Tikitreiler拖车悬挂转向架结构设计

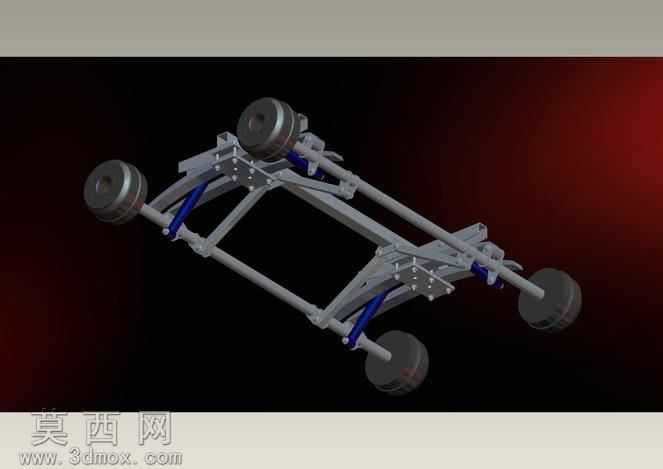

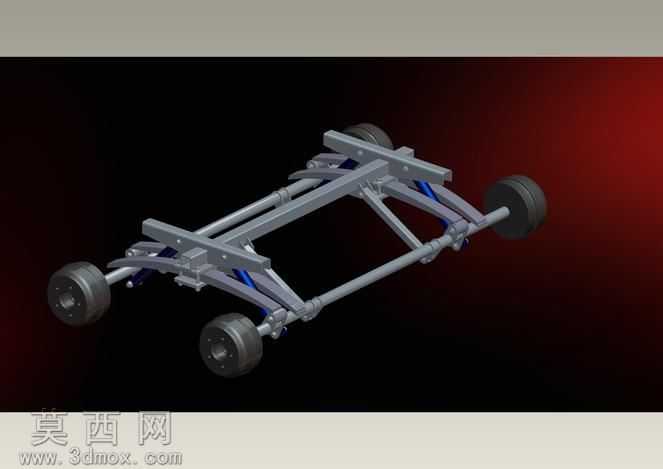

本作品为拖车配套的悬挂转向架三维建模成果，建模过程中以模块化设计为核心思路，将整体结构拆解为承载车架、弹性悬挂组件、轮组安装单元、转向联动机构四个独立子模块分别搭建，再通过标准配合约束完成整体装配，既保证各部件的独立可制造性，也便于后续针对不同载荷需求做参数调整。建模阶段对金属承载部件统一赋予哑光合金钢材质，对弹性阻尼部件赋予深蓝色工程橡胶材质，对轮组轮胎赋予黑色耐磨橡胶材质、轮毂赋予铸铁材质，渲染时采用渐变暗红背景配合侧上方主光源，清晰呈现各部件的连接关系与结构层次，金属部件的边缘倒角、螺栓安装位、铰接间隙都做了精细化还原，避免出现结构干涉的视觉问题。结构设计上，核心目标是降低轴上弹簧长度偏差对轮距的影响，让悬挂总成与拖车主体可分别独立生产后再完成总装，降低生产环节的精度匹配难度；转向联动部分采用对称式连杆布局，铰接轴一端配置摩擦垫结构，可选用尼龙或聚氨酯材质实现转向阻尼，避免行驶过程中转向机构出现无阻尼晃动，提升拖车行驶的稳定性；车架顶部预留标准化安装平面，可直接适配不同规格的拖车货床安装需求，同时该结构设计也预留了拖车与悬浮床的分离改装空间，可拓展适配更多特殊运载场景。建模过程中对所有铰接位置都做了间隙配合校验，对弹簧的工作行程做了运动仿真验证，确保悬挂压缩、转向动作过程中各部件不会发生碰撞干涉，整体结构兼顾了承载性能、转向灵活性与生产装配的便利性，可直接用于小型拖车的底盘开发参考，也可作为教学案例展示悬挂转向机构的工作原理。
