带螺母嵌件的精密注塑成型模具结构

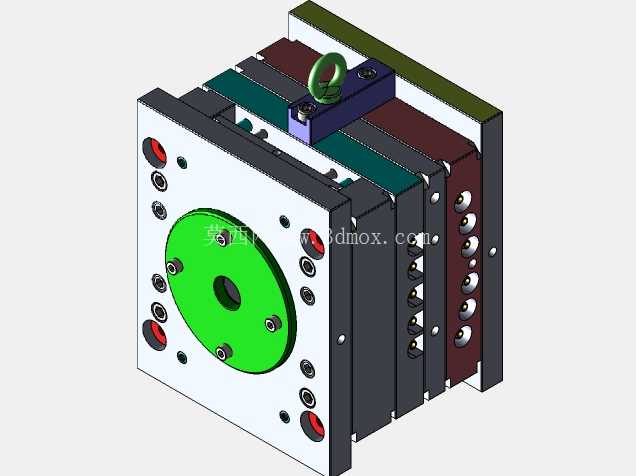

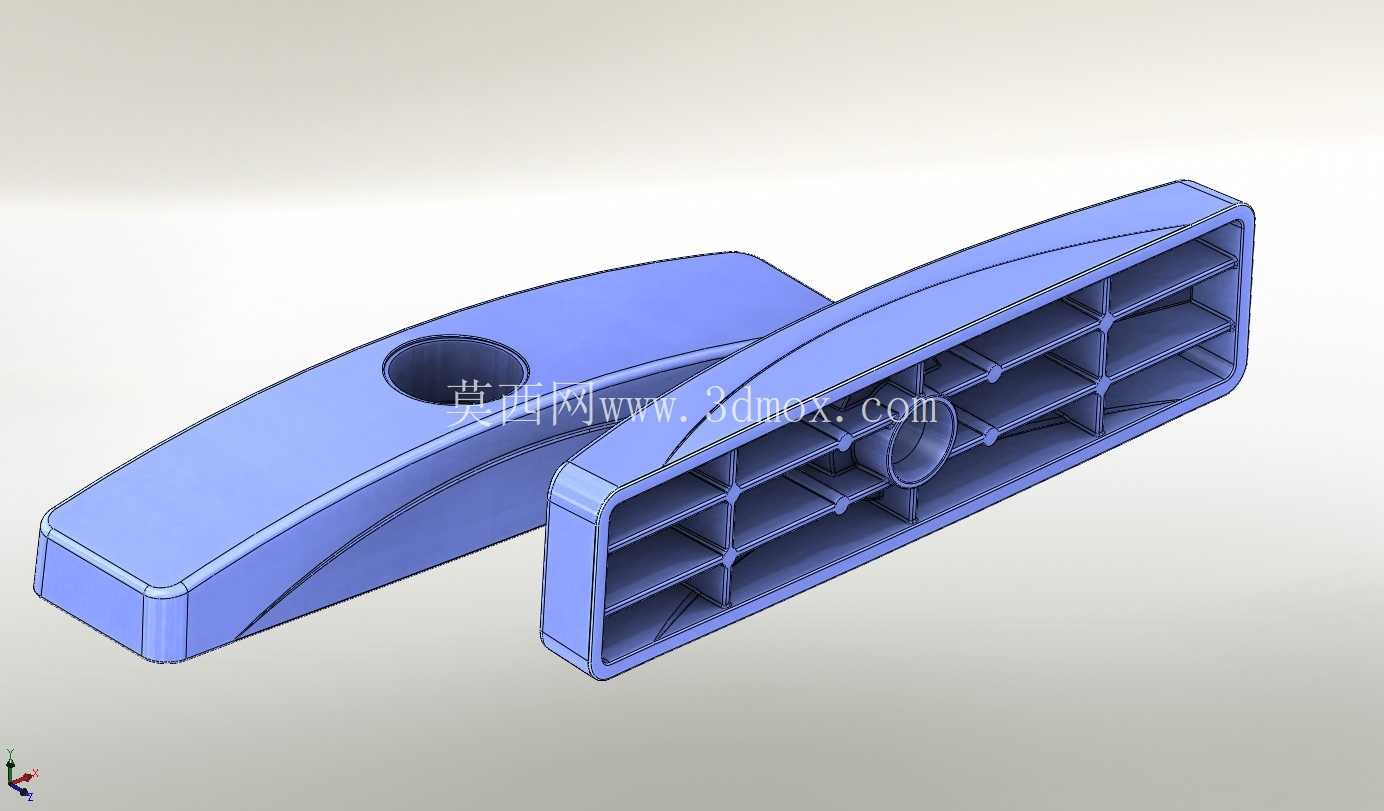

　　这套模具针对带金属螺母嵌件的塑料件量产需求设计，日常应用在电子接插件、汽车内饰小固定件、家电装配支座这类需要反复拆装、对螺纹连接强度有要求的注塑件生产场景里，区别于普通无嵌件注塑模，它的核心设计逻辑是要解决嵌件定位偏移、合模时嵌件被高压料流冲歪、嵌件周边塑料填充不均导致包胶不牢的常见生产问题。从结构布局来看，采用的是标准两板模衍生结构，定模侧设置了主流道衬套，也就是图中显眼的绿色法兰环部件，直接对接注塑机射嘴，流道采用平衡式布局，确保多腔填充时各型腔进胶压力一致，避免出现个别型腔飞边、缺胶的缺陷。动定模的导柱导套做了加长处理，合模时提前导向定位，防止嵌件放置后合模错位压坏模腔，毕竟带嵌件的模具如果合模精度不够，很容易出现嵌件被压弯、模腔啃伤的情况，维修成本远高于普通模具。嵌件的定位结构做在动模型芯上，每个螺母嵌件都对应独立的定位销，定位销和螺母内螺纹采用间隙配合，间隙控制在0.02mm以内，既方便人工或机械手放置嵌件，又能保证注塑时嵌件不会被料流冲动，定位销尾部做了弹顶结构，开模顶出时能先把嵌件和塑件的连接松脱，避免顶出时塑件被拉变形。

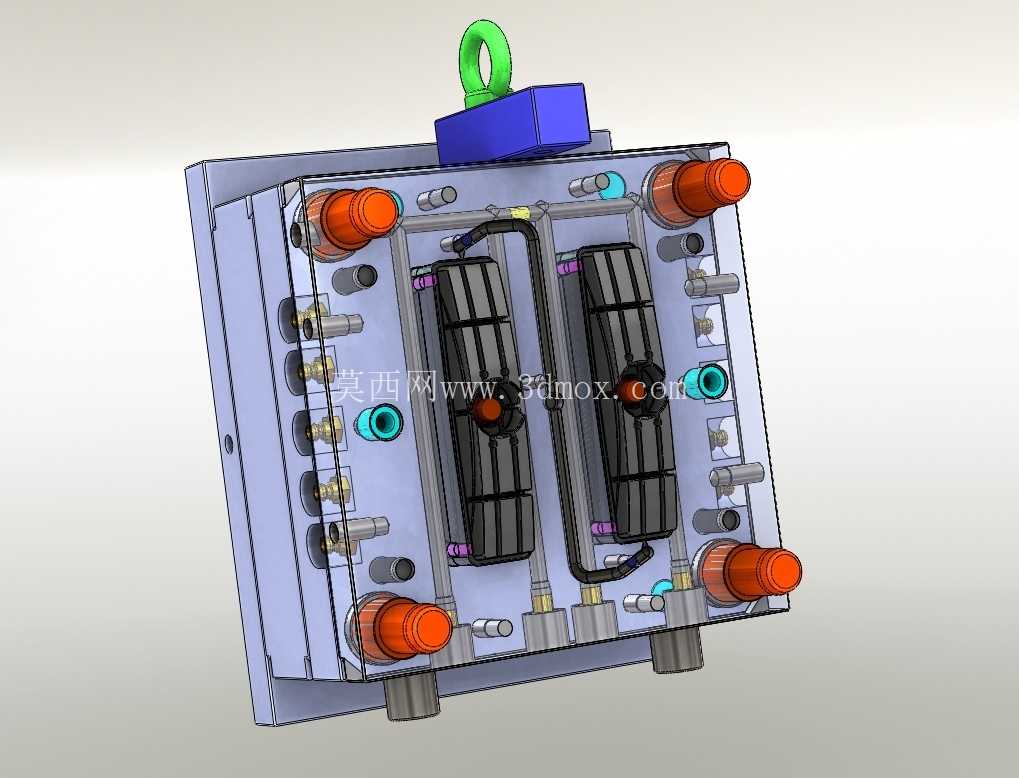

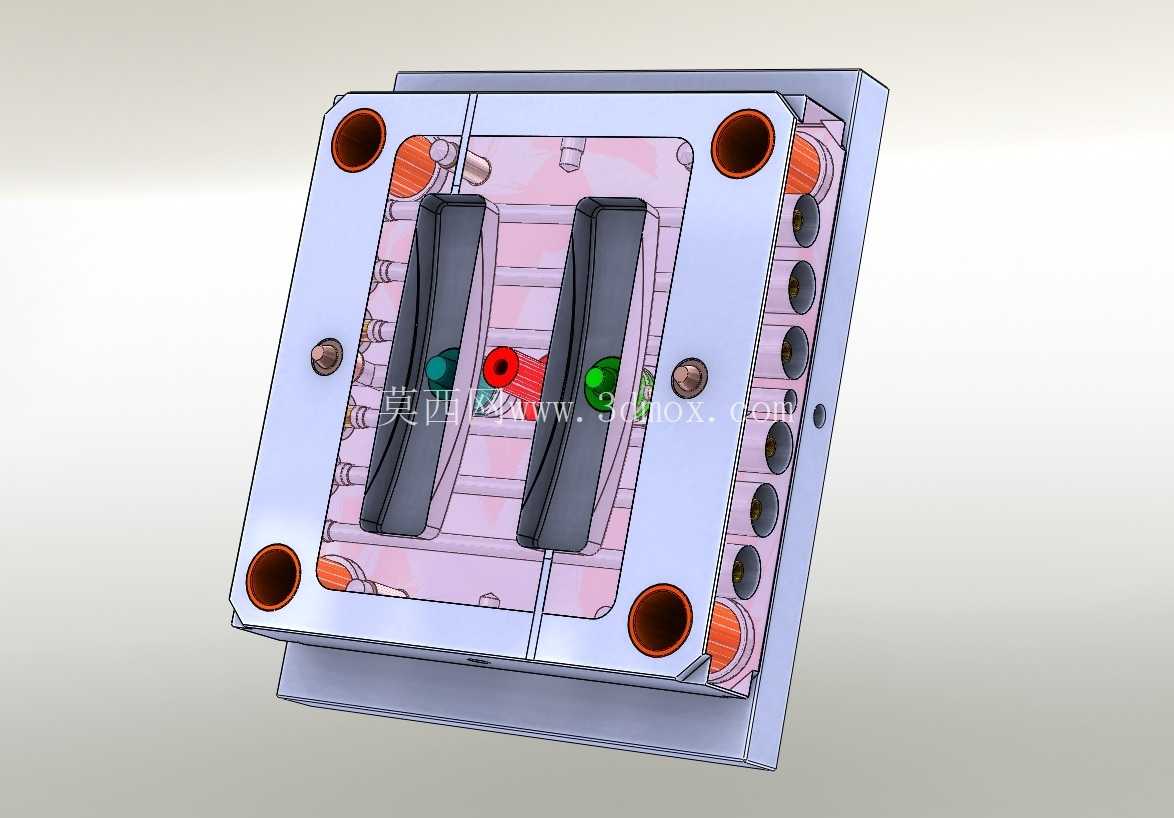

　　冷却水路采用了分层环绕布置，定模侧水路贴近型腔表面，距离型腔壁12mm，动模侧水路围绕型芯和嵌件定位结构排布，因为金属嵌件的导热速度和塑料差异大，要是冷却不均，塑件很容易在嵌件周边出现收缩凹痕甚至内应力开裂，所以水路设计时特意在嵌件对应的位置加密了水路通道，保证模温均匀，整个成型周期里模温差控制在±5℃以内。顶出系统采用顶针+顶板结合的方式，塑件周边的包紧力由均匀分布的圆顶针分担，嵌件周边的区域采用扁顶针，避免顶出力集中在嵌件位置导致塑件开裂，顶出行程经过核算，保证塑件完全脱离型芯后有足够的取件空间，适配车间常用的卧式注塑机开模行程。

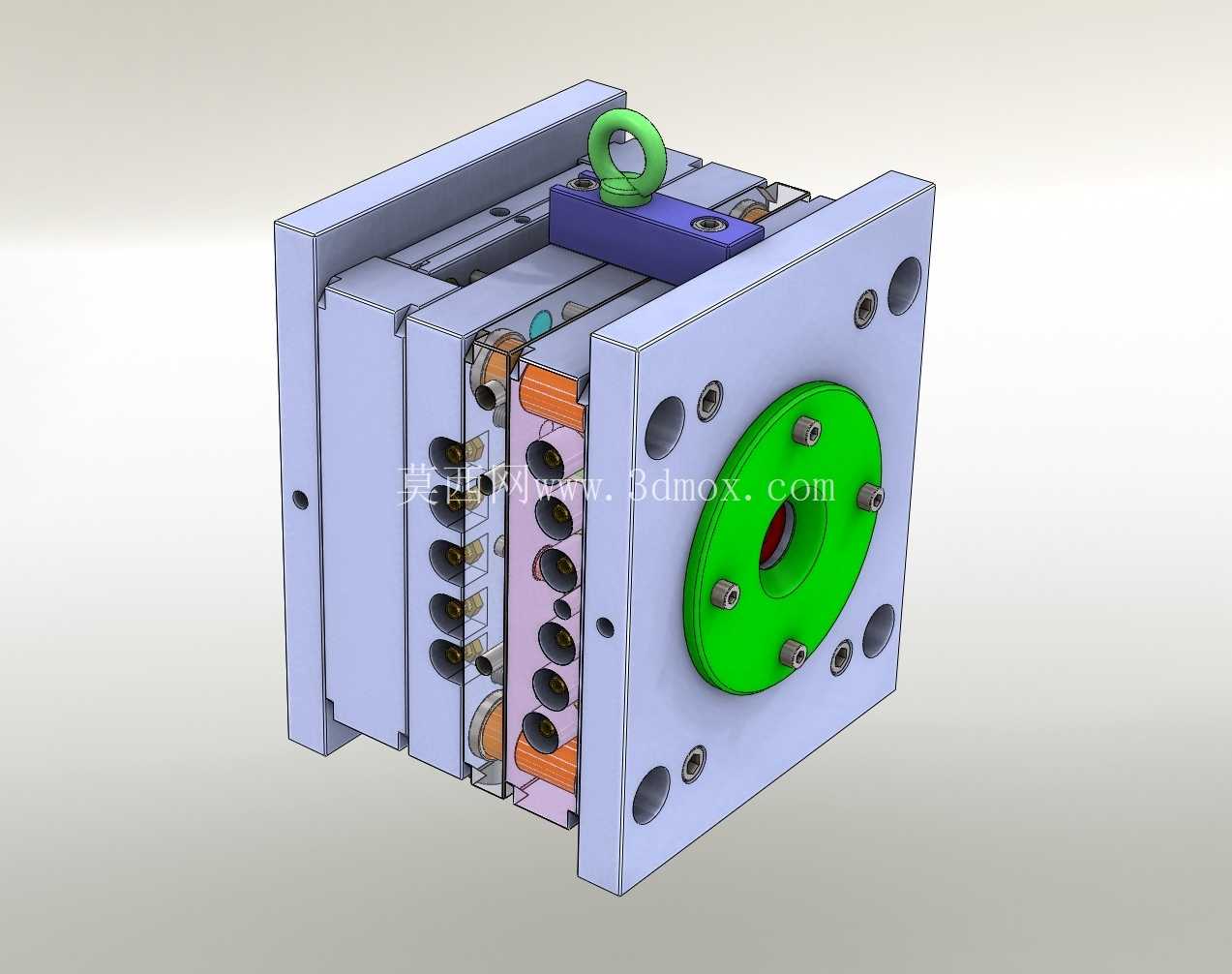

　　安装边界上，模架的长宽尺寸适配200吨级卧式注塑机的拉杆间距，定模侧的定位圈直径采用标准100mm规格，能直接和注塑机定模板定位孔配合，浇口套的球面半径和注塑机射嘴匹配，避免射嘴漏胶，动模侧的顶棍孔位置符合对应注塑机的顶出杆布局，不用额外做转接板就能直接上机安装。模具的分型面做了0.03mm的排气间隙，在嵌件周边的分型位置特意加开了排气槽，因为嵌件放置时容易在型腔内残留空气，要是排气不畅，塑件表面会出现烧焦、缺胶的问题，排气槽深度控制在不溢料的范围内，既保证空气顺利排出，又不会产生飞边增加后续去飞边的工作量。

　　日常生产时，这套模具可以适配PP、ABS、PC等常用注塑原料，只需要根据原料的收缩率微调嵌件定位销的高度和进胶口大小，就能快速切换生产不同材质的带嵌件塑件，模架上的吊环孔做了加强处理，图中顶部的绿色吊环是标准M16规格，满足模具吊装的承重要求，日常上下模时可以直接用吊环起吊，不用额外捆绑钢丝绳，减少吊装时的安全隐患。整套结构没有采用复杂的热流道结构，是考虑到带嵌件注塑的生产批量大多是中等批量，冷流道结构的维护成本更低，更换不同产品时只需要更换模芯部分，模架可以重复利用，对于中小注塑加工厂来说，投入成本更低，适配性更强，也方便车间的模具维修工日常保养维护，减少停机维修的时间。
