带凸轮机构的四腔注塑模具结构

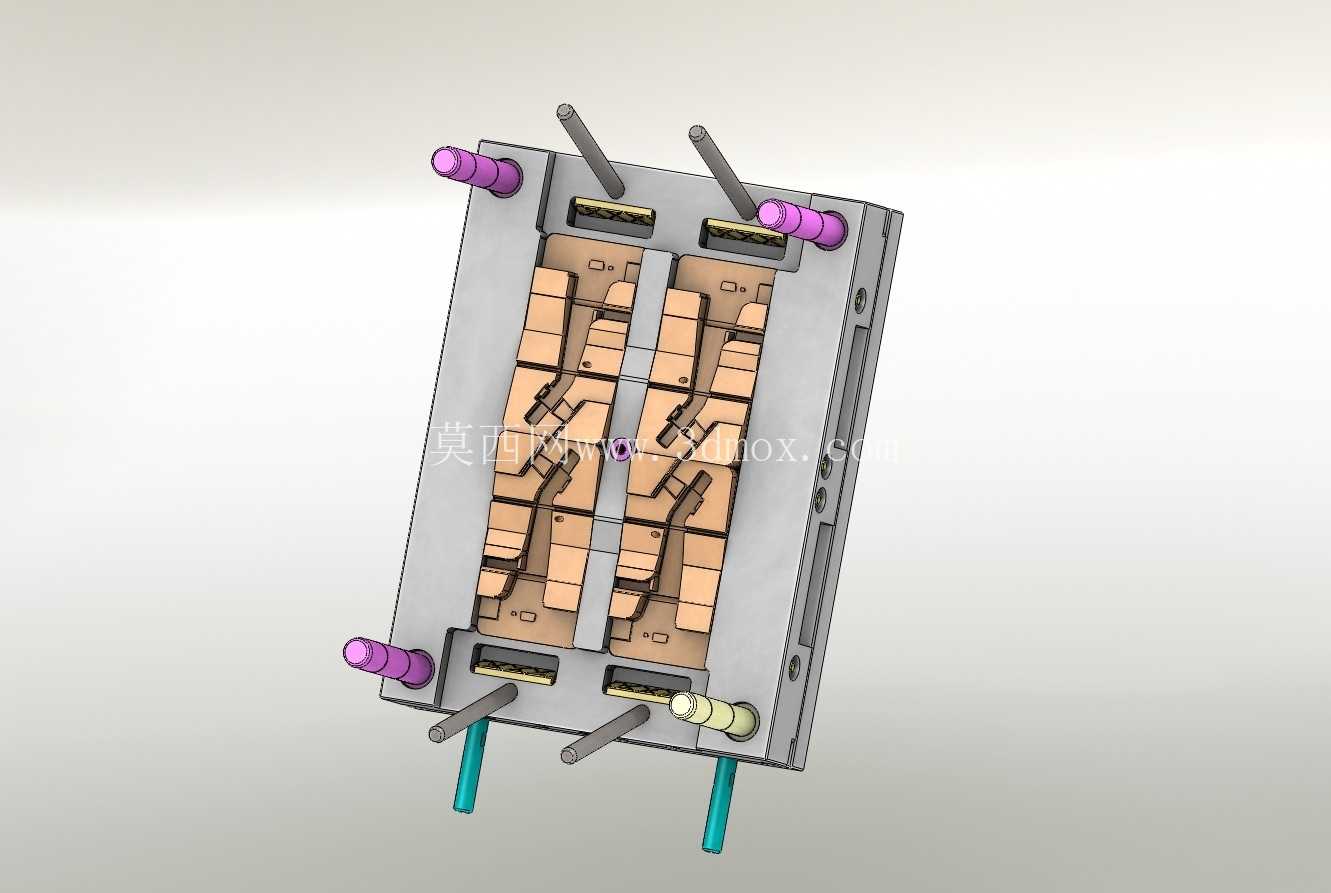

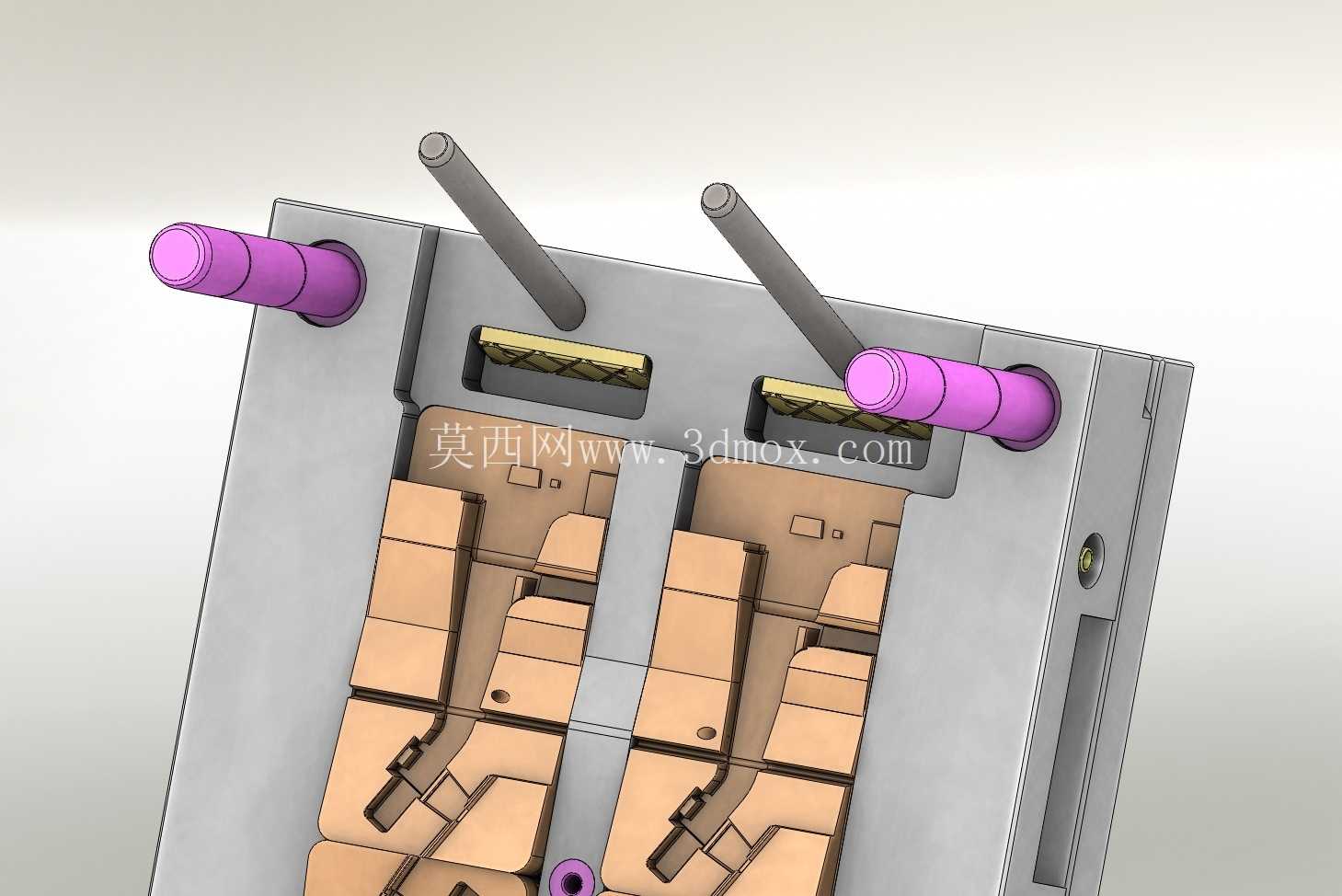

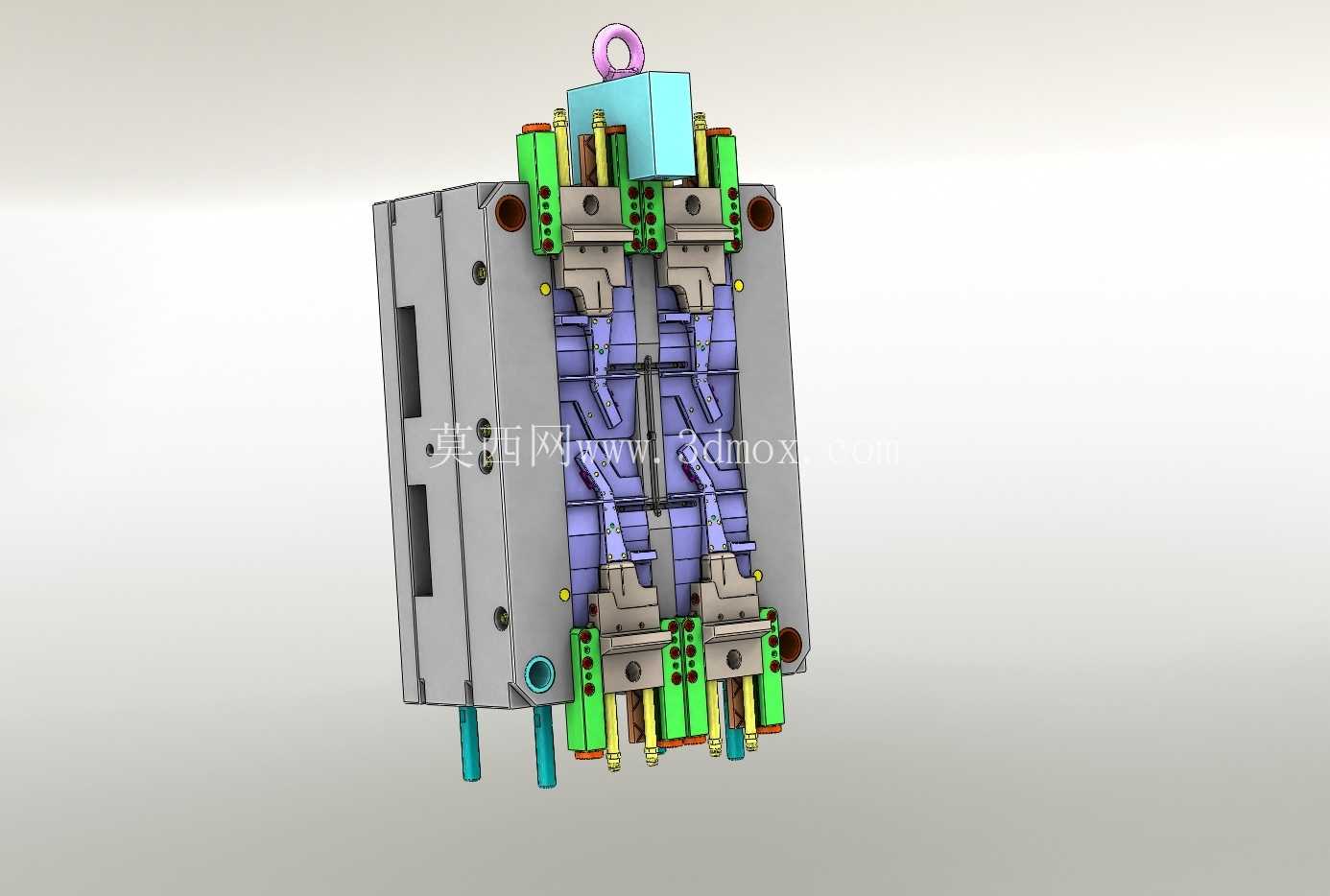

　　这套带凸轮的四腔注塑模具，主要面向中小型精密塑料件的批量注塑生产场景，常见于消费电子小结构件、日用塑料配件、小型工业塑料零部件的量产环节，适配卧式注塑机的安装接口，可直接匹配常规吨位注塑机的拉杆间距、定位圈尺寸与浇口套对接标准，无需额外改动设备安装基面即可上机调试。从结构功能来看，模具采用四腔排布设计，单次开模即可完成四件同规格塑件的成型，相比单腔模具生产效率提升三倍以上，腔位排布围绕中心进料通道做对称布局，能保证各腔注射压力、熔体填充速度的一致性，减少不同腔位塑件的成型尺寸偏差，降低飞边、缺胶、缩痕等常见成型缺陷的出现概率。

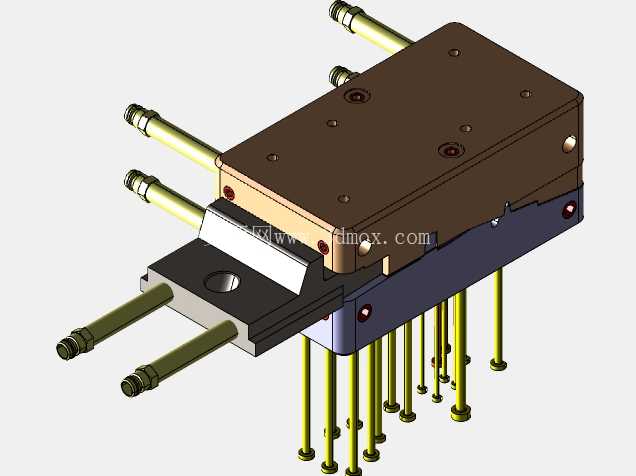

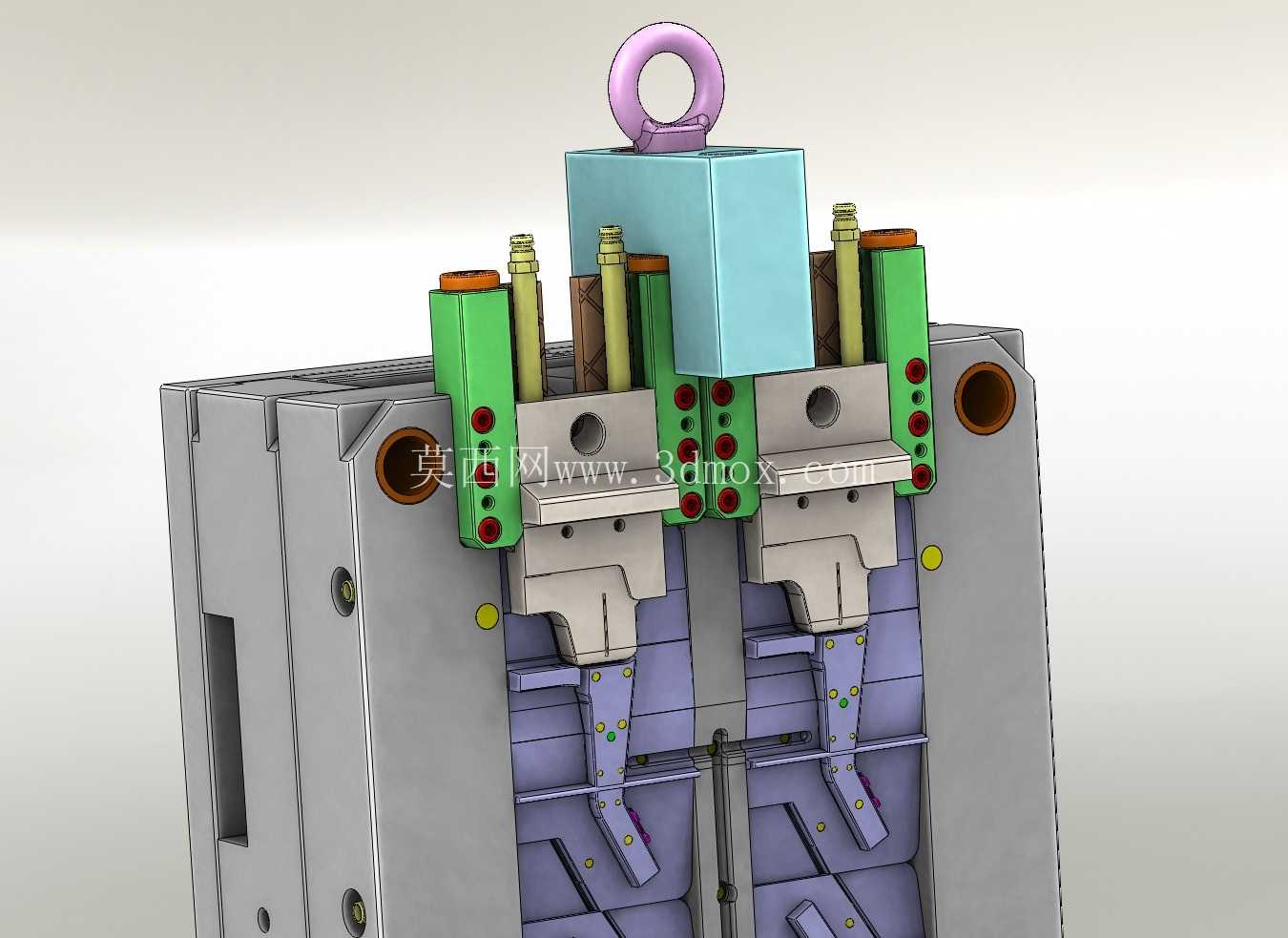

　　模具集成的凸轮机构，主要用于实现开模过程中的侧向抽芯动作，无需额外配置液压抽芯油缸或者斜导柱结构，依靠凸轮随开模行程的轨迹运动，带动侧型芯完成抽芯与复位动作，这种结构相比传统斜导柱抽芯，抽芯行程控制精度更高，动作同步性更好，能避免侧型芯与推出机构的运动干涉，尤其适合带有侧向凹槽、侧孔结构的复杂塑件成型，减少模具内部的运动部件磨损，延长模具整体使用寿命。设计过程中，整套模具的模架采用标准模胚改制，定模部分设置浇口套、定位圈与型腔镶件，动模部分集成型芯、推出机构、凸轮抽芯组件与冷却水路，冷却水路围绕各腔位的成型区域做环绕布置，进出水接口设置在模具动定模的侧方基准面，匹配注塑机的常规冷却水嘴安装尺寸，水路直径与间距按照成型塑料的熔融温度、冷却收缩率做匹配设计，保证塑件各区域冷却速率均匀，控制塑件成型后的翘曲变形量在公差允许范围内。

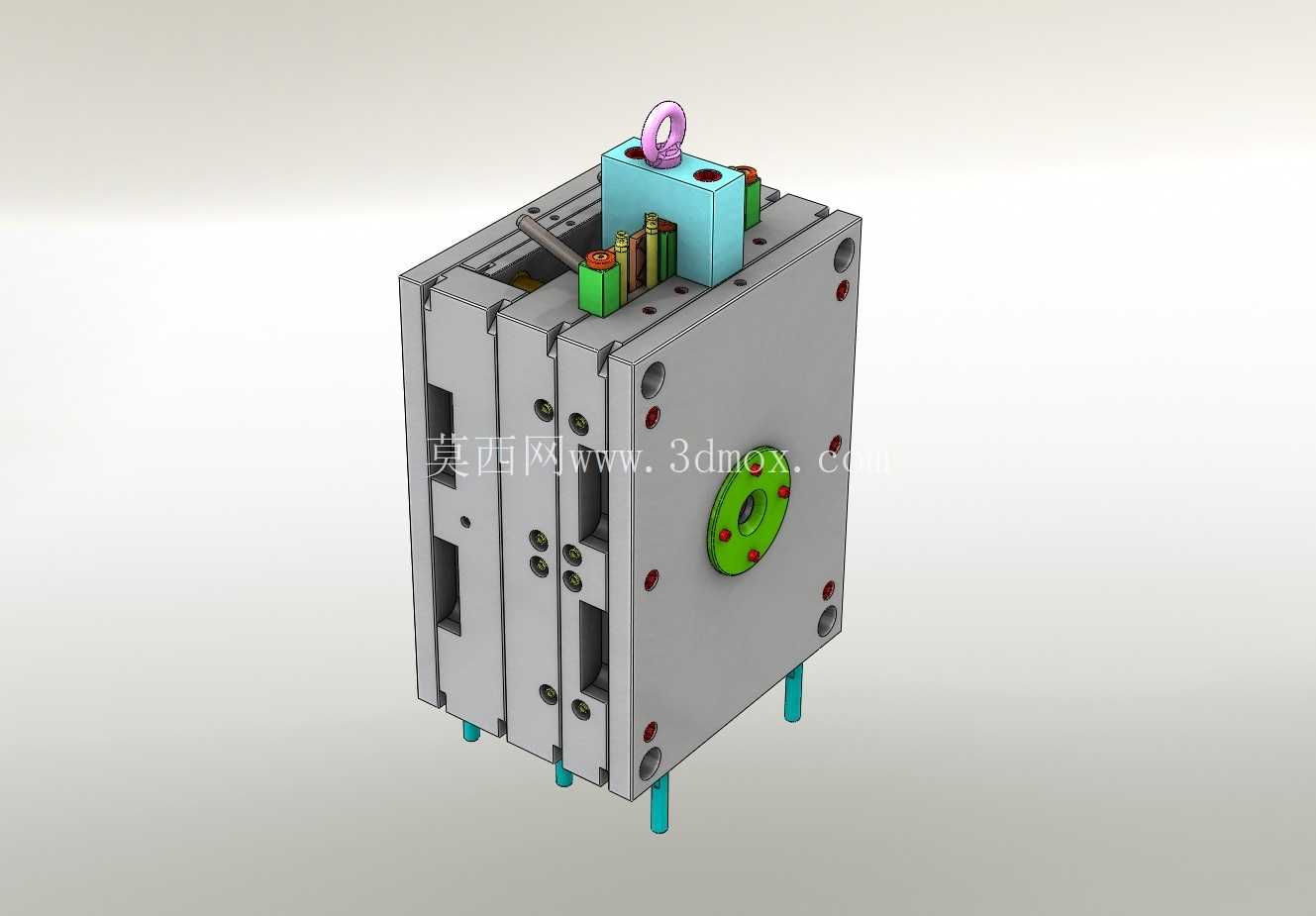

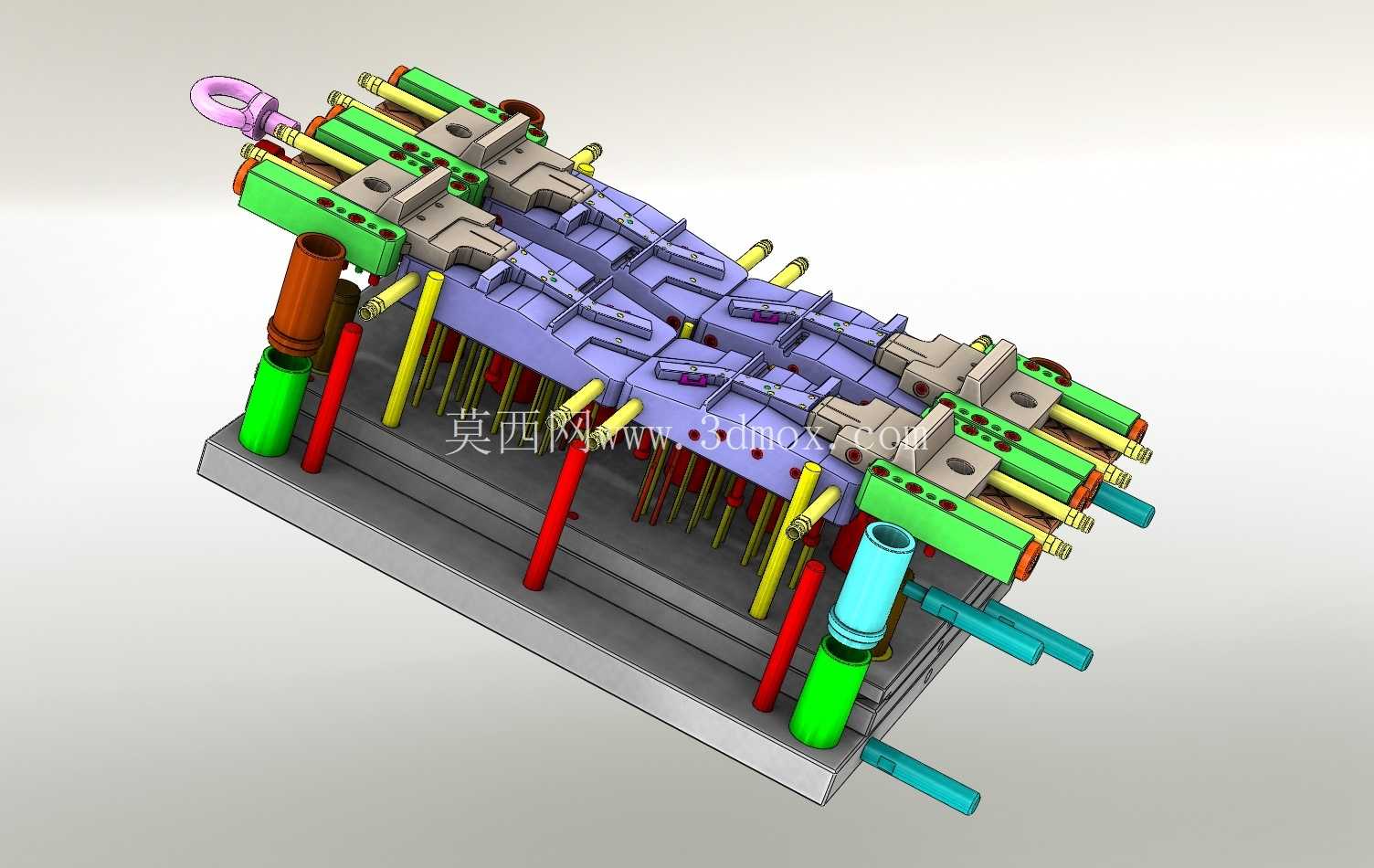

　　推出机构采用顶杆与推板结合的组合推出方式，顶杆排布避开塑件的外观面与装配配合面，推出力分布均匀，避免推出过程中塑件出现顶白、变形甚至顶穿的问题，顶杆的复位依靠复位杆配合弹簧实现，合模过程中复位杆先接触定模分型面，带动推出机构精准回位，防止合模时顶杆与型腔发生碰撞损坏。模具的安装边界方面，整体长宽尺寸适配200吨级以内卧式注塑机的模板安装尺寸，模具总厚度满足注塑机的最小模厚与最大开模行程要求，吊环孔设置在模具顶部的四个角位，单孔承重满足整副模具的吊装需求，方便模具的上机安装与拆卸转运。分型面的设计贴合塑件的最大轮廓边界，分型面处做了精准的贴合研配，合模后分型面的贴合间隙控制在成型塑料的溢边值以内，避免注射过程中出现飞边问题，同时分型面处设置了排气槽，排气槽深度按照所成型塑料的溢边值做对应设计，能快速排出型腔内的空气，避免塑件出现烧焦、气泡、填充不足等缺陷。凸轮抽芯机构的运动轨迹经过反复校核，抽芯行程满足塑件侧凹结构的脱模距离要求，凸轮与从动件的接触面做了淬火硬化处理，表面粗糙度达到Ra0.8以下，减少长期往复运动带来的磨损，保证抽芯动作的长期稳定性。

　　模具的各镶件采用模块化设计，易磨损的型腔、型芯部位采用独立镶件结构，后续生产中如果出现局部磨损或者损坏，无需更换整套模仁，只需更换对应镶件即可，大幅降低模具的维护成本与维修停机时间。导向系统采用导柱导套配合结构，导柱导套设置在模架的四个角位，配合精度达到H7/h6，保证动定模合模时的定位精度，避免合模错位导致的塑件壁厚不均问题，导柱端部做了导入锥度设计，合模时能顺利导入导套，避免导柱与导套发生磕碰损伤。在实际生产应用中，这套模具可适配PP、ABS、PC等多种常用热塑性塑料的注塑成型，通过调整注射工艺参数即可适配不同材料的成型需求，凸轮抽芯的动作与注塑机的开模行程完全联动，无需额外设置抽芯动作的控制信号，降低了模具上机调试的难度，对于中小批量的精密塑件生产来说，这套结构在生产效率、维护成本、成型稳定性上都有不错的表现，能满足多数中小型精密塑料件的量产成型需求。
