带摄像检测结构的精密注塑成型模具

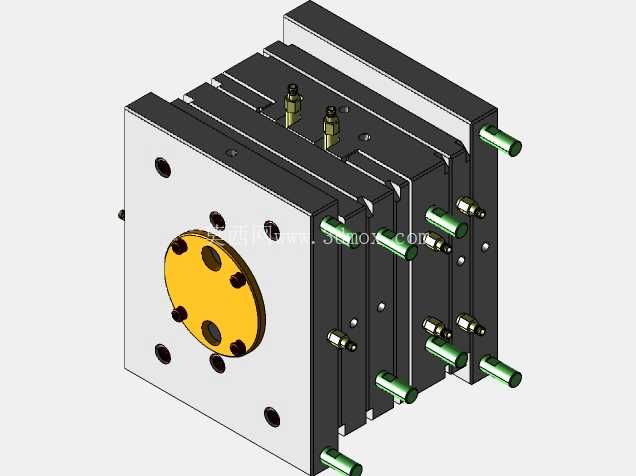

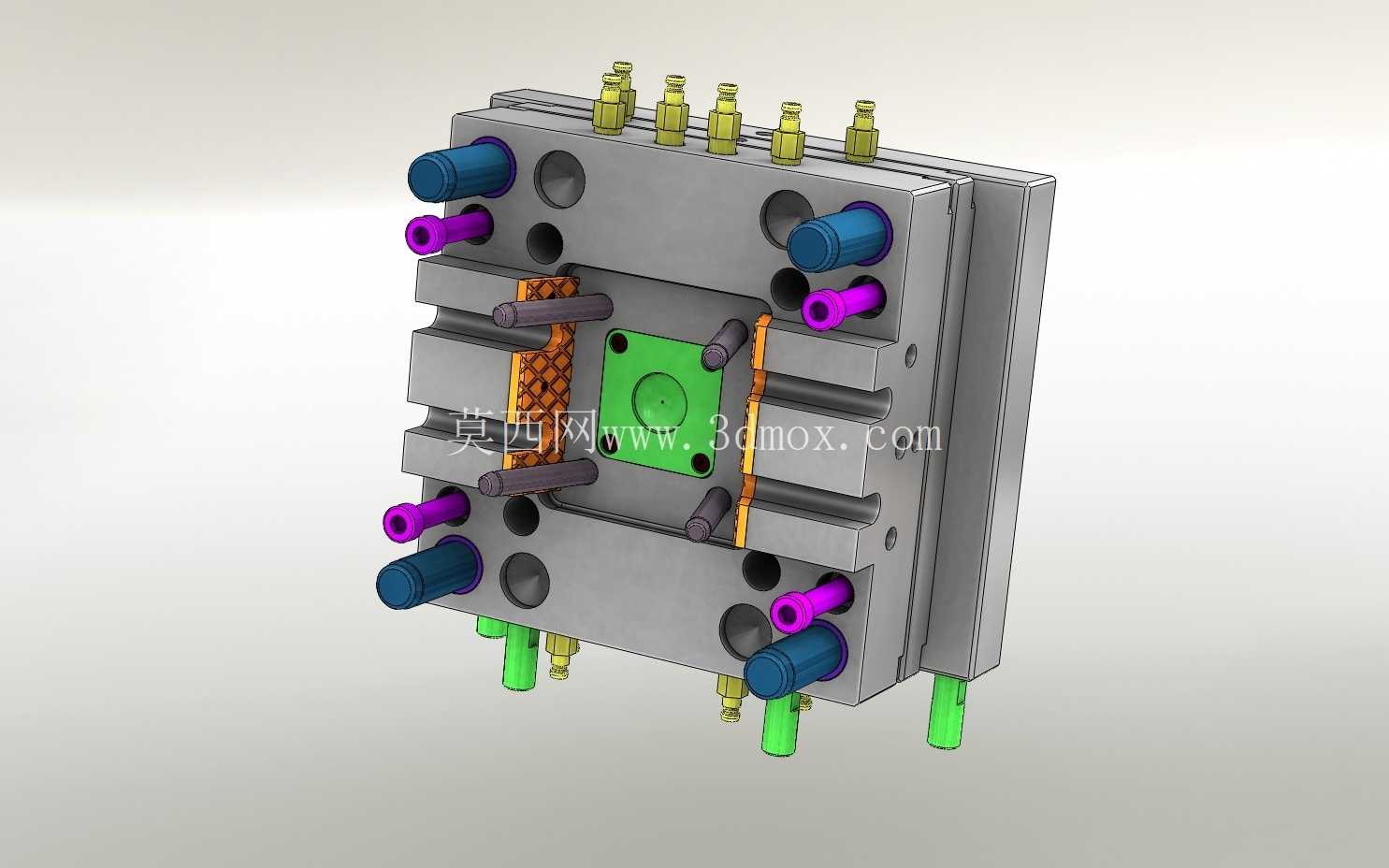

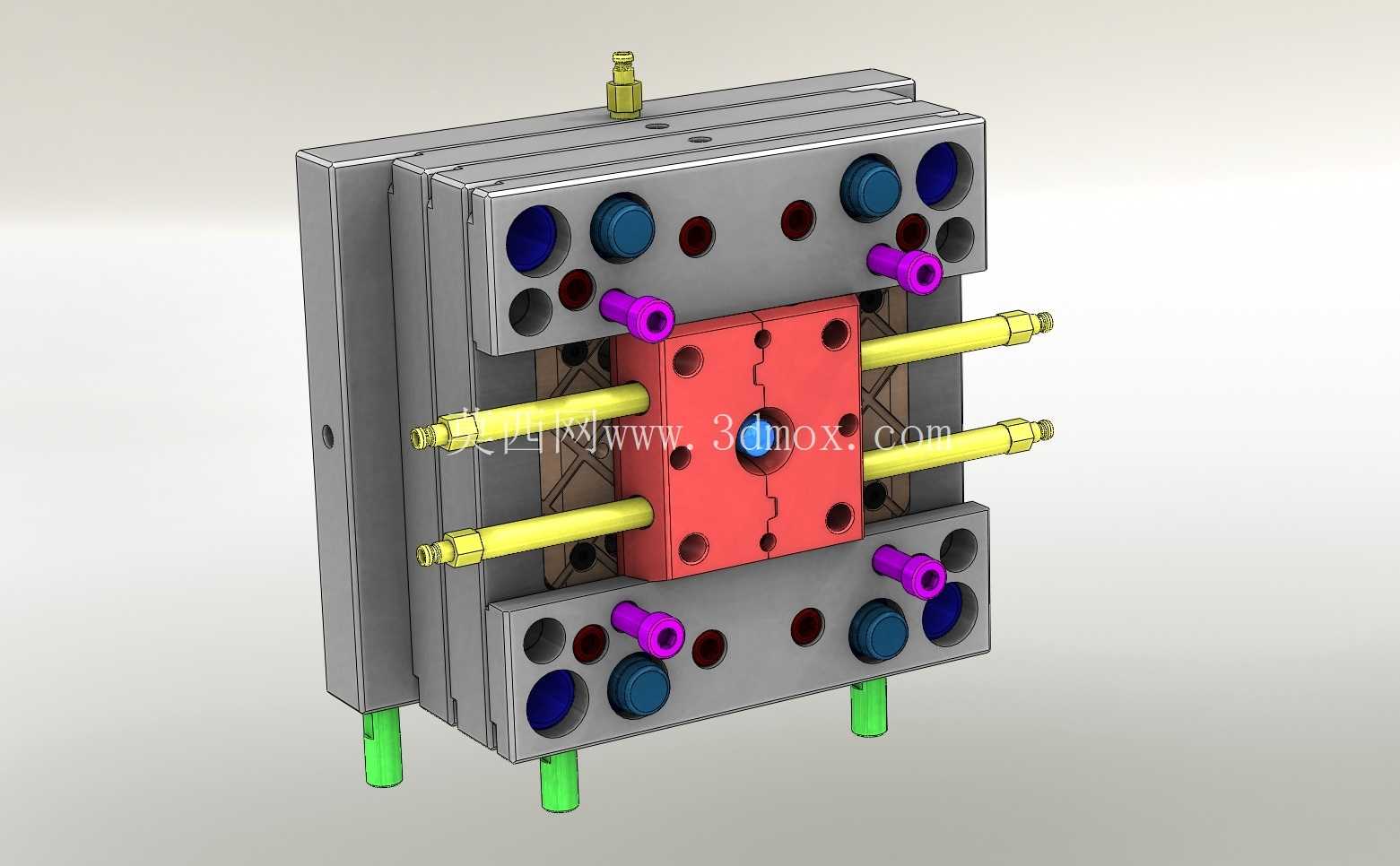

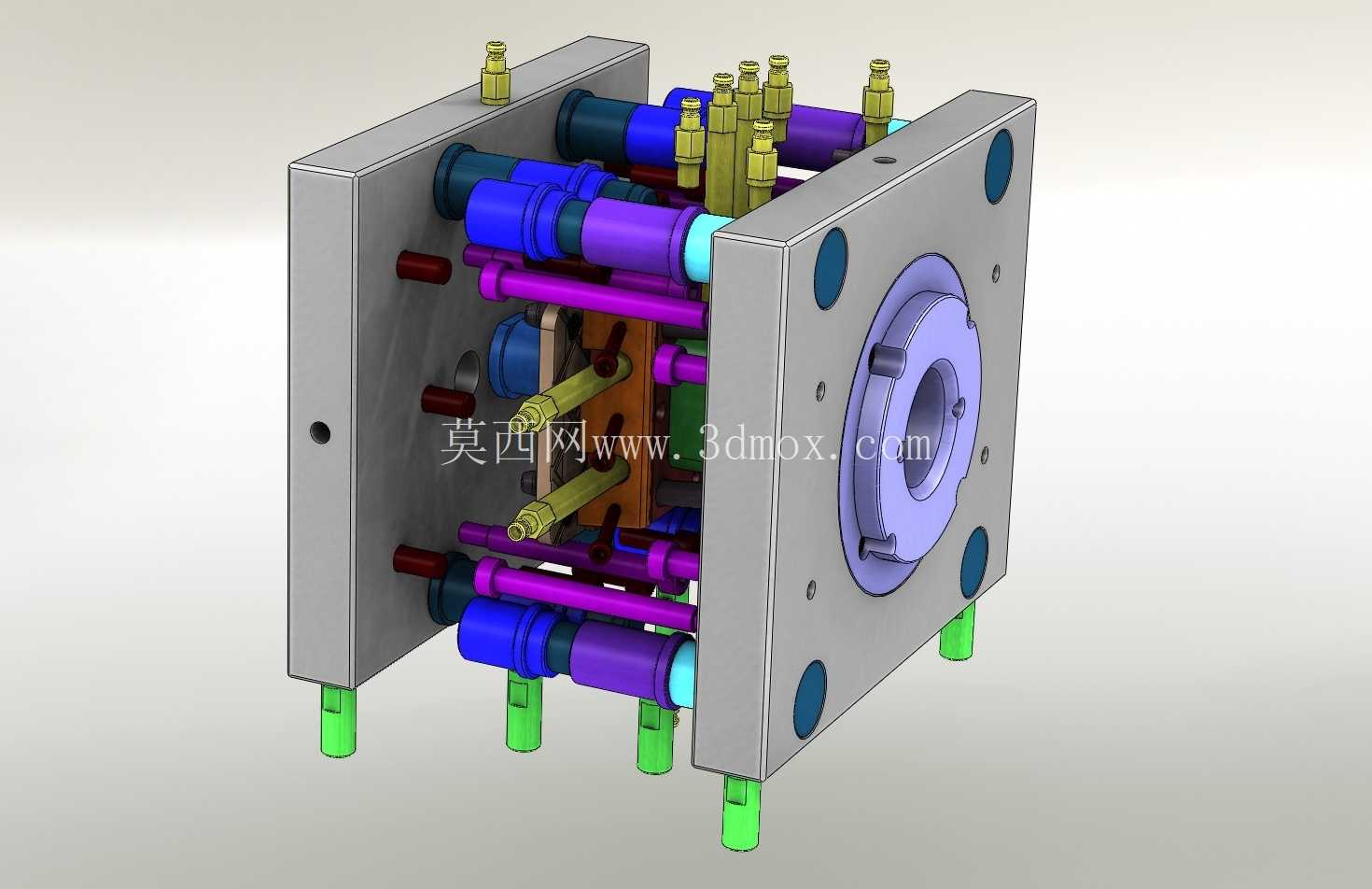

　　这套注塑模具的核心设计是集成了模内摄像检测单元，区别于常规开模后离线检测的生产流程，可在注塑保压、冷却开模的间隙直接完成型腔内塑件成型状态的实时采集，适配带精密嵌件、外观面要求高的小型精密塑件量产场景，常见于消费电子小型结构件、光学配套塑件的生产环节，能有效减少因缺胶、飞边、嵌件偏移导致的批量不良，省去后续工位的全检人力投入。从整体结构布局来看，模架采用标准龙记模胚的基准尺寸做适配修改，定模侧预留了摄像单元的安装避让空间，镜头正对型腔进料口附近的易缺胶区域，光路周边做了哑光发黑处理避免模内金属反光干扰成像，配套的走线槽沿导柱旁的空位排布，不会与开合模运动的顶针、拉杆产生干涉。

　　热流道系统采用多点针阀式进胶，进胶点均匀分布在型腔的非外观面区域，阀针的驱动气道沿定模板的内置孔道排布，外部的气路接头集中布置在定模安装面的上侧，方便车间现场接气时快速对位，不会和注塑机的射台、冷却水路产生位置冲突。动模侧的顶出结构采用直顶加斜顶的组合方式，针对塑件上的倒扣结构做了斜顶角度的精准核算，斜顶的滑动行程刚好满足倒扣脱模的安全距离，不会出现顶出时拉伤塑件内壁的问题，顶针板的复位弹簧采用矩形截面弹簧，复位行程的余量控制在5毫米，避免长期生产后弹簧疲劳导致复位不到位压模型芯。

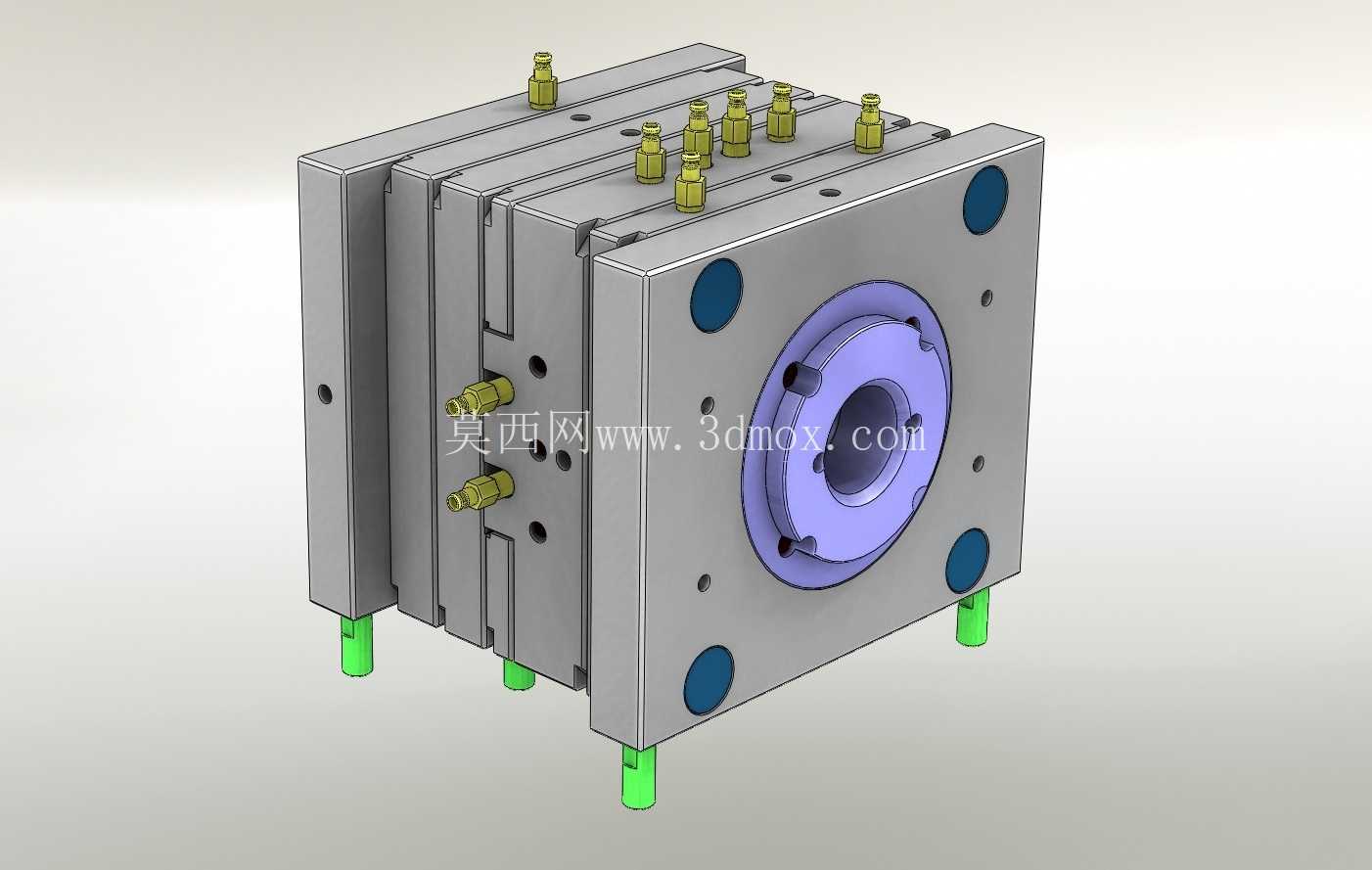

　　冷却水路的排布采用随形设计，紧贴型腔和型芯的成型面，水路直径统一为8毫米，进出水接头集中布置在模具的操作侧 opposite 面，方便车间接冷却水时梳理管路，不会和机械手取件的运动路径产生干涉，水路的密封采用标准O型圈，密封槽的深度和宽度严格按照密封件的压缩比设计，避免长期冷热循环后出现漏水问题。模具的安装边界完全适配常用的160吨卧式注塑机的哥林柱间距，定位圈采用标准100毫米直径，浇口套的球面半径和射台喷嘴的匹配度做了适配，射嘴接触位置做了淬火处理，避免长期接触射嘴出现凹陷漏胶。

　　导柱导套采用带自润滑石墨嵌件的标准件，开合模的配合间隙控制在0.02毫米以内，保证长期生产过程中动定模的对中精度，避免出现型腔错位导致的塑件壁厚不均问题。整套模具的设计逻辑围绕量产稳定性展开，所有易损件都采用标准件规格，方便车间现场快速更换维护，摄像单元的安装位置做了快拆结构设计，镜头表面加装了耐高温的石英防护片，避免注塑过程中产生的挥发气体附着在镜头表面影响成像清晰度，防护片可在不停机的状态下快速抽出擦拭，减少设备停机维护的时间。在排气设计上，型腔的分型面位置做了深度0.02毫米的排气槽，排气槽延伸到模架外边缘，避免注塑过程中型腔内困气导致的塑件烧焦、缺胶问题，针对摄像单元周边的密闭空间，也单独做了排气引气结构，避免模内温度变化导致镜头起雾影响检测效果。
