车载电子控制单元外壳组件三维设计

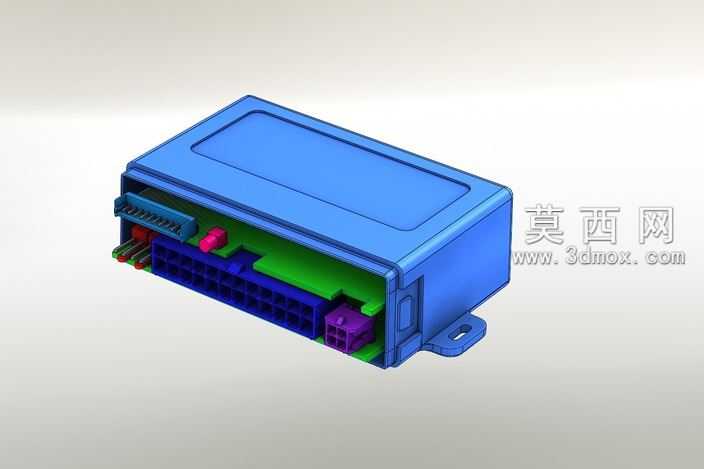

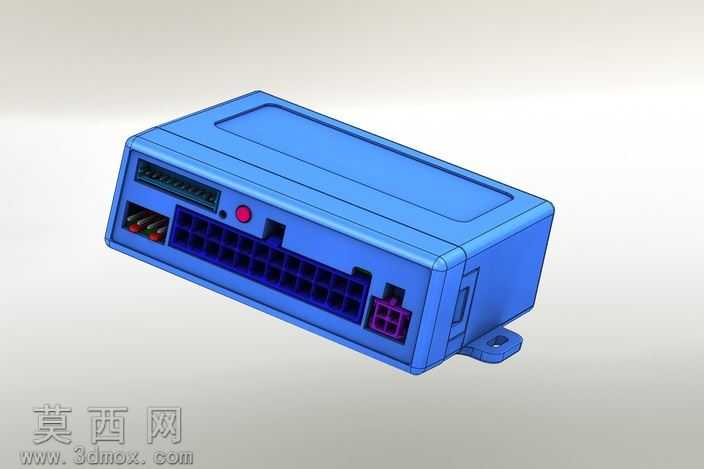

本作品为车载电子控制单元的外壳与内置电子组件装配体，整体采用SolidWorks完成全参数化三维建模，建模过程遵循自上而下的装配设计逻辑，先完成整体壳体的外形轮廓构建，再逐步拆分上下盖、安装固定耳、接口避让位等细节结构，确保各部件间的装配公差符合车载电子器件的防护设计要求。外观渲染阶段为壳体赋予哑光蓝色工程塑料材质，模拟常用车载电控盒的PP/ABS改性塑料质感，表面做细微的磨砂纹理处理，避免高反光带来的廉价视觉效果；接口区域的端子部分分别赋予黑色绝缘塑料、紫色接插件护套、金属导电触片的差异化材质，红色状态指示灯赋予半透明红色PC材质，还原真实器件的材质层次。结构设计上，壳体侧边预留多组不同规格的接插端口，包含大电流多针主连接器、小型信号接插件、排线插槽等，端口周边做加强筋结构提升接口抗插拔强度，壳体一侧延伸出带安装孔的固定耳，用于将整个控制盒固定在车身安装位上，壳体上下盖的合模位置做止口结构设计，既可以提升装配定位精度，也能增强壳体的防尘防护能力。设计过程中充分考虑注塑生产的工艺要求，所有壳体边角做R1-R2的圆角过渡，避免应力集中，壳体壁厚保持均匀的2mm设计，避免注塑成型时出现缩痕、缺胶等缺陷，内部预留电子元器件的安装卡槽与限位柱位置，可直接匹配对应规格的PCB板与电子元件安装，无需额外做结构修改。整体模型装配关系完整，各部件无干涉，可直接用于结构验证、开模参考或者产品演示使用，接口位置的尺寸参照通用车载电控单元的通用规格设计，具备较强的实际参考价值。
