农用散料垂直输送斗式提升设备结构

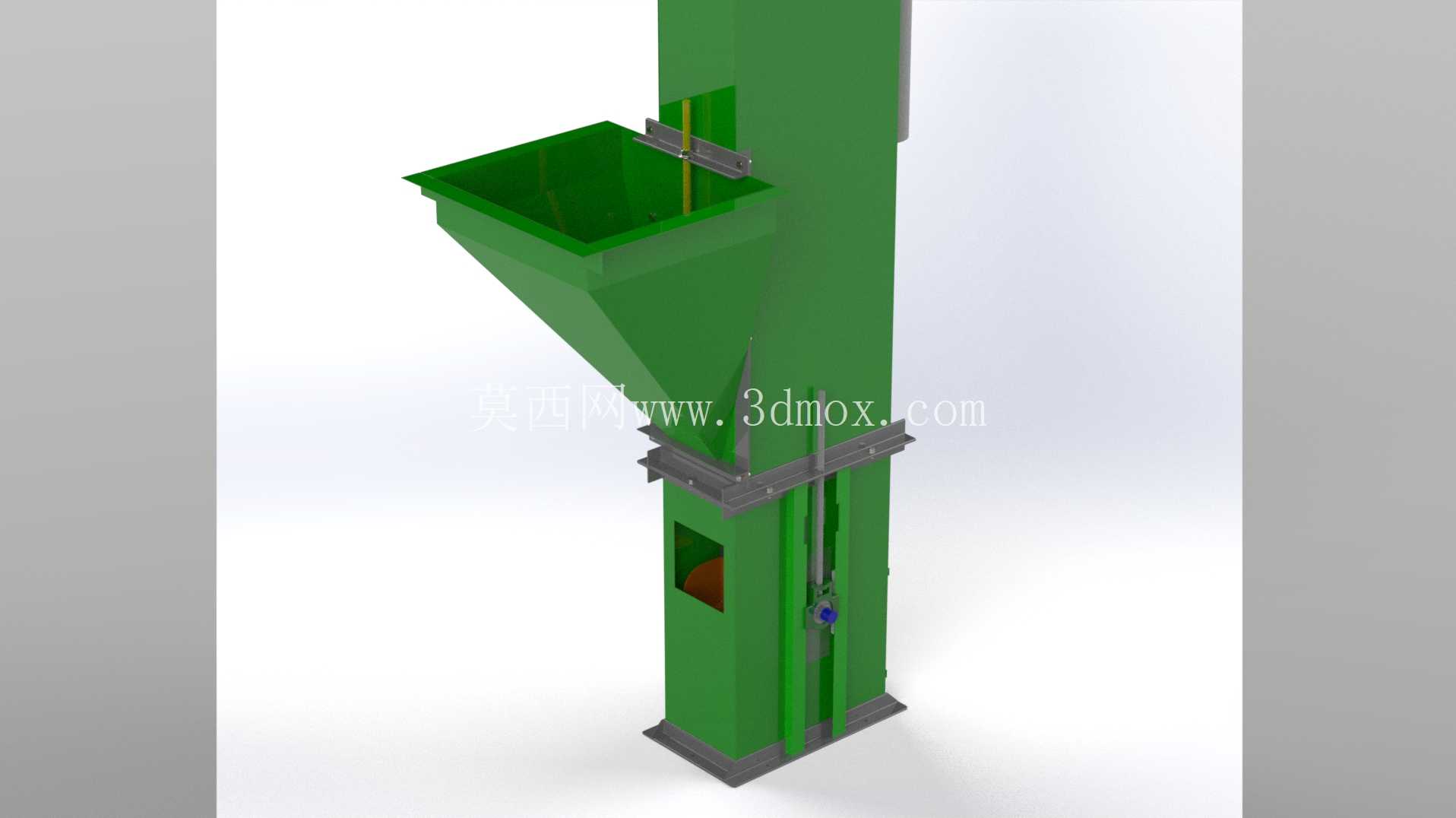

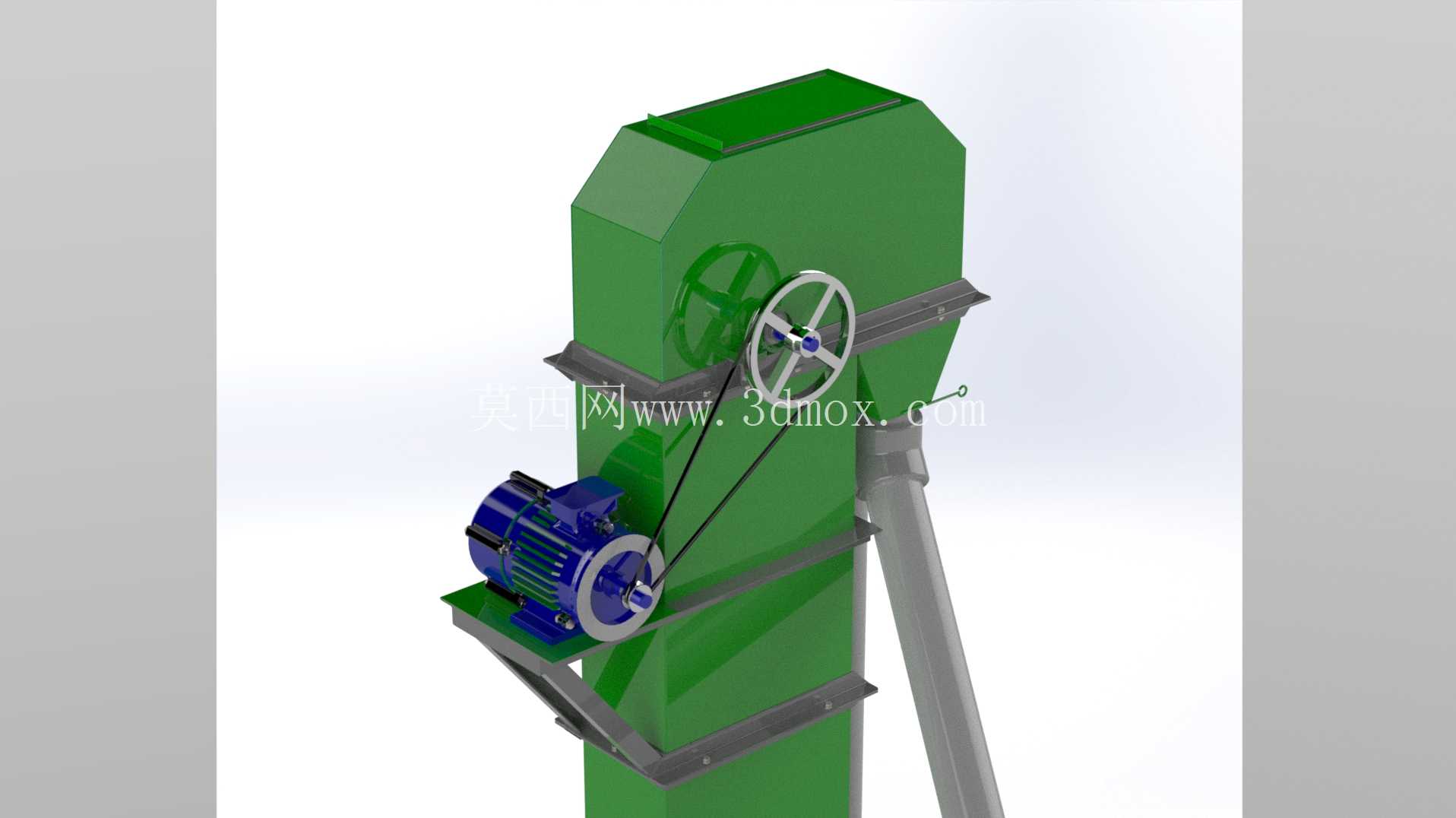

　　设备底部设置了敞口式进料斗，进料斗的倾斜导料板角度设置为45度，刚好匹配谷物、种子这类颗粒物料的自然休止角，物料靠自重就能顺利滑入壳体内部的接料位置，不需要额外设置进料助推结构，减少了故障点。设备顶部布置了驱动端总成，驱动电机通过直连减速机构带动上端的主动滚筒转动，壳体内的牵引构件采用高强度橡胶带或者板式链条，根据输送物料的磨琢性可以灵活替换，牵引构件上按固定间距安装了深型料斗，料斗在底部进料位置舀取物料后，随牵引构件沿立式通道向上运行，到达顶部主动滚筒位置时，料斗随牵引构件做转向运动，斗内的物料在离心力和重力的共同作用下，从顶部的出料斜槽甩出，顺着斜槽接入下游设备的进料口，完成整个垂直输送过程。在中小型粮食加工点、种子处理站、小型饲料加工车间这类场地里，经常会遇到散状颗粒物料需要从低位向高位输送的场景，比如地面晾晒后的谷物要送入顶部储料仓、初清后的种子要输送到筛选设备进料口，这类场景如果用倾斜皮带输送机，会占用较大的地面横向空间，场地狭窄的点位根本没法布置，而斗式提升设备刚好能解决这类垂直输送的空间痛点。这套设备的整体结构采用立式单柱壳体设计，主体承载段为封闭的矩形立式通道，所有输送构件都布置在壳体内部，能避免输送过程中谷物、种子这类散料出现洒落、扬尘的问题，也能减少外界杂物混入物料的概率，很适合食品级、洁净度有一定要求的散料输送场景。

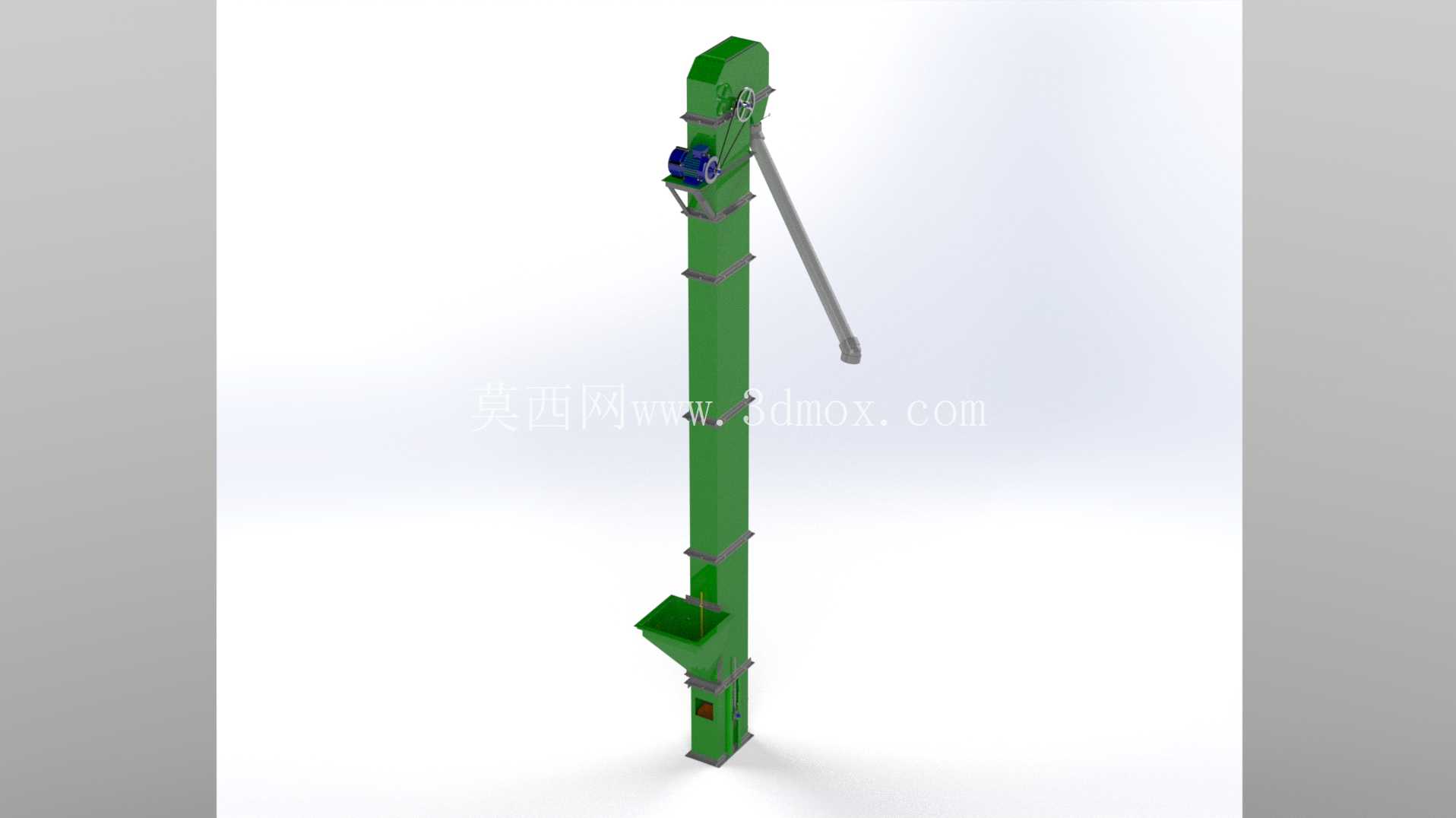

　　从结构设计的角度来看，这套设备的立式壳体采用分段式法兰连接结构，每段壳体的长度控制在1.5米左右，方便运输和现场组装，安装时只需要在地面做好预埋地脚螺栓固定底部基座，不需要额外搭建复杂的支撑钢架，安装边界的横向占用宽度仅比壳体本身宽出30厘米左右，对于场地狭窄的乡村加工点、小型作坊来说适配性很强。设备侧面设置了倾斜布置的检修爬梯，爬梯从地面位置一直延伸到顶部驱动端的检修平台，日常维护时可以顺着爬梯到达顶部，检查驱动电机的运行温度、牵引构件的张紧度，不需要额外搭设登高梯，提升了维护作业的便利性。设备中部的壳体上每隔2米设置了一个快开式检修门，一旦出现物料卡堵、料斗松动的故障，可以就近打开检修门排查处理，不用拆开整段壳体。

　　在料斗的选型上，针对谷物、种子这类流动性好、磨琢性小的颗粒物料，采用了深型圆弧底料斗，料斗的容积利用率更高，相同运行速度下的输送效率比浅型料斗高出20%左右，料斗边缘做了卷边强化处理，长期舀取物料也不容易出现变形。牵引构件的张紧机构布置在设备底部的从动滚筒位置，采用螺旋式张紧结构，两侧的张紧螺栓可以独立调整，保证从动滚筒和主动滚筒保持平行，避免牵引构件出现跑偏、磨损不均的问题，张紧行程设置为300毫米，足够补偿牵引构件长期运行后出现的伸长量。设备的出料斜槽角度设置为50度，大于谷物的自然休止角，能保证物料甩出后顺利沿斜槽滑出，不会在斜槽内残留堆积，斜槽末端可以根据下游设备的接口尺寸，灵活加装法兰对接不同的进料管道。

　　在运行参数匹配上，针对谷物、种子这类易碎物料，提升速度控制在1.2-1.6m/s区间，速度过高会导致物料在卸料时抛洒轨迹异常，出现回料问题，速度过低则会降低输送效率，这个速度区间既能保证卸料顺畅，也能减少物料在输送过程中的破碎率，满足种子输送时的低破损要求。设备的整体高度可以根据实际输送高度灵活调整段数，常规覆盖3米到15米的垂直输送高度范围，单台设备的输送量可以达到每小时5-20吨，完全匹配中小型加工点的产能需求。另外，设备的壳体外部做了静电喷塑处理，涂层厚度在60-80微米，能适应乡村加工点多粉尘、偶尔有潮气的使用环境，不容易出现锈蚀问题，延长设备的整体使用寿命。底部基座位置设置了积料清理口，日常停机后可以打开清理口，清理掉壳体底部残留的物料，避免残留物料发霉变质，影响后续输送物料的品质。
