改良型链轮链条垂直物料输送提升装置

这套链轮提升装置主要面向散料垂直输送场景设计，常见于建材生产、耐火材料加工、粮食仓储转运等需要在有限占地内完成低位到高位物料抬升的工况，相比传统皮带式提升结构，链轮链条啮合的传动形式能规避皮带打滑、跑偏的常见故障，尤其适配有一定温度、磨琢性的散状物料输送需求，比如烧制车间的熟料颗粒、选矿工段的矿渣碎料都能通过该结构完成稳定输送。

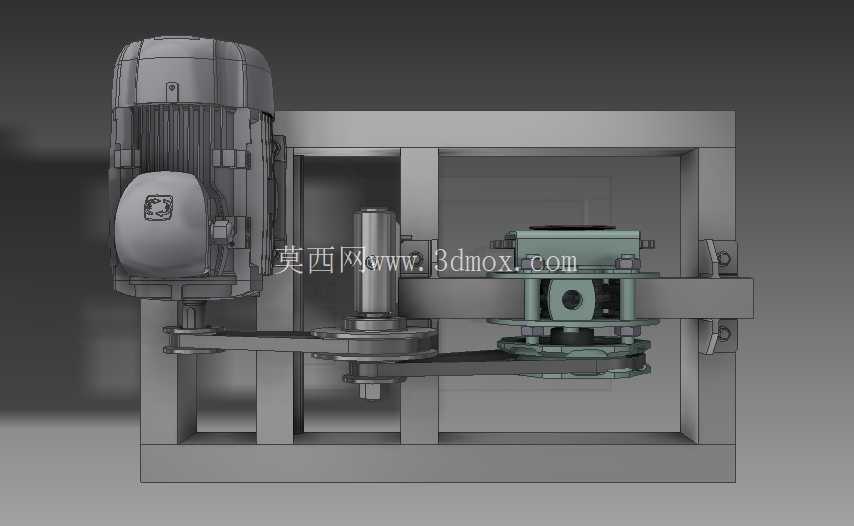

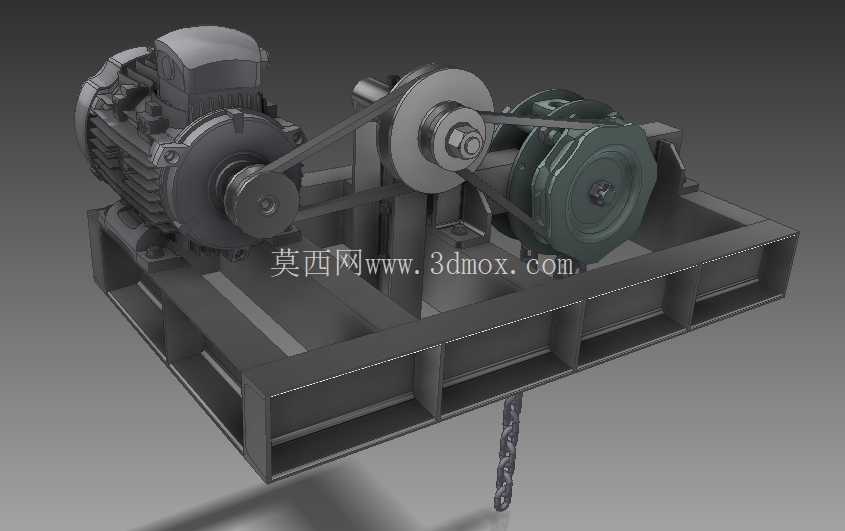

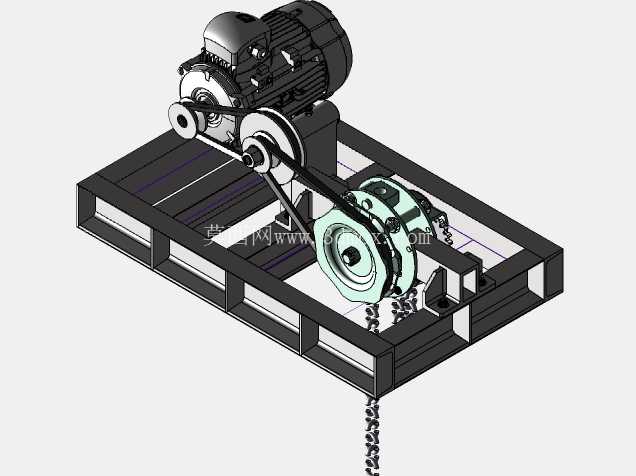

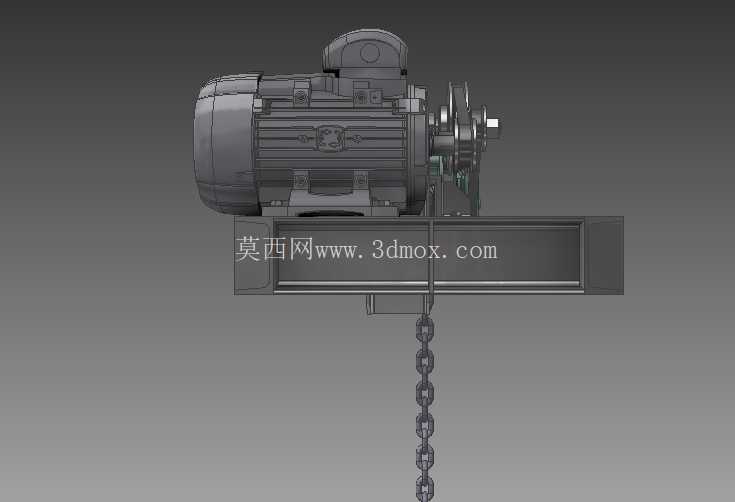

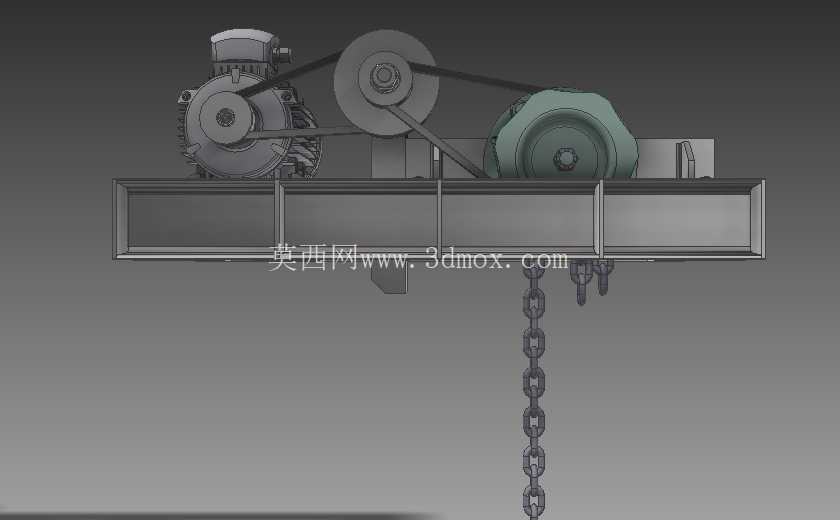

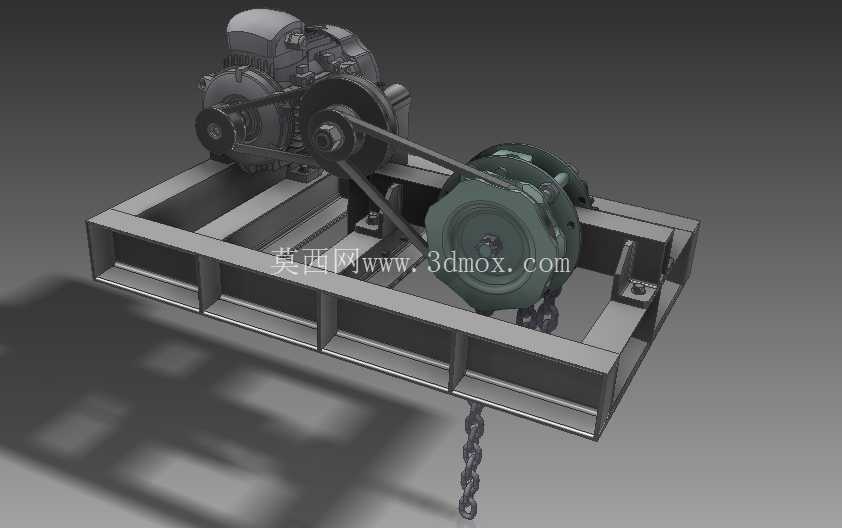

从结构布局来看，整套装置采用一体式焊接机架作为承载基础，机架采用型钢拼焊的箱型框架结构，底部预留了地脚安装孔位，安装时可直接通过膨胀螺栓固定在混凝土基础上，整体安装边界的长宽尺寸控制在1.2米×0.8米范围内，垂直输送高度可根据现场工况调整链轮轴的中心距，常规配置下单次提升高度可覆盖3到8米的区间，不需要额外搭建复杂的中间支撑结构，适合老车间改造时的紧凑空间布置。驱动端采用电机搭配皮带减速的前置传动结构，电机卧式安装在机架侧方的安装座上，通过三角带将动力传递到主动链轮轴，这种带传动前置的设计一方面能起到过载缓冲的作用，当料斗出现卡滞时皮带可先行打滑，避免刚性传动打坏链轮齿或者烧毁电机，另一方面也能通过更换不同直径的带轮灵活调整输出转速，匹配不同的物料输送节拍需求。

主动链轮和从动链轮均采用凸缘式安装结构，链轮与轴之间通过平键传递扭矩，轴端采用锁紧螺母定位，拆装维护时不需要拆卸整个机架就能完成链轮的更换。张紧结构设置在从动链轮端，通过两侧的调节螺栓调整从动轴的水平位置，以此控制链条的张紧度，避免链条长期运行磨损后出现跳齿、脱链的问题，张紧行程预留了150毫米的调节量，能覆盖链条正常磨损周期内的张紧调整需求，不需要频繁拆换链节。

设计过程中特意优化了链轮的齿形参数，采用三圆弧一直线的标准齿形修正，齿面做了淬火硬化处理，硬度达到HRC45-50，能适应磨琢性物料工况下的长期磨损，链条选用标准短节距精密滚子链，配套的料斗通过专用附件固定在链条附件上，料斗间距可根据物料的堆积密度调整，堆积密度大的物料适当加大料斗间距，避免回料，堆积密度小的轻质物料可缩小间距提升输送效率。

机架的上部和下部分别设置了进料口和出料口的安装法兰，可直接与现场的进料溜槽、出料溜槽对接，机架两侧预留了观察口的安装位置，日常巡检时可直接打开观察盖板查看链条运行、料斗磨损情况，不需要拆解整体护罩。传动部位的皮带轮外侧预留了安全护罩的安装孔位，现场安装时可配套钢板护罩或者金属网护罩，满足车间的安全生产规范要求。

整套结构的受力点经过反复校核，主动轴的两个支撑轴承选用带座外球面轴承，能补偿一定的安装同轴度误差，降低现场安装的精度要求，轴承座采用螺栓固定在机架的加工面上，更换轴承时不需要做复杂的同轴度找正，普通机修人员就能完成维护操作。机架的焊接部位都做了去应力处理，避免长期运行过程中焊接应力释放导致机架变形，影响链轮轴的平行度，进而加剧链条和链轮的偏磨问题。

在实际选型适配时，可根据输送物料的磨琢性、温度调整料斗的材质，普通常温无强磨琢性的物料可采用普通碳钢焊接料斗，有高温或者强磨琢性的工况可更换为耐磨钢或者不锈钢材质的料斗，链轮也可根据需求更换为不锈钢材质，适配有防腐要求的化工物料输送场景。整套装置的传动效率相比传统斗式提升机提升约8%，日常维护点仅需定期检查皮带张紧度、链条磨损量、轴承润滑情况，运维成本远低于同规格的皮带提升或者气力输送设备，尤其适合中小型生产车间的散料垂直转运动作。
