开式索具螺旋张紧调节花兰螺栓结构

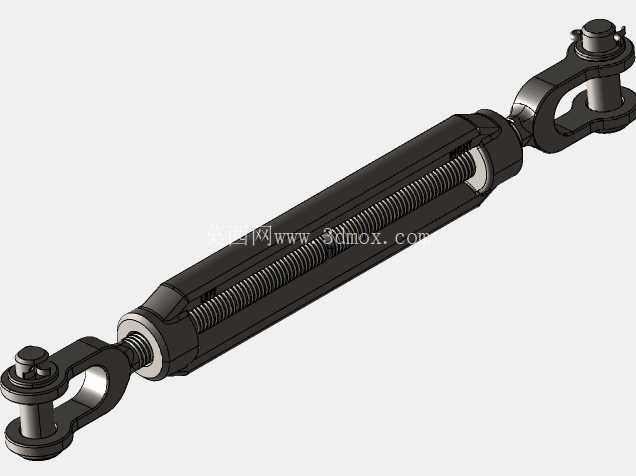

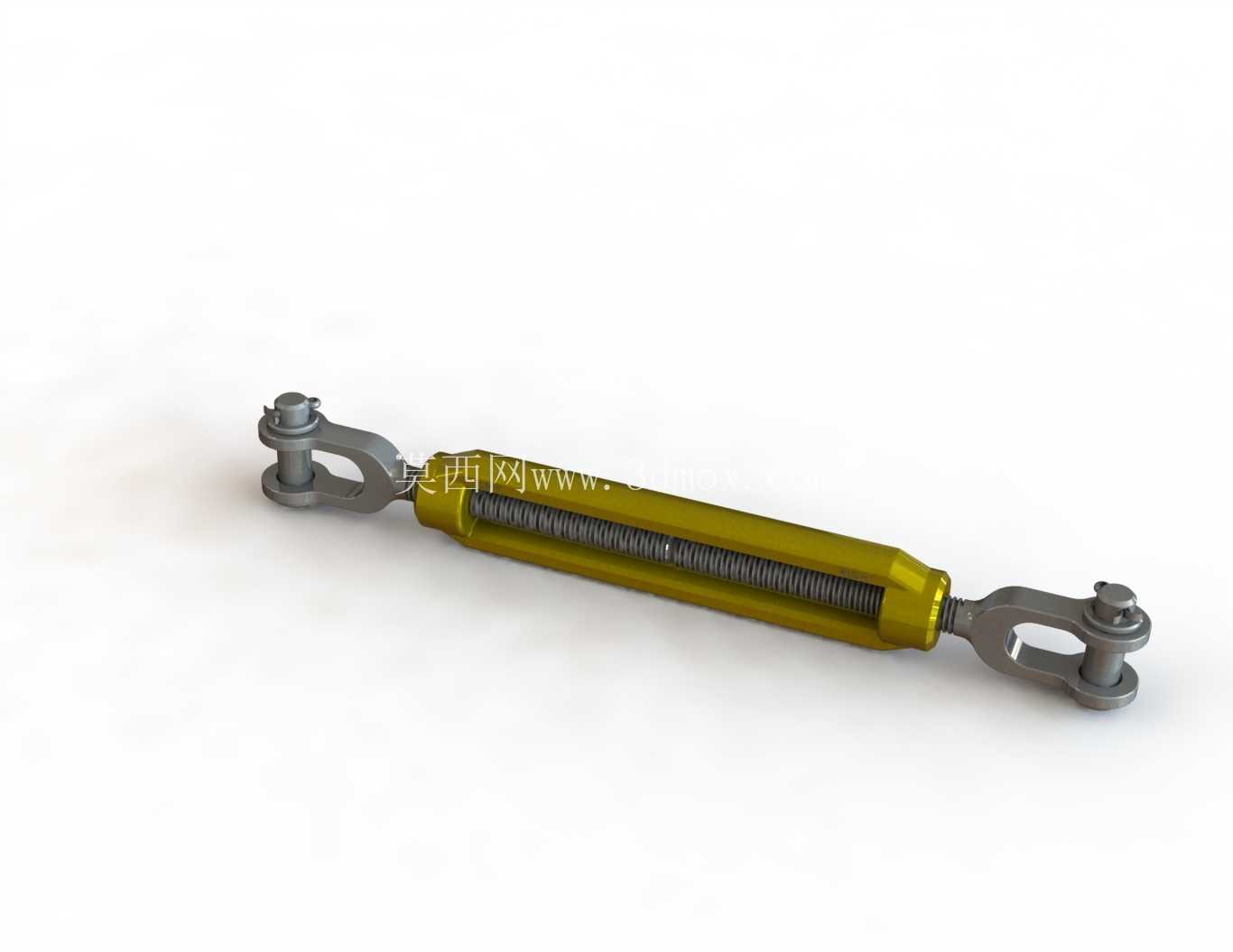

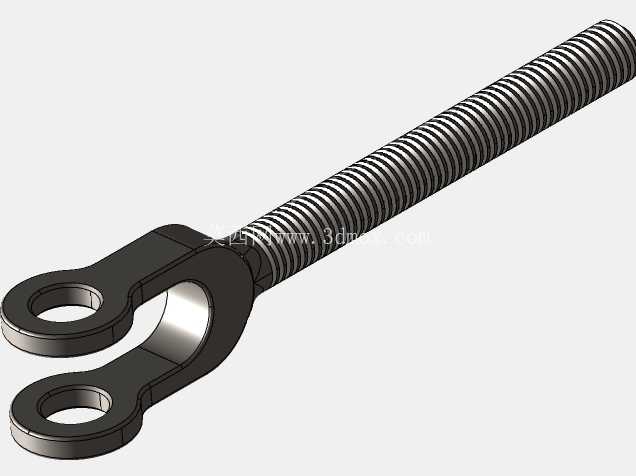

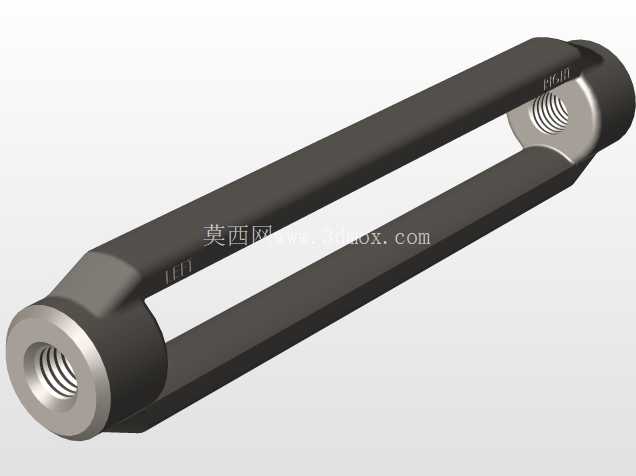

　　在户外架空线缆架设、起重吊装索具预紧、舞台桁架拉接、船舶缆绳固定这类需要精准控制索具张力的场景里，花兰螺丝是不可替代的张紧调节构件，很多刚入行的结构设计人员容易忽略它的安装边界与行程冗余，导致现场安装时要么调节行程不够无法张紧，要么预留过长出现螺杆脱扣的安全隐患。这款开式结构的花兰螺丝，主体采用长筒形螺母作为调节基体，两端分别配置左旋与右旋的叉形接头，旋转中间的调节筒体时，两端接头会同步向内收拢或者向外伸出，以此改变整体的有效长度，实现对连接索具的张力调节，相比闭式结构，开式的调节筒体可以直观看到内部螺杆的啮合长度，现场巡检时能快速判断是否存在啮合不足的脱扣风险，在起重、电力这类对安全冗余要求高的场景里适用性更强。

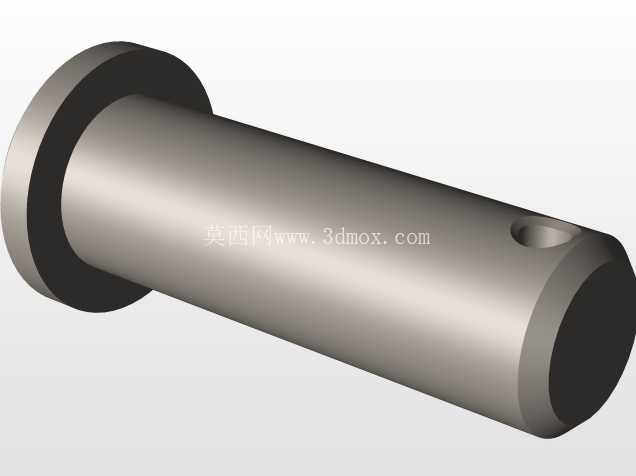

　　从设计逻辑上看，两端叉形接头的连接孔位做了同轴度公差约束，避免安装后出现附加弯矩，加速螺杆与螺母的螺纹磨损；调节筒体的外表面做了防滑滚花处理，即便戴防滑手套操作也能施加足够的旋转力矩，不需要额外借助管钳类工具卡持，减少安装过程中对构件表面镀锌层的破坏，延长户外使用的防锈周期。尺寸设计上，两端叉头的销孔直径与常用的U型卸扣、钢丝绳套环的规格匹配，不需要额外加工过渡连接件；调节筒体的内部螺纹长度预留了不小于3倍螺距的安全啮合余量，即便调节到最大行程位置，两端螺杆与筒体的啮合扣数也能满足额定载荷下的抗剪切要求，不会出现螺纹滑牙失效。

　　实际选型时需要注意，这类构件的安装边界要预留足够的旋转操作空间，筒体周围不能有紧贴的遮挡构件，否则现场无法转动筒体完成张力调节；同时要根据索具的额定破断拉力选择对应载荷等级的花兰螺丝，不能仅凭外形尺寸匹配选型，避免过载断裂。建模过程中，螺纹部分采用了简化的机械建模方式，没有绘制全牙型的细节特征，既保证了装配时的干涉检查准确性，也不会因为过多的螺纹细节导致模型文件过大，影响整体装配体的运行流畅度；两端叉头的铰接位置做了间隙配合的公差模拟，装配后可以直观看到铰接件的活动范围，方便设计人员提前排查安装后是否会出现结构干涉。

　　很多现场安装出现的索具松弛问题，本质上是选型时没有考虑花兰螺丝的调节行程范围，要么选了行程过短的型号，后期索具出现塑性伸长后无法二次张紧，要么选了行程过长的型号，安装后两端螺杆伸出长度不一致，受力时出现偏载，这款模型的尺寸标注里明确了最小安装长度、最大调节行程两个核心参数，设计人员选型时可以直接根据索具的初始长度、预期张紧量、后期蠕变补偿量来匹配对应规格，不需要反复核对样本参数。另外，调节筒体两端的密封结构做了简化处理，实际应用中可以根据使用环境加装防尘密封圈，避免粉尘、雨水进入螺纹副造成锈蚀卡滞，在沿海高盐雾环境下使用时，还可以在螺纹表面涂抹锂基脂做防锈处理，延长调节构件的使用寿命。
