自行车车架组焊定位夹持工装结构

　　这套夹持结构主要应用于自行车整车生产环节的车架组焊、校形工序，是车架加工工位的核心定位载体，区别于通用台钳类夹持工具，其针对自行车车架的异型管结构做了专属适配，可覆盖常见硬架自行车的三角主架、后叉衔接位的多点同步定位需求。在实际生产场景中，自行车车架由多段异型薄壁管材拼接而成，管材本身存在成型公差，若采用单点夹持很容易出现焊后错位、形位公差超差的问题，这套工装通过多组可调式夹持单元的配合，能在组对阶段就把各段管材的相对位置锁定，避免焊接过程中因热变形导致的尺寸偏移。

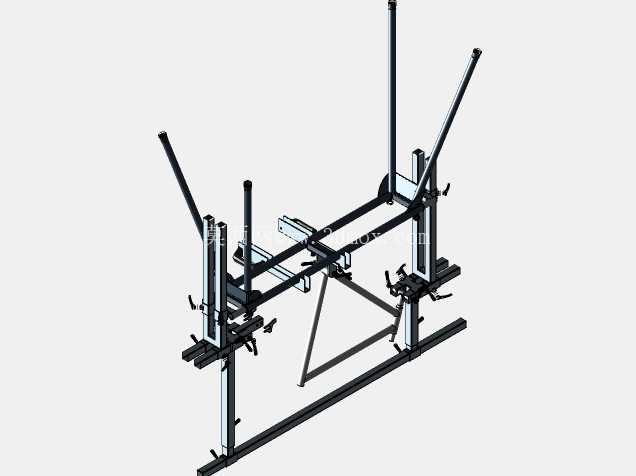

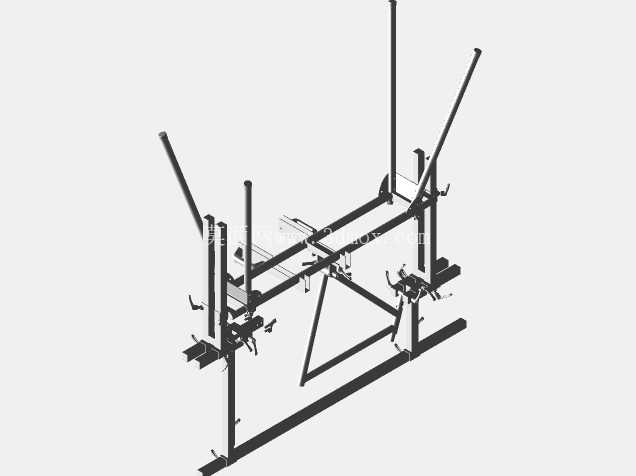

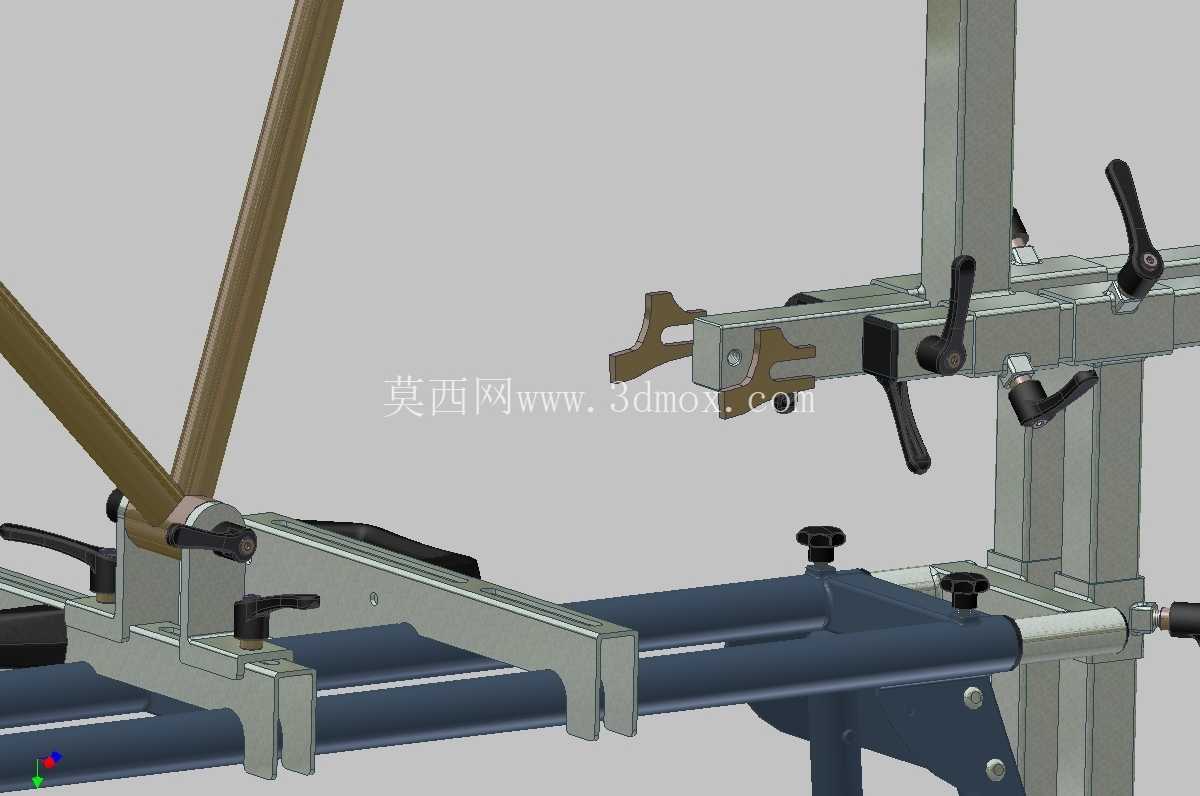

　　从结构设计逻辑来看，整套工装以铝型材搭建的框架作为承载基体，型材槽道可作为夹持单元的安装基准，所有夹持模块都能沿着型材槽道调整横向、纵向位置，适配不同轮径、不同立管角度的车架加工需求，无需重新制作整套工装基座，仅需调整对应夹头位置即可完成不同型号车架的生产切换。夹持单元分为两类，一类是带快速压紧手柄的压块结构，用于压紧管材的外圆面，压块接触位置做了仿形开槽，避免压伤薄壁管材表面，同时增大接触摩擦力防止管材窜动；另一类是定位挡块结构，用于抵接管材的端面或预设的定位基准点，确定各段管材的轴向位置，保证车架的前后轴距、立管角度等核心参数符合设计要求。

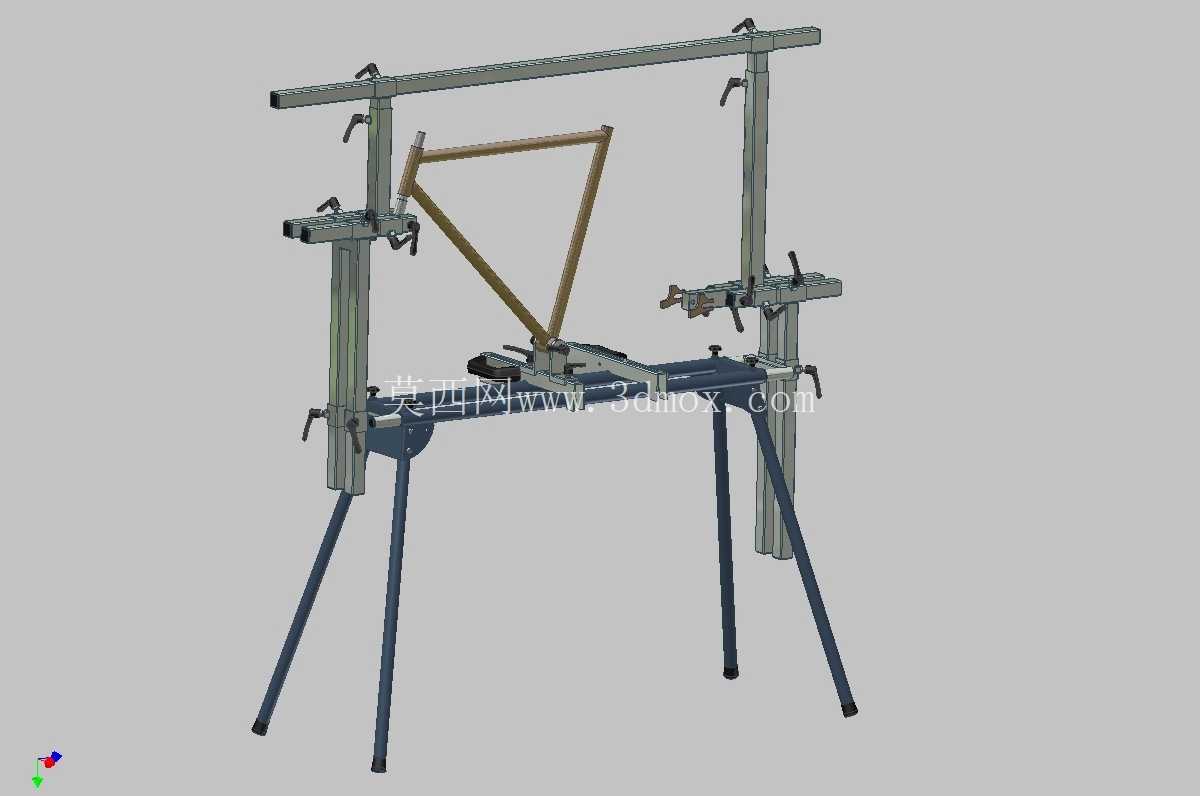

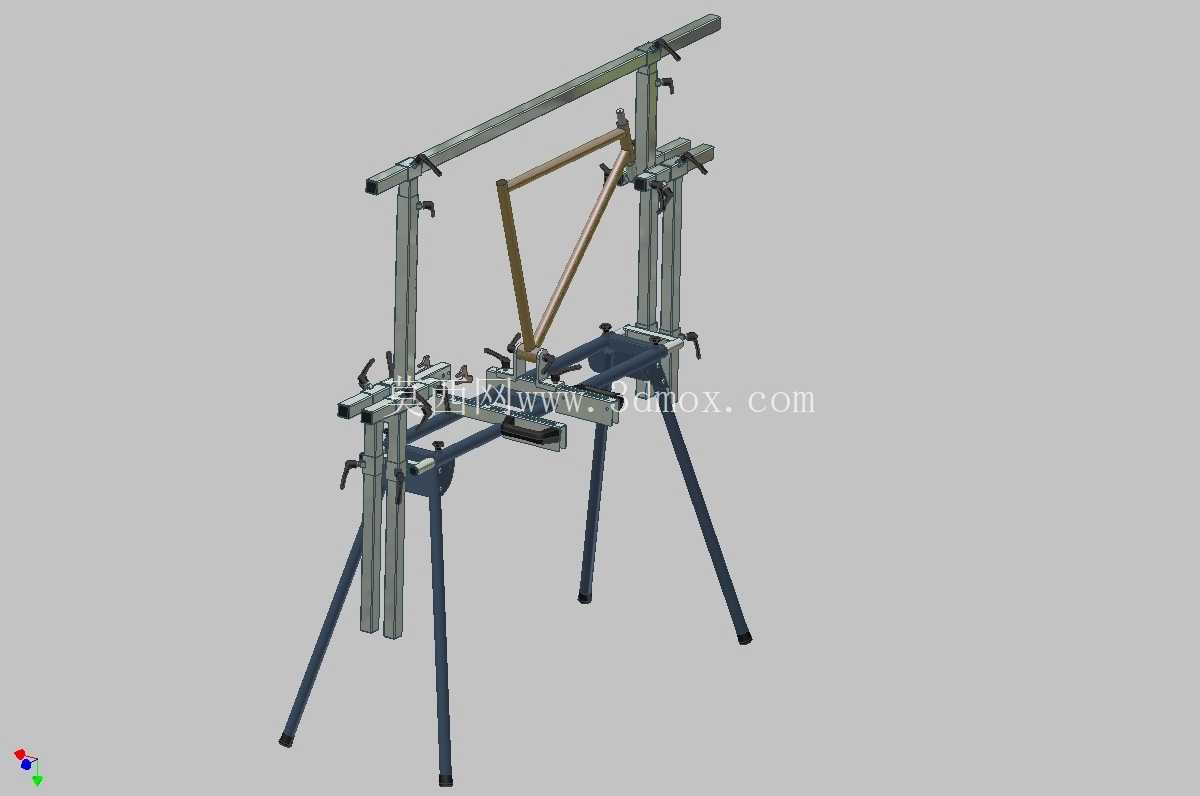

　　安装边界方面，整套工装的基座采用标准40系列铝型材拼接，底部预留了与车间焊接工作台连接的T型槽安装位，可直接固定在常规的焊接工作台上，不需要额外制作安装底座；各夹持单元的调节行程覆盖了从20寸小轮车到29寸山地车的车架尺寸范围，夹头的高度调节范围可适配不同管径的管材夹持，从最细的后叉圆管到较粗的下管异型管都能找到合适的压紧位置。在实际使用过程中，操作工人可先将各夹持单元调整到对应车型的预设位置并锁紧，再依次放入头管、上管、下管、立管、后上叉、后下叉等管材，通过定位挡块确定各管的轴向位置后，依次扳动快速压紧手柄完成各点的夹紧，即可开始点焊定位，全程不需要额外的辅助扶持，能大幅降低组对阶段的人工对位时间，同时减少因人工对位偏差导致的焊后废品率。

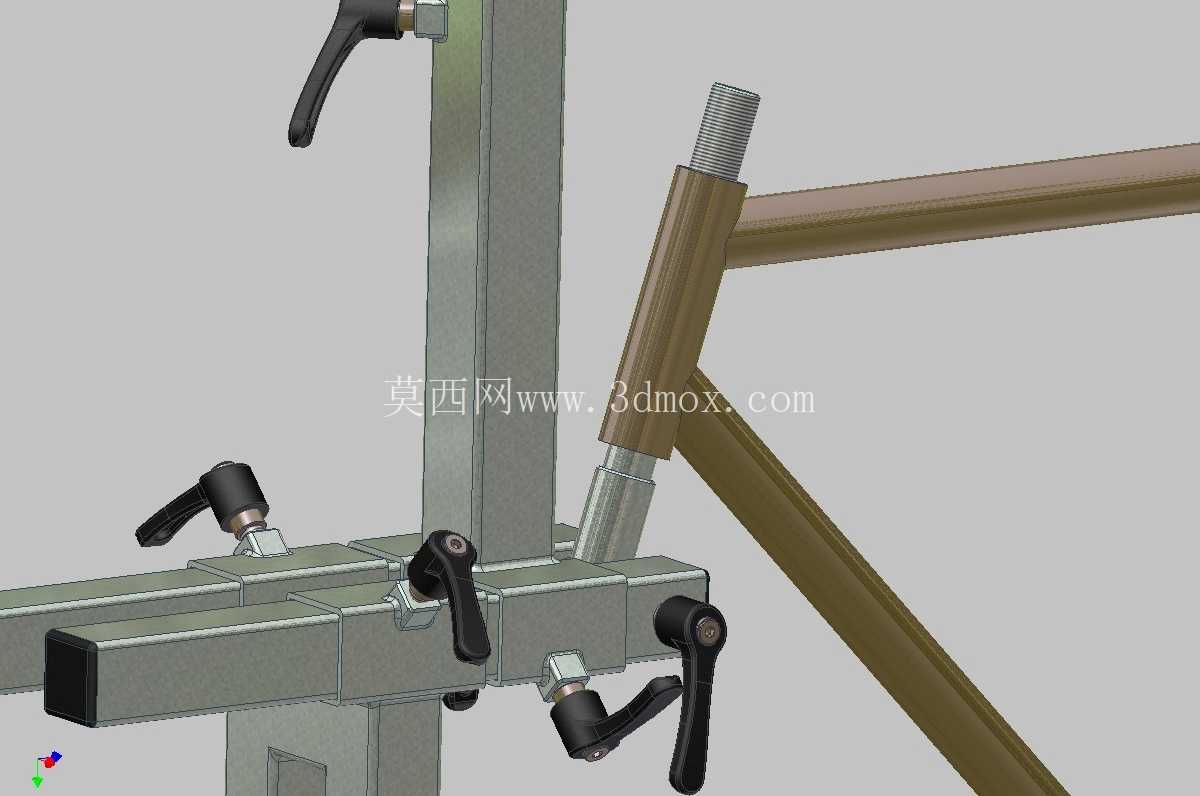

　　工装的所有活动调节位置都设置了锁紧结构，调整到位后可通过手柄螺栓锁死，避免焊接过程中受震动导致夹持位置偏移；夹头部分采用可拆卸设计，当夹持不同截面形状的管材时，仅需更换对应仿形的压块即可，不需要更换整个夹持单元，降低了工装的改造成本。考虑到焊接工位的作业环境，工装的所有金属部件都做了发黑防锈处理，避免焊接飞溅粘附后导致调节卡顿，同时型材基座的槽道内可设置接屑结构，收集焊接过程中产生的焊渣，避免焊渣进入调节缝隙影响夹持精度。这套结构的设计没有采用复杂的气动或液压夹紧元件，全部采用手动快速夹紧结构，一方面降低了工装的制造成本，另一方面也减少了车间气源布置的限制，在小型自行车生产作坊或者维修定制门店也能直接投入使用，不需要额外配套动力源。在定位精度控制上，各夹持单元的调节位置都设置了刻度标识，工人在切换车型时可直接对照刻度调整位置，不需要每次都用卡尺反复测量，大幅缩短了换型调试的时间；定位挡块的位置可通过微调螺栓进行毫米级调整，当出现管材批次公差波动时，可通过微调挡块位置补偿公差，保证组对后的车架尺寸一致性。
