带输送线的面团定量浇注成型设备

这套带水平输送线的面团浇注设备，主要面向烘焙面点加工的连续化生产场景，适配酥饼、曲奇、注心糕点等需要定量分料、定点浇注的面点生产工序，可对接前端和面醒发单元、后端烘烤冷却线，实现面团分料环节的自动化作业，替代传统人工分团、手工摆盘的低效操作，降低面点生产过程中的人工接触污染风险，同时保证单份面团重量的一致性，减少后续烘烤环节因料量不均出现的生熟度差异问题。

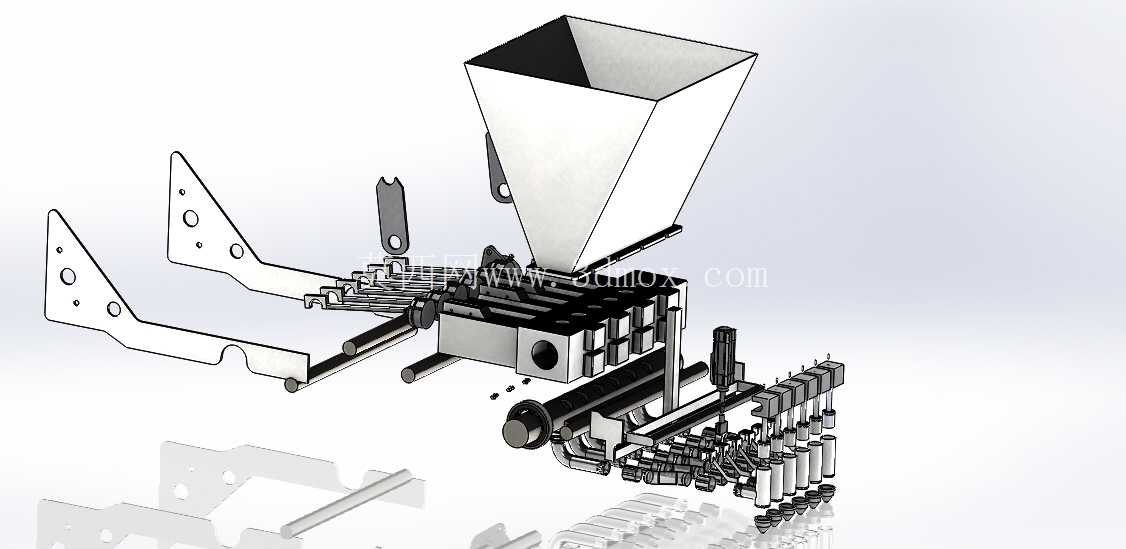

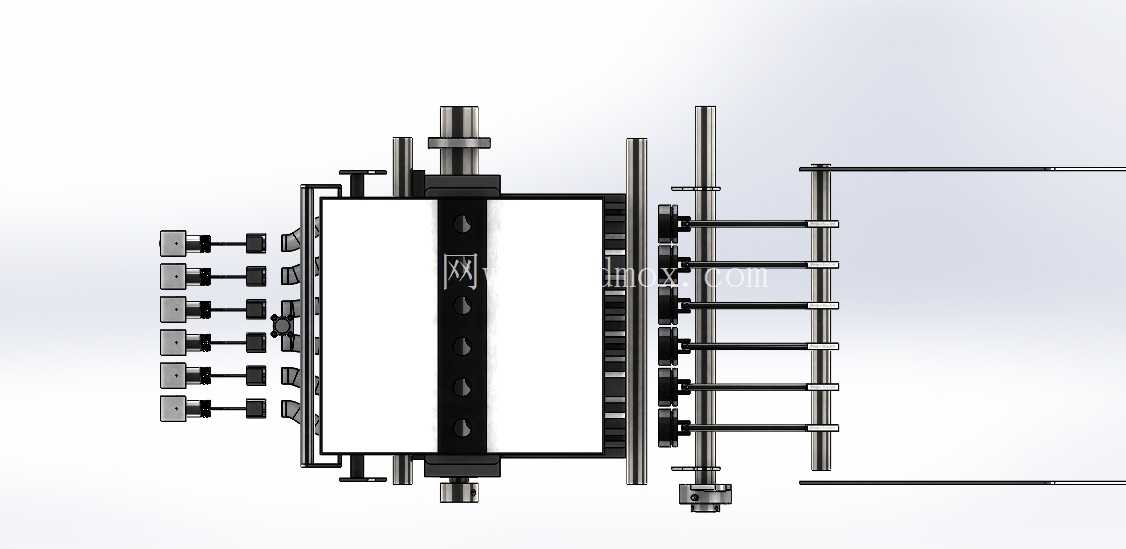

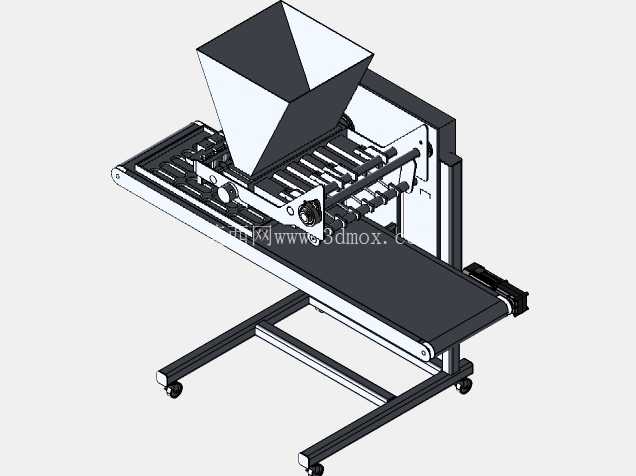

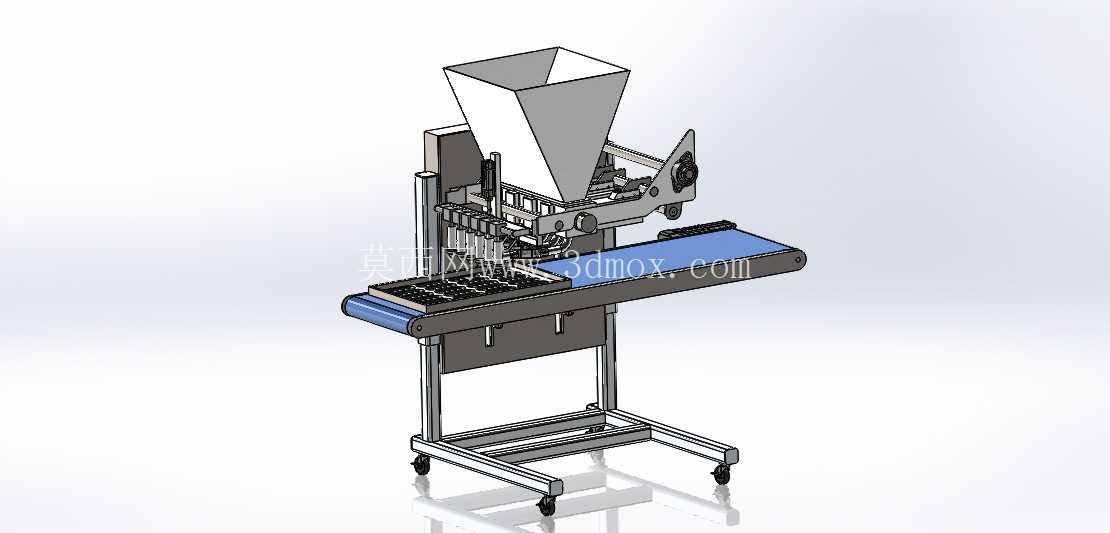

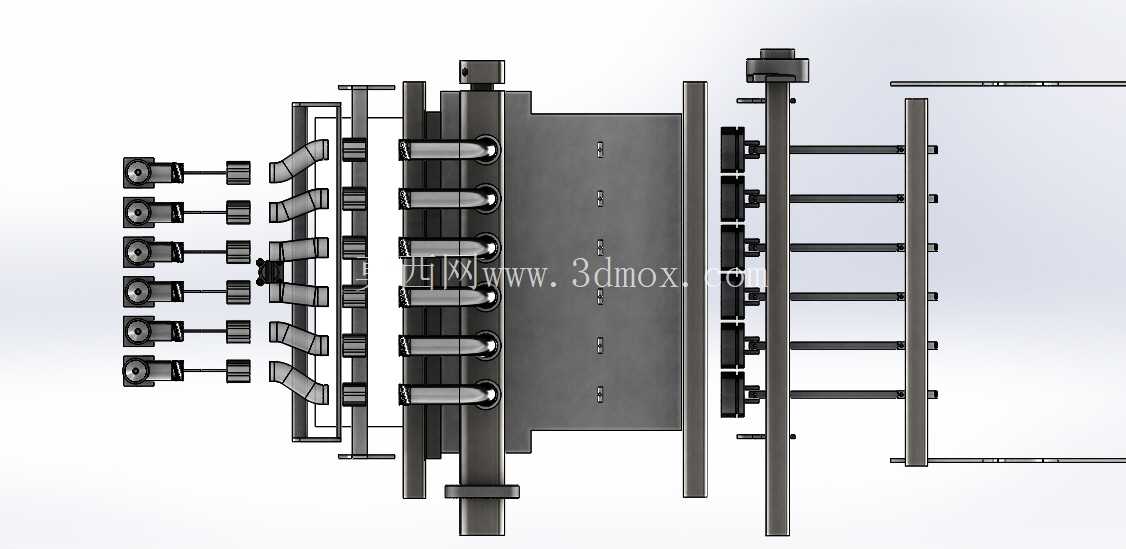

设备整体采用立式落地结构，底部为方管焊接成型的框架式机架，四个支脚配置万向带刹脚轮，既可以满足车间内工位调整的移动需求，也能在设备定位后锁止脚轮保证运行稳定性，机架整体高度适配常规食品车间1.2米的操作台面高度，安装时无需额外搭建高台，预留的底部空间可容纳接渣盘或废料收集盒，方便日常生产过程中的清洁维护。上部的锥台形储料斗采用大倾角斜面设计，避免高粘度面团在料斗内壁粘附积料，料斗出口对接多通道定量浇注模组，模组通过曲柄连杆机构驱动活塞往复运动，实现面团的定量抽吸与挤出，每个出料口的出料量可通过调整活塞行程单独微调，适配不同规格产品的克重要求。

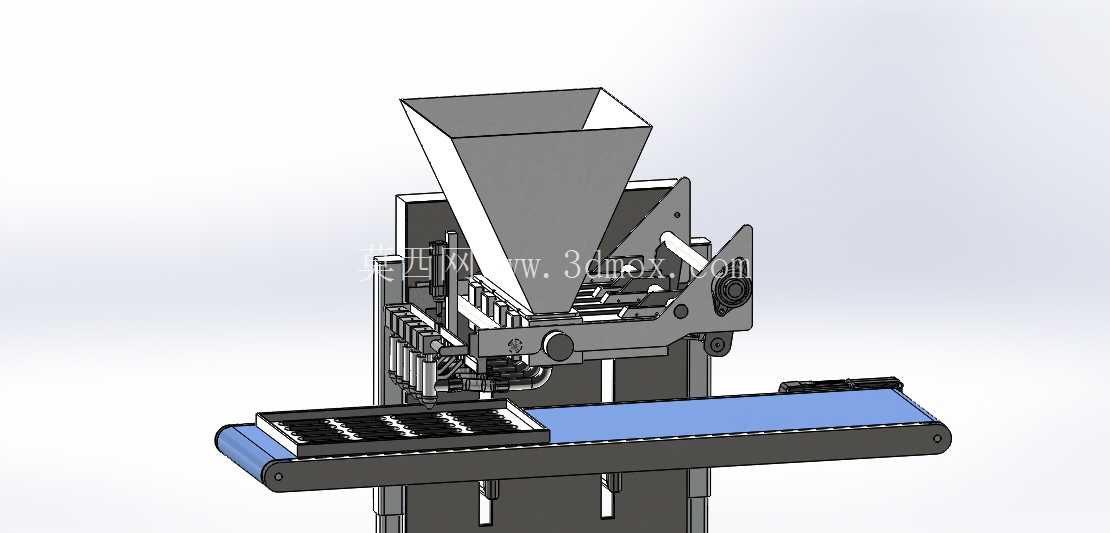

浇注工位下方配置蓝色PU材质的皮带输送线，输送线两端的主动、从动辊筒采用易拆卸结构，方便定期更换皮带或做深度清洁，输送线的运行速度与浇注模组的动作频率通过机械结构联动同步，保证每个模具托盘行进到浇注口正下方时，浇注模组刚好完成下压、挤出、回升的完整动作，不会出现料液滴落在托盘外的情况。输送线两侧设置可调节的导向挡边，可根据不同尺寸的烘焙托盘调整挡边间距，避免托盘在输送过程中出现偏移导致浇注位置错位。

设计过程中，所有与面团直接接触的部件均采用易拆装的快锁结构连接，无需专用工具即可完成料斗、浇注口、输送皮带的拆卸，满足食品生产设备每班清洁的卫生要求；设备的驱动电机、传动齿轮等动力部件全部布置在机架后侧的密封护罩内，既可以避免生产过程中粉尘、面屑落入传动部件造成磨损，也能防止传动部件的润滑油滴落污染食品原料。设备的横向安装宽度控制在1.2米以内，纵向长度约1.8米，可直接嵌入现有烘焙生产线的空位，不需要对原有车间布局做大规模调整，设备的操作按钮集中布置在机架侧方的操作盒上，操作人员可站在设备侧面完成参数调整、启停控制等操作，操作位预留的空间足够单人完成日常上料、故障排查等工作。

从结构合理性角度看，这套设备的浇注模组采用垂直下压的出料方式，相比斜向出料结构能更好地适配高粘度面团的出料特性，减少面团在出料通道内的残留，同时多出料口的设计可一次性完成整盘模具的浇注作业，相比单头出料设备生产效率提升4倍以上；机架的方管型材全部采用圆角过渡设计，避免清洁过程中出现卫生死角，也能减少操作人员磕碰受伤的风险。设备的输送线高度与常规烘焙烤盘的上线高度匹配，可直接对接前后工序的输送设备，无需额外设置过渡转接送带，减少生产线的设备投入成本与占地面积。
