数显式位移测量指示表结构设计

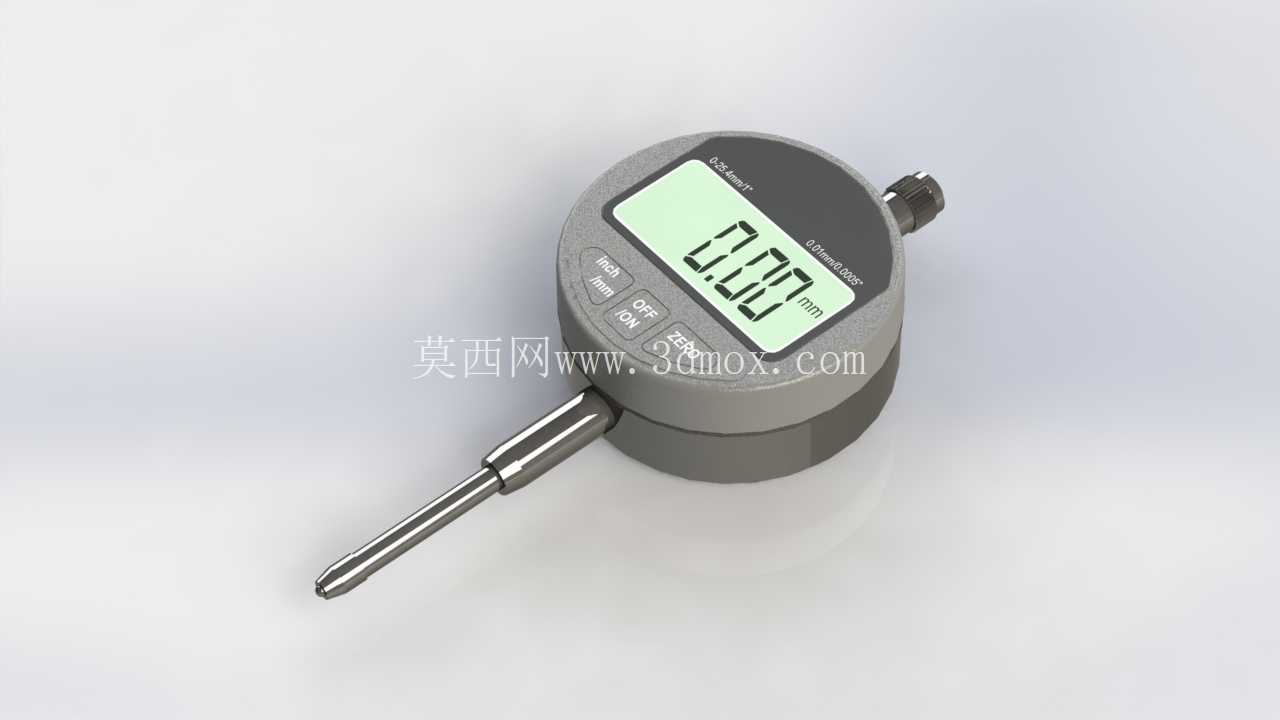

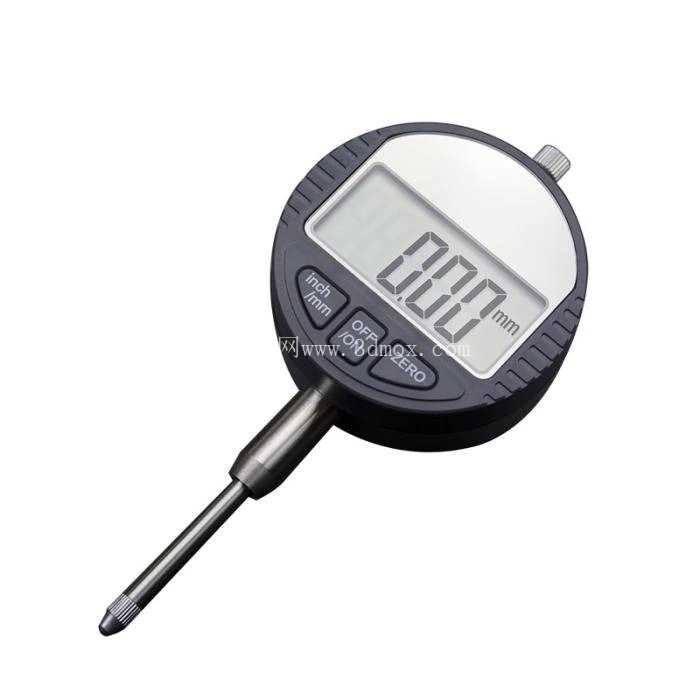

　　这款数显式位移测量指示表，是机械加工、设备装配、精度校验场景里的常用接触式测量器具，日常在机加工工序间的工件形位公差检测、自动化设备的位移反馈校准、工装夹具的装夹定位精度复核场景中使用频率极高。从结构设计逻辑来看，整体采用了圆形表头搭配可伸缩测杆的经典布局，表头外壳做了圆弧过渡处理，握持或者安装在表架上时不会出现硌手的棱角，同时外壳的壁厚经过反复校核，既能够抵御车间日常使用中的轻微磕碰，也不会因为壳体过厚导致整体重量偏大，长时间架在表架上出现下坠偏移的问题。

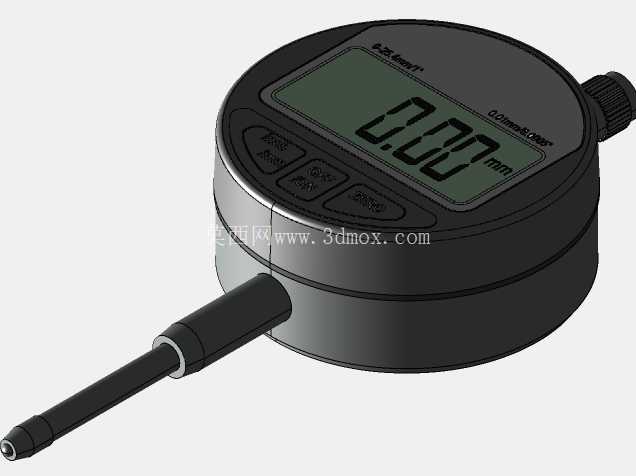

　　测杆部分采用了高硬度耐磨合金材质，表面做了抛光处理，在往复伸缩的过程中摩擦阻力极小，不会出现卡滞导致的测量数值跳变，测杆的伸出端做了圆弧球头设计，和被测表面接触时能够自动找正接触点，避免因为接触端面倾斜带来的测量误差。表头正面的显示屏采用了倾斜式布局，操作人员站在常规的检测站位上不需要刻意俯身或者调整视角，就能够清晰读取屏幕上的数值，屏幕周边的功能按键做了凸起式设计，佩戴劳保手套操作时也能够准确按到对应按键，不会出现误触的情况，按键的行程设置适中，按动时的反馈清晰，不会因为车间内的油污、粉尘侵入导致按键失效。

　　从安装边界来看，表头的夹持部位采用了行业通用的标准直径尺寸，能够直接适配市面上绝大多数的磁性表架、高度尺测量台、专用检具的安装孔位，不需要额外加工转换套就可以完成装夹，测杆的行程覆盖了常规小尺寸位移测量的全部需求，不管是检测工件的平面度、圆跳动，还是校准设备导轨的直线度、工装的定位间隙，都能够满足测量量程要求。电路部分的设计做了低功耗优化，单颗纽扣电池就能够支撑长时间的现场使用，不需要频繁更换电池影响检测效率，数据输出接口的位置设置在表头侧方，连接数据传输线的时候不会和表架的夹持部位产生干涉，能够直接把测量数据同步到现场的质量数据采集系统中，不需要人工手动记录数值，减少了人工抄录带来的误差。

　　在实际使用场景中，这款指示表既可以单独作为手工检测的量具使用，也可以集成到自动化检测工位中，作为位移反馈元件实时监测工件的装夹到位情况、加工过程中的尺寸变化情况，测杆的复位弹簧弹力经过调校，接触被测工件表面时不会因为压力过大导致工件产生微变形，也不会因为压力过小出现测头和被测表面脱离的情况，在0.01mm精度等级的测量场景中，重复定位精度能够稳定保持在允许的误差范围内。外壳的密封结构做了针对性设计，能够阻挡车间内常见的切削液飞溅、粉尘侵入，延长内部电路和机械传动结构的使用寿命，日常维护只需要定期擦拭测杆表面的污渍，不需要拆解表头做复杂的保养，非常适合生产现场的复杂使用环境。
