托盘堆积链式输送传送设备结构

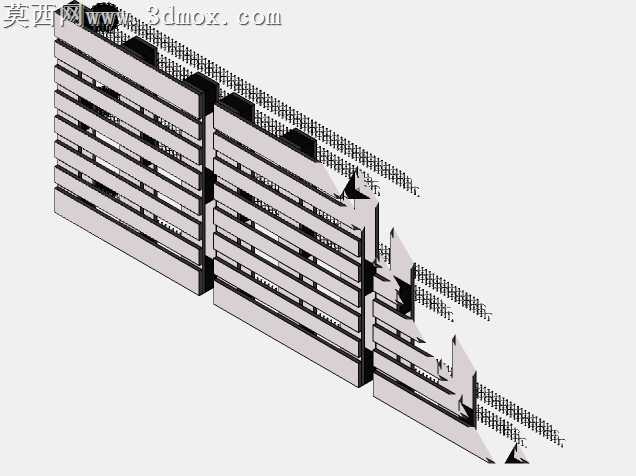

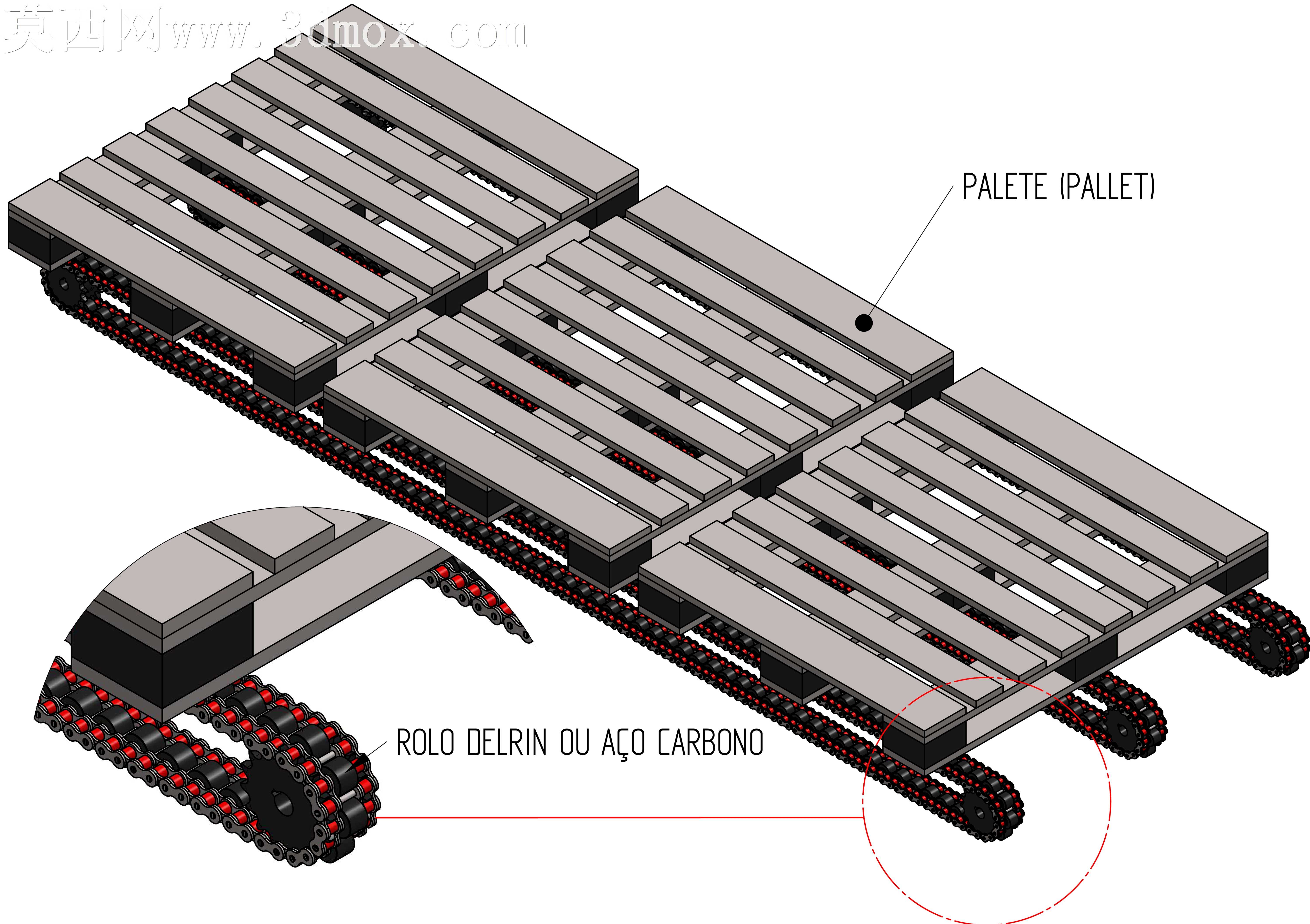

本模型为托盘堆积链式输送设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循输送设备的实际装配逻辑，对各部件的配合公差、运动干涉情况做了完整校验，确保模型可直观呈现设备的真实运行状态。模型整体采用模块化设计思路，将输送链组、托盘承载面、端部驱动安装位拆分为独立可拆分的结构单元，既方便后续针对不同输送场景调整设备长度、托盘适配规格，也能清晰展示各部件的装配关系。在材质表现上，针对不同部件做了区分设置：托盘承载的木质栈板部分，还原了实木条板拼接的纹理质感，调整了材质的漫反射粗糙度参数，模拟木质托盘长期使用的哑光磨砂质感；输送链部分采用工程塑料与碳钢结合的材质表现，链节的滚轮部分设置为聚甲醛材质的半哑光质感，链板、销轴部分设置为碳钢材质的金属质感，区分出不同部件的材质属性，同时对链条的铰接结构做了细节还原，每一节链节都保留了可活动的铰接间隙，还原链条弯曲转向时的真实运动形态。在结构设计上，采用双排对称布置的堆积链作为输送承载部件，链条滚轮采用聚甲醛或碳钢材质，兼顾耐磨性能与承载强度，可平稳承载标准木质托盘完成水平输送，堆积链的结构特性支持托盘在输送线上实现暂存堆积，不会因后端托盘停住导致前端输送机构卡滞，适配仓储物流、生产线物料转运场景下的托盘输送需求。模型同时完成了渲染效果调试，采用均匀的工业场景布光，避免过强的反光遮挡结构细节，对链条的铰接缝隙、托盘板条的拼接缝隙都做了细节刻画，整体结构完整无缺失，可直接用于输送设备方案展示、结构原理讲解、非标设备设计参考使用，能帮助设计人员快速理解堆积链托盘输送机的核心结构逻辑，缩短同类设备的设计开发周期。
