黄铜红木直角测量靠尺结构设计

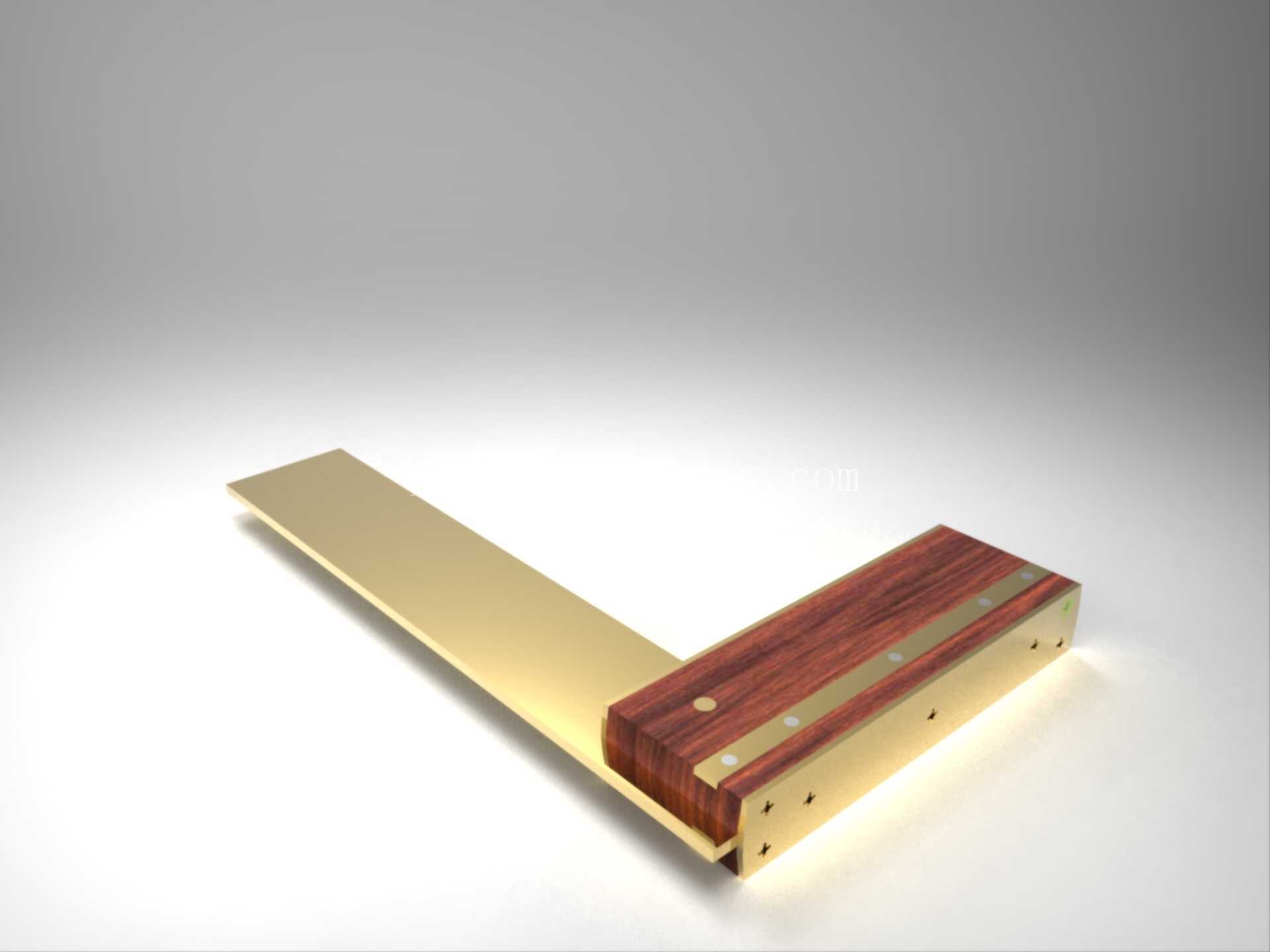

　　这款直角靠尺的结构设计，核心围绕高精度直角校验场景展开，在木工作业、五金件划线、小型构件装配校验等场景中，这类靠尺是保证构件垂直精度的基础工具。不同于普通全金属直角尺，这款产品采用黄铜作为尺身基材，搭配红木材质的握持基座，两种材料的组合并非单纯为了外观质感，更多是从实际使用的受力与磨损特性出发做的选型。黄铜材质的尺身长边具备足够的刚性，同时硬度低于普通钢材，在与木质工件接触划线时不会划伤工件表面，长期使用产生的轻微磨损也可以通过研磨快速恢复直角精度，不会像钢制尺身那样磕碰后产生难以修复的凹痕，影响靠尺的基准面平整度。

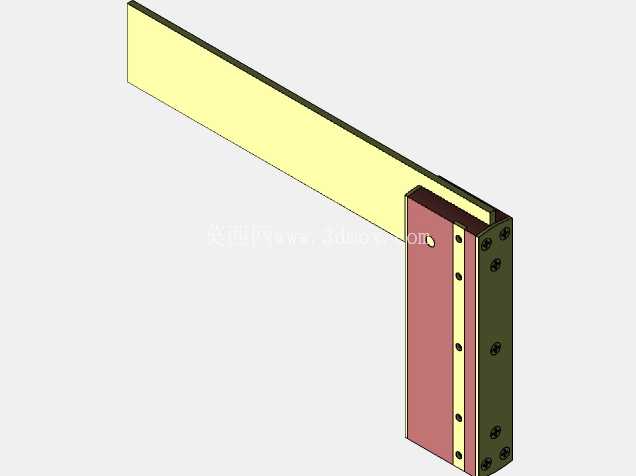

　　红木材质的基座部分密度高、形变率低，相比工程塑料基座具备更好的温度稳定性，在车间温差变化较大的环境下，不会因为热胀冷缩导致直角基准出现偏差，同时红木的握持摩擦力更大，作业时单手按压基座就能牢牢贴住工件基准边，不需要额外施加过大的按压力，长时间划线作业也能降低手部疲劳。从结构设计逻辑来看，尺身与基座的连接采用嵌入式固定结构，黄铜尺身的短边完全嵌入红木基座的开槽内，通过多颗横向固定销完成锁紧，这种连接方式相比表面粘接或者外露螺丝固定，能避免长期使用后连接位置出现松动偏移，保证直角精度的长期稳定性。基座底部与尺身长边的垂直面经过精磨处理，两个基准面的平面度控制在微米级，靠向工件时不会因为基准面存在凹凸导致测量出现误差。尺身的长边厚度做了渐变处理，靠近基座的位置厚度更大，向末端逐渐收薄，既保证了整体结构的刚性，避免尺身末端出现下垂形变，又能让划线时笔尖尽可能贴近尺身边缘，减少划线的间隙误差。在实际使用场景中，这款靠尺可以完成多种作业：木工拼板时校验板材拼接的直角精度，避免拼板后出现框架歪斜；五金小件焊接时靠住两个待焊构件，快速定位直角位置，不需要额外的角度夹具；钳工划线时以工件侧边为基准，划出垂直于基准边的加工线，保证后续钻孔、铣削的位置精度。

　　设计过程中需要重点控制的尺寸边界包括：尺身长边的有效测量长度，需要覆盖常规小型工件的测量需求，同时避免长度过大导致尺身自身重力引发形变；基座的宽度尺寸需要保证按压时的接触面积足够，不会因为基座过窄导致靠放时出现侧翻；尺身与基座连接位置的台阶高度需要控制在合理范围，避免台阶过高刮擦工件表面，或者台阶过低导致基准面贴合不紧密。另外，基座上预留的多个小孔是为了方便在需要长时间固定靠尺时，通过细钉或者夹具将基座临时固定在工件上，解放双手完成其他操作，这些小孔的位置做了沉头处理，固定件不会突出基座基准面，影响靠放的平整度。

　　黄铜表面的处理采用了拉丝工艺，既保留了金属的质感，又能避免反光影响划线时的视线，红木基座表面做了耐磨涂层处理，长期接触手上的汗渍也不会出现发霉或者变形的问题。从安装与维护的角度来看，这种嵌入式结构的靠尺如果长期使用后出现直角精度偏差，只需要拆开固定销，重新研磨尺身与基座的贴合面，再重新锁紧固定即可恢复精度，不需要整体报废，相比一体式直角尺的维护成本更低。在三维建模过程中，需要重点校验两个基准面的垂直公差，以及连接销孔的位置度，避免装配后出现尺身歪斜，同时要模拟尺身在水平放置时的重力形变，确认末端的形变量在允许的精度范围内，保证实际加工后的产品能够满足测量精度要求。
