带脚轮可移动立式支撑调节轮盘结构

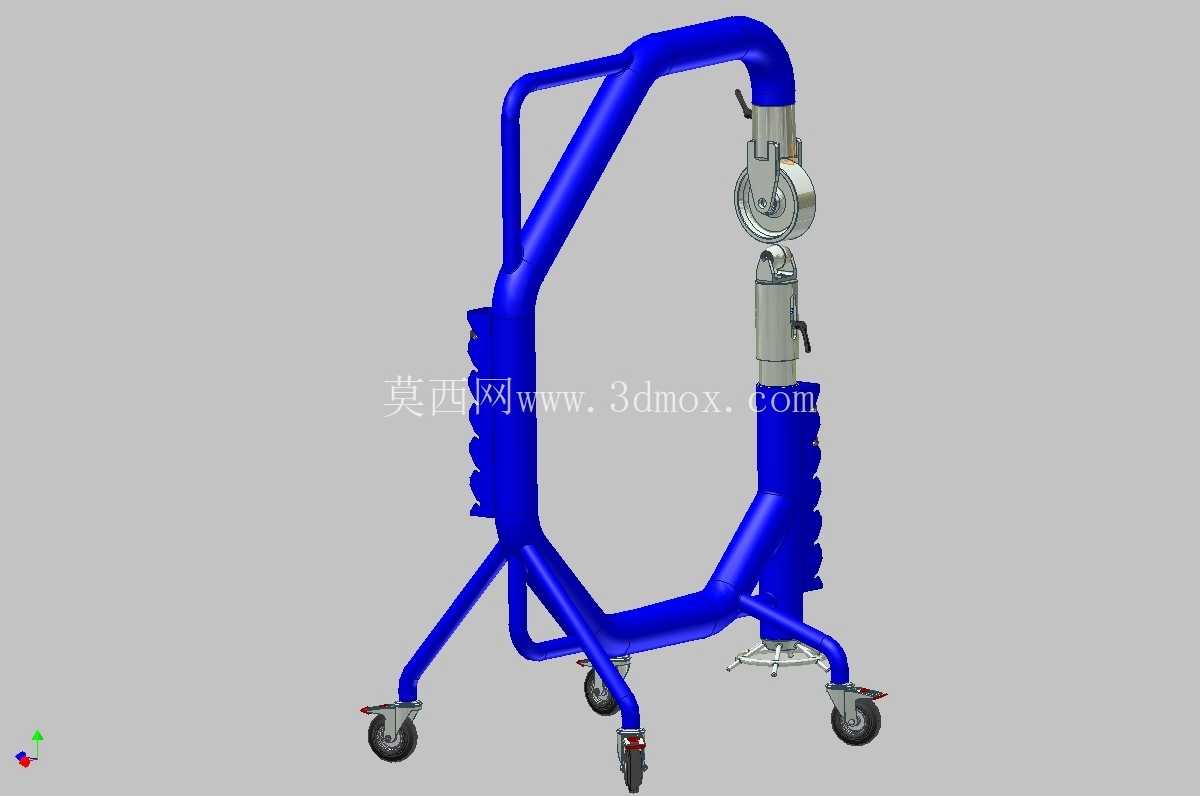

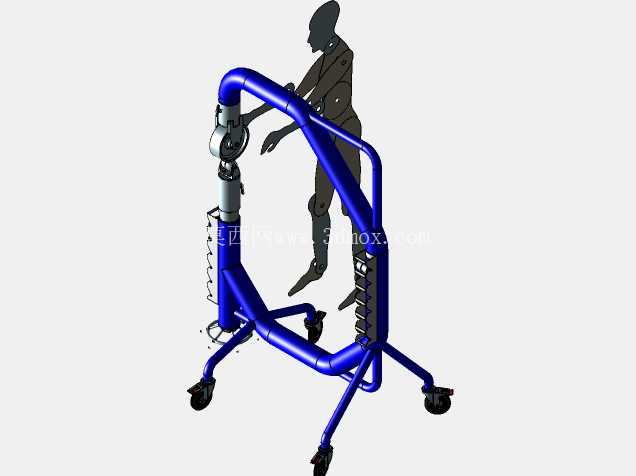

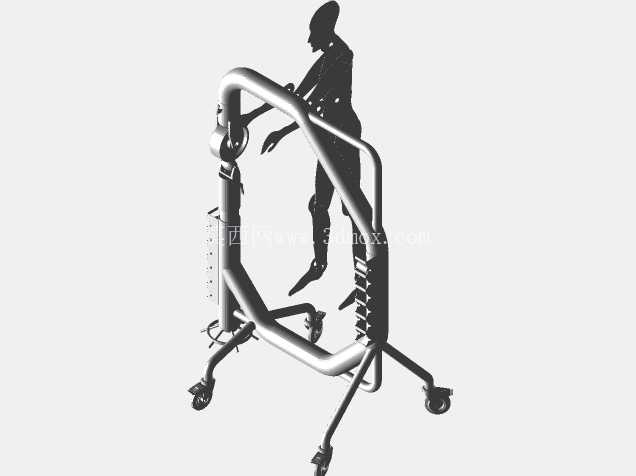

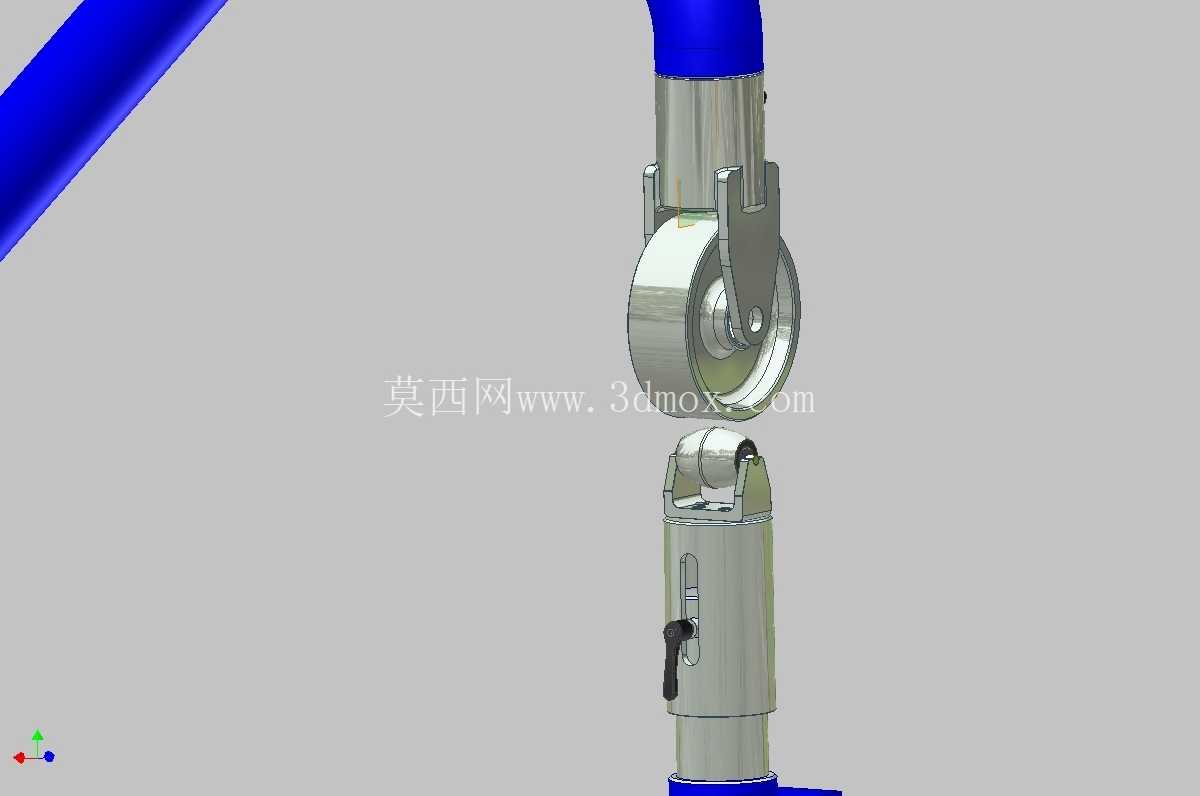

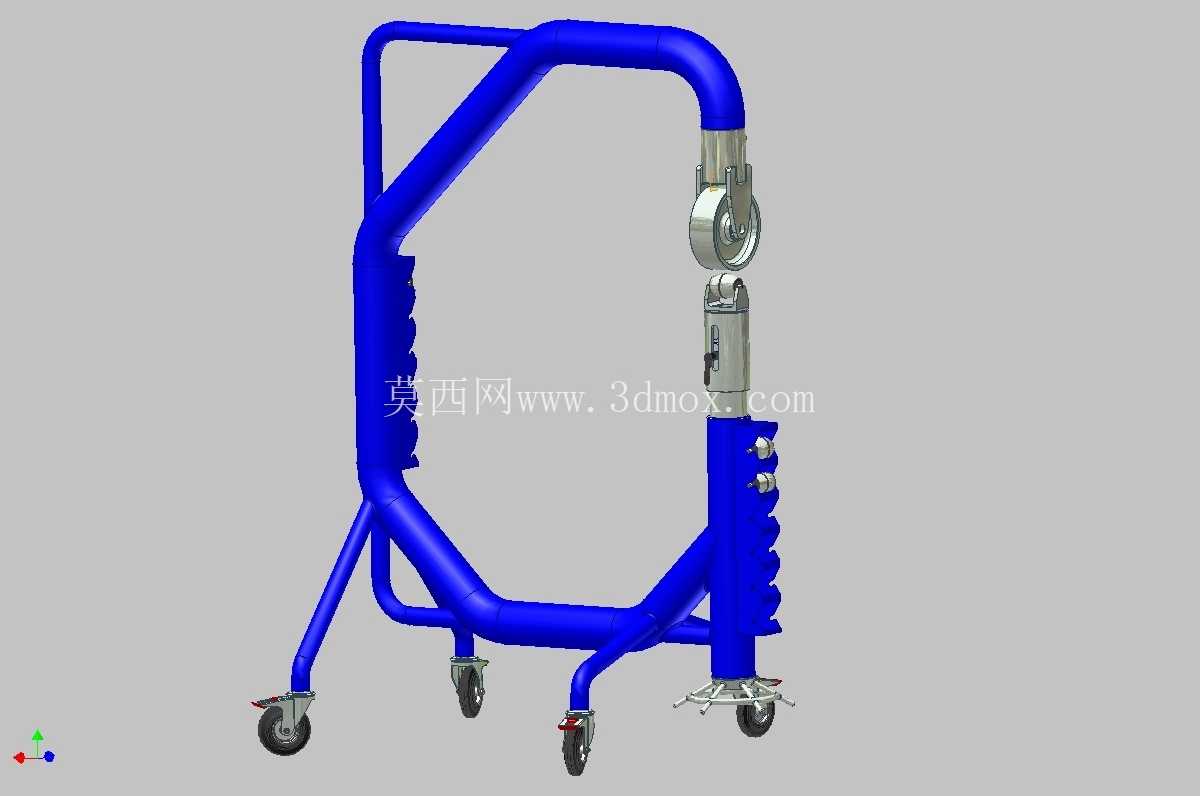

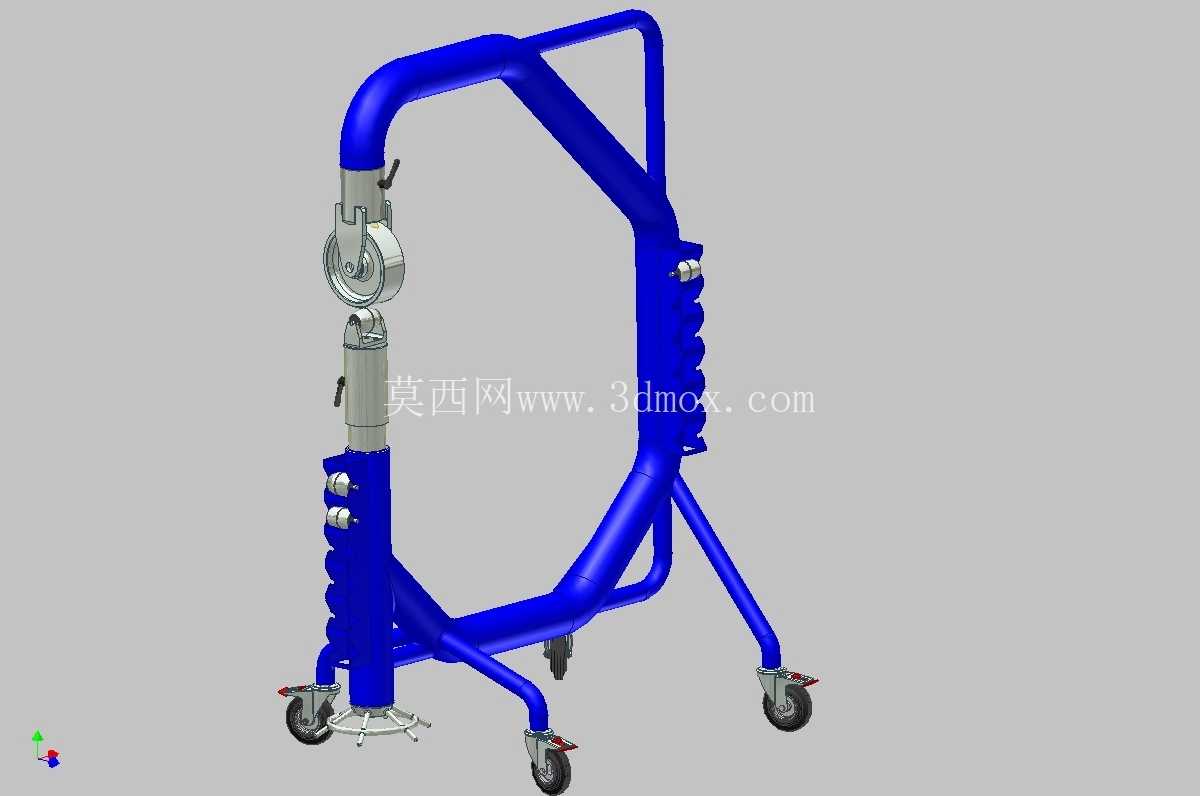

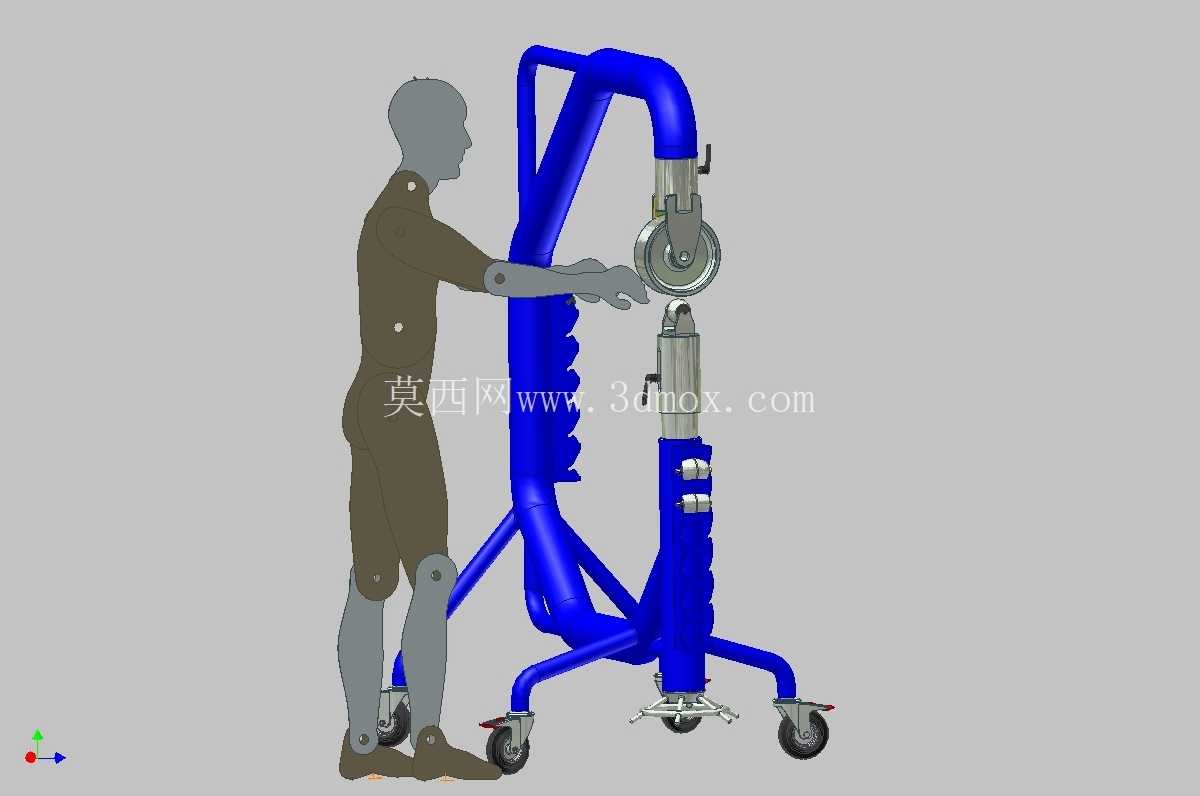

　　该结构主要面向车间内中小型工件的临时支撑、工位转运配套场景设计，在铸造生产线的砂芯周转、铸件清理工位，以及机加工车间的工件临时承托环节都能适配使用，区别于固定高度的焊接式支撑座，这款带脚轮的轮盘结构可以根据工位布局变化灵活推移，不需要额外借助叉车或者液压车就能完成短距离移位，适配多品种小批量的生产排布需求。从功能设计上看，主体立柱采用分段式承力结构，立柱侧面设置的两组锁紧调节件，可根据待支撑工件的高度需求调整立柱伸出长度，调整到位后通过侧面的锁紧件完成径向锁止，避免承重后出现立柱下滑的问题；底部的三脚支撑臂采用等夹角排布，每根支撑臂末端都配置了带刹车的万向脚轮，推移时脚轮可自由转向调整行进方向，到位后踩下脚轮刹车即可将整个结构固定在工位上，不会受工件放置时的侧向力影响出现移位。

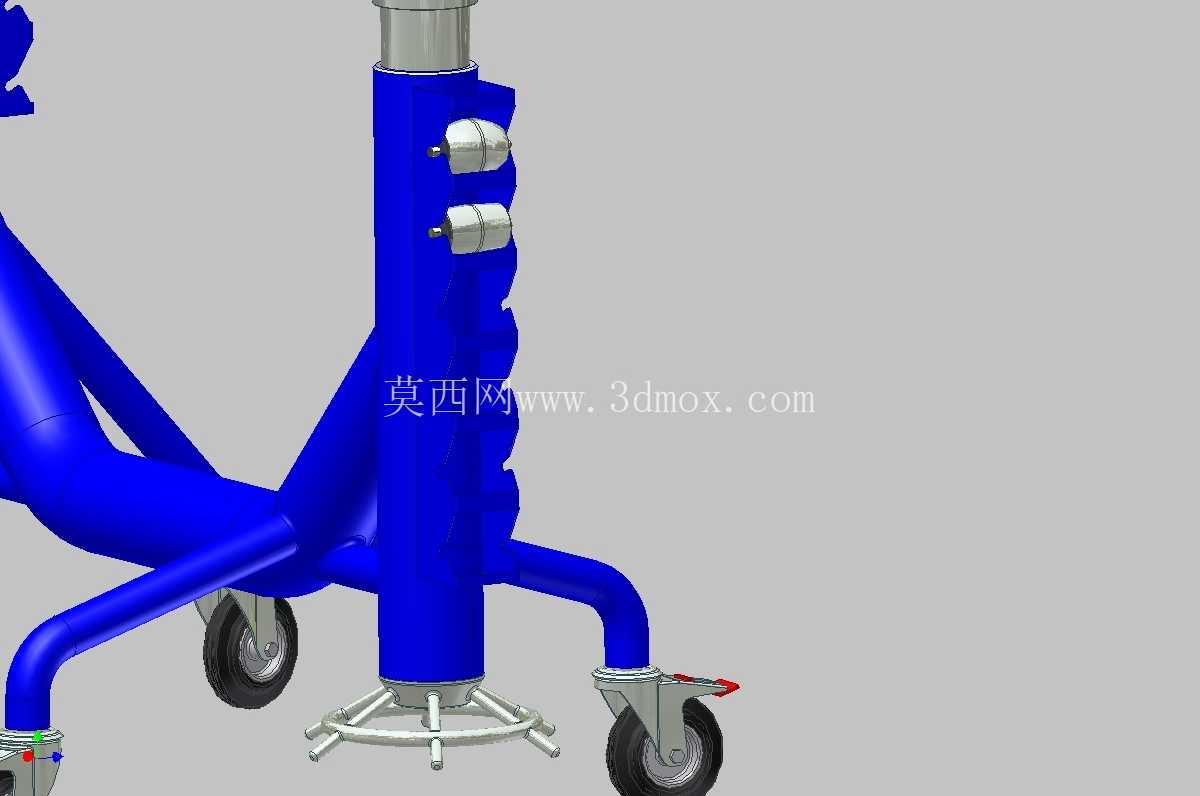

　　立柱最下端的轮盘接触端采用多爪式支撑结构，接触端没有设计成整面圆盘，而是采用放射状的支撑爪，一方面可以减少与工件或者地面接触时的异物卡滞问题，另一方面在支撑带中心孔的工件时，支撑爪可以嵌入孔位周边形成更稳定的限位，避免工件在支撑面上出现滑移。设计过程中优先考虑了承力的均匀性，三根支撑臂的弯折角度经过反复校核，确保整体重心始终落在三脚支撑的投影范围内，即使单侧承受偏载，也不会出现侧翻风险；支撑臂与主立柱的连接位置采用圆弧过渡，避免直角焊接位置出现应力集中，长期承重下不会出现焊缝开裂的问题。

　　从安装边界来看，该结构收拢状态下的占地直径控制在1.2米范围内，脚轮的安装高度预留了100mm的离地间隙，推移过程中可以顺利通过车间常见的地面接缝、薄型轨道凸起，不会出现卡滞；立柱的调节行程覆盖600mm到1200mm的高度区间，可以适配不同高度的工作台、输送线对接需求，不需要额外搭配垫块就能完成高度匹配。在实际使用场景中，这款结构既可以作为铸造工序中砂芯放置的临时周转架，也可以在铸件打磨环节作为可移动的承托架，推移到打磨工位旁承托待加工铸件，减少工人反复搬抬工件的劳动强度；脚轮采用聚氨酯包胶材质，在环氧地坪或者水泥地面上推移时不会留下划痕，也能降低推移过程中的噪音，适配车间内的静音生产要求。

　　立柱上的锁紧件采用快拆式结构，不需要借助扳手等工具，手动扳动即可完成锁紧与松开操作，调整高度时单人即可完成操作，不需要额外配合作业人员；底部的支撑爪采用耐磨材质设计，长期与工件接触磨损后可以单独更换，不需要整体更换底部轮盘结构，降低后期维护成本。整体结构没有采用复杂的传动部件，所有承力部件都采用实心型材加工，抗冲击性能更好，即使在铸造车间这种存在粉尘、少量飞溅物的环境下使用，也不会出现部件卡滞失效的问题，日常维护只需要定期给脚轮轴承加注润滑脂即可，不需要复杂的保养流程。
