矿用宽体长距离皮带输送设备三维设计

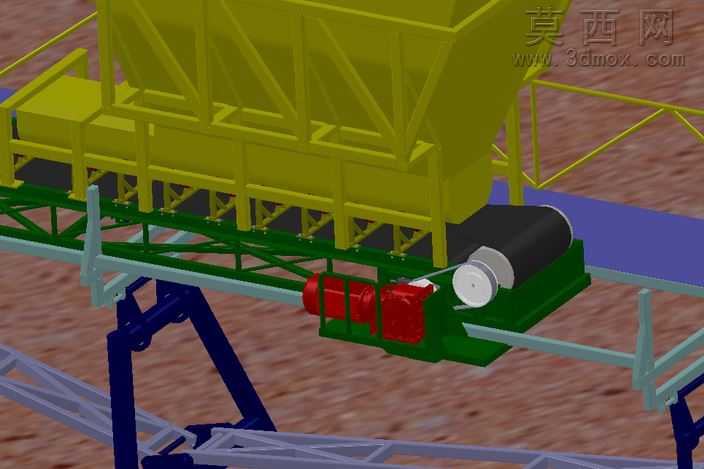

本作品为面向采矿散料转运场景设计的皮带输送设备三维模型，整体采用自顶向下的参数化建模思路完成全结构搭建，建模过程中严格遵循机械设计规范对各功能模块进行尺寸约束与装配校验，确保各部件间无干涉、装配逻辑符合实际生产制造要求。模型完整还原了设备的四大核心结构模块：首先是主体承载机架，采用型钢焊接框架结构建模，对机架的支撑立柱、横向连接梁、侧边防护栏分别赋予不同金属材质，机架表面做喷塑防锈的材质表现，绿色涂装部分模拟工业设备常用的防护漆面，金属框架部分做哑光钢材质感处理，清晰区分不同构件的材质属性。其次是驱动单元模块，完整建模了减速电机、传动滚筒、联轴器等驱动部件，对电机外壳做铸铝哑光材质渲染，传动滚筒表面做包胶防滑的纹理材质处理，清晰呈现动力传递的结构路径。第三是输送承载模块，对宽幅皮带做橡胶材质表现，设置了合理的张紧结构、上下托辊组，托辊采用无缝钢管加端轴的结构建模，还原了托辊转动支撑的装配关系，皮带部分根据设备1500毫米的带宽参数做等比例建模，表面做细微的防滑纹理处理。第四是受料防护模块，建模了顶部的受料护罩结构，护罩采用黄色警示涂装的金属板材材质，护罩与机架的连接支架做了细化建模，还原了护罩的安装固定方式。渲染阶段采用工业产品常用的白背景影棚布光，设置主光源、辅助光与轮廓光，突出各部件的结构轮廓与材质差异，对传动部件的细节做了重点光影表现，让模型整体视觉效果清晰直观。设计过程中针对散料转运的工况需求，优化了机架的支撑跨度与托辊排布密度，确保长距离输送时机架结构具备足够的刚性，同时预留了料斗安装的接口位置，可适配不同的受料场景需求，整体模型结构完整、细节丰富，可直接用于方案展示、结构参考与教学演示使用。
