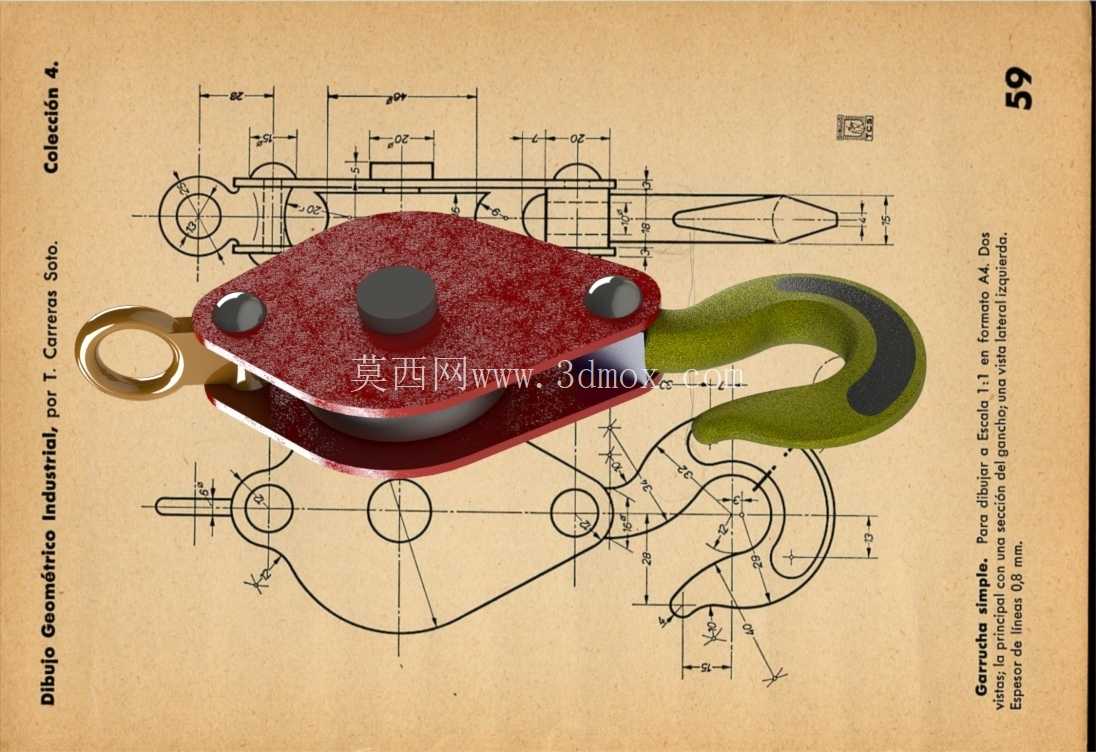

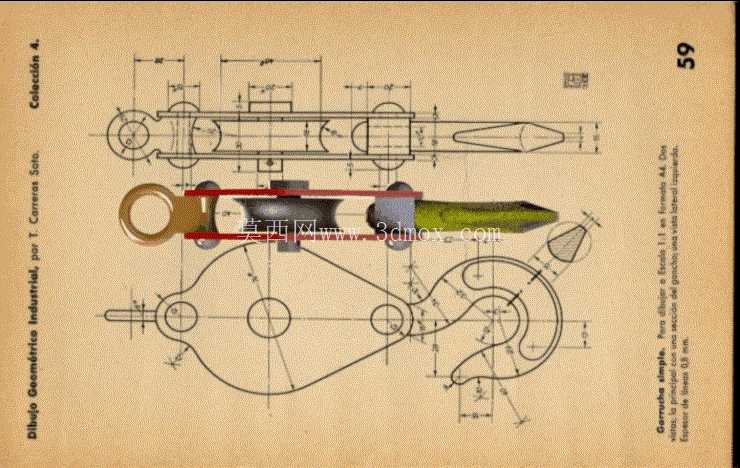

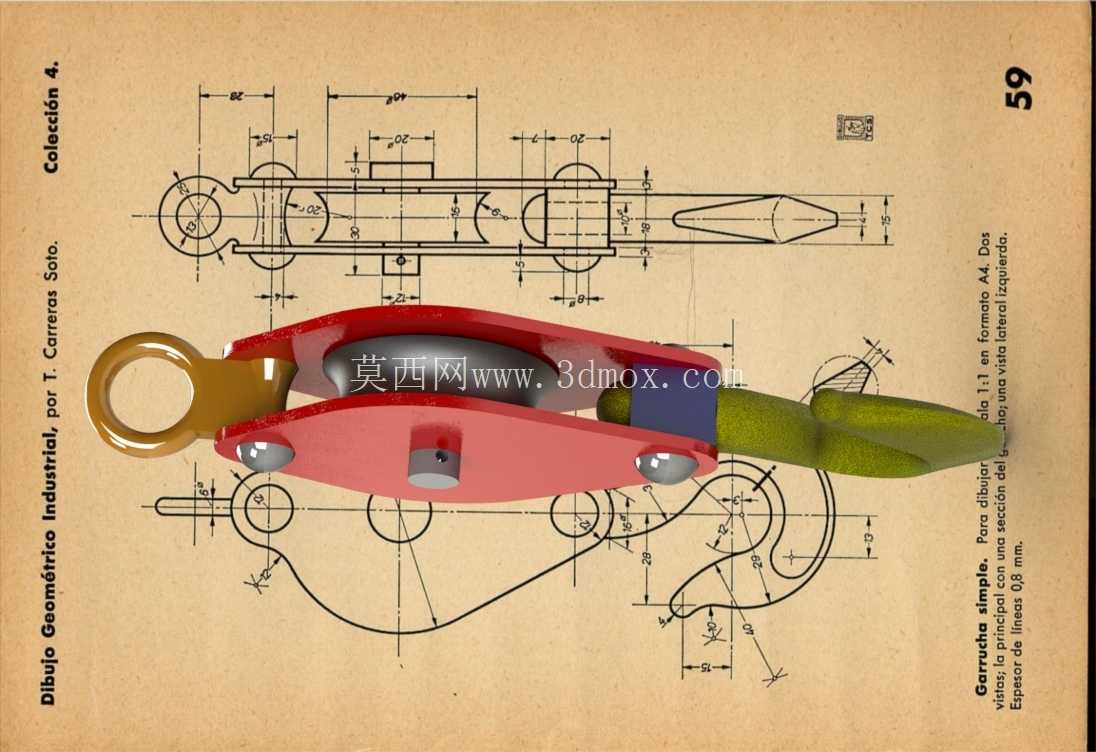

卡雷拉斯式简易起重索具滑车结构设计

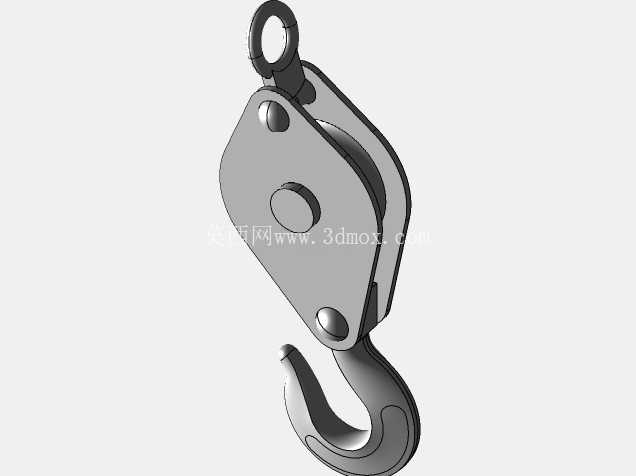

　　这类简易滑车索具多应用在小型起重作业、船舶系泊牵引、户外临时吊装、工坊物料转运场景中，区别于大吨位工业起重滑车，该结构主打轻量化、便携性，适配小载荷的手动牵引、轻量物料移位需求，在渔船甲板作业、小型设备检修吊装、户外施工临时牵引场景中十分常见，无需复杂配套动力结构，依靠人力配合绳索即可完成小范围的载荷牵引、重物起吊作业。从结构功能来看，该滑车整合了吊环、滑轮组、锁舌式吊钩三个核心功能段，顶部吊环用于与上部固定挂点连接，可适配卸扣、固定吊耳等多种连接接口，中部滑轮结构用于承载牵引绳索，将滑动摩擦转换为滚动摩擦，大幅降低牵引过程中的阻力，减少人力牵引的施力强度，末端的锁舌式吊钩用于挂载待牵引或起吊的载荷，自带的防脱锁舌结构可避免作业过程中绳索、吊点从吊钩内滑脱，提升作业过程的安全性。

　　设计层面上，该结构采用一体化的侧板承载设计，两块平行的金属侧板同时作为吊环连接座、滑轮轴支撑座、吊钩连接座的承载基体，省去了多余的连接转接件，既压缩了整体结构的重量，也减少了多部件连接带来的应力集中点，滑轮轴与侧板采用过盈配合加铆接固定的方式，避免作业过程中轴体窜动脱出，吊钩与侧板的连接采用铰接结构，允许吊钩在一定角度范围内自由摆动，适配不同方向的载荷牵引需求，避免侧向载荷对结构造成额外的弯折应力。

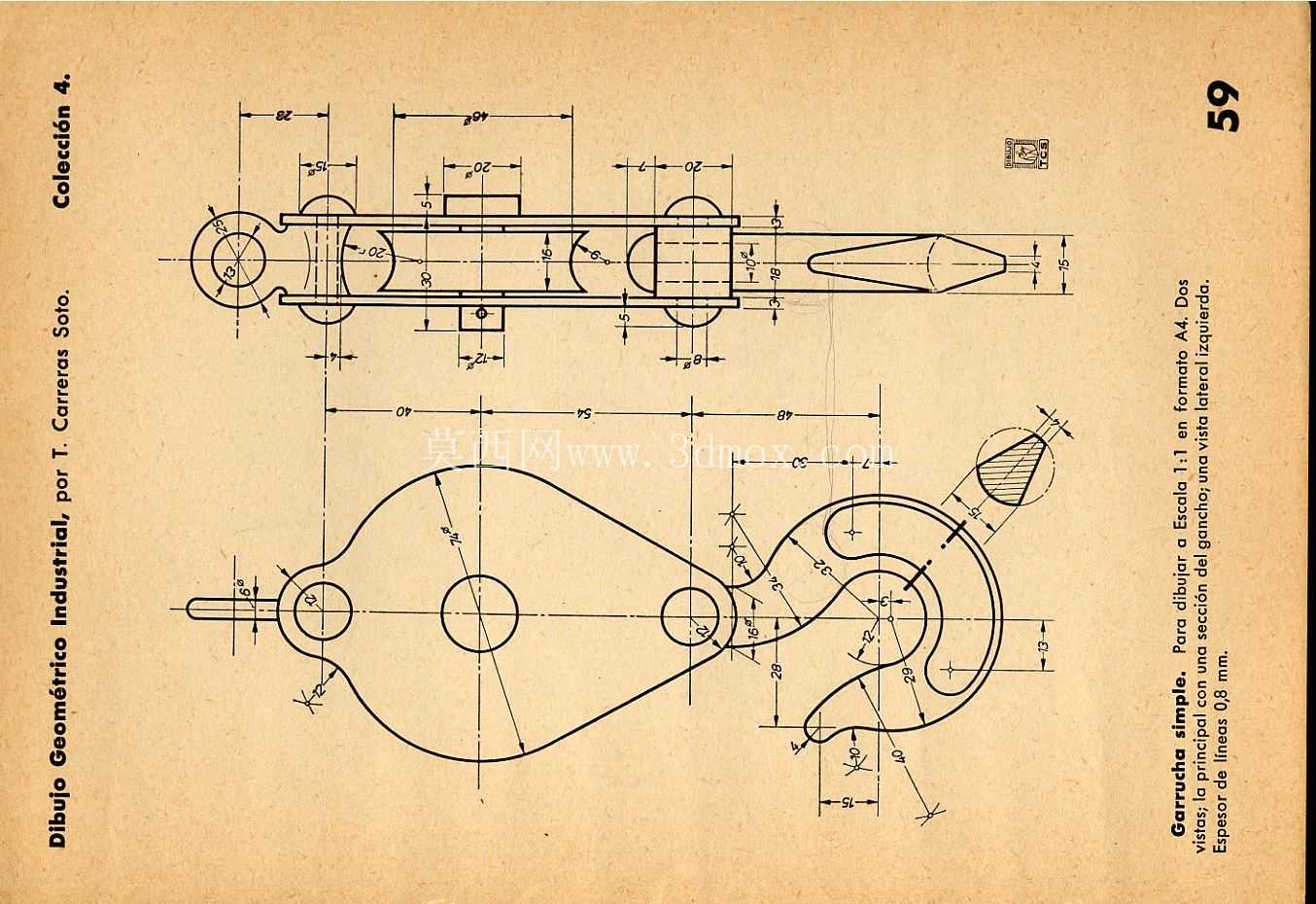

　　从安装边界与尺寸适配角度来看，该滑车整体为长条形线性布局，沿牵引方向的整体长度适配小空间内的安装需求，顶部吊环的内孔尺寸适配常规规格的卸扣与吊点连接，中部滑轮的绳槽宽度适配直径8-12mm的纤维绳或细钢丝绳，绳槽的圆弧曲率经过匹配设计，可避免绳索在滑轮上出现过度弯折，减少绳索的磨损，延长配套绳索的使用寿命；末端吊钩的开口尺寸适配常规的吊环、绑扎带、物料挂点尺寸，锁舌的回弹结构采用内置扭簧设计，无外露凸起结构，避免作业过程中钩挂到周边物件。

　　结构受力层面，设计时针对吊环根部、滑轮轴支撑位、吊钩弯折段三个核心受力位置做了局部加厚处理，侧板在这三个位置的截面宽度大于其他非承载段，可在控制整体重量的前提下，保证额定载荷下的结构强度，避免出现塑性变形；滑轮的轮缘做了圆角过渡处理，不会对绳索产生切割性磨损，滑轮与轴之间预留了合理的配合间隙，即使在户外作业沾染少量泥沙、灰尘，也不会出现卡滞无法转动的情况，适配户外复杂工况下的使用需求。实际使用中，该类滑车不需要复杂的维护保养，作业前仅需检查滑轮转动是否顺畅、锁舌回弹是否正常即可投入使用，相比大吨位滑车，其自重更轻，单人即可携带与安装，非常适合零散的小载荷吊装、牵引作业，在没有电力供应的野外作业场景、小型工坊的物料移位场景中，这类简易滑车的实用性远高于复杂的重型起重配件。
