家用手动螺旋式柠檬榨汁器结构设计

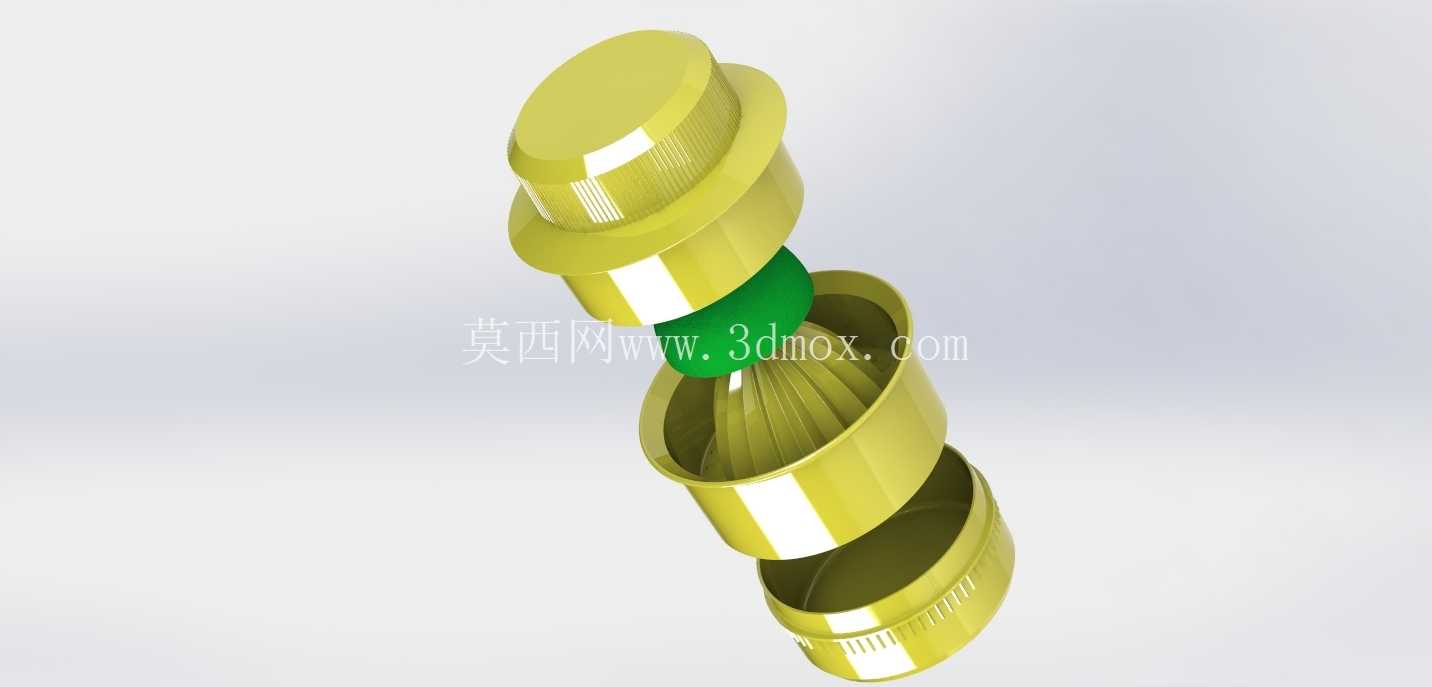

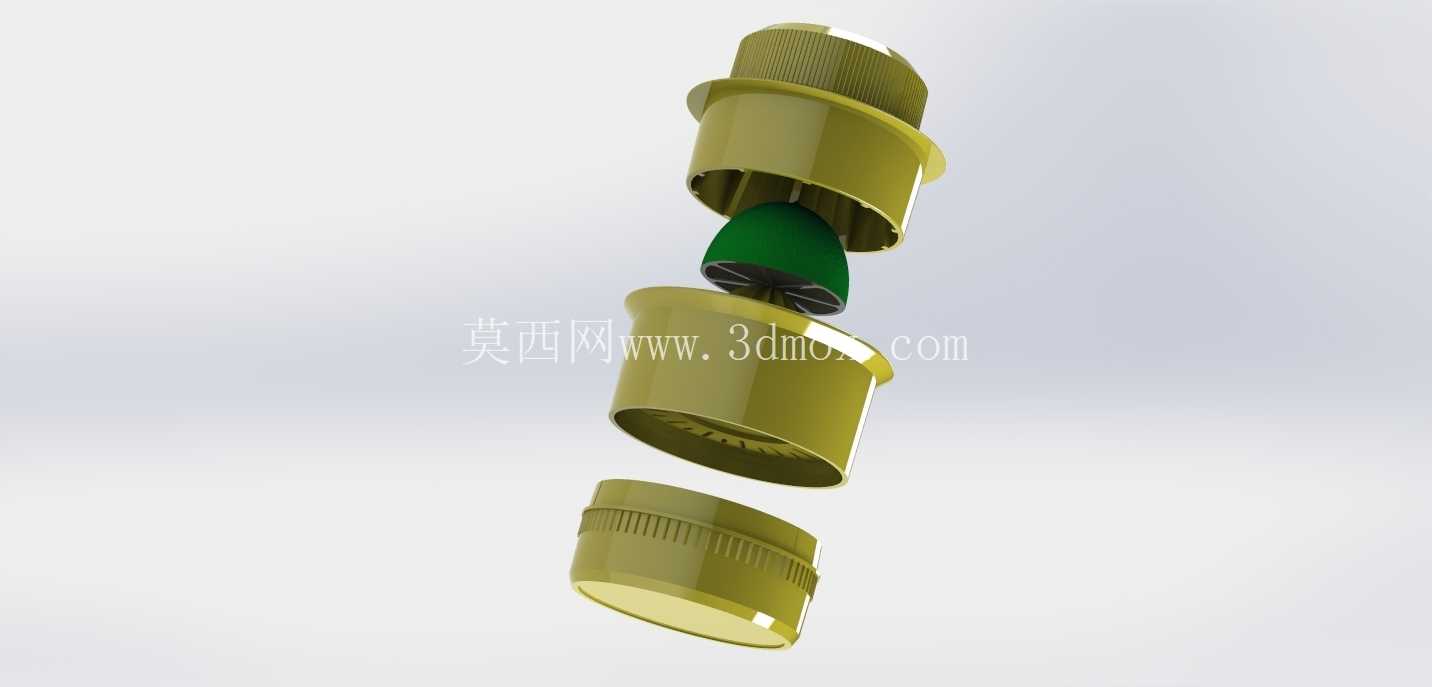

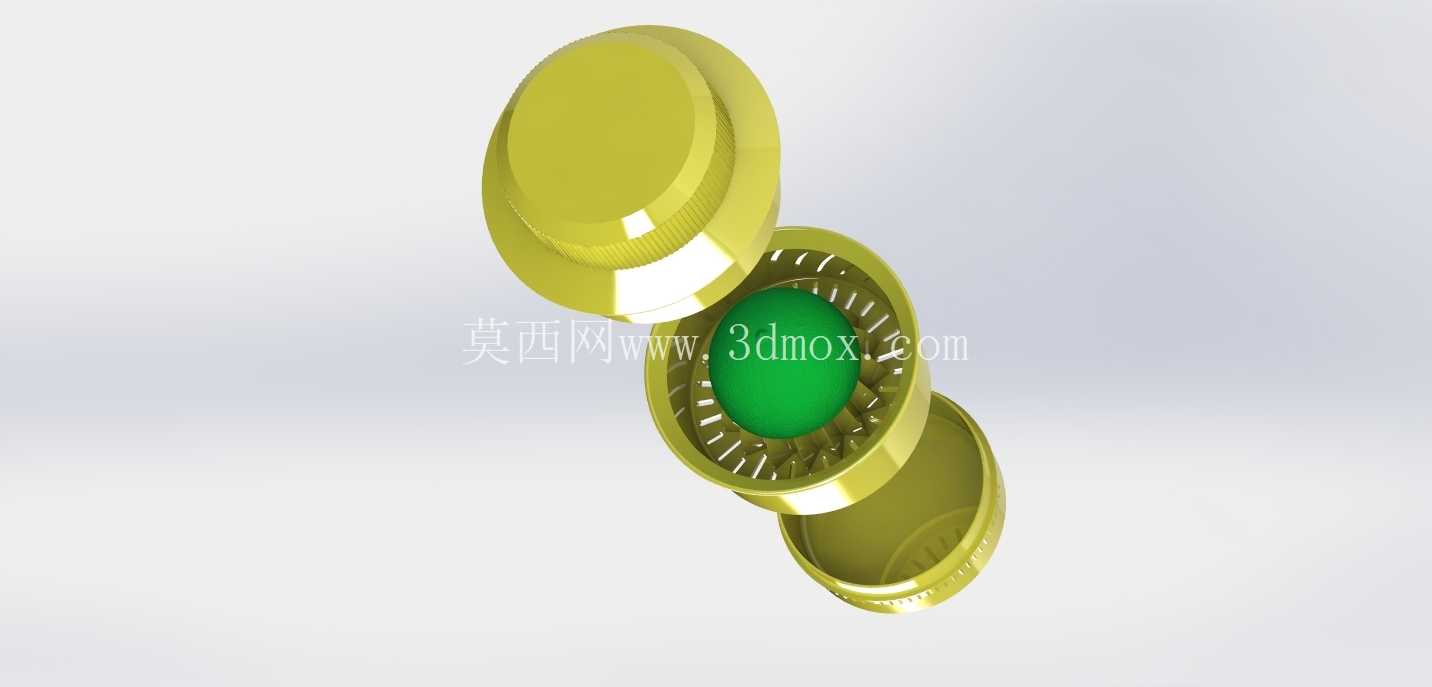

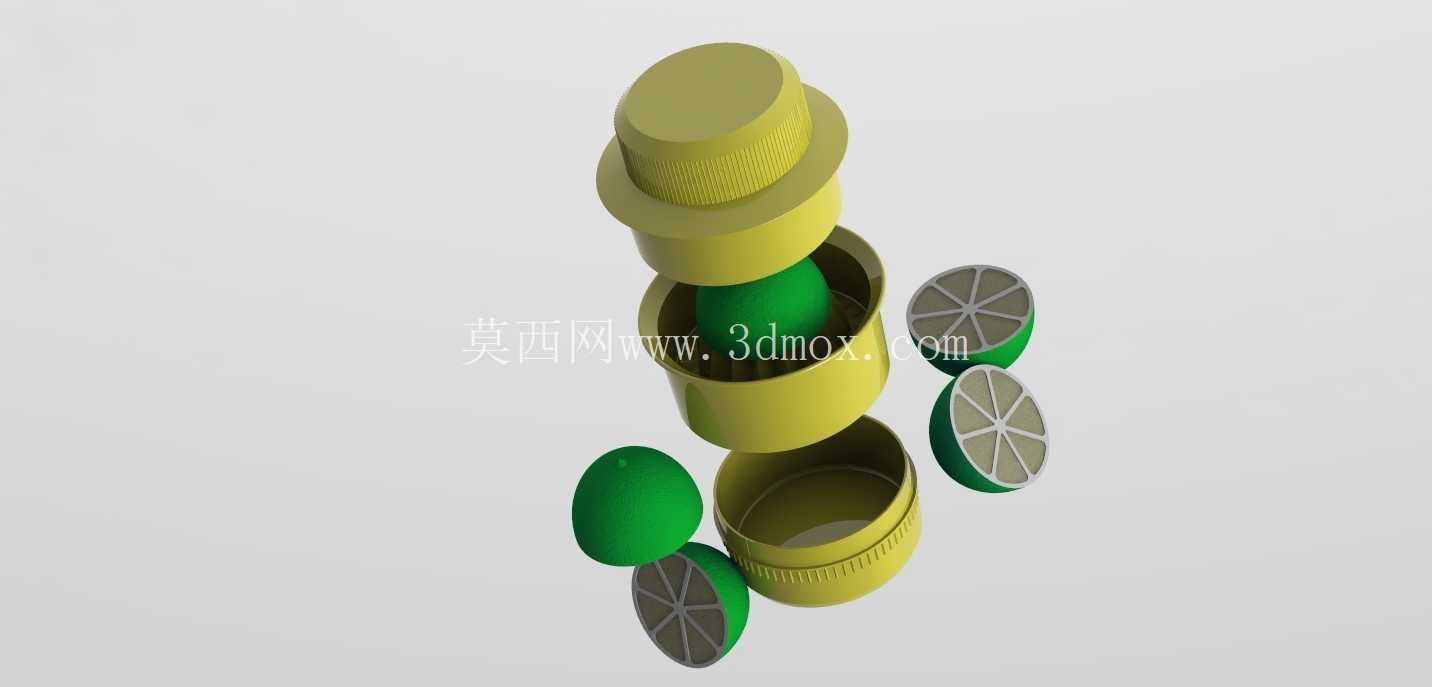

　　从功能实现逻辑来看，设备采用三段式嵌套结构，最下段为集汁容腔，内壁做环形导流槽设计，挤压过程中析出的果汁会顺着槽体流向容腔底部，避免汁液顺着外壁流淌污染操作台面；中段为镂空滤筒，筒壁均匀排布直径2mm的滤孔，孔边做0.2mm的圆角钝化处理，既可以阻挡柠檬籽、粗大纤维落入果汁，也能避免滤孔边缘割伤使用者手部；上段为螺旋压头，压头表面做连续的螺旋凸棱结构，凸棱高度从压头顶端到底部逐步递增，旋转下压过程中可以逐步增大对柠檬切面的挤压力，相比平面直压结构，挤压行程更长，出汁率可提升15%左右，同时螺旋结构自带导向作用，下压过程中无需额外施加过大的垂直压力，仅通过旋转扭矩即可完成挤压，操作力度适配多数人群的手部发力范围。这款手动柠檬榨汁器的结构设计，核心围绕小型家用场景的鲜榨需求展开，区别于电动榨汁设备的复杂电路与大体积，整体采用纯机械螺旋挤压结构，无需外接电源即可完成 citrus 类水果的榨汁作业，适配家庭厨房、户外露营、小型饮品吧台等无供电或追求低噪音操作的使用场景。

　　设计过程中重点考虑了部件的装配与清洗便利性，三个主体部件均采用间隙配合的嵌套连接方式，无额外螺丝、卡扣等细小连接件，拆卸时仅需轴向拔出即可完成拆分，所有接触食材的表面均做光滑圆弧过渡，无清洁死角，可直接放入水槽冲洗，避免果汁残留滋生细菌。从安装与使用边界来看，设备整体最大外径为85mm，总高度为142mm，放置时仅需占用直径100mm的台面空间，无需额外固定结构，自重约210g，移动携带十分便利；压头的最大下行行程为60mm，可适配直径40mm-75mm的对半切开柠檬、青柠，也可用于小型橙子、百香果的挤压取汁，适用食材范围覆盖日常家用的多数小型柑橘类水果。

　　结构强度方面，主体部件采用食品级硬质聚合物材质，壁厚均匀设置为2.5mm，螺旋凸棱位置做局部加厚至3mm，可承受最大15N·m的旋转扭矩，正常使用过程中不会出现部件开裂、滑牙等问题；容腔底部做加厚防滑底垫，放置在光滑台面操作时不会出现打滑移位。细节设计上，压头顶部做直径30mm的平面握持区，表面做细密的防滑凸点，旋转时手部不易打滑；滤筒与容腔的配合位置做1mm高的定位凸台，嵌套到位后会有轻微的卡位触感，避免挤压过程中滤筒随压头同步转动，影响挤压效率。

　　相比市面常见的杠杆式手动榨汁器，这款螺旋式结构的挤压力度输出更线性，不会出现杠杆压合瞬间压力过大导致果汁飞溅的问题，同时整体结构无突出的杠杆手柄，收纳时可直接放入厨房抽屉，不会占用过多竖向收纳空间。在建模过程中，所有配合面均做了拔模角度处理，拔模斜度设置为1.5°，若后续需要开模量产，可直接用于模具设计，无需额外调整结构拔模参数；所有棱边均做R0.5以上的圆角处理，既避免注塑过程中出现应力集中导致的部件变形，也能提升使用时的触感，避免锐边划伤。
