蜗轮螺旋顶升起重机构三维结构设计

项目分类:千斤顶 发布时间:2026-05-21 ID:1152549
  • 蜗轮螺旋顶升起重机构三维结构设计
  • 蜗轮螺旋顶升起重机构三维结构设计
  • 蜗轮螺旋顶升起重机构三维结构设计
  • 蜗轮螺旋顶升起重机构三维结构设计
  • 蜗轮螺旋顶升起重机构三维结构设计
  • 蜗轮螺旋顶升起重机构三维结构设计

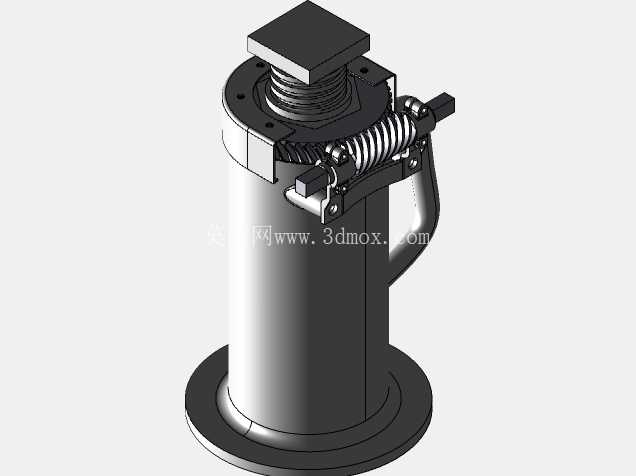

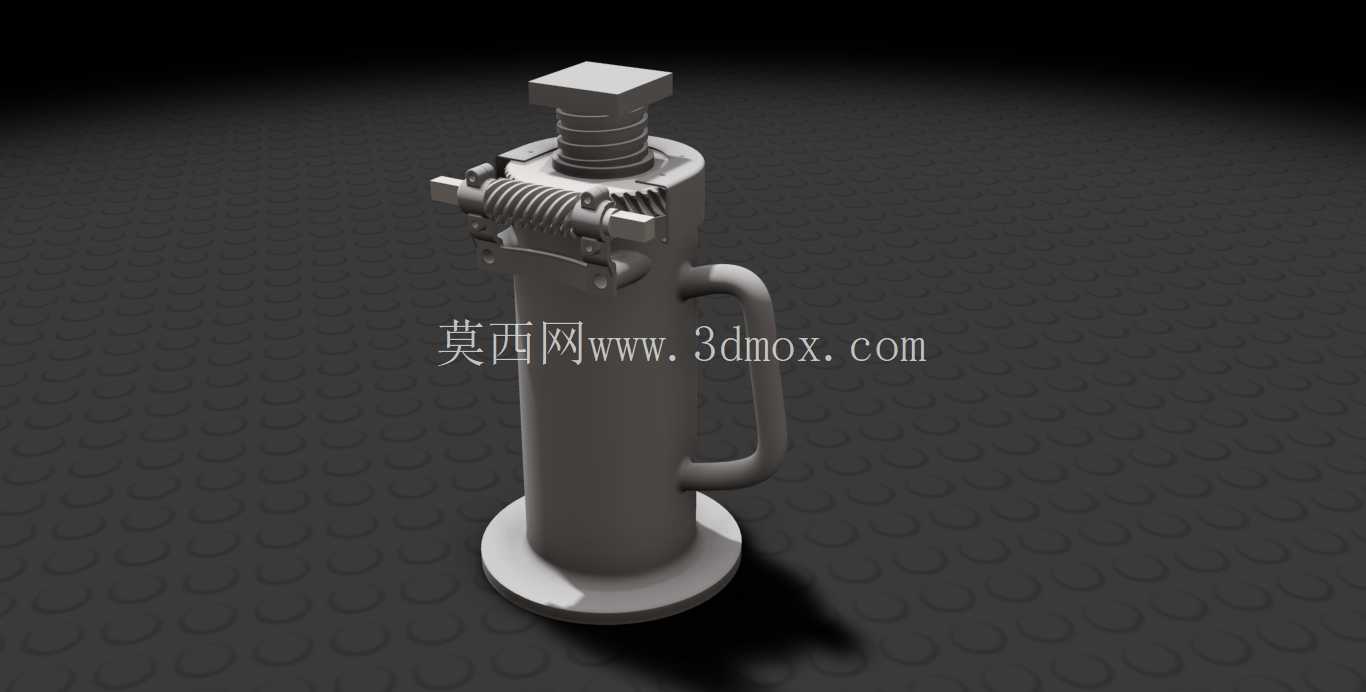

  从结构设计逻辑来看,这套蜗轮螺旋顶升机构采用侧置蜗杆输入的布局,蜗杆轴端预留了通用的方头连接位,既可以配套棘轮扳手手动输入扭矩,也能通过联轴器对接小型减速电机实现电动驱动,不需要额外做复杂的接口改装,就能适配手动、电动两种驱动模式,适配不同作业场景的动力条件。传动副采用阿基米德蜗杆配蜗轮的结构,传动比设计兼顾手动操作的输入力大小和顶升速度的平衡,单臂输入30N左右的力就能实现数吨级的顶升输出,同时利用蜗轮蜗杆传动的自锁特性,当输入扭矩停止后,负载端的反向作用力无法驱动蜗轮反转,不需要额外加装锁止机构就能实现位置保持,大幅简化了整体结构的零件数量,也降低了故障发生的概率。在设备检修、小型构件安装、工装调平这类需要小行程高负载顶升的作业场景里,蜗轮螺旋类顶升装置的应用覆盖度极高,和液压类顶升设备相比,它不存在密封件老化泄漏、长期承重泄压回落的问题,纯机械啮合的传动结构可以在无动力供给的野外、车间临时工位完成稳定的承重支撑,哪怕长时间保持顶升姿态,也不会出现负载滑移的风险,这也是这类结构在重型设备支腿、工装夹具调平、小型构件位移调整场景里被长期沿用的核心原因。

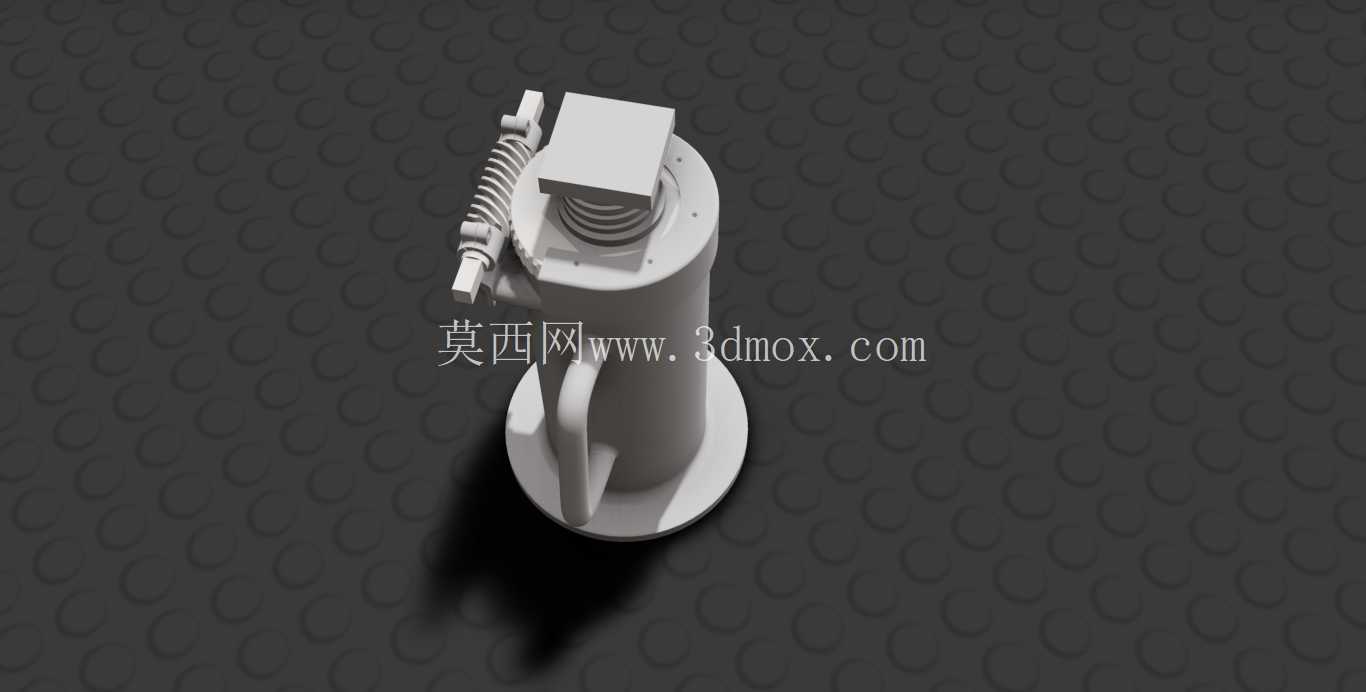

  顶升执行部分采用梯形螺纹传动副,螺杆和顶帽之间做了可转动的分离设计,顶升过程中顶帽和被支撑构件接触后不会随螺杆同步转动,避免接触面因相对滑动产生磨损,也防止顶升过程中构件出现偏移。底座采用大直径圆盘式支撑结构,增大和地面或者支撑面的接触面积,降低单位面积的压强,哪怕在硬度稍低的支撑面上作业,也不会出现底座下陷导致的倾斜风险,侧面设置的一体式握持手柄,方便单人完成设备的转移搬运,不需要额外配置吊装或者搬运工具。从安装边界和尺寸适配的角度来看,这套机构的整体外轮廓没有突出的尖锐结构,所有传动部件都内置在圆柱形壳体内,壳体既作为传动副的容纳腔,也承担承重的结构受力,外壁做了均匀的壁厚设计,在保证结构强度的前提下尽可能控制整体重量,最小收纳高度可以适配低矮空间的顶升作业需求,最大顶升行程覆盖常规小型设备检修、构件调平的常用行程范围,不需要额外加装接长杆就能满足多数场景的使用要求。

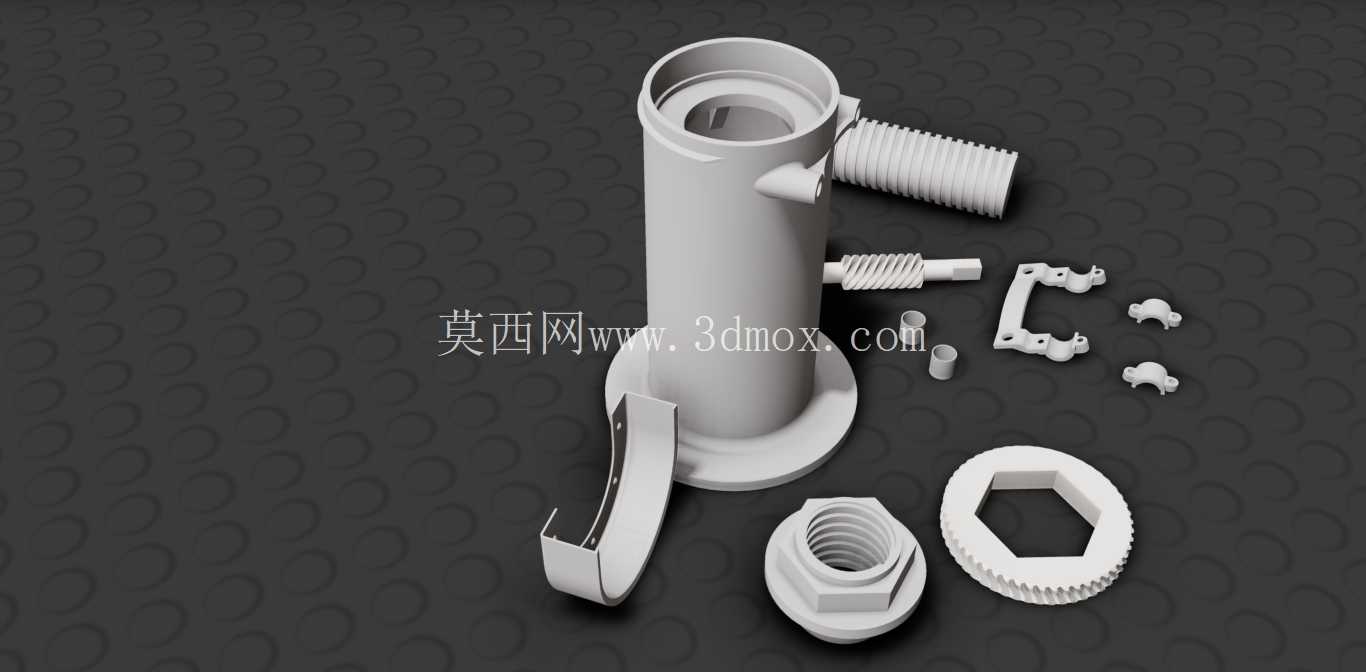

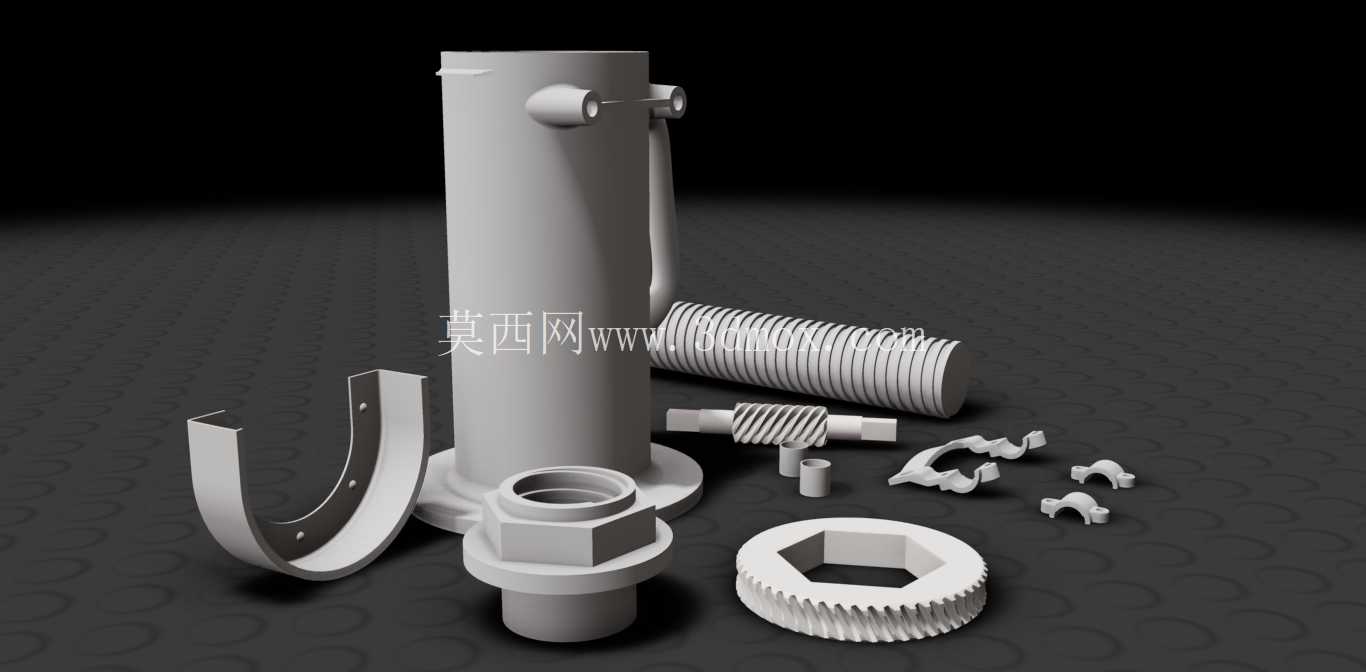

  在结构细节设计上,蜗杆两端采用滑动轴承支撑,端盖处设置防尘密封结构,避免作业环境中的粉尘、碎屑进入啮合面造成磨损,延长传动副的使用寿命;蜗轮和螺杆之间采用键连接传递扭矩,螺杆和壳体之间设置导向铜套,保证螺杆升降过程中的同轴度,避免出现卡滞、偏磨的问题;顶帽顶面做了防滑纹理处理,和被支撑构件接触时能增大摩擦力,防止顶升过程中出现滑脱风险。和传统的齿条类顶升工具相比,蜗轮螺旋结构的顶升过程更平稳,传动过程无冲击,哪怕是对支撑稳定性要求极高的精密设备调平场景,也能实现毫米级的高度微调,不会出现突然下落或者行程窜动的问题。

  在实际选型适配的时候,需要注意安装空间的预留宽度,因为侧置的蜗杆部分会在主体圆柱外伸出一定长度,布置工位的时候要预留足够的操作空间,保证扳手或者电机连接后有足够的转动空间;底座的支撑面要尽量保持平整,如果是在不平整的地面使用,可以在底座下方垫硬质垫板,避免受力不均导致壳体变形;日常维护只需要定期向啮合面注入润滑脂,就能保证传动的顺畅性,不需要复杂的保养流程,适合在各类复杂作业环境下长期使用。这套结构的三维建模完整还原了所有零件的配合关系,包括蜗轮蜗杆的啮合间隙、梯形螺纹的配合公差、各支撑部位的装配关系,在做同类产品设计改型的时候,可以直接调整螺杆直径、螺距、蜗轮模数来适配不同的负载要求,也可以根据使用场景修改底座形式、顶帽结构,满足不同行业的个性化使用需求。
