钣金型材横向滑动冲压弯曲工装结构

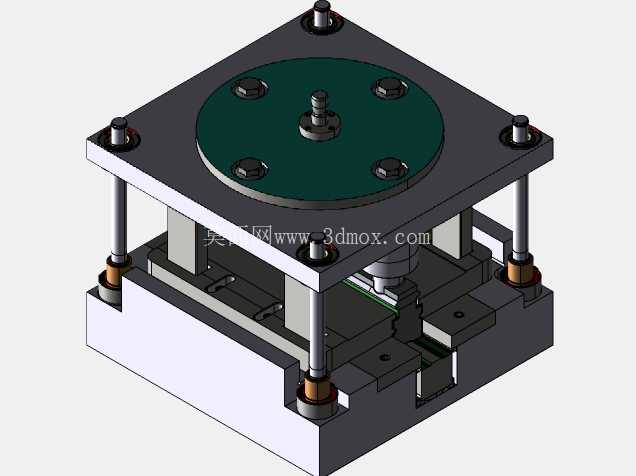

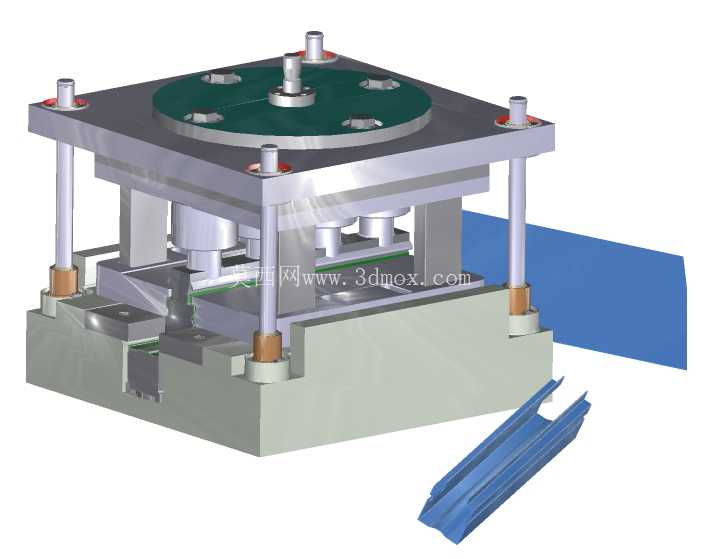

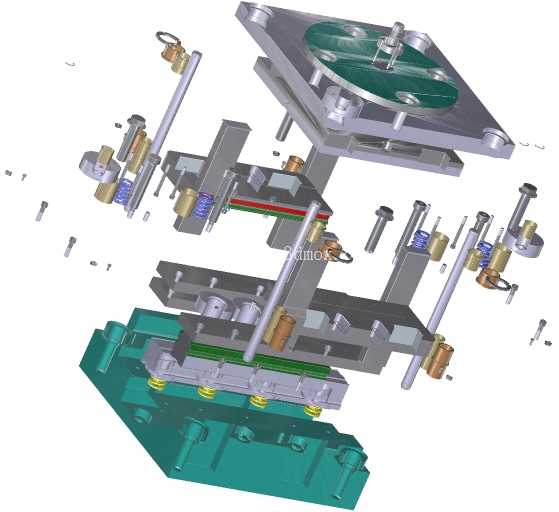

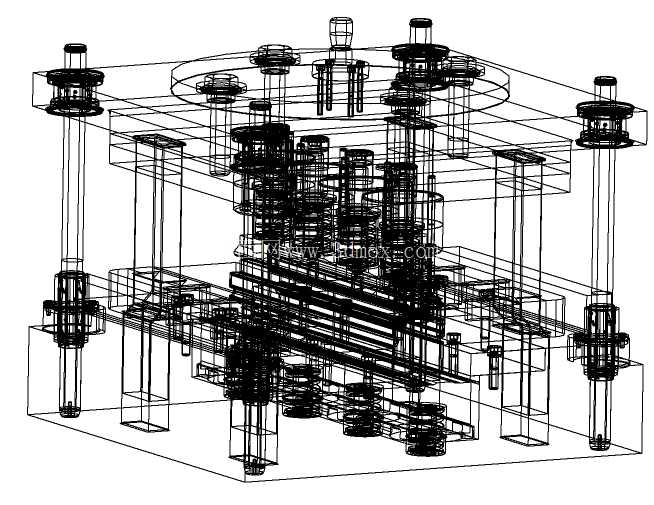

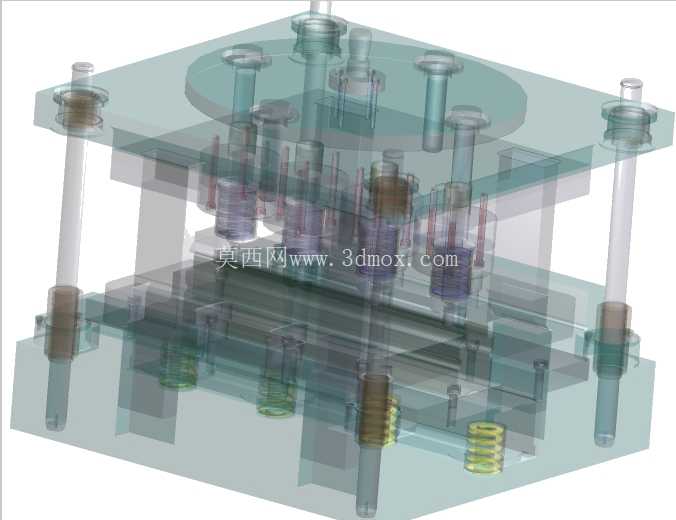

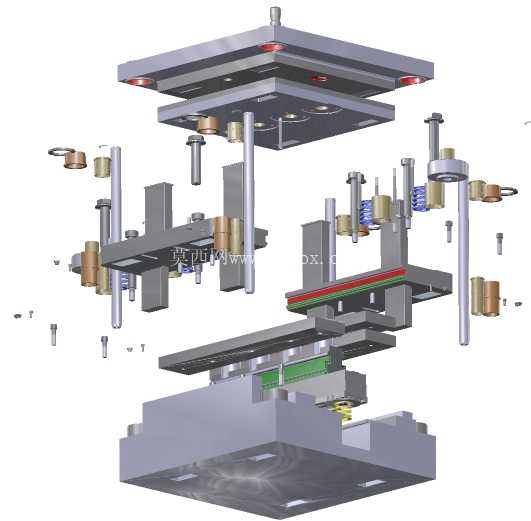

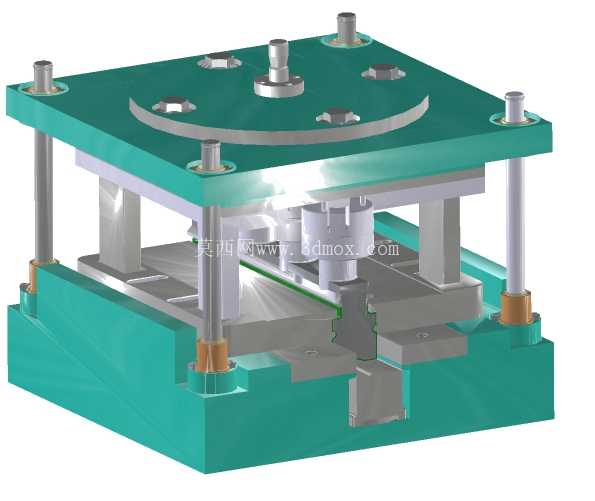

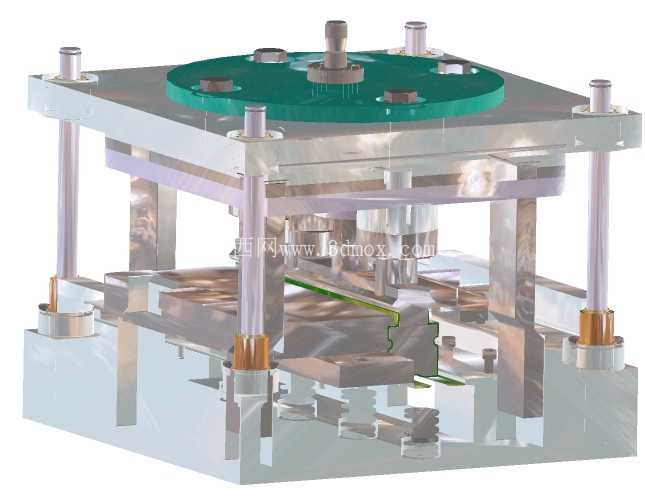

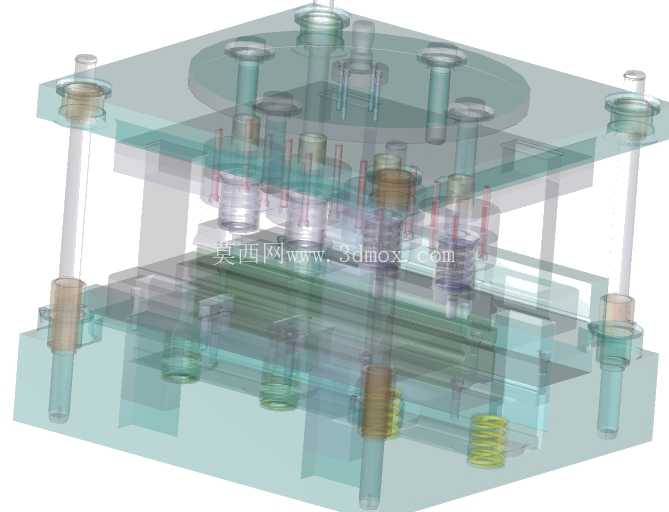

　　这套弯曲工装主要面向钣金型材的批量折弯加工场景，在五金冲压、家电钣金配件、汽车结构件小件的生产线中，这类工装常安装于普通开式压力机的滑块与工作台之间，配合自动化送料机构完成连续冲压作业，替代传统的人工折弯工序，将单工序的加工节拍压缩至秒级，同时规避人工折弯带来的角度一致性差、棱边压伤等常见质量问题。从结构布局来看，整套工装采用标准的模架导向体系，四根独立导柱搭配可拆卸导套完成上下模的合模导向，导柱的安装位置避开了成型工位的操作空间，上下模座采用加厚钢板加工而成，能够承受连续冲压过程中的偏载冲击，避免长期使用后模架变形导致的成型精度偏移。

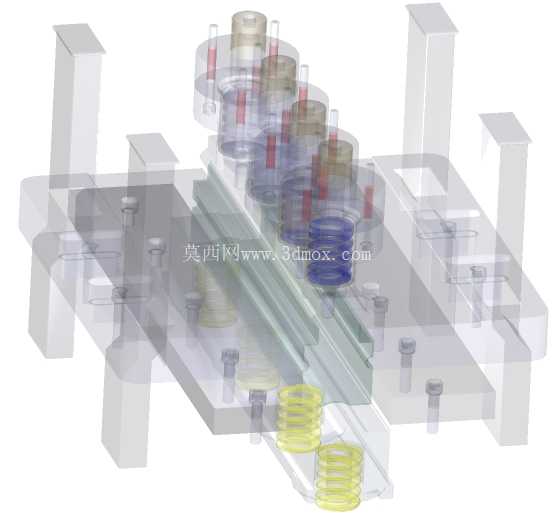

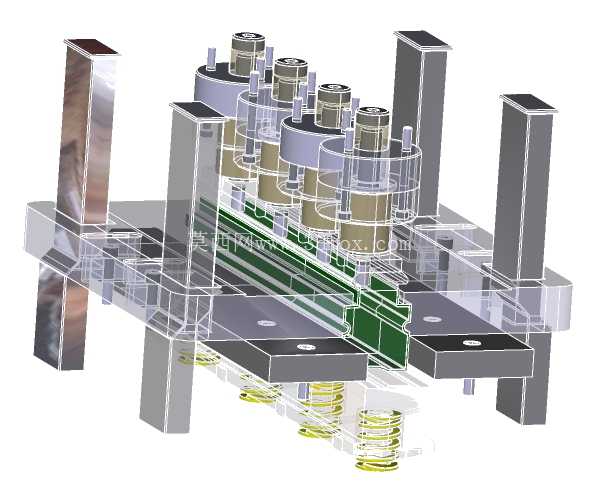

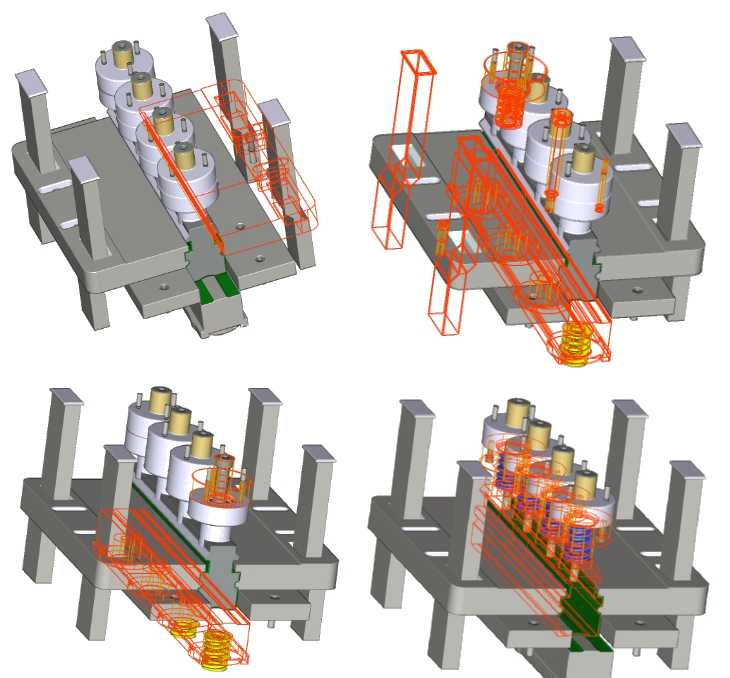

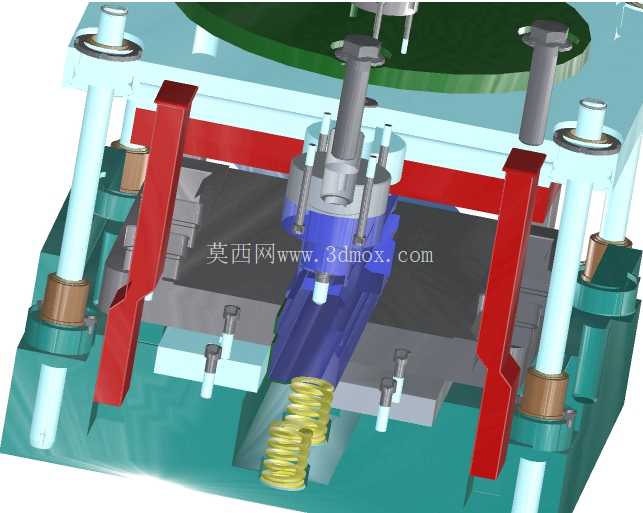

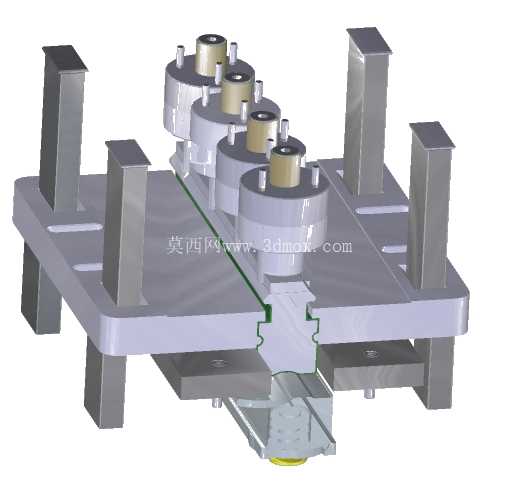

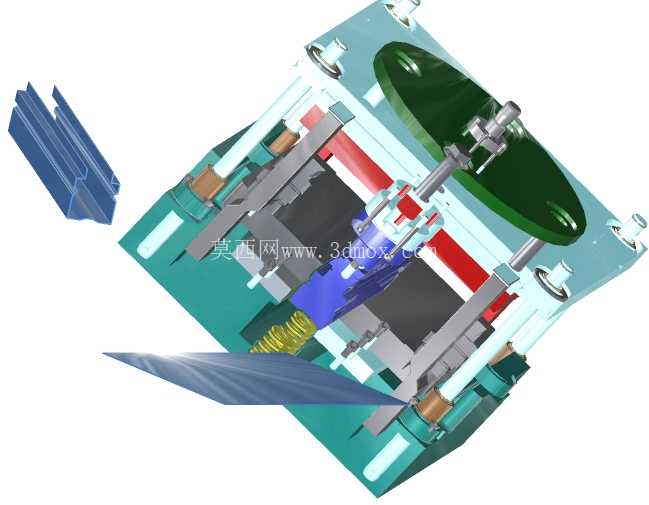

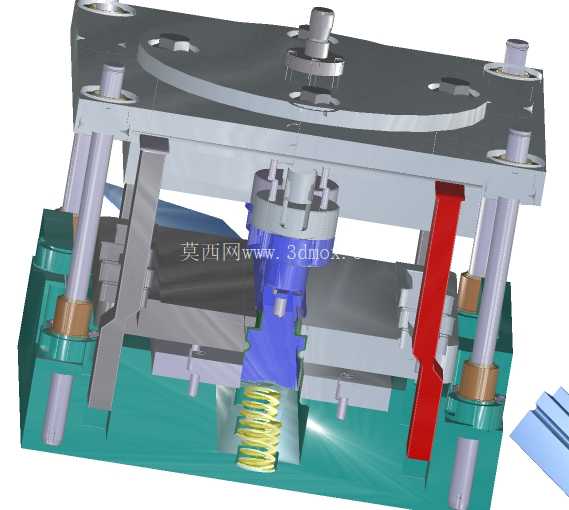

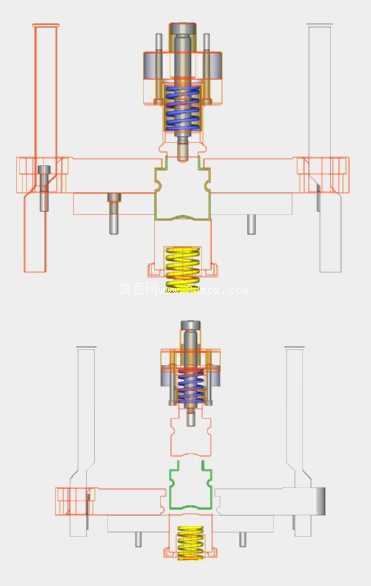

　　核心的成型单元采用横向滑动与垂直冲压结合的复合运动逻辑，上模下行过程中，斜楔结构先驱动横向滑块完成预定位，将待加工的型材毛坯推送至成型型腔的指定位置，随后成型冲头垂直下行完成折弯冲压，这种结构设计能够解决常规垂直冲压无法完成的侧向折弯成型需求，同时减少多工序周转带来的定位误差。横向滑块的导向采用嵌入式导轨结构，导轨与滑块之间预留了合理的配合间隙，同时设置了耐磨板减少长期滑动带来的磨损，耐磨板采用快拆结构设计，磨损后无需拆解整套工装即可完成更换，大幅降低设备维护的停机时间。

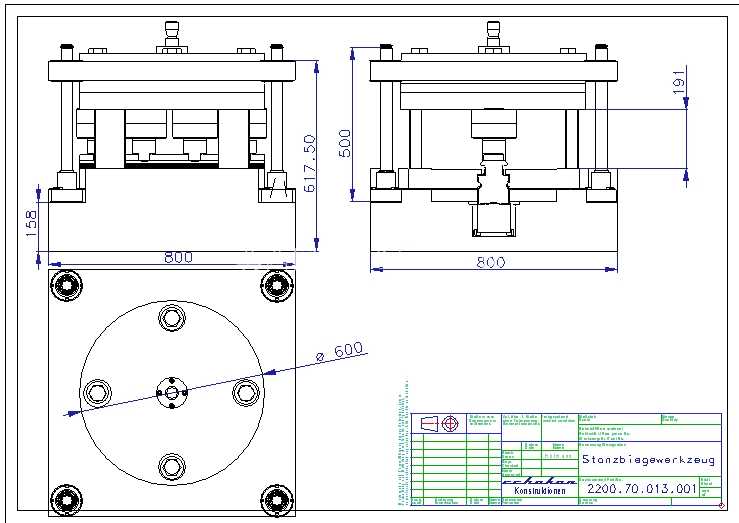

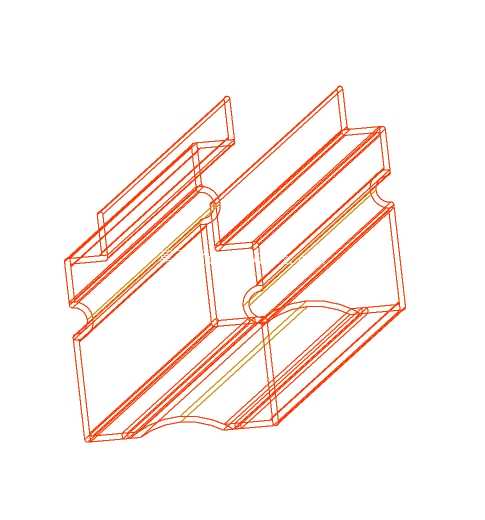

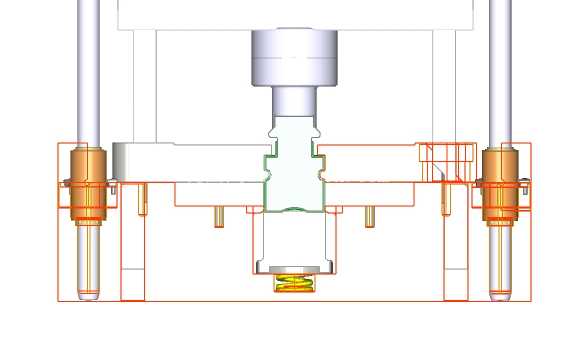

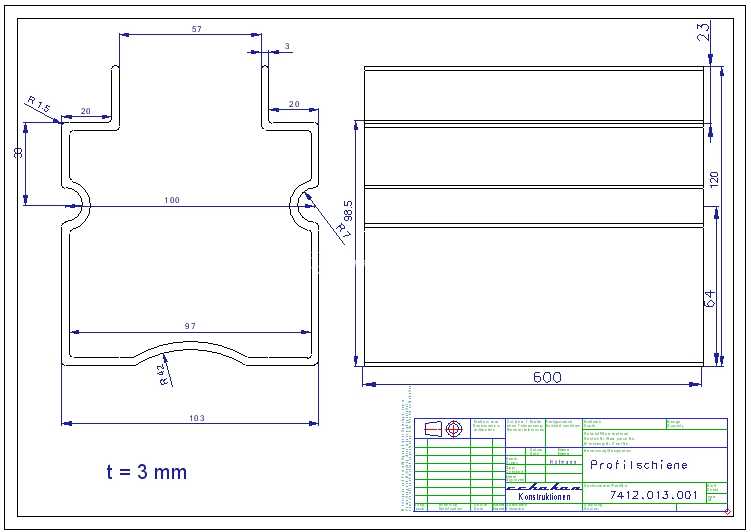

　　成型冲头与下模型腔的配合间隙根据待加工钣金的料厚设置了合理公差，针对常见的0.8-2mm厚度冷轧钢板，间隙控制在料厚的10%-15%区间，既能够保证折弯处无明显毛刺，又能避免冲头与型腔发生刚性碰撞导致的刃口崩损。从安装边界来看，整套工装的闭合高度适配市面上多数100-160吨开式压力机的安装参数，上下模座的安装槽采用标准的T型槽间距设计，无需额外加工转接板即可完成设备装夹，模架的周向尺寸控制在压力机工作台面的安全范围内，预留了足够的送料与取件操作空间，同时在模架的对应位置设置了安全检测传感器的安装位，可对接冲床的安全控制系统，当出现送料不到位、工件未取出的异常情况时，设备可自动停机避免工装损坏。在实际生产应用中，这套工装可兼容多种截面形状的型材折弯需求，仅需更换对应的成型冲头与型腔镶件，即可快速切换加工产品，镶件采用标准化的安装接口，换型过程无需重新调整整体合模间隙，单批次换型时间可控制在30分钟以内，适配中小批量多品种的钣金加工生产需求。结构设计过程中，针对折弯过程中常见的型材回弹问题，在成型型腔处设置了回弹补偿角，根据不同材质的屈服强度参数调整补偿量，保证折弯后的工件角度公差控制在±0.5°以内，无需后续的人工校形工序。

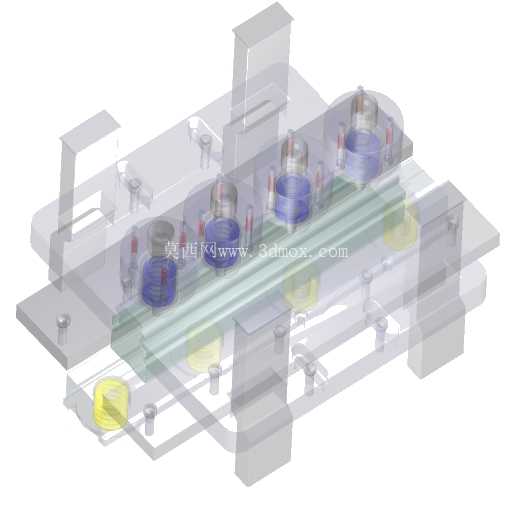

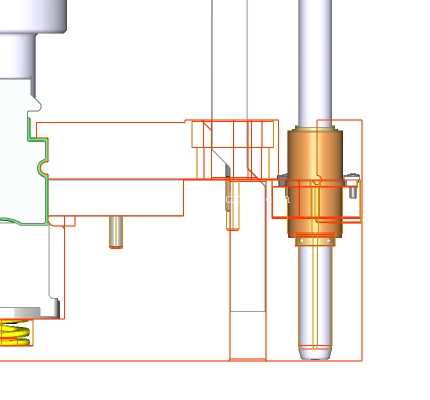

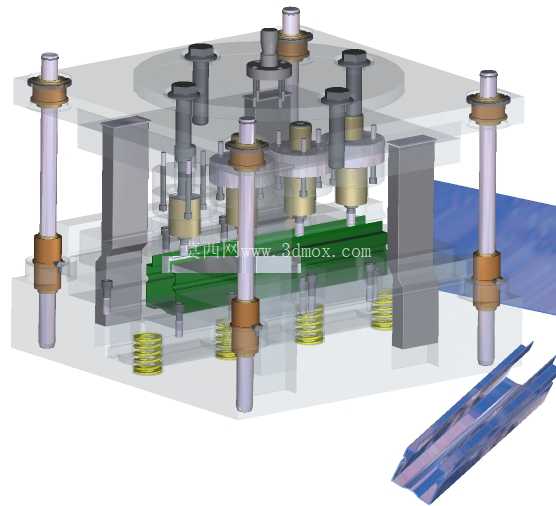

　　同时，工装的卸料结构采用弹性卸料板搭配独立弹簧复位，弹簧的预压力根据料厚与成型力合理匹配，既能够保证冲压过程中毛坯被稳定压紧，避免成型过程中出现料片偏移，又能在开模后顺利将工件从冲头上脱离，防止工件卡模影响连续生产。导柱的润滑采用内置油槽设计，日常维护时仅需在注油孔添加润滑油即可完成导柱导套的润滑保养，无需拆解模架，降低了一线操作人员的维护难度。整套结构的受力部件均经过受力仿真验证，在满负荷连续冲压工况下，核心受力部件的变形量控制在0.02mm以内，能够保证长期使用后的成型精度稳定性，适合规模化量产的钣金加工车间使用。
