可调节壁挂式电视墙挂架结构设计

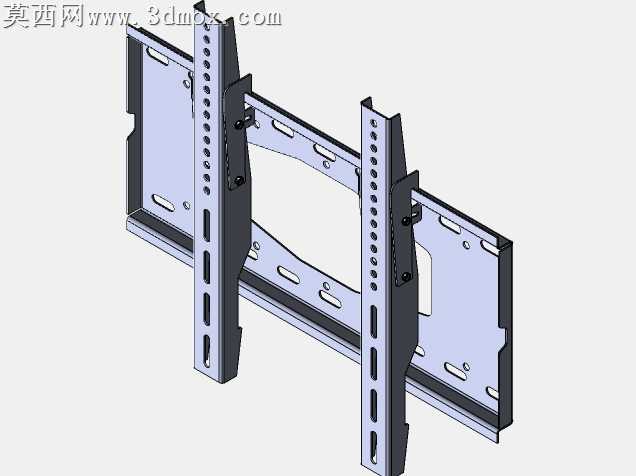

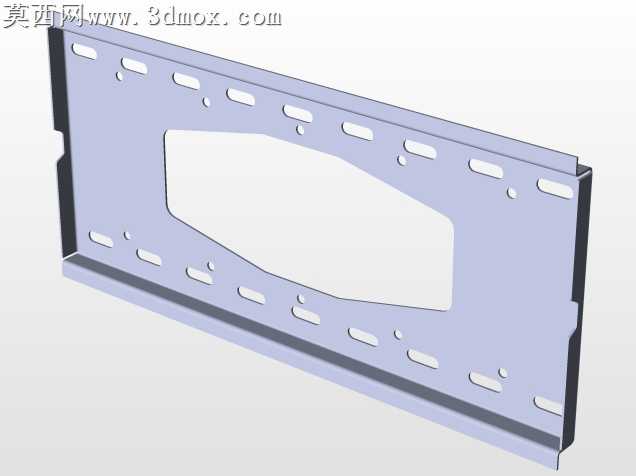

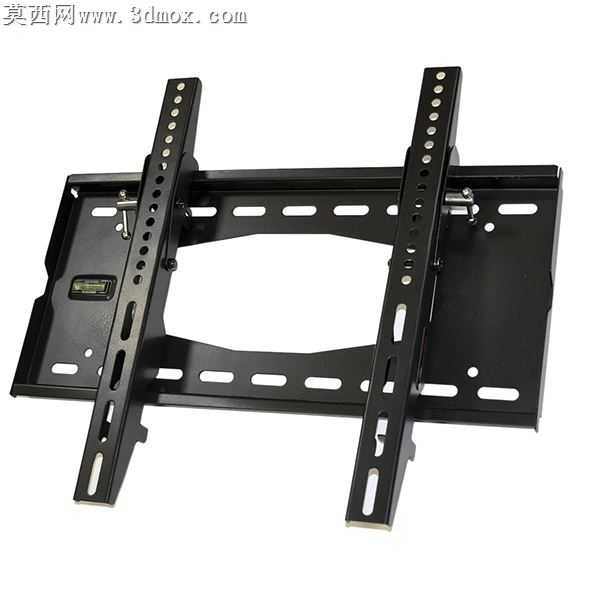

本作品为壁挂式电视墙挂架的三维设计方案，整体采用冷轧钢板冲压成型的结构逻辑进行建模，在三维建模过程中严格遵循五金冲压件的工艺特性，对每一处板材折弯、冲孔、压型特征都做了精准还原，确保模型可直接对接生产开模环节。建模阶段首先搭建挂架的整体装配骨架，区分墙面固定底座与电视连接挂臂两大核心模块：墙面固定底座采用大面积整板结构，预留多组长条形调节安装孔，适配不同间距的墙面膨胀螺栓安装需求，底座中部做镂空减重设计，在保证结构刚性的前提下降低整体用料重量，同时预留水平校准泡的安装位，方便用户安装时快速调平；两侧的电视连接挂臂采用等距圆孔阵列设计，可适配不同孔距的电视背部安装位，挂臂与底座之间采用铰接连接结构，内置角度调节锁紧机构，可实现小范围的俯仰角度调节，满足不同观看视角的使用需求。材质渲染阶段，整体采用哑光黑色喷塑的金属材质表现，还原五金挂架的真实表面质感，对冲压边缘的轻微圆角、安装孔的冲切面细节都做了材质区分，金属部件的反光度调整为低反光哑光效果，贴合实际产品的表面处理工艺，锁紧螺丝、调节扳手等小部件采用镀锌金属材质，与主体黑色喷塑层形成视觉区分。设计过程中充分考虑安装容错性，所有安装孔位都预留了足够的调节余量，挂臂与底座的连接部位做了防脱限位设计，避免安装过程中电视滑落的风险，整体结构无多余冗余部件，在保证承重强度的前提下尽可能压缩挂架整体厚度，实现电视贴近墙面的安装效果，兼顾实用性与美观性。建模过程中对所有配合间隙都做了合理预留，确保铰接部位转动顺畅、锁紧机构固定牢靠，每一处折弯的R角都匹配常规冲压工艺的加工参数，避免出现无法生产的尖锐直角或过小折弯半径，让三维模型不仅具备展示效果，更具备实际生产指导价值。
