初代小屏智能手机外观结构三维数模

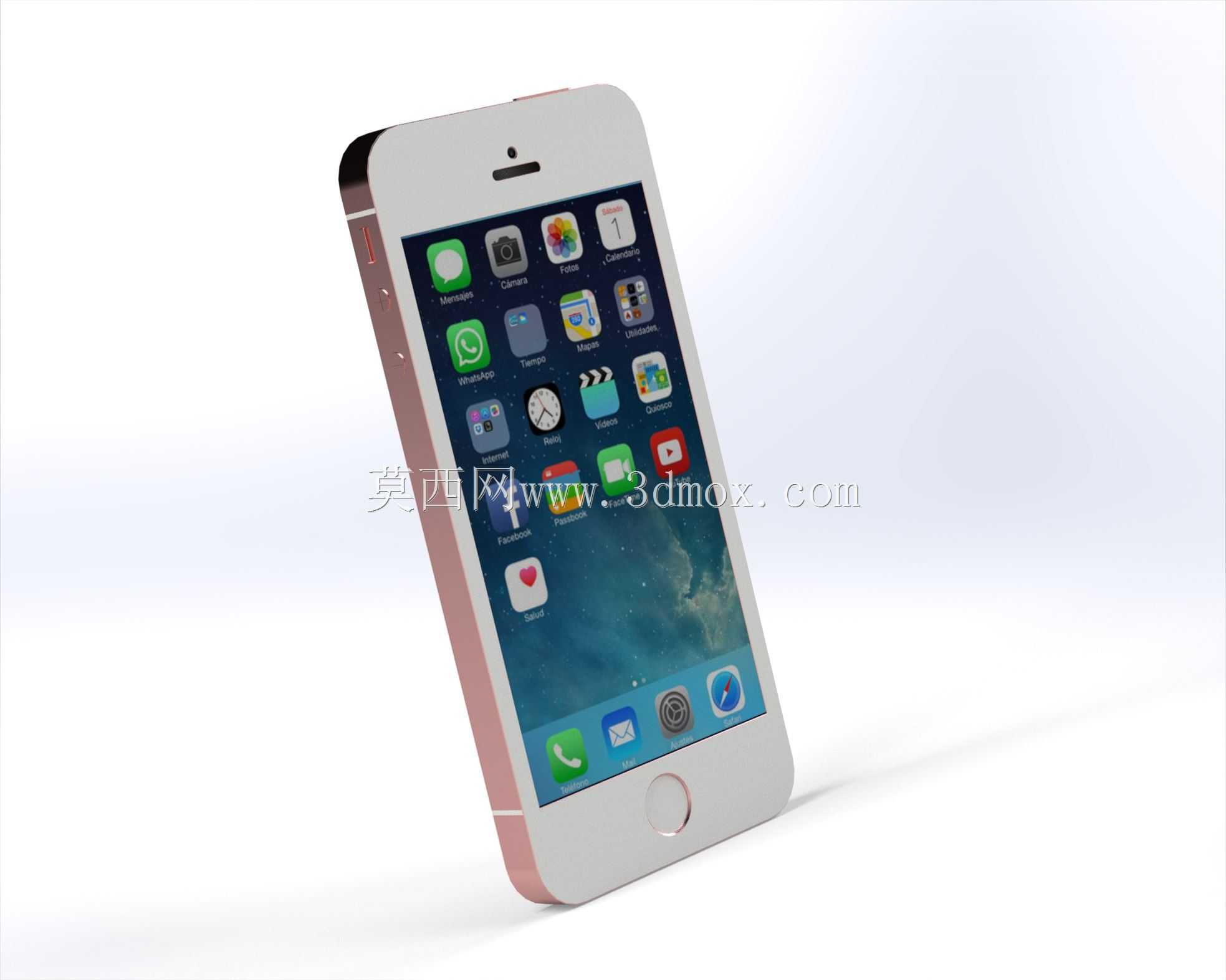

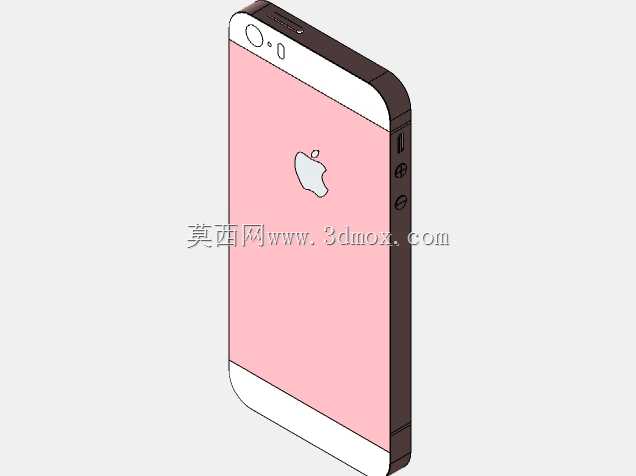

　　本次呈现的小屏智能手机三维数模，完整还原了4英寸级小屏旗舰的整机结构特征，建模过程严格遵循消费电子产品的结构设计逻辑，从整机堆叠边界到外观细节均做了精准还原。从实际应用场景来看，该数模可用于消费电子配件开发环节的适配验证，比如手机保护壳的结构匹配、钢化膜的屏幕贴合公差校验、外接拓展配件的接口对位测试，也可作为数码产品陈列展示的三维素材，或是工业设计专业学生学习手持终端结构布局的参考案例。从产品功能特性来看，数模完整还原了正面实体Home键的装配间隙、顶部听筒与前置摄像头的排布位置、侧边按键的凸起高度与按压行程边界、背部摄像头与闪光灯的相对位置，同时还原了金属中框与玻璃面板的衔接倒角，所有外观曲面的曲率均匹配真机的握持弧度，

　　能够准确反映单手握持时机身与手掌的贴合区域。设计思路上，建模优先保证整机装配基准的统一，以屏幕正面为Z轴基准面，中框侧边为X、Y轴定位基准，所有外观特征的定位尺寸均围绕整机堆叠的核心区域展开，预留了屏幕模组、电池仓、主板区域的内部空间边界，机身四角的防撞弧度做了连续G2曲率过渡，既保证外观的流畅性，也匹配跌落测试时的应力分散结构需求。外形尺寸与安装边界方面，数模严格控制整机厚度在7.6mm区间，机身长度控制在123.8mm，宽度控制在58.6mm，侧边按键的凸起高度不超过0.8mm，避免配件适配时出现干涉；底部扬声器开孔、数据接口、耳机孔的相对位置完全对齐真机排布，接口的内凹深度预留了通用插头的插入行程，

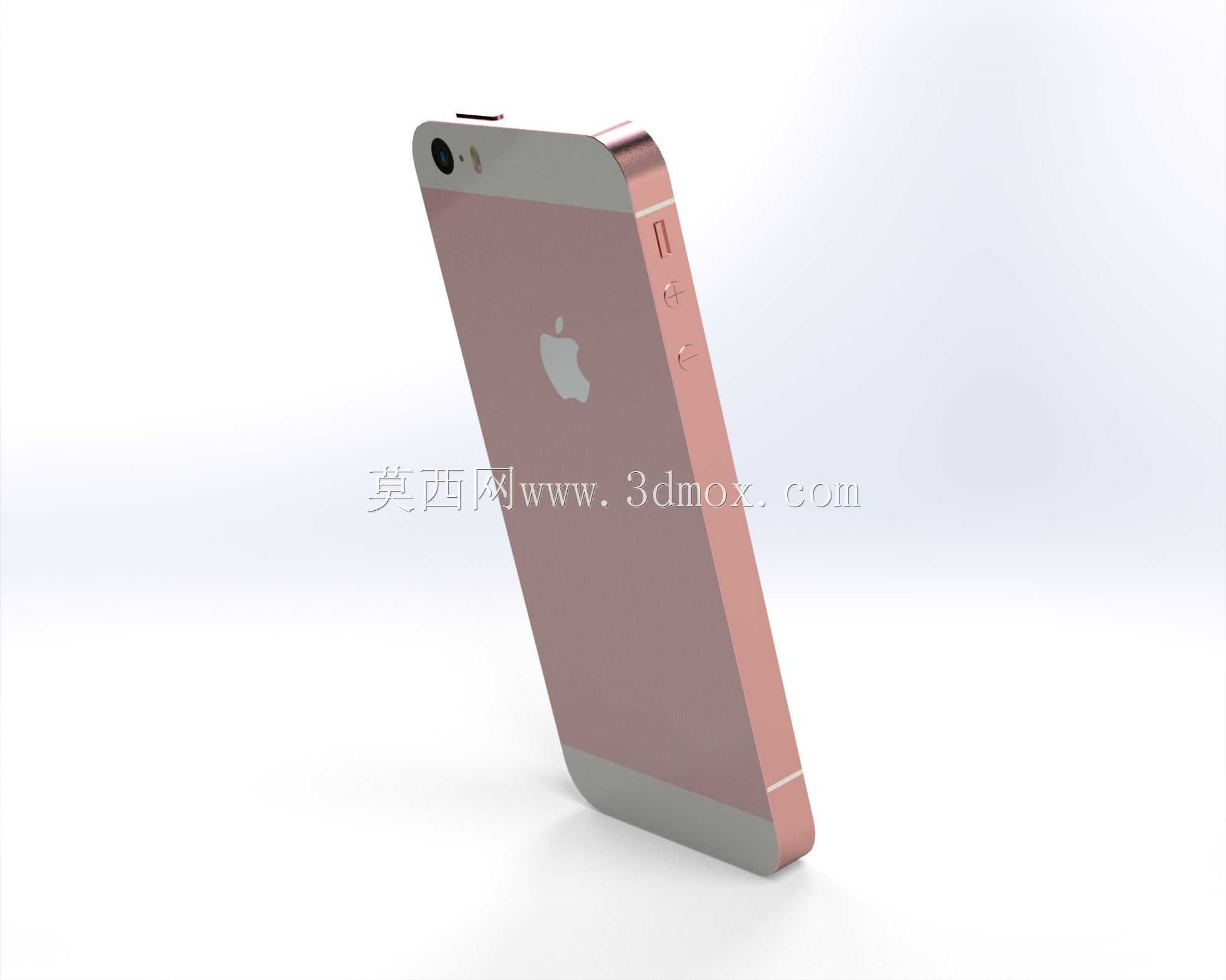

　　背部摄像头的凸起高度控制在0.6mm，保护圈的外径尺寸匹配通用镜头膜的适配范围。建模过程中对所有外观分件的衔接缝隙做了0.1mm的间隙模拟，还原实际量产机型的装配公差，中框的天线断点位置也做了准确还原，能够支撑外观渲染、结构适配、3D打印手板验证等多场景的使用需求，对于小屏手机的结构设计迭代、复古数码产品的复刻开发都有实际参考价值。
