工业设备用PTR与金属组合控制箱安装支架

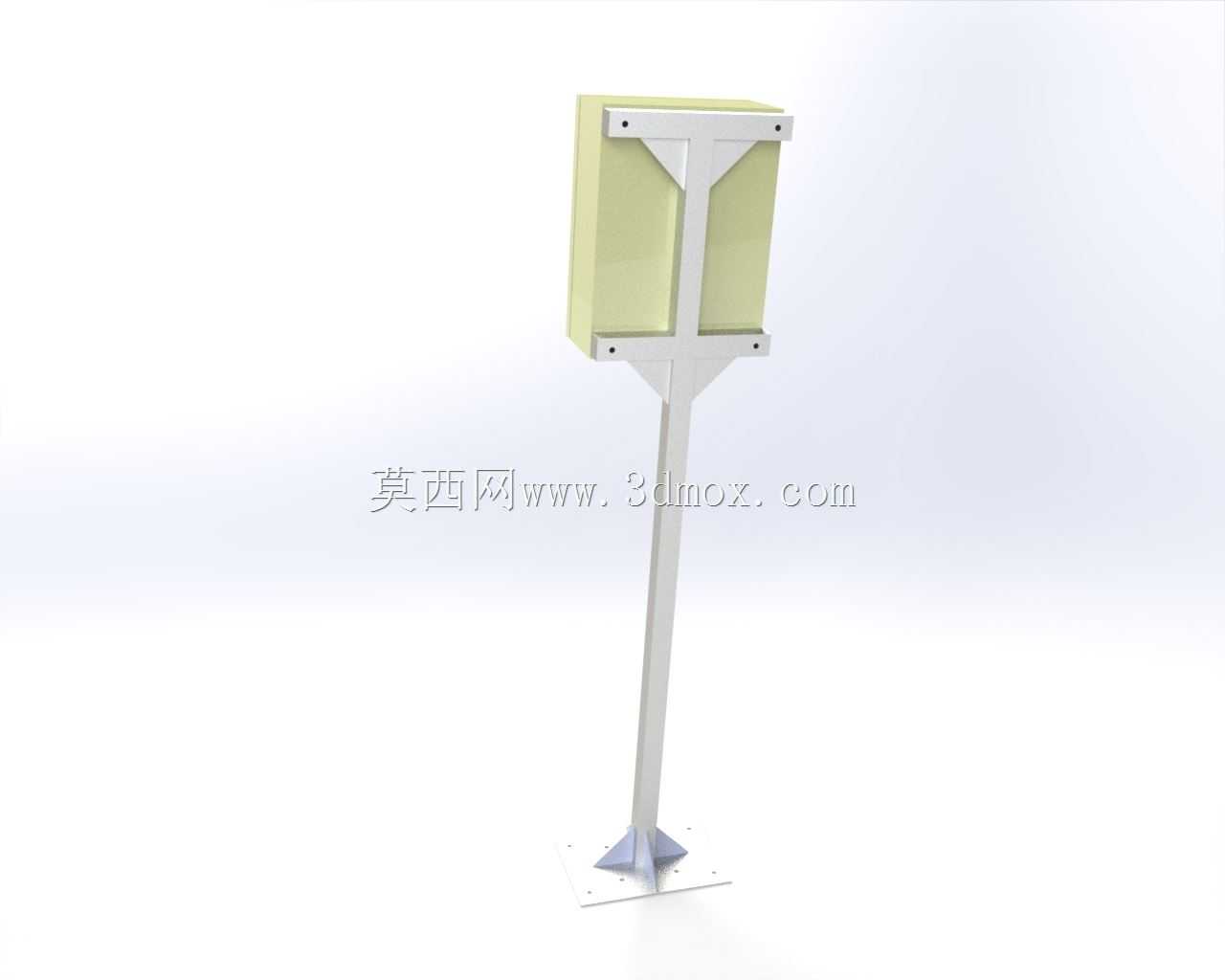

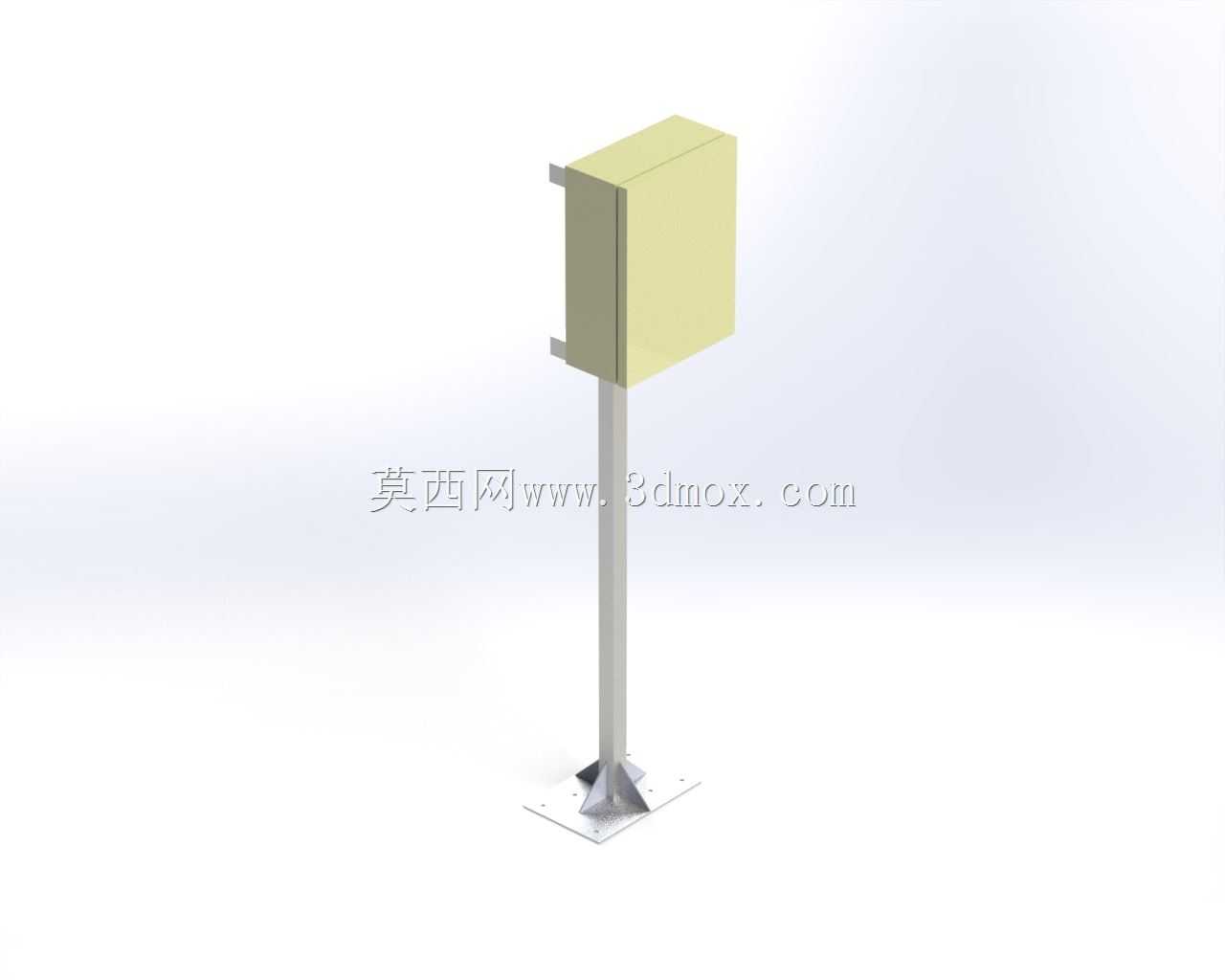

　　这款支架主要面向工业现场电气控制箱体的侧装、悬臂安装场景，常见于生产线旁的操作工位、小型设备的外置控制单元布设、户外小型电控箱的杆装固定等工况，用来替代传统的焊接式安装座，解决现场安装孔位适配差、后期调整不便的问题。从结构设计来看，支架采用PTR材质与金属构件组合的形式，和箱体接触的承托部分采用PTR材质，一方面可以避免金属硬接触刮伤控制箱表面的喷塑层，另一方面能吸收设备运行时传递的轻微振动，降低箱体内电气元件受振动影响出现接线松动的概率；金属部分作为主承力骨架，采用弯折加筋的结构设计，在支架与箱体连接的安装面、与立杆连接的固定端都做了局部加厚和三角加强筋，在控制整体重量的前提下提升整体抗扭、抗弯能力，避免长期承重出现形变。

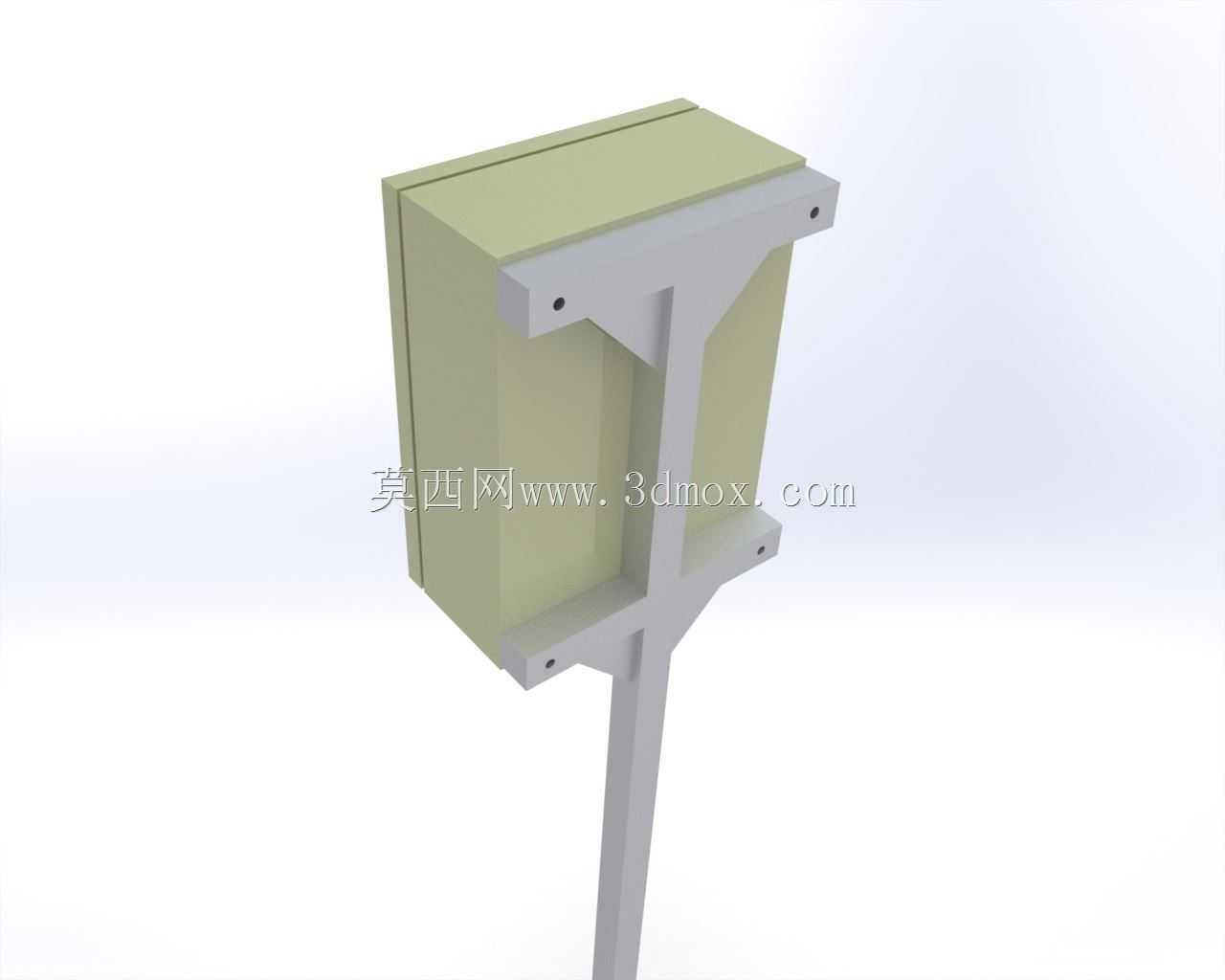

　　安装边界上，支架的箱体连接面预留了对应常规小型控制箱的通用安装孔位，孔位做了沉头处理，安装后螺栓头不会突出干涉箱体贴合；立杆连接端采用抱合式的固定结构，适配常规直径的金属安装立杆，安装时不需要在立杆上打孔，通过螺栓锁紧即可完成固定，现场拆装调整位置都很方便，不会破坏立杆的防腐层。外形尺寸上，支架的承托深度刚好覆盖小型控制箱的侧边安装宽度，不会过多突出箱体外侧占用通道空间，竖向的支撑臂长度预留了足够的接线操作空间，箱体底部和支架下端固定点之间留有足够的走线弧度空间，避免线缆弯折半径过小出现线皮破损。设计过程中充分考虑了现场安装的容错性，安装孔位预留了少量的调节余量，就算现场箱体的实际安装孔位存在小范围的加工误差，也能顺利完成装配，

　　不需要现场二次扩孔。整体结构没有复杂的异形曲面，加工时金属部分可以通过常规钣金下料、弯折、焊接工序完成，PTR部分可以通过模压成型，量产的工艺性较好，适合批量配套小型工业控制箱使用，在满足承重要求的同时兼顾了安装便捷性和使用耐久性，能适应车间多尘、轻微振动的常规工业环境。
