带侧抽芯结构的转印式压铸成型模具

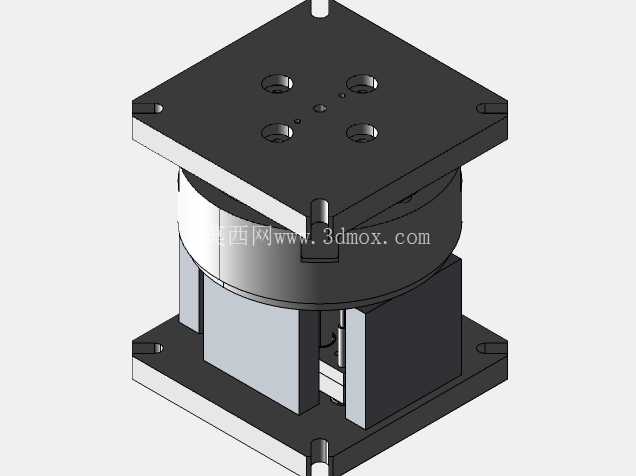

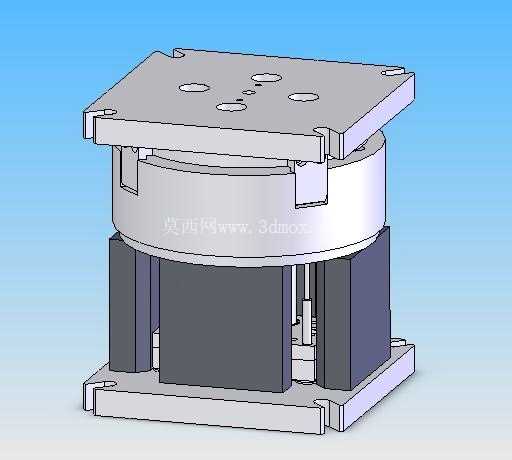

这套转印结构压铸模具主要面向中小型带侧凹特征的压铸件批量生产场景，常见于消费电子金属结构件、小型汽配压铸件的成型工序，适配常规冷室压铸机的安装接口，可直接匹配对应吨位设备的模座装夹尺寸。整套模具采用标准三板式模架基础结构，动定模合模面的贴合精度控制在0.02mm以内，避免压射过程中出现飞边溢料的问题。

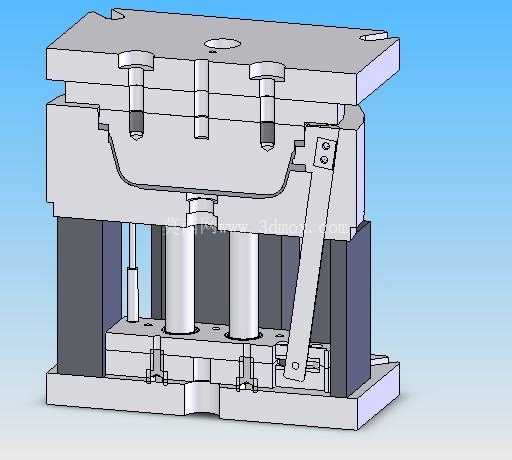

从结构设计逻辑来看，模具的侧抽芯机构采用斜导柱驱动的滑块结构，抽芯行程经过精确核算，刚好覆盖铸件侧面凹腔的脱模距离，不会出现抽芯过长导致模具体积冗余、或是抽芯不足造成铸件拉伤的问题。斜导柱的安装角度设置为18度，兼顾抽芯动作的顺畅性与锁模状态下的受力强度，避免压射时滑块受金属液冲力发生位移。顶出机构采用多根圆顶针均匀排布的设计，顶针位置对应铸件的加强筋与厚壁区域，顶出行程设置为25mm，保证铸件脱模时受力均匀，不会出现顶白、顶变形的缺陷。

浇注系统的设计贴合转印成型的工艺需求，主浇道套采用标准规格，对接压铸机压射室的口径公差控制在h7级别，分流锥的导流角度经过流道仿真优化，金属液进入型腔时的流动平稳，不会出现卷气、夹渣的问题。排气槽开设在型腔末端与滑块结合面位置，深度控制在0.08mm，既能顺畅排出型腔内的空气，又不会让金属液渗入形成飞边。冷却水道采用直通式排布，分别在定模型腔、动模型芯以及滑块内部设置独立水路，水路距离成型面的距离保持在15-20mm区间，保证成型过程中模具温度均匀，铸件冷却速率一致，减少铸件变形、缩孔的缺陷概率。

安装边界方面，整套模具的闭合高度适配200吨级冷室压铸机的最小模厚要求，模具四周的装夹槽位置与设备T型槽位置完全对应，不需要额外加装转接板即可完成装夹。导柱导套采用SUJ2材质淬火处理，表面硬度达到HRC58-62，配合间隙控制在0.01mm以内，保证长期开合模过程中的定位精度，避免动定模错位导致的铸件尺寸超差。锁模块设置在模具侧面，合模状态下可承受额定压射力的反向冲击，不会出现意外开模的安全隐患。

在实际生产应用中，这套模具的转印结构可在压射成型的同时完成铸件表面的纹理转印，省去后续单独做表面蚀纹的工序，提升生产效率。模具的易损件如顶针、浇口套、斜导柱都采用标准件规格，生产现场可快速更换，减少停机维护时间。成型面的抛光粗糙度达到Ra0.8，保证铸件表面的转印纹理清晰完整，不需要额外做大面积抛光处理。所有滑动配合面都设置了油槽，日常生产中定期加注润滑脂即可保证抽芯、顶出动作的顺畅，不会出现卡滞、磨损过快的问题。
