10寸短切锯工业切割设备结构设计

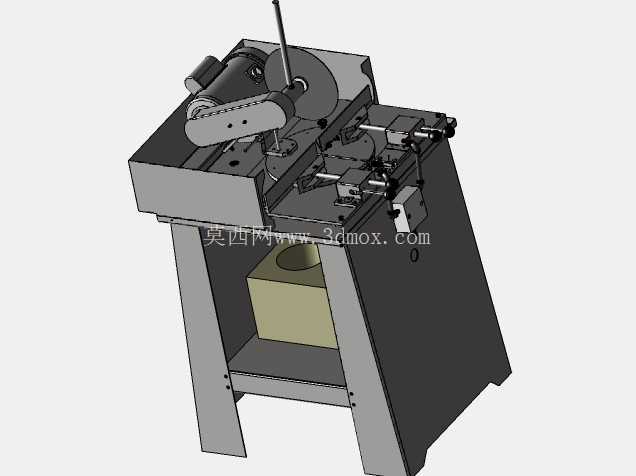

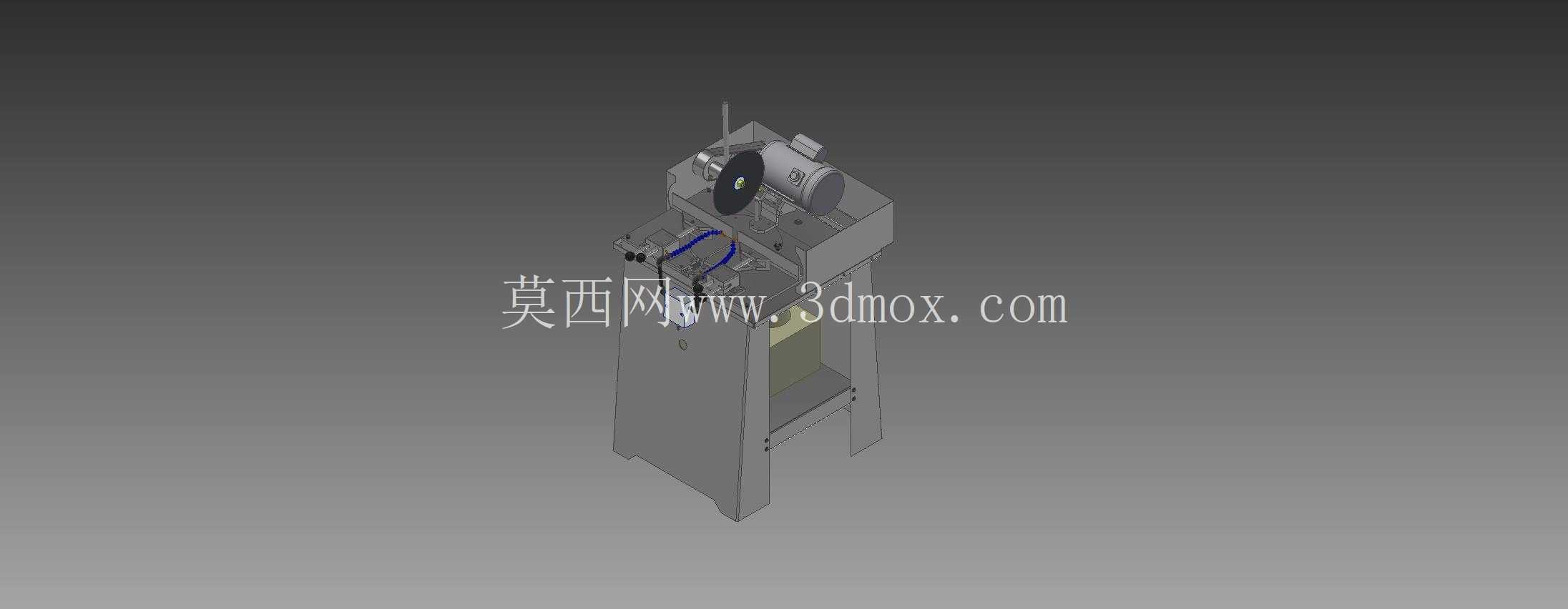

　　在金属型材加工、小尺寸工件精切的车间场景里，这类短切锯的应用覆盖了从五金件下料、压铸浇口去除到小型铝型材定长裁切的多个工序环节，和普通长行程锯切设备不同，它的核心定位是短尺寸工件的高精度、快节拍锯切，尤其适配压铸车间去除铸件浇道余料、五金加工车间小规格棒料定长下料这类对锯切行程要求不高，但对切口平整度、操作安全性、设备占地紧凑度有明确要求的工况。从结构布局来看，设备采用立式机架落地安装形式，下部为型钢焊接成型的箱式支撑机架，机架内部预留了足够的容屑与集料空间，锯切产生的切屑可直接落入机架下部的集料仓，无需额外增设复杂的排屑输送结构，适配小批量多批次加工场景下的日常清理需求。上部的锯切执行单元采用摆臂式进给结构，锯片主轴安装在可绕固定铰点摆动的摆臂上，进给动作通过手动或气动驱动摆臂下压完成，相比直推式进给结构，摆臂式的运动轨迹更适配短行程锯切的力臂特性，操作人员施加较小的操作力即可完成稳定进给，同时摆臂的铰接位置做了双轴承支撑设计，长期往复进给也不会出现主轴晃动，保证锯切口的垂直度。工件夹持单元设置在锯切工位的工作台面上，采用双侧快速夹紧机构，可根据待切工件的截面形状调整夹持块的位置，无论是圆形棒料、方形型材还是形状不规则的压铸件，都能实现稳定夹持，避免锯切过程中工件窜动导致的锯片崩齿、切口倾斜问题。

　　设计过程中，首先明确了短切锯的核心加工边界：最大锯切直径不超过10英寸规格锯片的有效切削半径，也就是针对截面尺寸在250mm以内的工件进行锯切，因此在布局时将锯片的进给行程控制在刚好覆盖最大切削深度的范围，没有冗余的长行程结构，既缩小了设备整体的占地尺寸，也提升了整体结构的刚性。安装边界方面，设备底部为四个可调式支撑脚，可直接安装在平整的车间水泥地面上，无需预埋地脚螺栓，调整四个支撑脚的高度即可将工作台面调整至水平状态，适配不同地面条件的安装需求，设备整体的外接接口仅包含动力电源接口与除尘接口，若车间有集中除尘系统，可直接将除尘管路连接至锯切工位的吸尘口，及时抽走锯切产生的细屑与粉尘，改善作业环境。

　　安全防护设计上，锯片的非工作区域全部采用固定式防护罩覆盖，仅在锯切接触工件的位置预留加工开口，摆臂下压时随动的防护挡板会自动罩住锯切区域，避免切屑飞溅伤人，同时工作台面的夹持区域设置了安全操作距离，操作人员的手部无法在设备正常运转时接触到高速旋转的锯片。从结构刚性设计角度，机架的焊接框架采用了矩形型钢拼接，关键受力位置焊接了加强筋板，避免锯切过程中设备产生共振，锯片主轴采用了高精度角接触球轴承配对安装，既可以承受锯切过程中的径向切削力，也能承受摆臂进给带来的轴向载荷，保证锯片高速旋转时的跳动量控制在合理范围内，延长锯片使用寿命的同时提升切口质量。

　　这类设备在实际生产中，常布置在压铸机旁的工序间位置，压铸件脱模后经过初步冷却，即可直接放置在短切锯的工作台面上，快速夹紧后完成浇口、飞边余料的锯切去除，相比使用角磨机手工打磨的方式，不仅加工效率提升数倍，切口的一致性也更好，后续精加工的余量可以控制在更小的范围，减少后续工序的加工时长。针对小规格铝型材、铜棒等有色金属的锯切，设备的主轴转速做了适配调整，高速低进给的参数组合可以避免有色金属粘锯片的问题，锯切后的工件端面无明显毛刺，可直接进入下一道装配或精加工工序。在三维建模过程中，所有的运动副都按照实际装配关系做了约束，摆臂的摆动行程、夹紧机构的开合范围、锯片的旋转空间都做了干涉检查，确保实际加工装配后不会出现部件运动碰撞的问题，机架上的安装孔位、主轴的装配公差都按照通用机械加工的精度要求做了预留，生产加工时可直接按照三维模型导出的工程图纸进行零件加工与装配，无需额外进行结构尺寸的换算调整。
