猫头鹰NF-A4x10 5V散热风扇三维结构设计

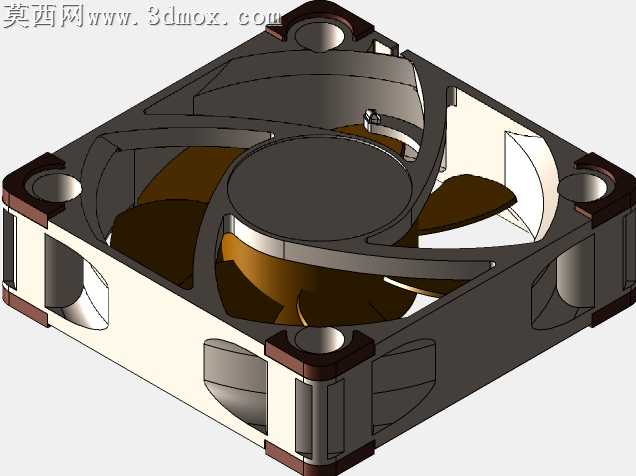

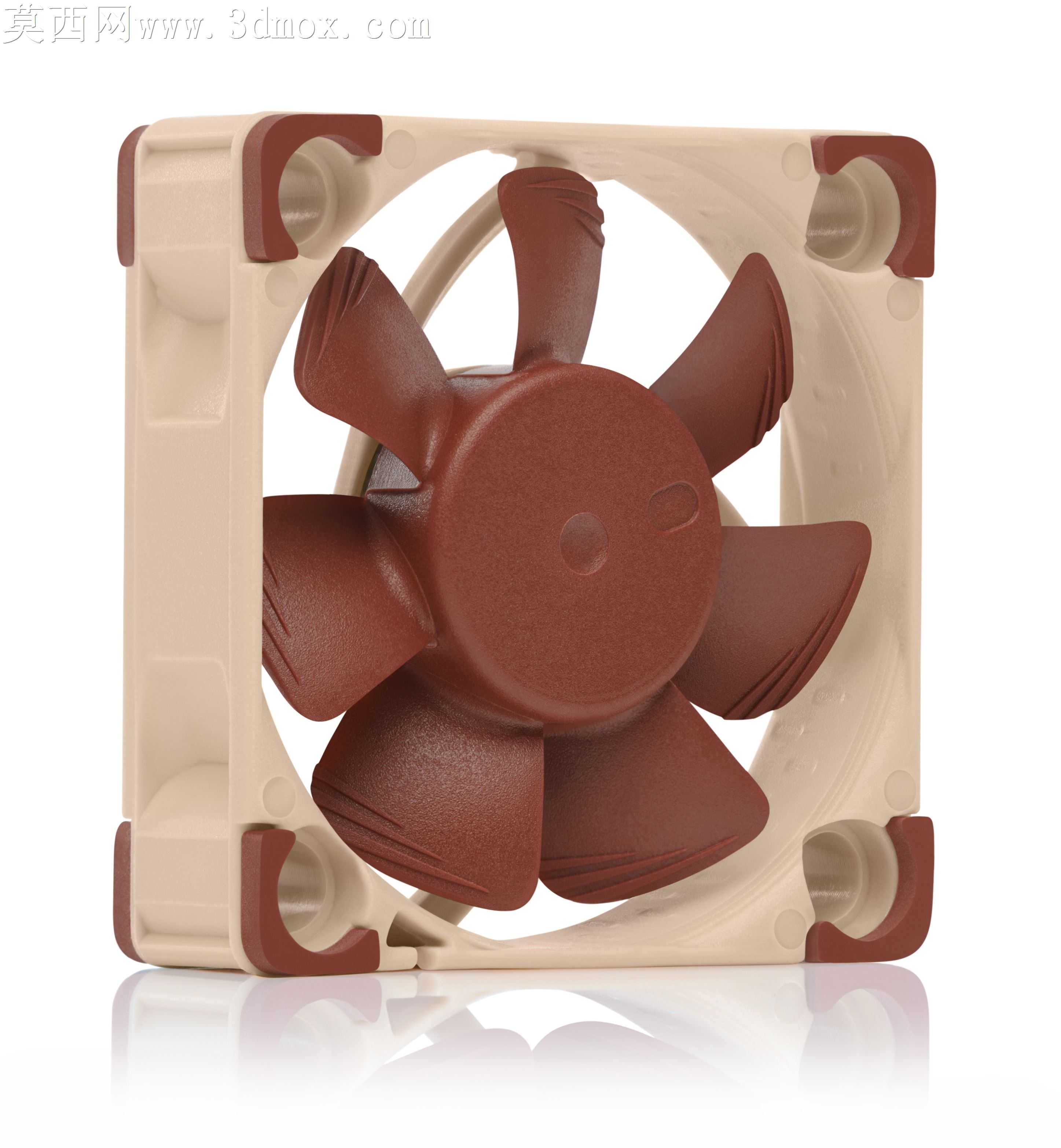

本模型为猫头鹰NF-A4x10 5V规格微型轴流散热风扇的高精度三维建模成果，建模过程严格参照实物的尺寸参数与结构细节完成，完整还原了产品的全部设计特征。模型构建阶段，首先依据40mm×40mm×10mm的标准外形尺寸搭建风扇外框基础结构，精准还原外框四角的安装沉孔、边角减震包胶结构，以及框体侧面的导流切角与加强筋设计，外框内壁的流道曲面通过多段样条曲线拟合生成，完全匹配AAO标准框架的流道设计要求，保证气流通道的顺滑过渡。扇叶部分采用高级空气动力学设计特征建模，还原了流动加速通道对应的叶型曲面，每片扇叶的扭转角度、前缘后掠弧度、叶根过渡圆角都经过精准调校，扇叶与中心轮毂的衔接处做了平滑过渡处理，避免结构应力集中同时优化气流入口状态。中心转子部分还原了参考级SSO2轴承的装配结构，包含轴承座、磁环安装位、轴芯定位结构，完整呈现风扇核心驱动部分的装配关系。模型材质渲染阶段，外框主体赋予哑光浅米色工程塑料材质，还原 Noctua 经典的外观配色，边角减震结构赋予深棕色软质橡胶材质，扇叶部分采用半透明棕褐色磨砂塑料材质，金属安装孔位赋予哑光金属质感，不同材质的粗糙度、反光度参数经过反复调试，渲染效果贴近实物视觉表现。建模过程中重点还原了产品的模块化布线结构、OmniJoin适配器适配位的设计细节，所有装配间隙都按照实物公差预留，可直接用于散热方案的装配干涉校验、风冷流场仿真分析参考。模型同时标注了该款风扇的使用特性，即专为5V供电场景优化设计，不可在12V供电环境下运行，避免使用者搭配错误供电硬件造成设备损坏，整体模型结构完整，细节还原度高，可用于电子设备散热方案设计、产品结构教学、风冷散热技术研究等多个场景。
