电磨配套可弯曲柔性传动延长轴结构

在精密五金加工、首饰打版、模具修模、文玩精修这类需要小范围精细作业的场景里，直柄电磨的操作局限一直是一线操作人员常遇到的问题：遇到狭窄内腔、异形曲面、死角位置时，手持电磨主机受体积限制无法深入，硬掰主机角度容易导致磨头受力不均，既影响加工精度，也容易让磨头崩损，甚至因为操作姿势别扭引发手部疲劳，长时间作业下精度稳定性很难保证。这款柔性传动延长轴，就是针对这类实际作业痛点设计的配套附件，核心作用是把电磨主机的旋转动力，通过可任意弯曲的轴体传递到前端工作头，让操作人员可以手持细小的前端作业端，在狭窄空间内灵活调整打磨、雕刻、抛光的角度，不需要挪动笨重的主机，大幅提升复杂工况下的操作可达性。

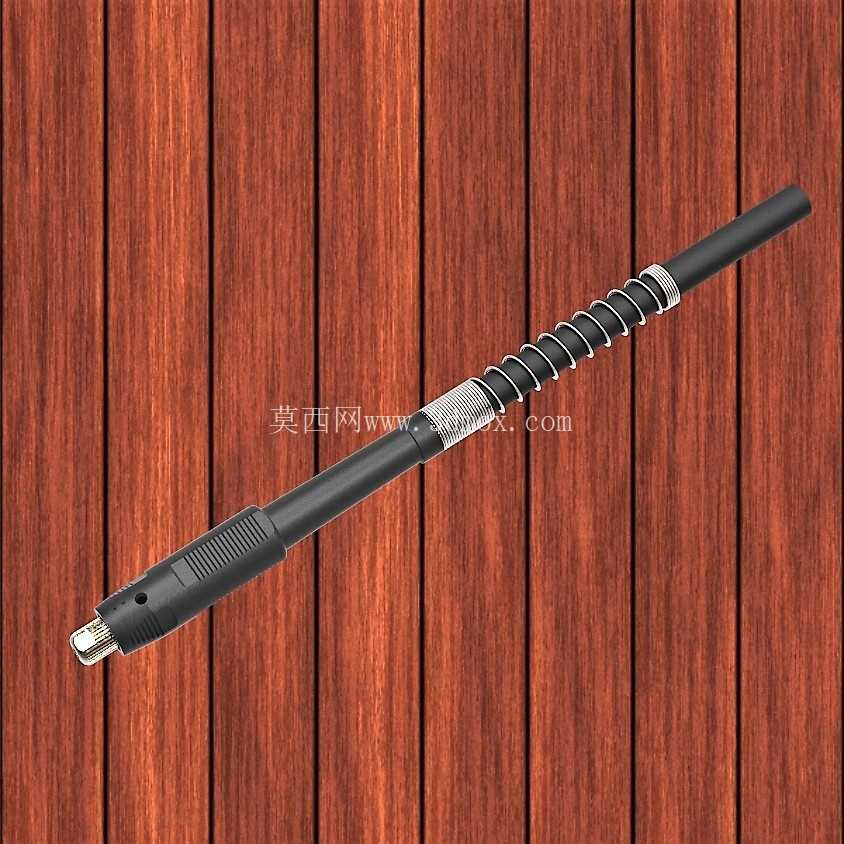

从结构设计逻辑来看，整个组件分为三个核心功能段：前端手持操作段、中间柔性传动段、后端主机连接段。前端手持段做了防滑滚花处理，握持直径控制在12mm左右，和普通粗杆签字笔的握持尺寸接近，长时间捏持不会有明显的硌手感，前端输出接口采用标准的夹头锁紧结构，兼容常规3mm柄径的各类磨头、铣刀、抛光轮、雕刻针，不需要额外转换接头就能直接替换作业头，夹头的锁紧螺母做了滚花防滑设计，徒手就能完成磨头更换，不需要借助额外的扳手，在作业间隙换头的效率更高。中间柔性传动段是整个部件的核心，内部采用多层密绕的钢丝扭簧作为传动芯，外层包裹耐磨的工程塑料护套，既可以保证旋转动力传递过程中的扭矩损失控制在合理范围，也能让轴体在任意弯曲状态下保持稳定传动，不会因为弯曲角度过大出现传动卡顿、芯轴断裂的问题；设计时特意做了弯曲半径的冗余，最小弯曲半径可以到25mm，在模具型腔的深槽、首饰蜡模的内侧纹路、五金件的焊缝死角这类位置作业时，轴体可以顺着作业空间的轮廓自然弯曲，不会出现别劲、传动阻滞的情况。后端连接段做了防滑的卡槽结构，可以直接卡入Dremel系列及同规格的直柄电磨输出端，连接后同轴度控制在0.1mm以内，高速旋转时不会出现明显的跳动，避免因为偏心抖动导致磨头振纹、加工面粗糙度超差的问题。

从安装边界来看，整个延长轴总长度在300mm左右，连接主机后不会额外增加过多的操作累赘，后端连接段的外径和常规电磨的输出轴套匹配，不需要改装主机结构就能直接装夹使用；前端工作头的伸出长度做了合理控制，在深入深度150mm以内的狭窄腔体内作业时，外层护套不会和腔体内壁发生剐蹭，传动芯的动平衡做了预校正，最高支持15000转的作业转速，覆盖常规电磨打磨、抛光、雕刻的常用转速区间，不会因为转速过高出现芯轴甩动、发热量大的问题。实际使用中，针对不同的作业场景，这个柔性轴可以适配不同的作业头：装夹金刚砂磨头可以做金属件的飞边打磨、焊缝修平，装夹羊毛抛光轮可以做首饰、五金件的表面镜面抛光，装夹高速钢铣刀可以做软金属、塑料、木材的精细雕刻，装夹砂圈可以做异形曲面的粗磨去余量，适配场景覆盖了大部分手持电磨的精细作业需求。

在结构细节的处理上，柔性段和两端硬接头的连接位置做了防断裂的过渡加强，避免反复弯曲后连接位置出现护套开裂、芯轴脱出的问题；前端手持段内部做了含油轴承衬套，长时间高速旋转时的摩擦力更小，发热控制更好，连续作业1小时以上外壳温度也不会超过40度，不会出现烫手影响操作的情况。和市面上常见的同类柔性轴相比，这款结构的传动芯采用了多股钢丝分层缠绕的设计，正反转都能稳定传递扭矩，不会因为反转就出现芯轴松脱、传动失效的问题，不管是顺时针打磨还是逆时针的抛光作业，都能保持稳定的动力输出。对于经常需要做精细加工作业的操作人员来说，这类柔性延长轴相当于把电磨的操作端从粗笨的主机缩小到了笔状的前端，操作时的手部动作更精细，加工精度更容易控制，也能减少长时间抬举主机带来的手臂疲劳，在小零件加工、现场模具修配、DIY手工制作这类场景里，实用性非常突出。
