PCM2704USB解码板分体式防护外壳

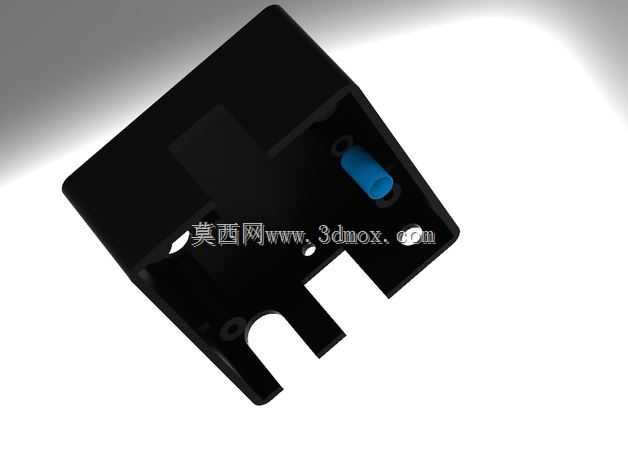

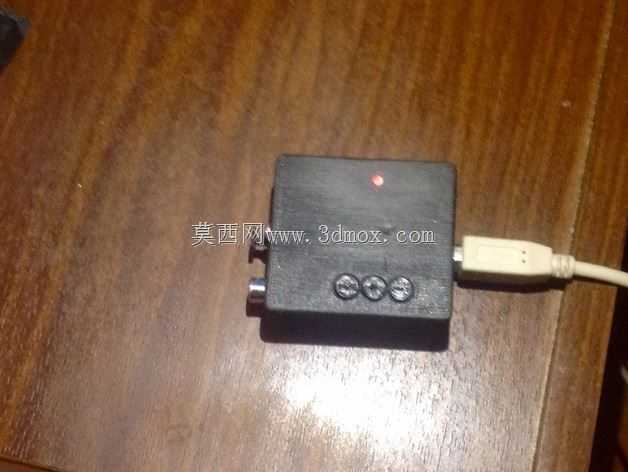

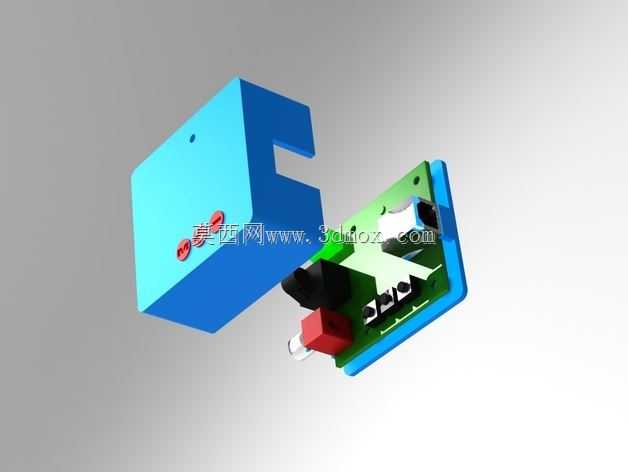

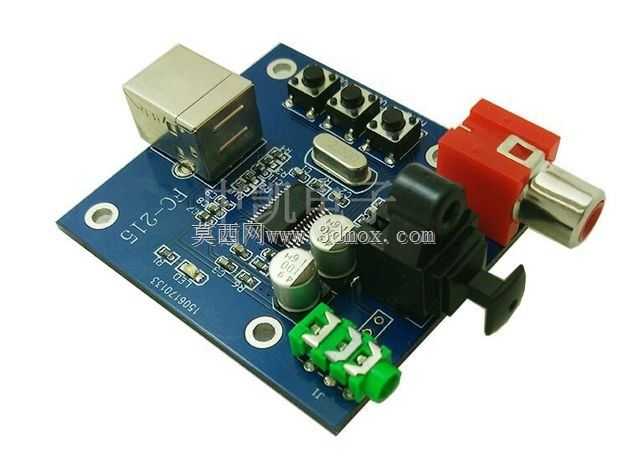

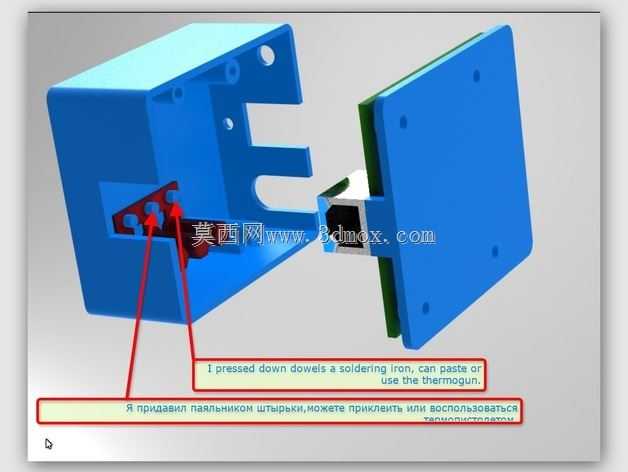

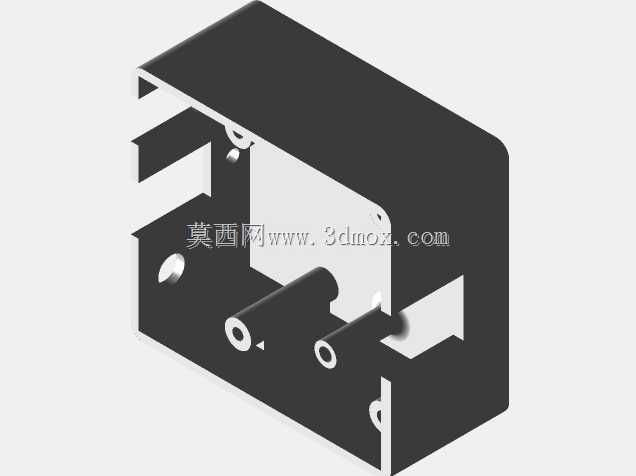

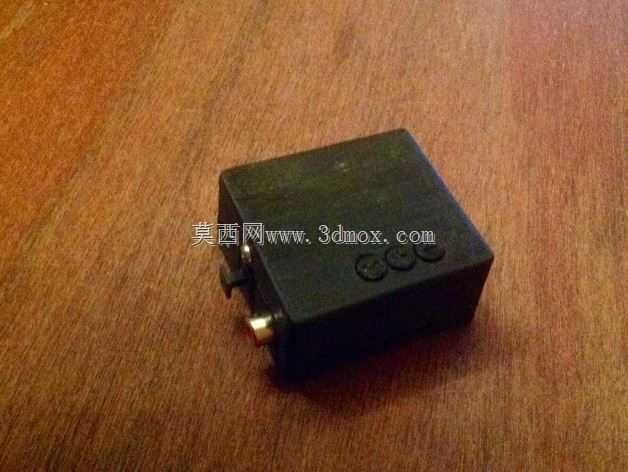

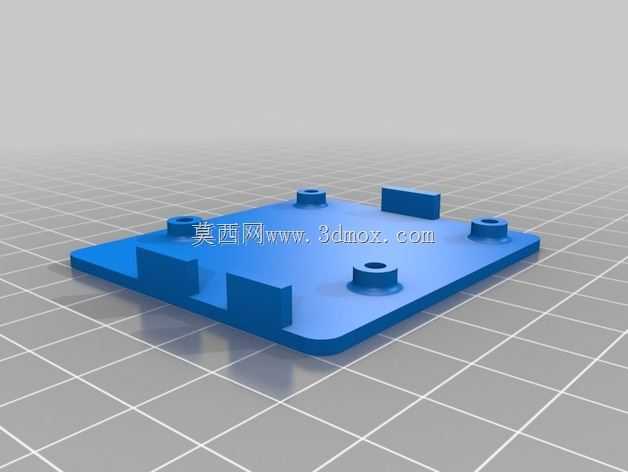

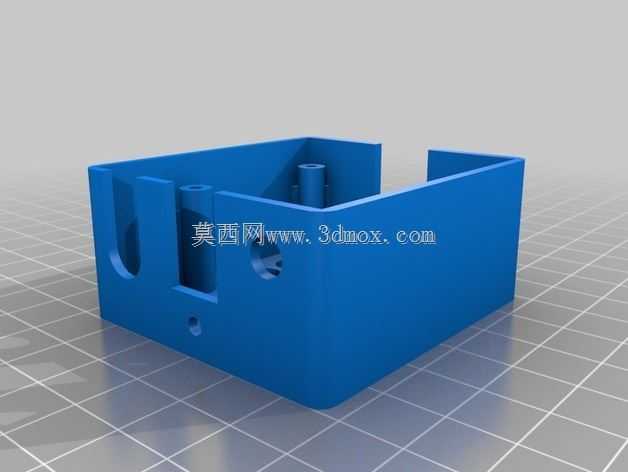

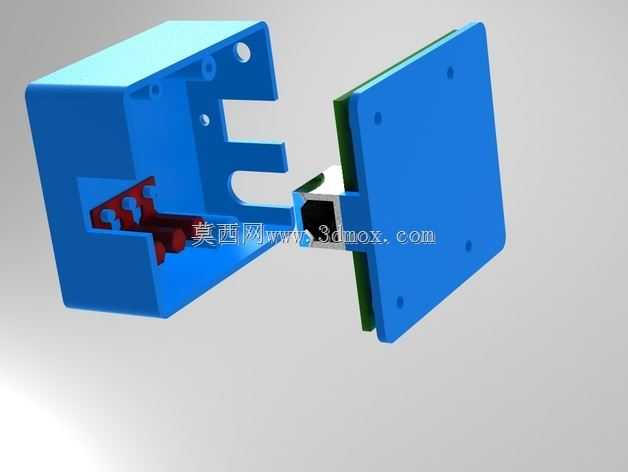

　　这款分体式外壳是专为PCM2704方案USB DAC电路板设计的防护承载结构，在桌面音频外设、嵌入式音频开发、树莓派等单板计算机音频扩展场景中应用广泛，能够为裸露的解码电路板提供物理防护，同时规整设备走线，避免电路板引脚、焊点与桌面金属物件接触造成短路，也能减少日常使用中灰尘、泼溅液体对电路板的侵蚀。从功能特性来看，外壳采用上下分体扣合结构，上盖预留了USB接口、音频输出接口的精准对位开孔，安装后无需额外打磨即可直接插接数据线与音频线，侧面对应电路板按键位置做了下沉式按键凸台，按压行程与电路板微动开关匹配，不会出现按键卡滞、按触无响应的问题。下盖内侧设置了多组定位柱，与PCM2704解码板的安装孔位完全对应，

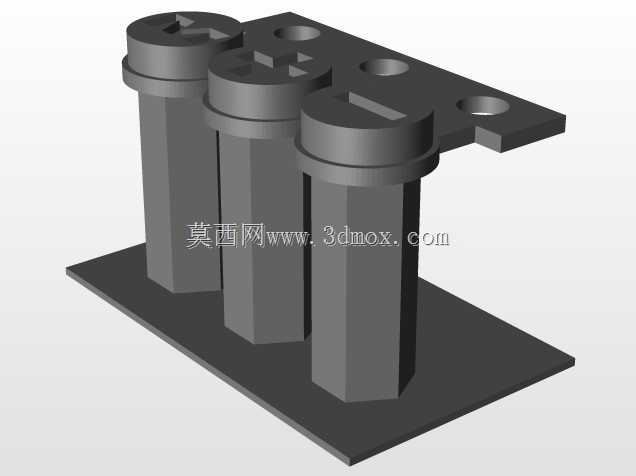

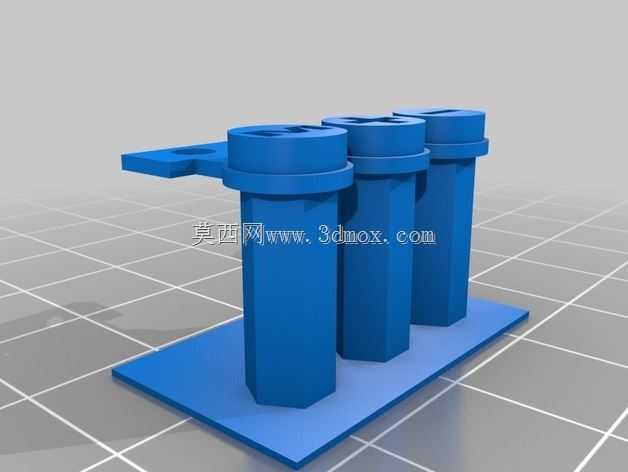

　　装配时电路板可直接卡在定位柱上，无需额外打胶或者使用螺丝固定，拆装维护十分便捷。设计过程中针对3D打印的工艺特性做了专项优化，最初的方案中按键区域与上盖为一体化平面结构，打印后由于按键区域接触面积过小，打印首层容易出现翘边脱落的问题，后续在按键区域外侧增加了一层0.1mm厚度的辅助打印平面，打印完成后可直接撕除，既保证了按键区域的打印精度，让按键表面的标识字符更清晰，也避免了小面积特征打印失败的问题。外壳内壁与电路板元器件之间预留了0.8mm的安全间隙，不会出现装配时挤压电解电容、接插件引脚导致元器件虚焊脱落的问题，上盖内壁对应电路板上的晶振、USB接口芯片等高度较高的元器件做了局部避空凹槽，进一步压缩了外壳整体厚度，

　　让成品外观更紧凑。外形尺寸方面，外壳整体长宽尺寸完全匹配PCM2704解码板的轮廓，单边超出电路板边缘2mm，既保证了结构强度，也不会占用过多桌面空间，整体高度控制在18mm以内，放置在桌面不会遮挡显示器底部视线。安装边界上，下盖底部做了四个浅型防滑脚垫凹槽，可粘贴直径8mm的硅胶防滑垫，放置在光滑桌面时不会出现滑动，外壳所有边角都做了R2的圆角处理，没有尖锐棱角，日常拿取不会划伤手部。针对不同3D打印机的精度差异，外壳的扣合位预留了0.2mm的装配公差，即便使用普通FDM打印机打印，也能实现顺畅扣合，不会出现过紧无法装配或者过松容易脱落的问题，开孔位置的尺寸公差控制在±0.1mm，

　　能够适配市面上绝大多数同方案的PCM2704 USB DAC电路板，无需针对不同批次的电路板做二次修改。外壳侧面还预留了细走线槽，若需要外接额外的供电线或者指示灯，可直接从走线槽引出线材，无需额外开孔破坏外壳整体结构，在嵌入式音频项目中使用时，也可通过外壳侧面的固定孔将整个DAC模块固定在设备机箱内部，适配不同的安装场景。
