可调节式塑钢窗多卡位联动锁扣结构

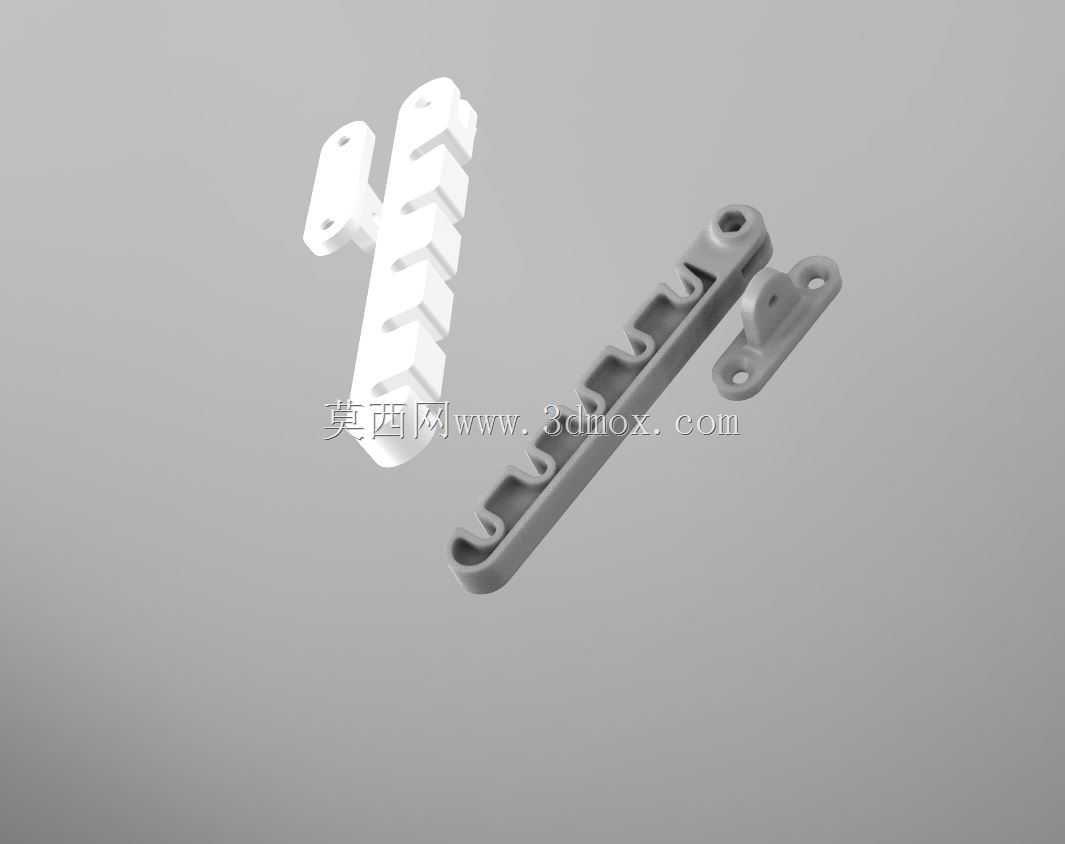

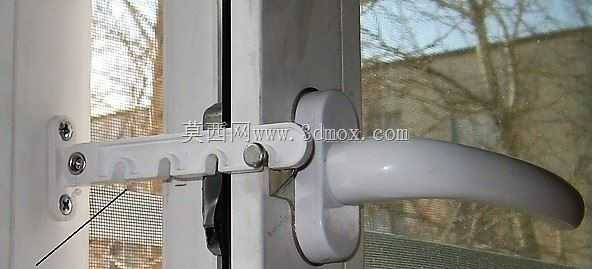

　　这套窗用锁止构件主要面向民用塑钢推拉窗、上悬式通风窗的锁止定位场景，也可适配小型机柜侧开门、户外设备箱翻盖的多点位卡位需求，日常使用中能实现窗扇不同开启角度的锁止固定，避免大风天气下窗扇晃动撞击窗框，也能在通风状态下限制窗扇开启幅度，起到基础的防护限位作用。整套构件分为三个独立子件，分别是带多组卡位槽的长条形基座、带弹性卡位齿的活动锁条、以及配套的基座固定挂耳，三个零件配合完成锁止与解锁动作。从结构设计逻辑来看，长条形基座采用等距排布的内凹弧形卡位槽，槽体深度统一为3mm，相邻槽位间距12mm，卡位槽边缘做了R1.2的圆角过渡，避免活动锁条的卡位齿在滑动过程中出现卡滞、磨损过快的问题；基座两端预留了沉头安装孔，

　　孔位适配M4规格的自攻螺丝，安装时沉头结构能让螺丝端面完全没入基座平面，不会突出表面干涉活动锁条的滑动行程。活动锁条上的卡位齿采用与基座卡位槽匹配的外凸弧形结构，齿顶同样做了圆角处理，锁条主体上设计了连续的镂空减重槽，在保证整体结构强度的前提下降低零件自重，同时减少注塑成型时的缩痕风险，锁条一端设计了与固定挂耳配合的铰接孔，铰接孔内径4.2mm，适配直径4mm的不锈钢铰接销轴，装配后锁条可绕铰接轴做0-25度的摆动，摆动到锁止位置时卡位齿完全卡入基座的卡位槽内，此时锁条无法沿基座长度方向滑动，完成窗扇的位置固定；解锁时只需扳动锁条尾部的扳动位，让卡位齿脱离卡位槽，即可滑动锁条调整到需要的卡位位置，

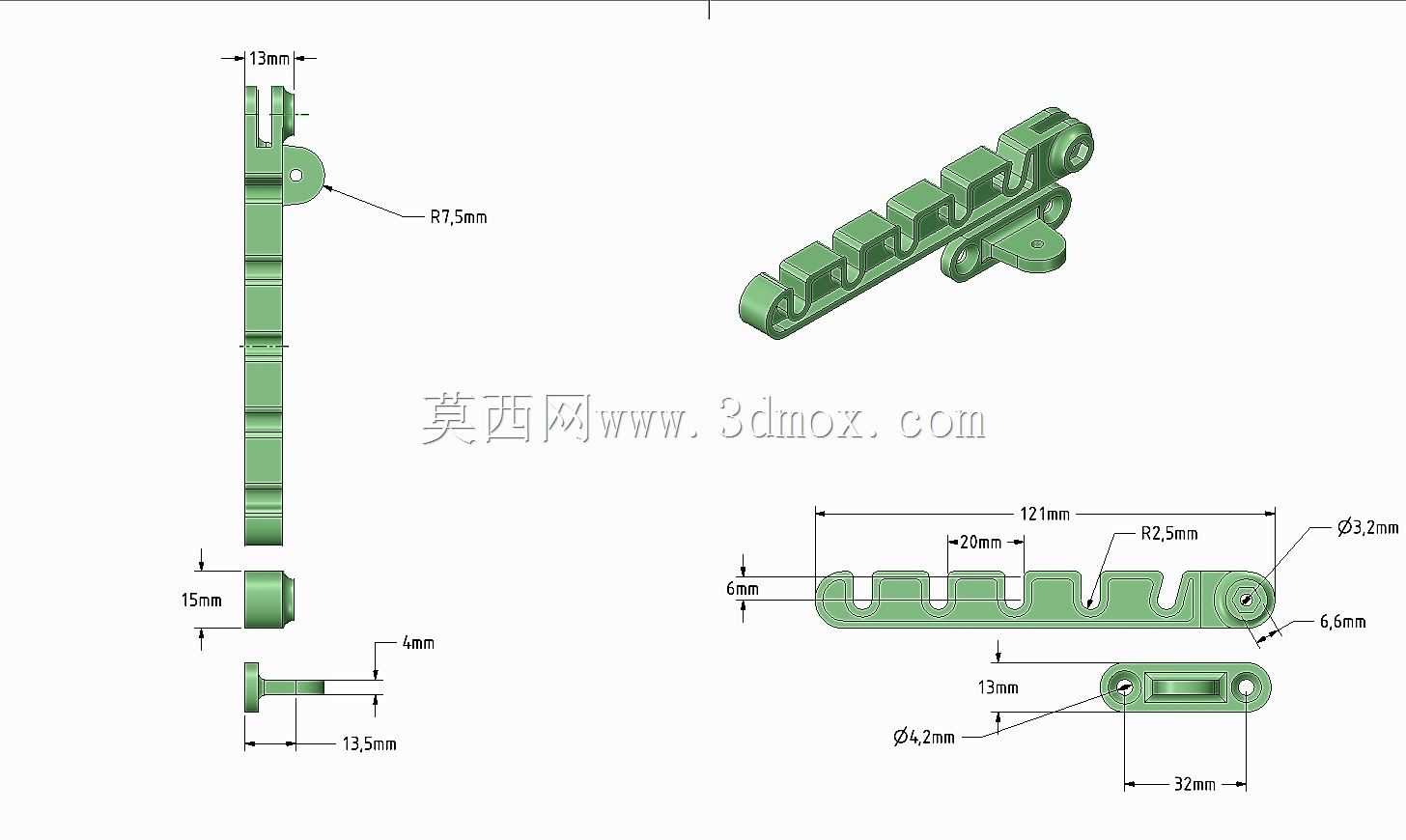

　　松开后靠结构自重或者配套的微小扭簧即可自动回位卡入对应槽位。配套的固定挂耳采用L型折弯结构，两个安装孔分别对应窗框和窗扇的安装基面，挂耳的铰接轴位做了加厚处理，厚度达到5mm，能承受反复扳动带来的交变载荷，避免长期使用后铰接位出现断裂变形。从安装边界来看，长条形基座的总长度为120mm，宽度18mm，厚度6mm，安装时需要在窗框的型材平面上预留至少130mm的平直安装空间，安装基面的平面度误差需要控制在0.5mm以内，避免基座安装后出现翘曲导致锁条滑动卡滞；活动锁条的总长度为110mm，宽度16mm，锁止状态下突出基座表面的高度为12mm，安装时需要确认窗扇关闭状态下锁条与窗框其他构件的间隙不小于3mm，避免出现干涉。

　　设计过程中特意将卡位齿的啮合角度设置为15度，这个角度既能保证锁止状态下受到横向推力时不会自动脱开，又能保证解锁时的扳动力度控制在15N以内，日常使用时不需要太大的力气就能完成解锁操作，适配不同年龄段用户的使用力度需求。零件的壁厚统一设置为2.5mm，这个壁厚对于常用的PP、ABS注塑材质来说，既能保证足够的结构强度，在承受500N的横向推力时不会出现塑性变形，又能控制注塑成型的周期，减少生产过程中的材料损耗。所有棱边都做了R0.8的倒角处理，避免安装和使用过程中锐边划伤操作人员或者用户。在实际选型适配时，需要根据窗扇的重量调整卡位槽的啮合深度，如果是重量超过5kg的重型窗扇，可以将卡位槽深度调整到4mm，提升锁止的可靠性；如果是轻型纱窗类构件，可以适当减薄零件壁厚到2mm，降低材料成本。这套结构没有复杂的曲面特征，所有特征都采用拉伸、切除、圆角等常规建模特征完成，不管是注塑开模量产还是采用FDM3D打印做小批量定制，都能轻松实现，不需要特殊的加工工艺，加工门槛低，适配不同的生产场景。
