适配M3螺纹的指轮式调节旋钮结构

　　这款指轮调节结构的设计初衷，是解决小型设备面板上无工具快速调节的场景痛点，在桌面级DIY电子设备、小型测试治具、3D打印机改装件、便携音频解码设备这类空间紧凑、调节操作频繁的场景里，操作人员往往不会随身携带小号螺丝刀，外露的调节螺杆如果直接用手拧，不仅摩擦力不足拧不动，还容易在螺杆表面留下油污或者造成螺纹磕碰损伤，带齿形外轮廓的指轮结构刚好能填补这个使用空白。从结构匹配逻辑来看，这款旋钮直接适配标准M3螺纹副，配套的六角嵌件可以直接卡在旋钮的中心定位槽里，不需要额外做粘接或者过盈压装，装配的时候只需要把六角螺母从旋钮背面卡入定位腔，对准设备面板上伸出的M3螺杆，用手指捏住外圈的齿形结构旋转就能完成锁紧或者调节，

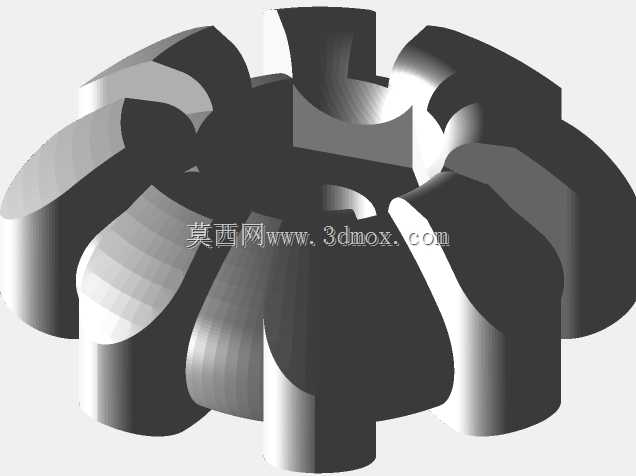

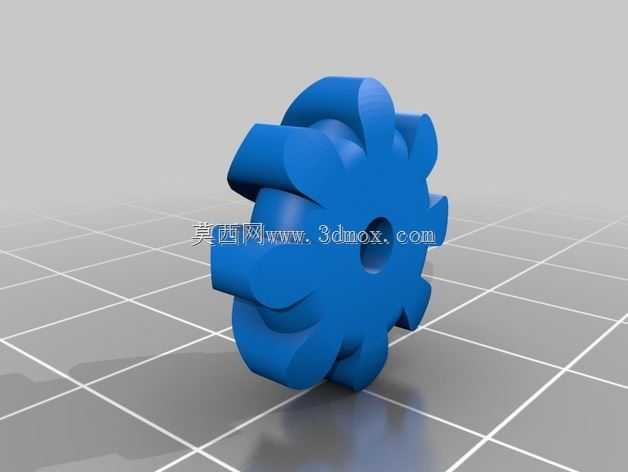

　　整个操作过程不需要任何辅助工具，单手就能完成。齿形的轮廓设计做了专门的优化，每个齿的凸起高度控制在2.5mm，齿间的过渡圆弧做了R1.2的圆角处理，既保证手指旋转的时候有足够的摩擦力不会打滑，又不会因为棱角太尖锐划伤操作人员的指腹，长时间反复调节也不会有明显的硌手感。从安装边界来看，这款旋钮的最大外轮廓直径控制在18mm，整体厚度是8mm，中心的六角定位腔刚好适配对边5.5mm的标准M3六角螺母，安装的时候只需要在设备面板上预留直径3.2mm的螺杆过孔，旋钮和面板之间预留0.5mm的活动间隙就可以正常使用，不会和周边的其他按键、接口产生空间干涉，哪怕是排布密度很高的小型设备面板，也能轻松布置下这个调节结构。和市面上常见的滚花旋钮不同，这款指轮结构的齿形是沿圆周均匀分布的12个大齿，每个齿的侧面都做了1.5度的拔模斜度，不管是用FDM3D打印还是小批量注塑生产，都能顺利脱模，不需要做复杂的侧抽芯结构，生产门槛很低，个人用户也能自己打印制作使用。在实际使用场景里，这类指轮旋钮常用来调节小型设备的参数电位器、锁紧设备的活动盖板、固定小型治具的可调挡块，相比传统的蝶形螺母、滚花高头螺母，它的厚度更薄，占用的面板外凸空间更小，不会因为旋钮突出太多造成设备收纳的时候被误碰改变参数，也不会勾到周边的线材或者其他物件。结构设计上特意把螺母的定位腔做了1mm的下沉处理，当螺母卡入之后，螺母的端面和旋钮的背面齐平，

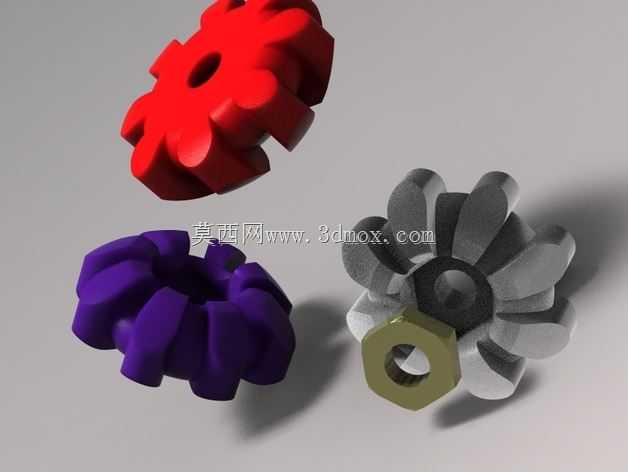

　　锁紧的时候螺母的端面可以完全贴紧设备面板或者被固定件的表面，锁紧力可以均匀传递，不会出现旋钮歪斜、锁紧力不足的问题。外圈的齿形在做受力校核的时候，按照成年人手指单指最大旋转力15N来计算，每个齿的根部厚度做了3mm的加强处理，哪怕是用较大的力气拧紧，齿根也不会出现断裂或者塑性变形，完全能满足日常调节的强度需求。不同颜色的区分设计也有实际的工程意义，在多旋钮排布的设备面板上，可以用不同颜色的旋钮对应不同的调节功能，比如红色对应电源调节、紫色对应信号参数调节、灰色对应结构锁紧，操作人员不用凑近看标识，靠颜色就能快速区分要调节的部件，降低误操作的概率。和需要配套专用螺丝刀的开槽旋钮相比，这种指轮结构的操作效率至少提升60%，

　　尤其是在设备调试阶段需要反复松紧、调节参数的场景下，不用反复拿取螺丝刀，能大幅缩短调试的时间。另外这个结构没有多余的零散零件，整个旋钮加上嵌装的螺母就是两个部件，装配的时候不需要额外的紧固件，不会出现零件脱落丢失的问题，在便携设备上使用的时候，哪怕设备受到振动或者颠簸，旋钮也不会从螺杆上松脱，因为齿形结构带来的阻尼感可以抵消一部分振动带来的回转力，防松效果比普通的光面旋钮更好。在做三维建模的时候，整个结构的所有特征都做了参数化关联，要是需要适配其他规格的螺纹，比如M2.5或者M4的螺杆，只需要修改中心定位腔的六角对边尺寸、中心过孔直径，还有整体的外轮廓比例，就能快速衍生出不同规格的系列产品，不需要重新从零开始建模，能大幅缩短同系列产品的开发周期。
