游标卡尺AAA电池快换卡钳固定结构

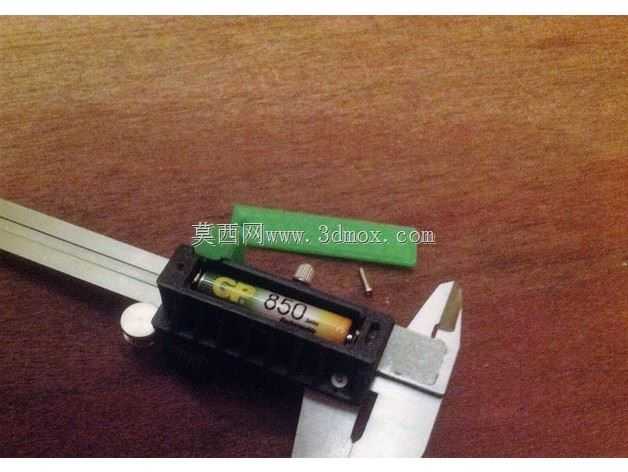

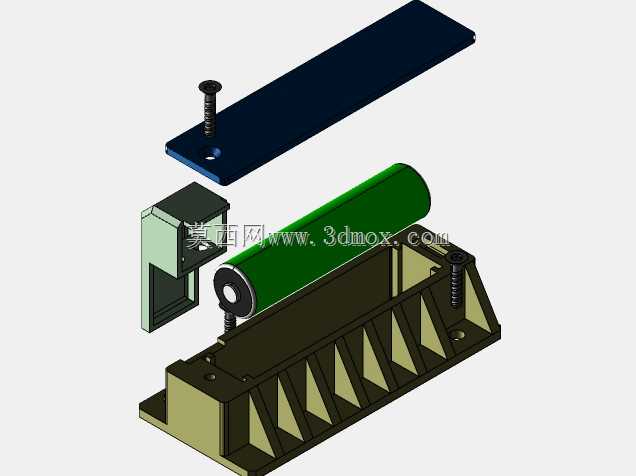

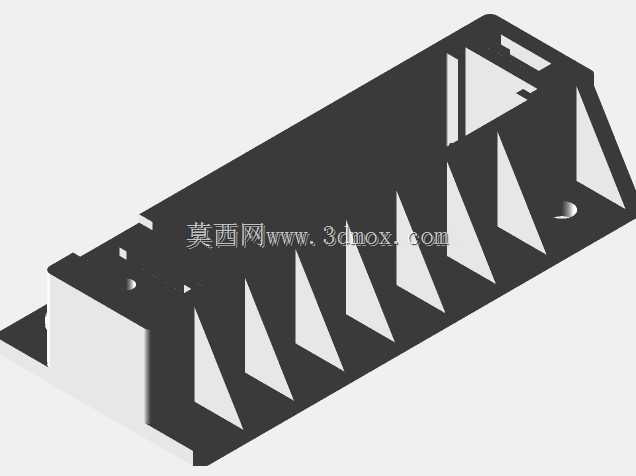

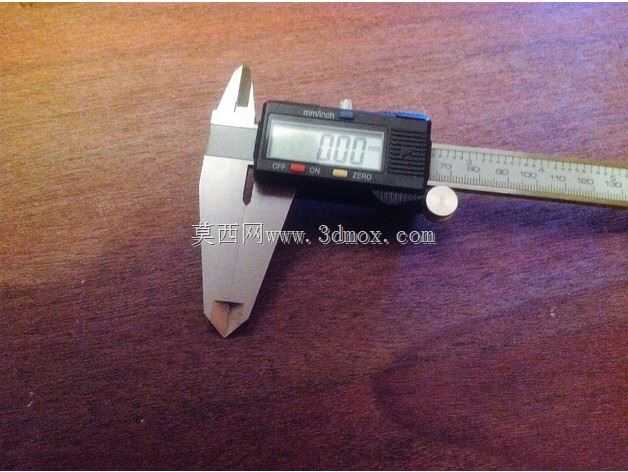

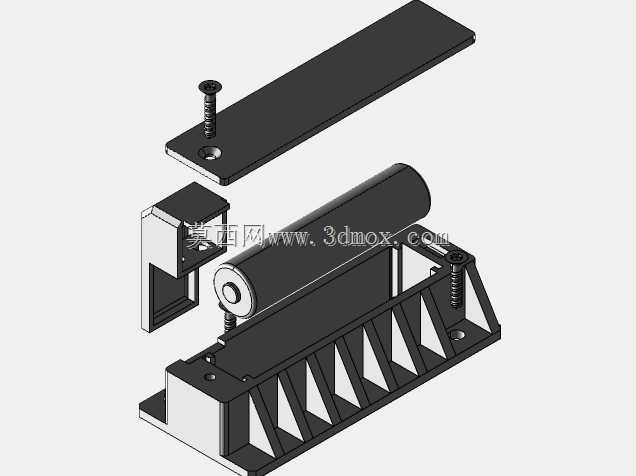

　　在日常机加工测量、3D打印校准、小尺寸零件测绘场景中，数显游标卡尺是一线操作人员高频使用的测量器具，多数入门级数显卡尺采用AAA干电池供电，原厂电池仓普遍存在接触弹片易松脱、仓盖卡扣易断裂、电池更换需反复抠取易损伤仓体的问题，不少操作人员遇到过测量中途电池亏电、仓盖卡死无法快速更换，甚至弹片脱落导致卡尺临时报废影响生产节拍的情况，这套卡钳式电池固定结构正是针对这类实际使用痛点设计的改装替换部件。整套结构分为仓体底座、电池压盖、锁紧螺丝三个核心部分，底座采用带三角加强筋的槽型结构，槽体内径严格匹配AAA电池的10.5mm标准外径，槽长预留45mm安装空间，可完整容纳单节AAA电池，底座侧边预留与卡尺原电池仓位置完全对齐的2.

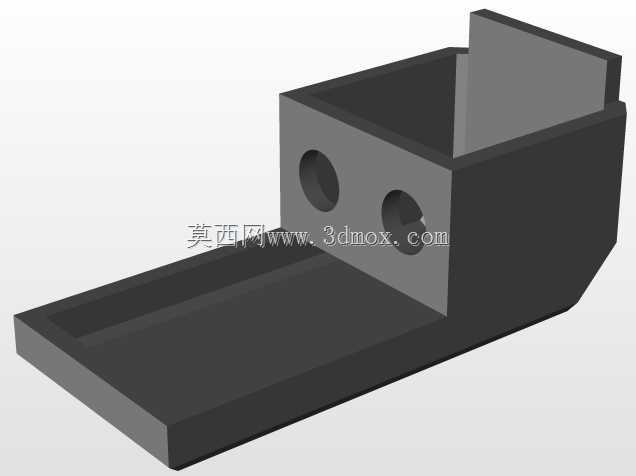

　　2mm安装孔位，无需对卡尺本体做额外切削打磨，可直接替换原厂断裂的电池仓结构，安装边界完全贴合卡尺手柄的原有曲面，不会突出握持区域影响卡尺正常拿取操作。压盖采用平板式结构，一端带定位凸台嵌入底座端部的定位槽，另一端通过一颗M2小螺丝与底座锁紧，压盖内侧预留0.3mm的弹片避让空间，可兼容原厂电池接触弹片的安装位置，不会出现压盖挤压弹片导致接触不良的问题；螺丝选用盘头小螺丝，锁紧扭矩控制在0.1N·m即可完成固定，既不会出现使用中松脱的情况，更换电池时仅需拧下一颗螺丝即可掀开压盖取出旧电池，全程无需用尖锐工具撬取仓盖，避免了原厂塑料卡扣反复抠取断裂的问题。结构设计上充分考虑了3D打印加工的工艺特性，所有加强筋厚度统一设置为2mm，

　　底座壁厚1.5mm，无悬空大于45度的结构，打印时无需添加支撑即可一次成型，打印完成后仅需简单去除毛边即可直接装配使用；底座侧面的加强筋沿槽体长度方向等距排布，既提升了仓体的抗弯折强度，即使卡尺从1.2米高度意外掉落，电池仓也不会出现开裂变形的情况，同时减少了打印材料的用量，控制了整体部件的重量，加装后不会改变卡尺原有重心位置，不影响长时间手持测量的手感。实际使用场景中，这套结构可适配市面上绝大多数采用单节AAA电池供电的数显游标卡尺，安装时仅需将卡尺原有损坏的电池仓残体清理干净，将底座对齐原有安装位，利用原有螺丝孔位或者少量双面胶辅助固定即可完成装配，日常更换电池仅需10秒左右即可完成，相比原厂卡扣式仓盖更换效率提升60%以上，

　　同时彻底解决了原厂仓盖卡扣易断、接触不良的通病。结构设计时还预留了弹片的调整空间，若出现电池接触不良的情况，可在压盖与电池之间增加0.1mm的绝缘垫片调整压紧力度，无需对结构做二次修改；压盖表面做了平面处理，可根据使用需求粘贴防滑胶贴，避免拧螺丝时出现打滑的情况。整套结构没有多余的冗余设计，所有尺寸均围绕AAA电池的实际尺寸和卡尺原有安装空间做匹配，没有超出原有电池仓的安装边界，不会与卡尺的其他部件产生运动干涉，安装后不影响卡尺的正常折叠、收纳和测量操作，对于日常高频使用数显卡尺的一线操作人员、3D打印爱好者、机加工维修人员来说，是实用性极强的改装替换结构，可有效延长数显卡尺的使用寿命，减少因电池仓故障导致的量具报废成本，避免测量作业中途因为电池问题中断工作，保障测量工序的连续性。
