工字钢轨道行走轮组带齿传动结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:448804
  • 工字钢轨道行走轮组带齿传动结构
  • 工字钢轨道行走轮组带齿传动结构
  • 工字钢轨道行走轮组带齿传动结构
  • 工字钢轨道行走轮组带齿传动结构

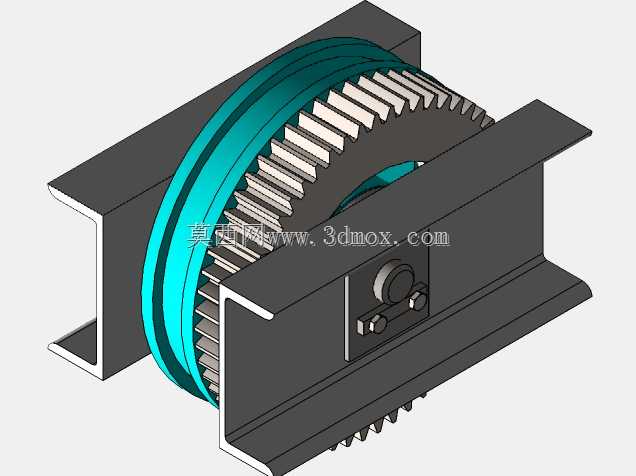

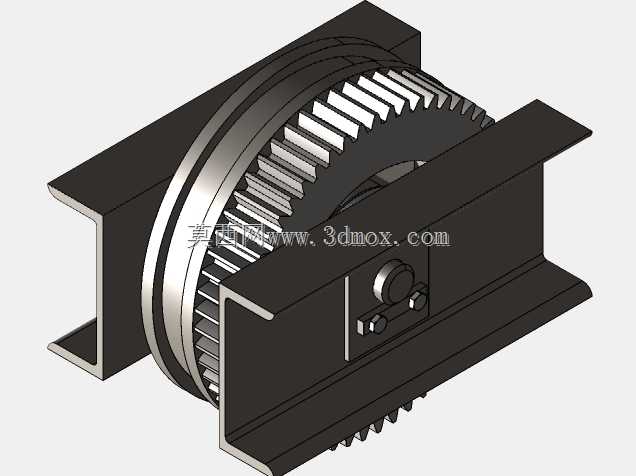

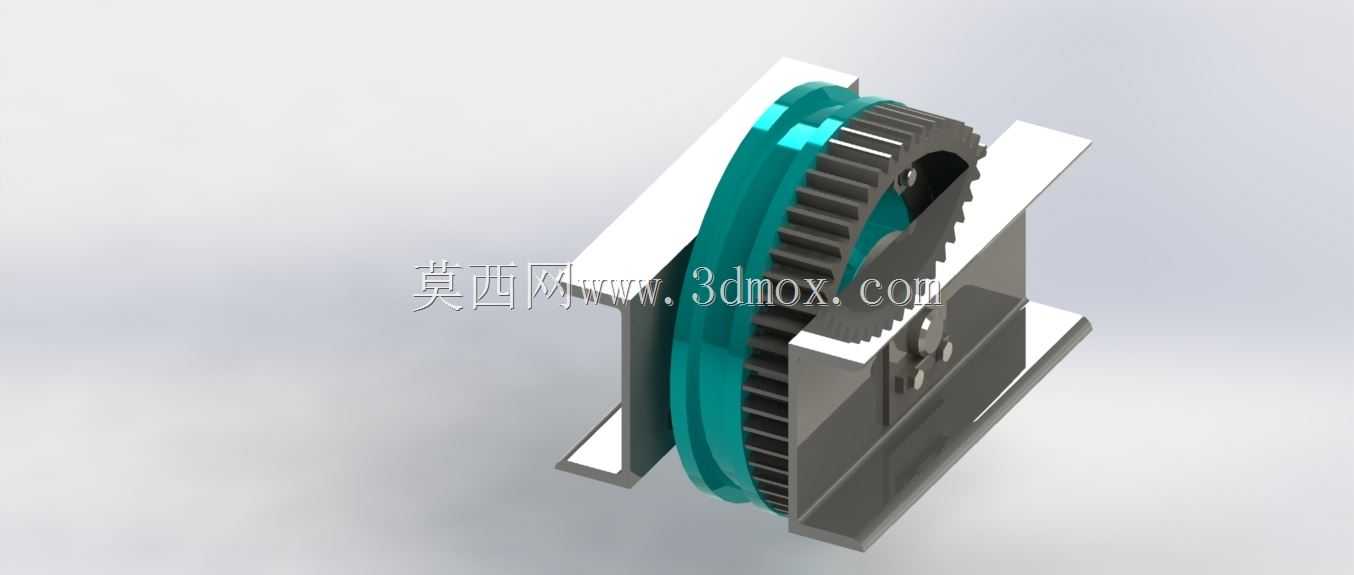

  这套轨道行走组件主要适配工字钢轨面的架空输送、移动作业场景,常见于车间轻型起重吊运、自动化产线空中移载、仓储巷道巡检设备的走行部位,区别于普通平轮行走结构,带内齿圈的轮体设计可以直接和驱动小齿轮啮合,省去额外的链轮、皮带轮传动环节,整体结构更紧凑,适合安装空间受限的架空走行场合。轮体采用双轮缘结构,轮缘内侧的锥面完全贴合工字钢轨的上翼缘斜面,行走过程中可以自动对中,不会出现啃轨、脱轨的问题,轮缘的高度比普通行走轮高出15%左右,即使轨道安装存在少量直线度偏差,或者设备启停有瞬时冲击,也能保证轮体始终卡在轨面范围内,不会掉道。齿圈和轮体采用一体化设计,齿部做了等模数等齿距的渐开线齿形,啮合侧隙控制在0.1-0.2mm之间,

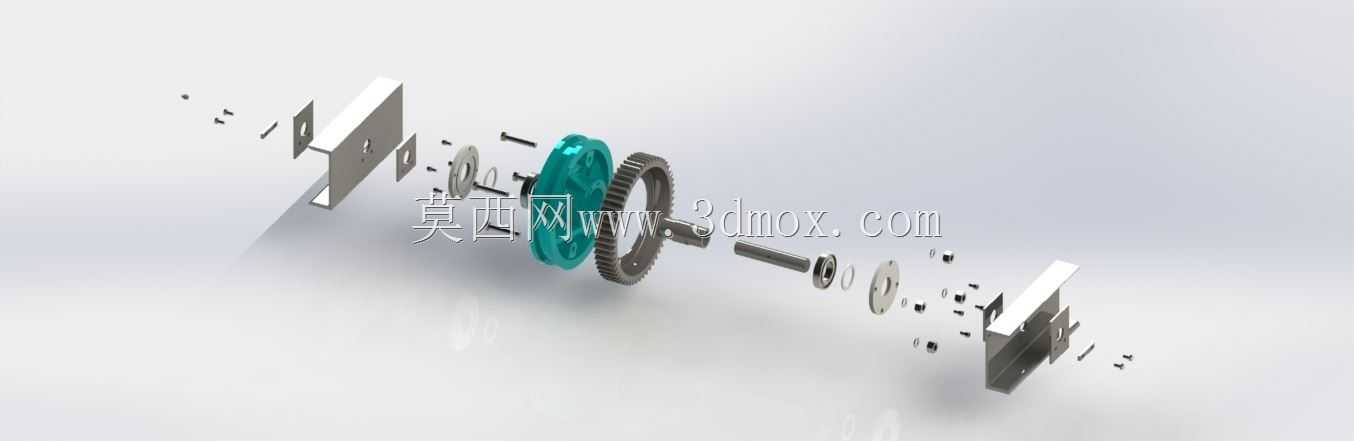

  既不会因为侧隙过大产生传动冲击,也不会因为侧隙过小出现卡齿、别劲的问题,驱动小齿轮直接安装在侧边的安装支架上,支架通过螺栓紧固在行走设备的主体框架上,安装孔做了长圆孔设计,可以微调齿轮和齿圈的中心距,补偿加工和安装带来的误差,保证啮合精度。轮体中间的轮毂部位预留了轴承安装位,适配深沟球轴承的安装尺寸,轴承内圈穿装固定心轴,心轴两端直接固定在设备的走行架上,轮体转动时心轴保持静止,这种固定心轴的设计比转动心轴的承载能力高30%左右,适合承受较大的径向载荷,轮体两侧的密封槽可以加装毡圈油封,避免车间内的粉尘、铁屑进入轴承内部,延长轴承的维护周期。侧边的安装支架除了固定驱动齿轮,还预留了防坠挡板的安装位,挡板下沿伸到工字钢翼缘的下方,

  即使轮体出现意外破损、轴承失效的极端情况,挡板也能挂在轨道上,避免整个行走设备坠落,符合架空作业设备的安全设计要求。整体结构的安装边界完全适配标准10号-16号热轧工字钢的截面尺寸,轮缘内侧的间距比工字钢翼缘宽度大2mm,安装时不需要对轨道做额外打磨、切削处理,直接将轮组卡在轨面上,紧固支架螺栓即可完成安装,后期维护时只需要拆卸侧边的端盖就能更换轴承,不需要把整个轮组从轨道上拆下来,大幅降低高空维护的作业难度。轮体的踏面做了中频淬火处理,表面硬度达到HRC45-50,淬火层深度2-3mm,既保证踏面耐磨,不会因为长期受压出现凹陷、点蚀,又能保证轮体芯部有足够的韧性,承受启停冲击时不会出现崩裂。齿圈的齿部同样做了表面淬火处理,

  和驱动小齿轮啮合时可以承受长期的交变接触应力,不会出现过早的齿面磨损、断齿问题。设计时特意将驱动齿轮布置在轮体的侧下方,齿轮的啮合点位于轮体中心线偏下的位置,传动时的径向分力可以部分抵消设备重量带来的轮轨压力,减少轮体和轨面的接触应力,延长踏面的使用寿命。整个组件没有多余的冗余结构,所有零件都采用标准化的型材和机加工件,没有特殊的异形零件,加工时只需要普通车床、铣床就能完成所有零件的加工,不需要专用工装夹具,加工成本低,互换性好,后期备件更换不需要专门定制,直接采购标准尺寸的零件就能替换。在实际使用场景中,这套走行轮组可以适配0.5t-2t的架空移动载荷,行走速度控制在0.1-0.5m/s之间,既可以用在手动推拉的移动吊具上,也可以搭配减速电机做自动化驱动的走行机构,适配性非常广。
