真空泵笼式转子结构三维设计

　　在真空获取类设备的实际工程应用场景里，转子作为直接参与气体抽吸、压缩、排出全流程的核心回转部件，其结构合理性直接决定整泵的极限真空度、抽气效率与运行稳定性。这类笼式结构的转子，多用于中低真空区间的容积式真空泵中，常见适配场景涵盖化工溶剂回收的真空抽滤工位、食品包装的真空封装产线、电子元器件制造的真空浸渗工序，以及实验室小型真空系统的动力核心单元，区别于传统实心转子或叶片式转子，笼式镂空结构在减重与流道优化上做了针对性的结构平衡。

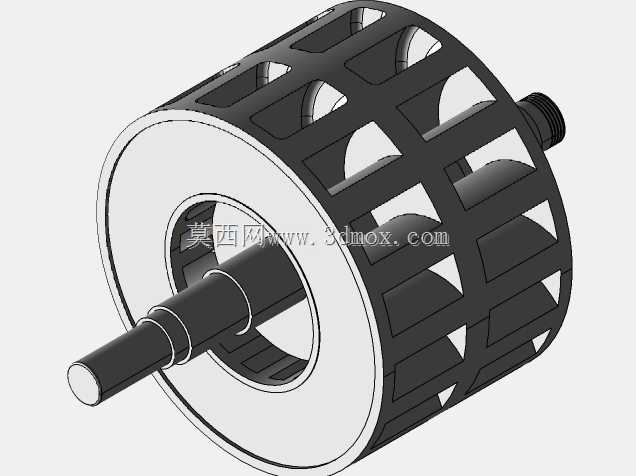

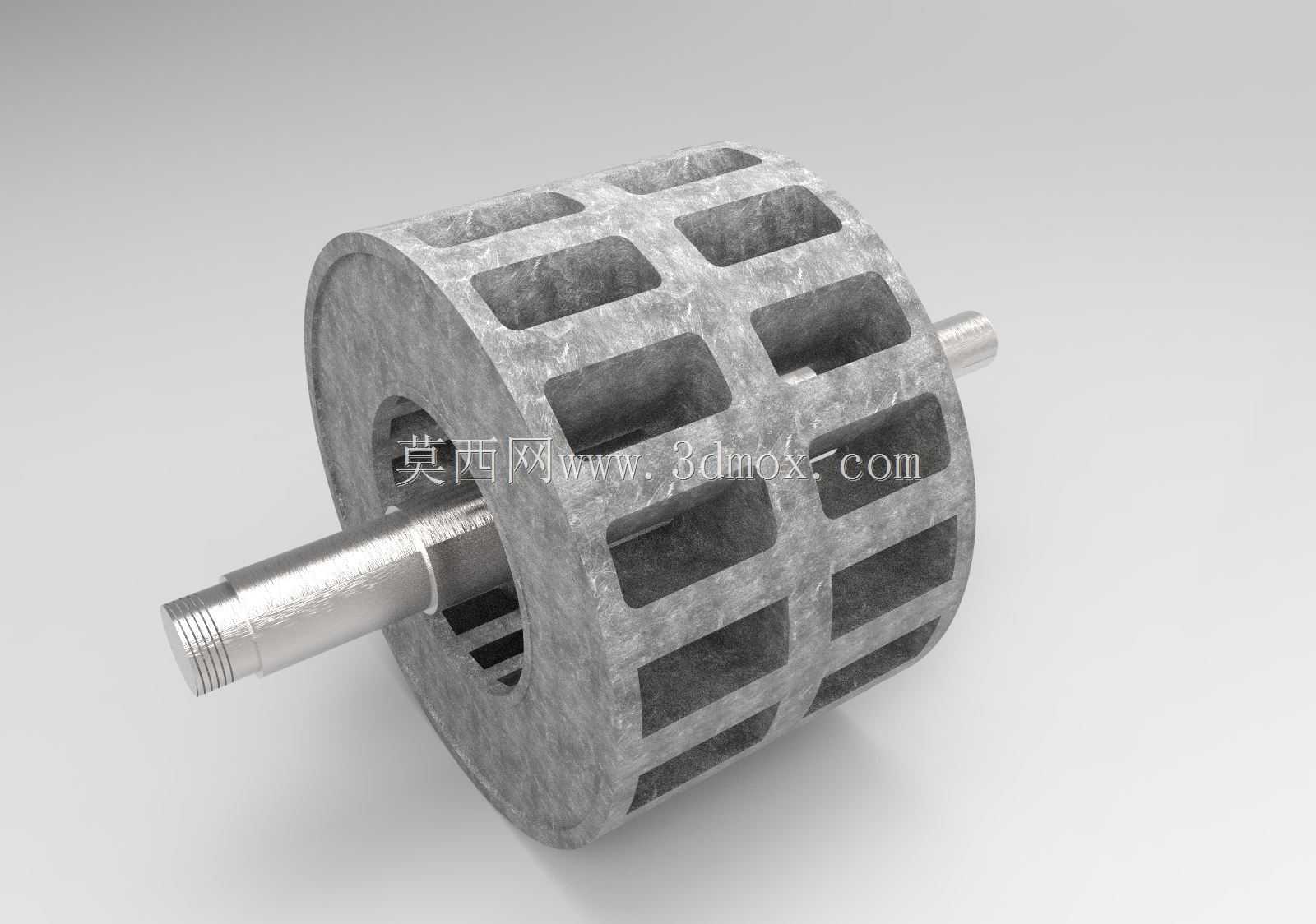

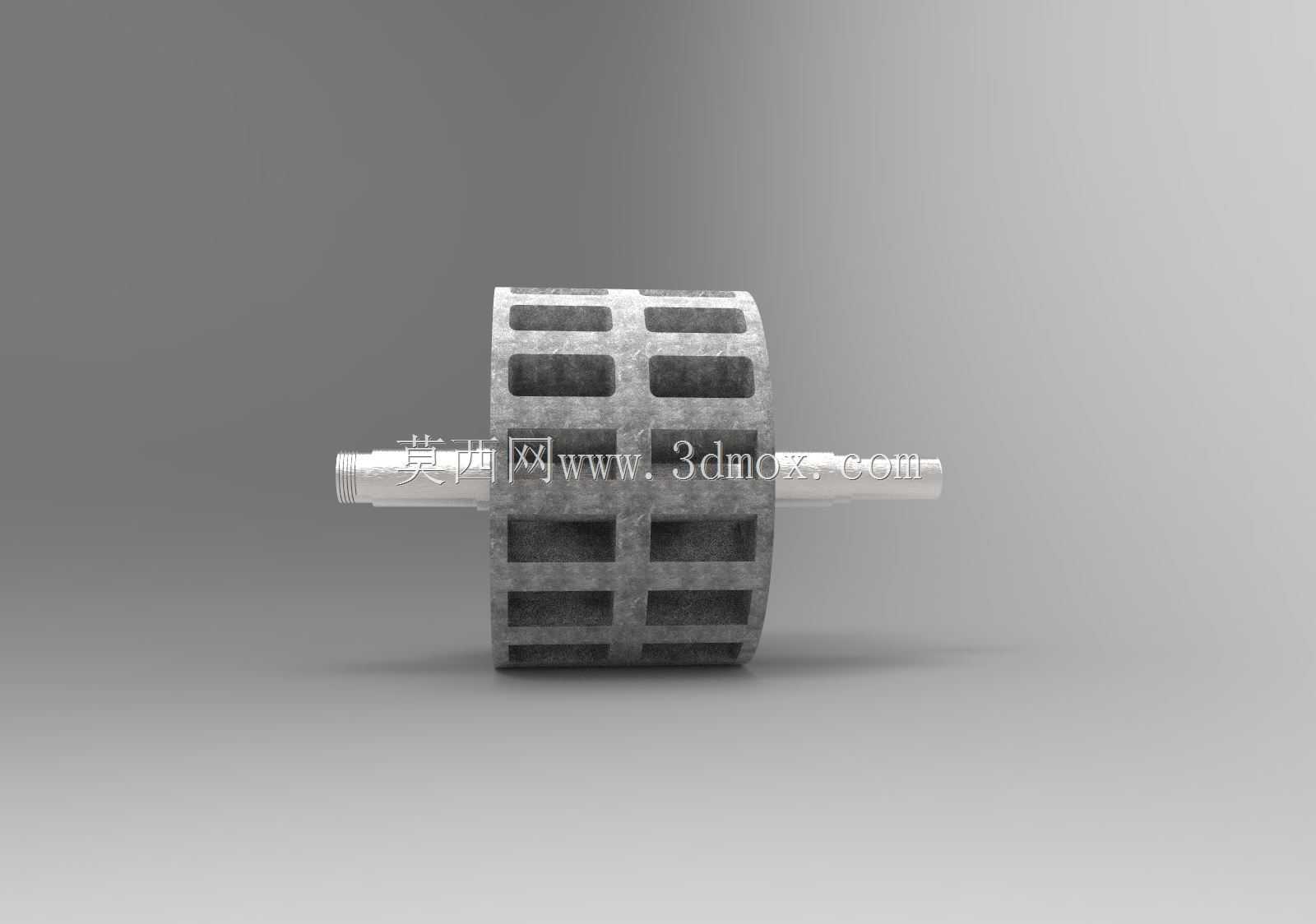

　　从实际运行的功能特性来看，该转子两端同轴延伸出阶梯式安装轴段，轴段加工有定位轴肩与装配公差带，可直接与泵腔两端的支撑轴承配合，保证回转过程中的同轴度误差控制在允许范围内，避免高速运转时出现径向跳动引发的泵腔刮擦、密封件磨损问题。转子主体的笼式格栅结构，一方面在回转过程中可配合泵腔内壁、滑片或隔块形成周期性变化的密闭容腔，完成气体的逐级压缩输送；另一方面镂空的格栅结构大幅降低了转子自身的转动惯量，在泵组启停阶段可缩短响应时间，同时减少长期高速回转时的自身形变累积，降低动平衡校准的工艺难度。

　　设计过程中首先要明确安装边界约束：两端轴伸的直径、长度需匹配对应泵型的轴承座安装尺寸，轴端的连接结构需适配联轴器或直连驱动的配合公差，转子整体的最大回转外径需与泵腔内壁保留均匀的设计间隙，间隙值既要避免运转时的动静部件碰擦，也要控制间隙过大引发的气体回流泄漏，保证抽气效率达标。笼式结构的筋条排布并非随意设置，每道格栅的宽度、镂空区域的通流面积，都需要结合泵的额定转速、目标抽速做匹配计算，筋条的圆角过渡处理可减少气体在流道内的湍流损失，同时降低应力集中风险，避免长期交变载荷下出现结构疲劳开裂。

　　从装配逻辑来看，该转子作为独立的回转组件，可单独完成动平衡校验后再装入泵腔，后期维护时若出现磨损或动平衡失效，可直接整体拆换，无需拆解整泵的其他腔体结构，降低现场运维的工作量。结构设计时还需考虑转子的材质适配性，若应用在有腐蚀性气体的抽吸场景，可在建模阶段预留表面处理的厚度余量，若应用在高转速工况，可对筋条与轴段的连接位置做加强结构处理，保证不同工况下的结构强度冗余。

　　不同于普通传动类转子，这类真空泵转子的形位公差要求更为严苛，两端轴段的同轴度、转子外圆的圆柱度、筋条端面的垂直度，都会直接影响泵运行时的密封性能与振动值，建模过程中需对各配合面的公差带做明确标注，为后续的加工、校验环节提供准确的尺寸依据。笼式结构的镂空设计同时兼顾了散热需求，转子高速回转时，气流可穿过镂空区域带走部分运转产生的热量，降低泵腔内部的温升，减少因热胀冷缩导致的配合间隙变化，提升整泵在连续运行工况下的可靠性。
