SCLP铝屑输送排屑设备三维设计

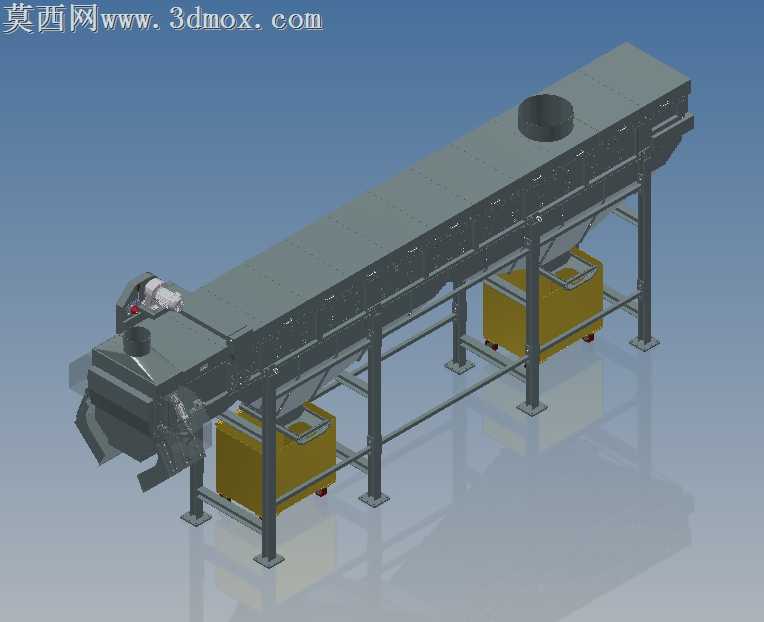

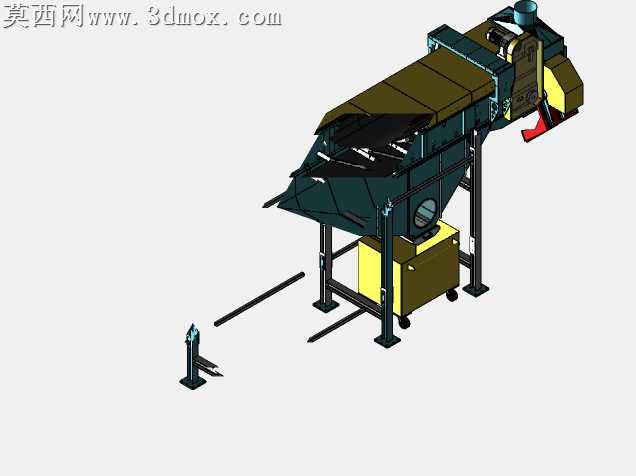

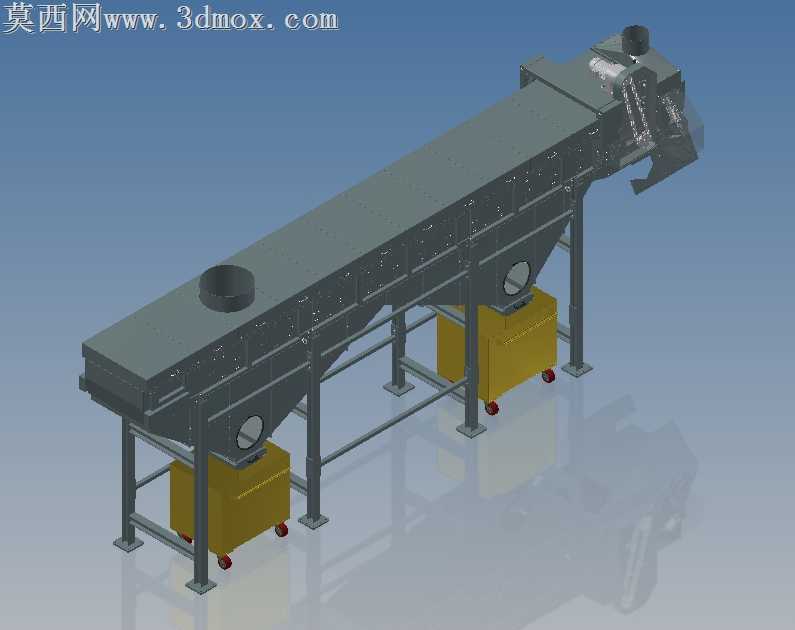

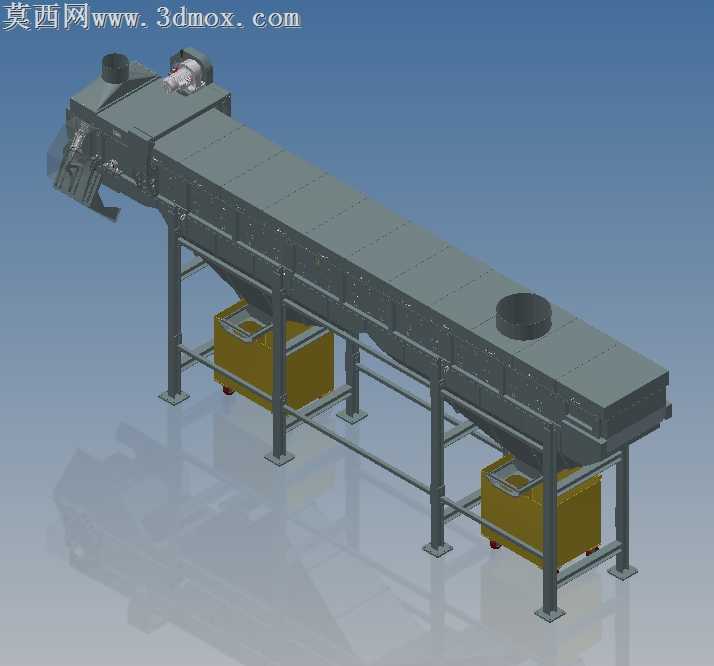

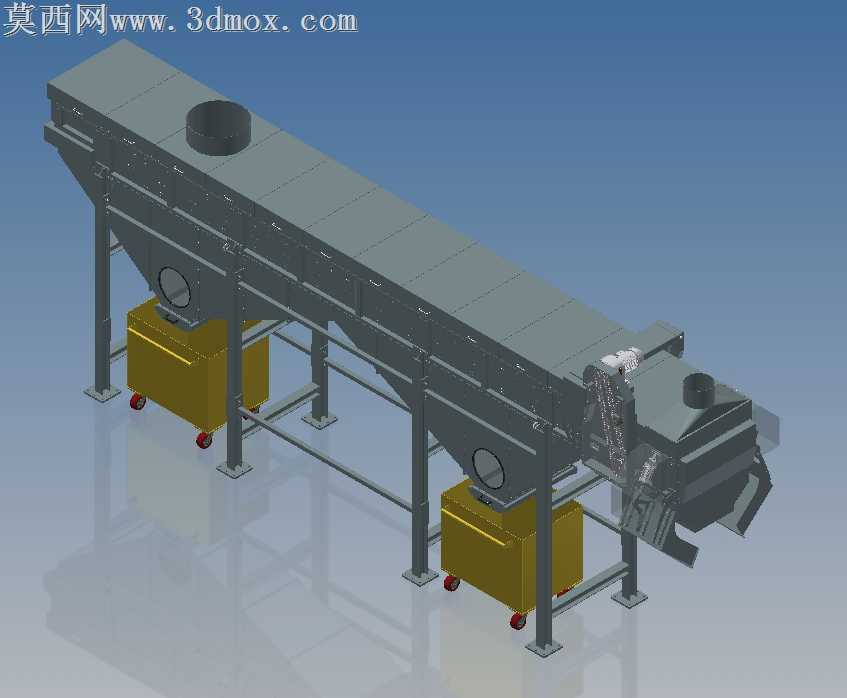

本模型为针对机加工铝屑输送工况设计的SCLP型排屑设备，整体采用三维参数化建模完成，建模过程中严格遵循机械设计规范，对设备各组成部分进行1:1等比例还原，完整呈现设备的整体布局与细节结构。模型主体采用长槽型倾斜输送结构设计，槽体上部设置进料接口，可直接对接机床排屑出口承接加工产生的铝屑，槽体下部设置倾斜导料结构，配合内部输送组件将铝屑定向输送至末端排出口，落入下方带脚轮的集屑箱内完成废料收集。建模阶段对设备的支撑机架进行了精细化设计，采用型钢焊接式机架结构，通过多组立柱与横撑保证整体结构刚性，支撑腿底部设置可调垫脚结构，可适配不同安装地面的调平需求；槽体侧面开设观察检修口，方便日常运维过程中查看内部输送状态、清理卡滞废料。集屑箱采用箱式焊接结构，底部配置万向脚轮与定向脚轮组合，满料后可直接拉出转运，降低人工清屑的劳动强度。渲染阶段针对不同部件赋予对应材质属性，槽体与机架采用磨砂金属材质还原钢制焊接件的质感，集屑箱采用醒目的工业黄涂装材质区分功能区域，脚轮采用橡胶与金属组合材质，观察口采用半透明玻璃材质，整体渲染效果清晰区分各功能部件，直观展现设备的结构层次。设计过程中充分考虑铝屑输送的工况特性，槽体倾斜角度经过合理测算，既保证铝屑可依靠重力与输送作用力顺利下滑，又避免角度过大导致设备整体占用空间过高；内部输送结构采用适配碎屑输送的结构形式，可有效避免铝屑卡滞、缠绕问题，设备整体结构紧凑，可直接对接多台机床的排屑出口，适配自动化机加工生产线的废料集中输送需求，模型完整保留了各部件的装配关系，可直接用于结构校核、方案展示与工程出图参考。
