多用途壁挂式电气防护面板壳体结构

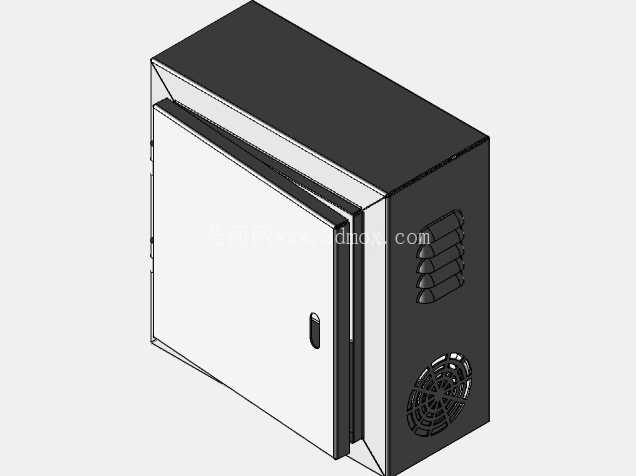

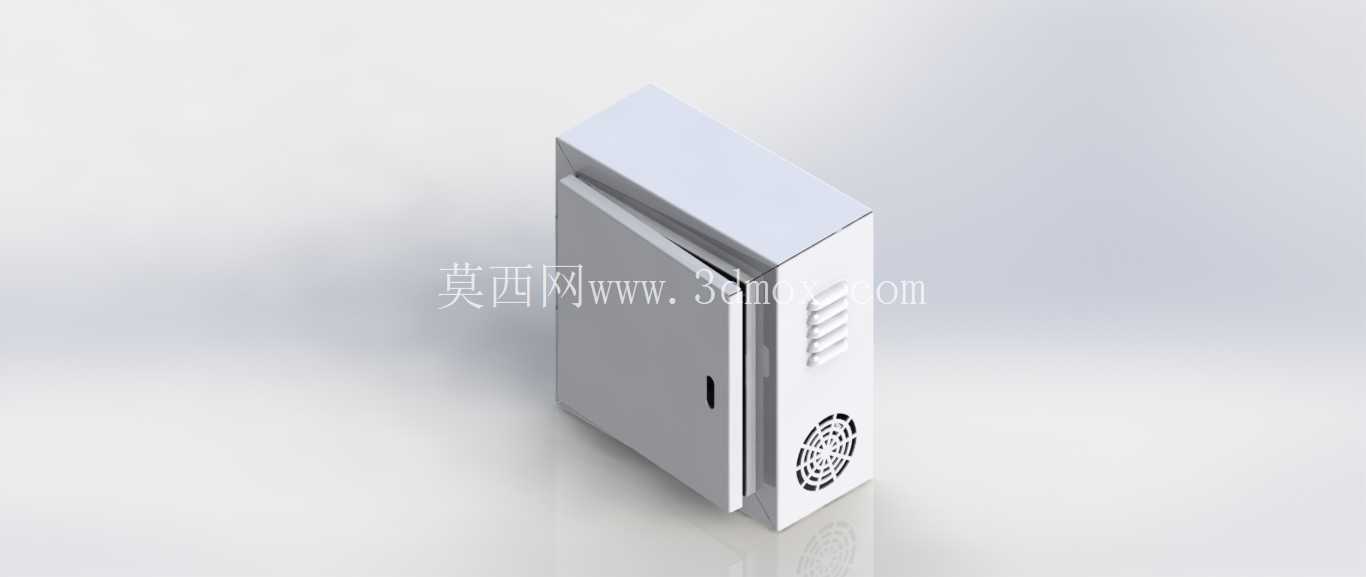

　　这款电气面板壳体的结构设计，核心围绕工业现场低压电气元件的集成安装与防护需求展开，日常应用覆盖车间就地控制回路、小型设备旁的分线配电、楼宇公共区域弱电信号转接等场景，可容纳小型断路器、接线端子排、信号转换模块等常规电气元件，替代传统明装接线盒的裸露布线缺陷，同时为内部元件提供可靠的物理防护。从结构设计逻辑来看，壳体采用分体式扣合结构，主体为折弯成型的金属腔体，侧边预留的通风格栅与下部的通风孔形成自然对流风道，可将内部元件工作产生的热量及时导出，避免密闭腔体内热量累积加速元件老化；门板与腔体采用隐藏式铰链连接，关闭后配合侧边的锁止结构，可实现门板与腔体的紧密贴合，满足常规工业环境下的防尘、防触碰要求，避免非运维人员随意触碰内部带电部件。

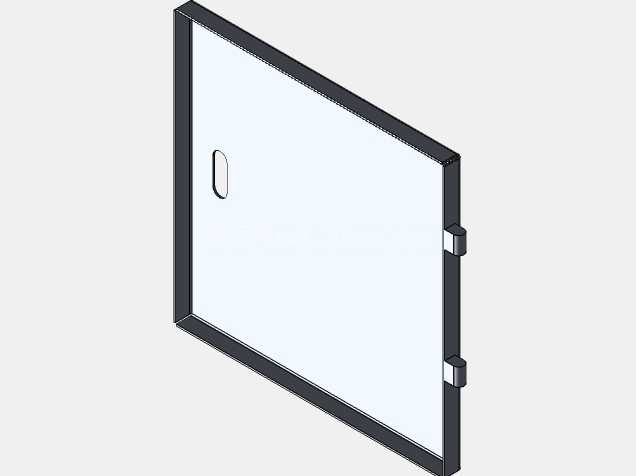

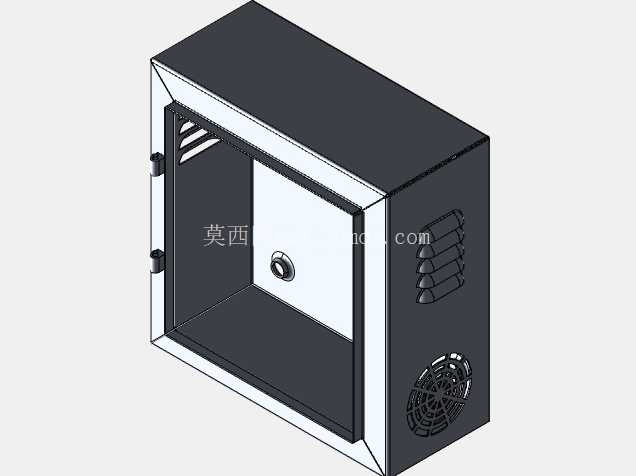

　　安装边界方面，壳体背部预留标准化壁挂安装孔位，可直接固定在墙面、设备机架立面等平整安装面，安装时无需额外定制转接支架，适配常规M6膨胀螺栓或自攻螺丝的固定需求；腔体内部预留统一的安装导轨卡槽，可直接卡装标准35mm宽度的电气安装导轨，元件安装时可根据回路数量灵活调整导轨上的元件排布，无需在腔体内额外打孔固定，减少现场安装的加工工作量。门板的开合角度经过结构校核，可实现接近180度的全开状态，运维人员进行接线、检修操作时不会被门板遮挡操作空间，门板内侧预留标识牌粘贴区域，可粘贴回路标识、运维注意事项等提示内容，方便日常运维时快速识别对应回路。

　　壳体的边角位置均做了折弯圆角处理，避免加工、安装、运维过程中尖锐边角划伤操作人员，所有钣金折弯处的焊缝均做了打磨平整处理，外表面可根据使用场景做喷塑处理，适配不同安装环境的防腐、外观需求。下部的通风孔位置做了向内的翻边处理，可避免外部飞溅的水滴直接进入腔体内部，同时不影响通风散热效果，格栅的开孔尺寸经过核算，可阻挡直径大于1mm的固体异物进入，满足常规工业场景的防护等级要求。在结构建模过程中，所有钣金折弯参数均匹配常规钣金加工的工艺要求，折弯半径、折弯扣除值均按照常用冷轧钢板的加工参数设置，加工时可直接展开下料，无需二次调整工艺参数；腔体与门板的配合间隙控制在1mm以内，既保证门板开合顺畅，又避免间隙过大导致防护性能下降。

　　锁止结构采用通用型小型柜锁，可根据使用需求更换为三角锁、弹子锁等不同锁芯，适配不同权限管理的场景需求。壳体的进线孔预留位置设置在腔体上下两端，可根据现场布线方向选择上进线或下进线方式，进线孔可搭配电缆防水接头使用，实现进线位置的密封防护，避免灰尘、水滴从进线位置进入腔体内部。
