高精度工装定位基准球组件结构设计

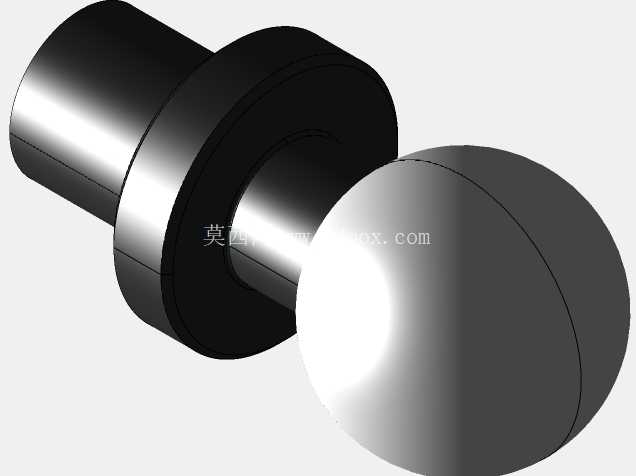

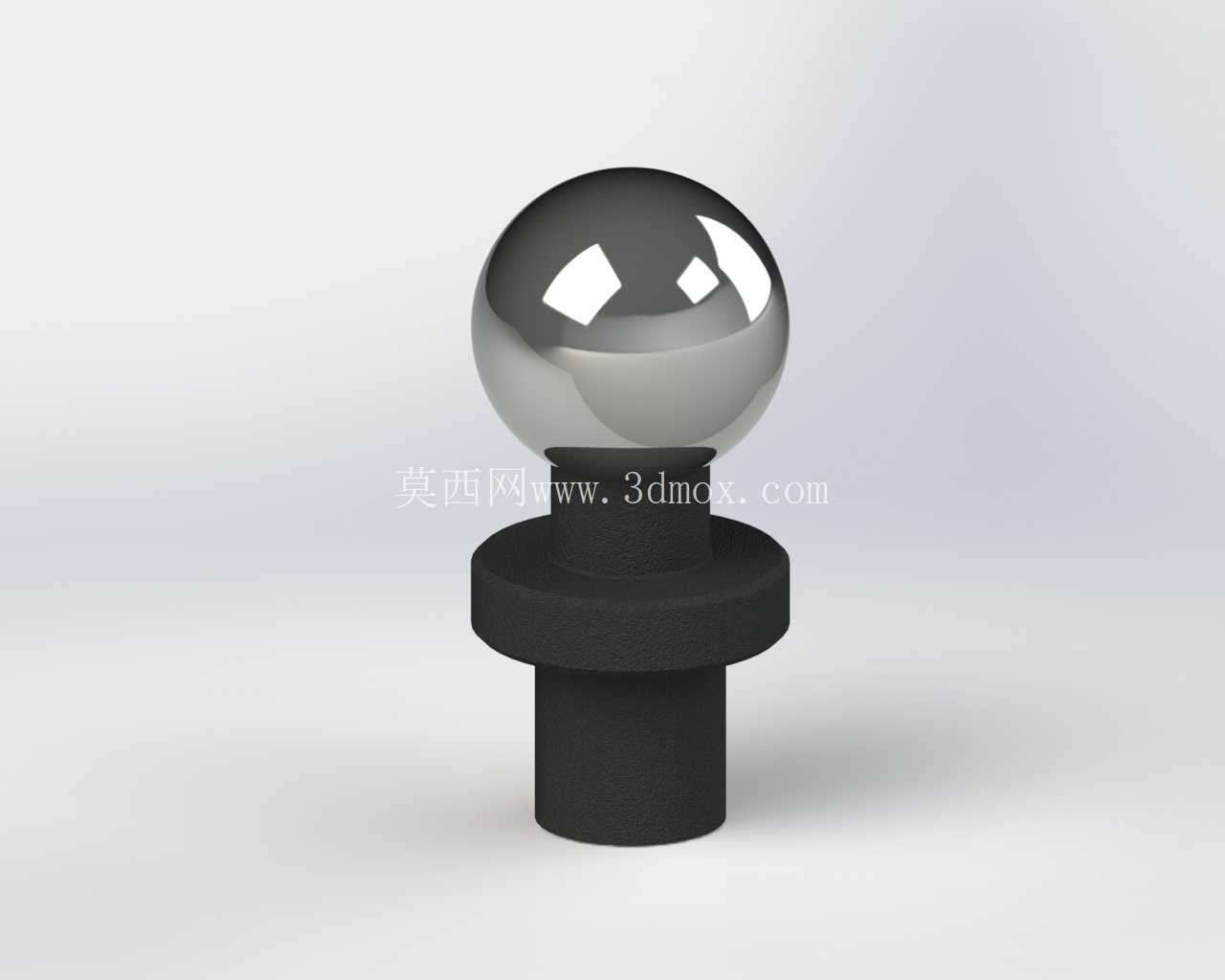

　　在精密工装夹具、三坐标检测工位以及高精度模具装配环节，这类带安装基座的基准球是核心定位基准元件，其核心作用是为整套工装系统提供统一的空间坐标基准，确保多工序加工、重复装夹、多工位检测时的位置一致性，避免因基准偏移带来的尺寸超差问题。从结构设计逻辑来看，上部的球体采用高硬度耐磨材质加工，球面的圆度、表面粗糙度直接决定了定位精度，球体与下部安装柱采用过盈压装配合，配合面的同轴度公差控制在微米级，避免球体安装后出现偏心，影响检测或定位时的坐标读取准确性。

　　下部的安装结构分为两段，中间的凸缘是安装限位面，装配时凸缘下端面与工装基板的安装面完全贴合，起到轴向定位作用，下方的圆柱段为安装导向段，与基板上的安装孔采用小间隙滑配，间隙量控制在0.005mm以内，既保证安装时的顺畅性，又避免配合间隙过大带来的径向窜动。这类基准球的应用场景覆盖了精密压铸模具的合模定位、CNC加工中心的工件找正、三坐标测量机的校准基准搭建，在多工序流转的精密零件加工中，统一的基准球可以让不同设备、不同工序的定位基准保持一致，减少重复找正带来的辅助时间损耗，同时降低多次装夹的累积误差。

　　设计时需要重点考虑几个边界条件：首先是球体的外露高度，要保证检测探头或者定位机构能够顺畅接触球面所有有效区域，不会和下部安装基座发生干涉；其次是安装凸缘的外径尺寸，要匹配工装基板上的沉孔尺寸，保证安装后凸缘不会突出基板平面过多，避免和工件或者其他工装部件发生碰撞；安装柱的长度要根据基板厚度确定，保证安装后柱体下端不会超出基板背面，影响基板在机床工作台或者检测平台上的放平。从受力角度分析，这类基准球在使用过程中主要承受接触式的轻载荷，不会承受大的冲击载荷，因此设计时不需要过大的结构尺寸，重点保证刚性和精度即可，球体与基座的连接部位要做圆弧过渡，避免应力集中导致长期使用后出现配合松动。

　　在实际选型应用中，需要根据整套工装的精度等级匹配对应精度等级的基准球，普通工装定位可以选用圆度0.01mm级别的产品，高精度检测场景则需要选用圆度0.001mm级别的高精度产品，同时安装时要保证安装面的平面度，避免安装面有毛刺、铁屑导致基准球安装倾斜，影响最终的定位精度。日常使用中要注意对球面的防护，避免磕碰划伤球面，一旦球面出现凹坑或者划痕，会直接导致定位或检测数据出现偏差，需要及时更换。这类组件的结构虽然简单，但是在精密制造环节中属于不可或缺的基础基准元件，其设计合理性、加工精度直接影响整套工装系统的最终精度表现，很多精密装配、加工环节出现的尺寸偏差问题，追根溯源往往都是基准元件的安装或者精度不达标导致的。
