1/4规格波纹手拧带螺杆调节旋钮

　　这类带螺杆的波纹手拧旋钮，在轻工装配线、小型试验台架、工装夹具的日常调节场景里出镜率极高，很多需要频繁手动锁紧、微调高度或者压紧定位的工位，都不会用需要扳手拧动的标准螺栓，反而会优先选这类手拧结构，毕竟一线操作员工不需要额外找工具，徒手就能完成锁紧和松开动作，能省不少辅助操作的时间。

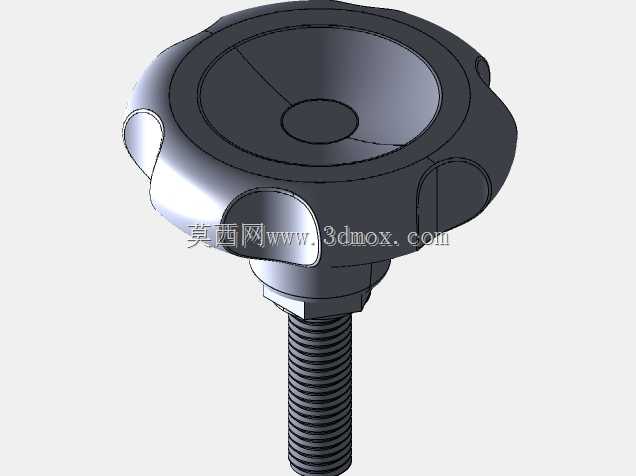

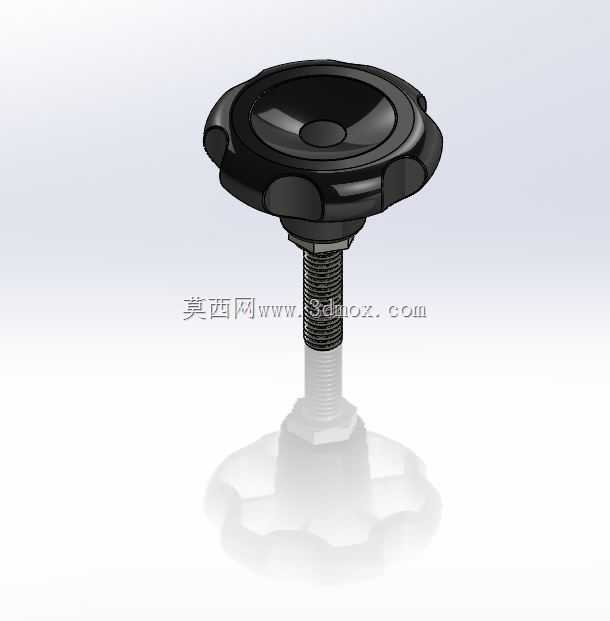

　　从结构设计逻辑来看，顶部的波纹手轮外圈做了多道内凹的圆弧防滑槽，不是光滑的圆盘结构，这部分的设计是经过实际操作验证的：不管是手上沾了少量切削液、装配润滑脂还是车间常见的灰尘，手指搭在外圈上转动的时候都不会打滑，每道凹槽的弧度刚好贴合指腹的施力角度，转动的时候不需要用太大力就能输出足够的锁紧扭矩，不会因为手滑导致锁紧不到位，出现工装移位的问题。手轮顶部做了内凹的平面设计，没有突出的棱角，哪怕是安装在设备操作面的外侧，操作人员来回走动的时候也不会被突出的边缘刮蹭到，符合车间设备的安全设计要求。

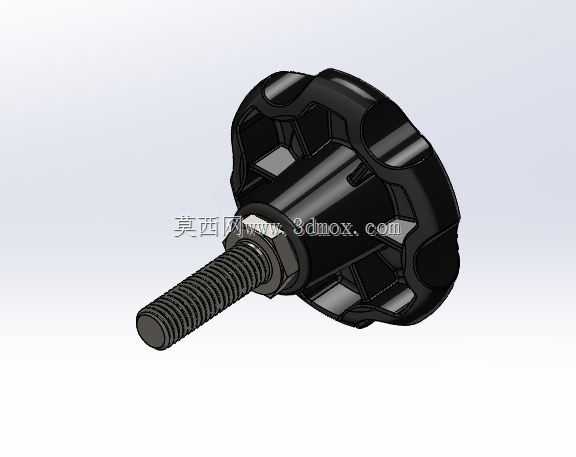

　　手轮和下方螺杆的连接位置做了嵌入式的防转结构，不是简单的粘接或者过盈压装，转动手轮的时候螺杆会跟着同步转动，不会出现手轮转了但是螺杆不动的空转情况，长期反复拧动也不会出现连接松动的问题。螺杆部分采用的是标准英制1/4规格的螺纹，螺纹段的长度经过适配，既可以满足常规的调节行程需求，也不会因为螺杆过长导致安装后突出太多影响周边结构。螺杆末端做了小尺寸的倒角处理，拧入对应的螺纹孔的时候不需要刻意对准，顺着倒角就能顺利旋入，能减少装配时候的对孔时间。

　　实际选型安装的时候要注意几个边界尺寸：首先是手轮的最大外径，要预留出足够的手指操作空间，不能把旋钮贴着装在设备立板或者其他结构旁边，至少要留出单根手指能放入的间隙，不然操作的时候手指会被旁边的结构挡住，没法顺畅转动。其次是螺杆的旋合长度，要根据实际需要的调节行程选对应的螺纹长度，不要让螺杆完全旋出对应的螺纹孔，避免螺纹脱扣导致整个旋钮掉出来。如果是用在需要支撑的场景，比如小型设备的可调脚位置，螺杆末端可以搭配配套的防滑脚垫，增大和地面或者支撑面的摩擦力，调节完高度之后不会出现滑移的问题。

　　这类旋钮的适用场景比想象中广：除了常见的工装夹具压紧、设备调平之外，小型检测设备的门盖快拆、印刷设备的导辊位置微调、电子装配线的治具定位、甚至是一些民用设备的手动调节部位都能用到，它的核心优势就是免工具操作，结构简单可靠，没有复杂的内部零件，长期使用也不容易出现故障，不需要额外的维护。设计这类零件的三维模型的时候，要重点注意手轮外圈防滑槽的拔模角度，因为这类手轮大多是增强尼龙材质注塑成型，拔模角度做小了容易出现脱模拉伤，角度太大又会影响防滑的手感；螺杆和手轮的嵌合部位要做足够的咬合结构，保证注塑的时候塑胶能完全包裹嵌件，承受扭矩的时候不会出现嵌件和塑胶部分脱离的情况。另外手轮的背面要做平缓的过渡，不要有尖锐的分型线残留，不然操作的时候容易磨手，实际量产的时候都会对分型面做打磨处理，保证握持的舒适度。

　　在做整机结构设计的时候，这类标准操作件不需要从头开始建模，直接调用对应的标准模型就能缩短设计周期，只需要核对好螺纹规格、手轮直径、螺杆长度这几个核心参数，就能直接适配到对应的结构里，不用反复修改尺寸。要注意的是，这类手拧旋钮的锁紧扭矩有上限，不要用它来替代需要大扭矩锁紧的螺栓结构，它的设计定位就是手动快速调节、小扭矩锁紧的场景，如果需要大吨位的压紧或者重载定位，还是要选用带锁紧机构的压紧件，不能超范围使用，不然会出现手轮破裂或者螺纹滑牙的问题，影响设备的正常使用。
