高精度定位珠工装夹具标准件结构

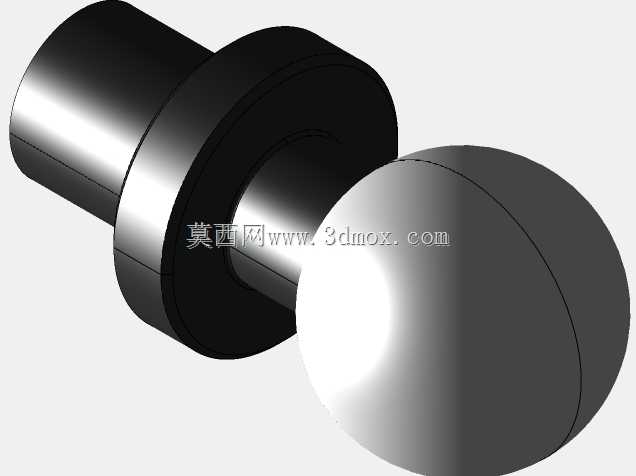

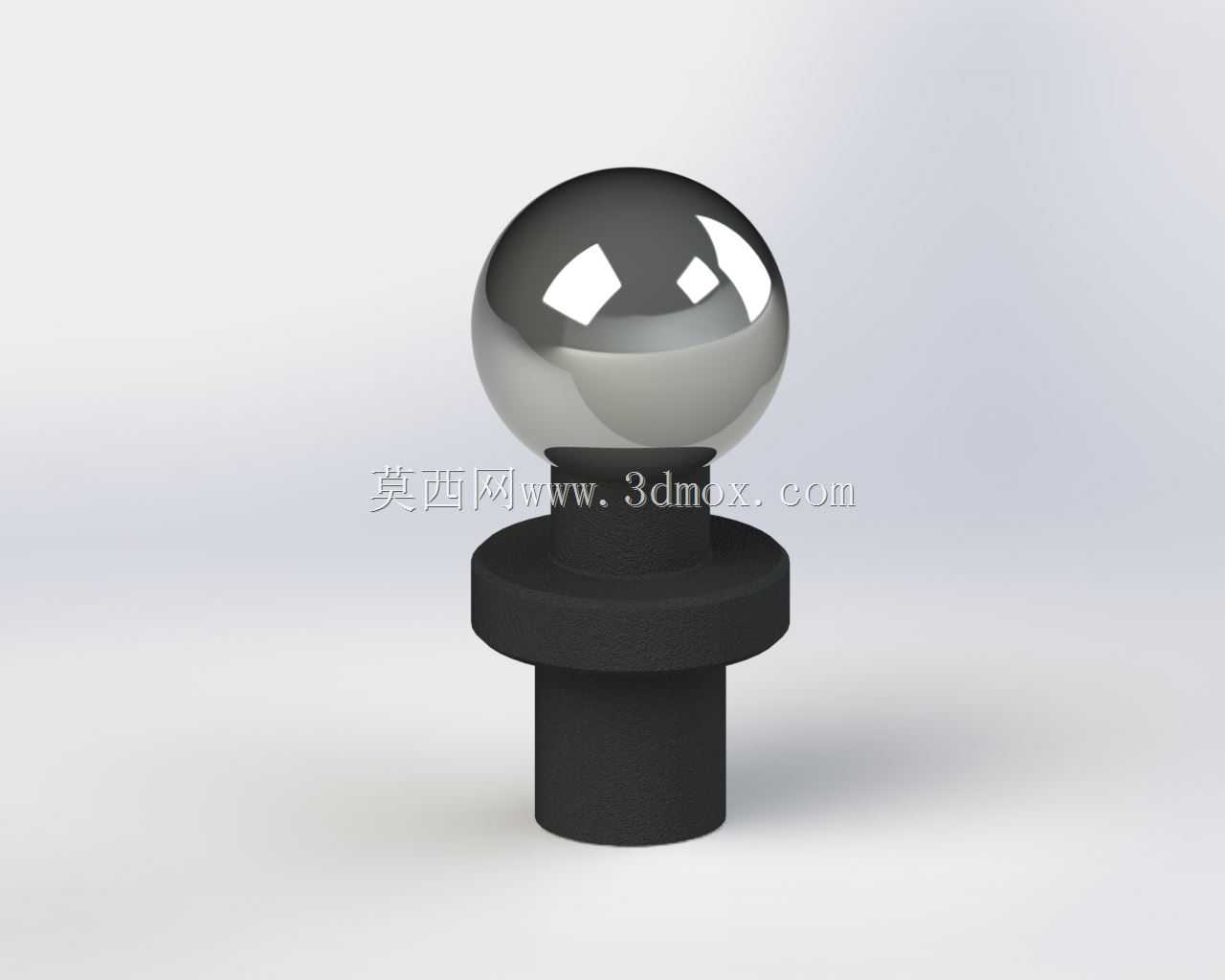

　　在工装夹具、精密模具、自动化生产线的定位环节，定位珠是应用频次极高的弹性定位元件，这款高精度定位珠的结构设计完全围绕工业场景下的重复定位需求展开，区别于普通玻珠螺丝的外露式结构，这款定位珠采用一体式基座加球面接触端的组合形式，基座部分做了阶梯轴式的结构设计，下部为光杆安装段，中部设置环形限位凸台，上部为球面端的承载基座，接触端采用高硬度抛光球面，表面粗糙度达到镜面级，可有效降低与定位工件接触面的摩擦损耗，同时保证点接触定位的精度稳定性。

　　从实际应用场景来看，这类定位珠常被用在治具板的快换定位、模具抽芯机构的预定位、自动化装配线的工件载具定位、检测工装的工件基准定位环节，相比圆柱定位销的过定位风险，球面接触的定位珠可在工件存在微小尺寸公差时，通过接触点的自适应贴合补偿公差，避免工件装夹时出现卡滞、定位过紧无法拆卸的问题，同时相比弹簧柱塞类定位元件，这款定位珠的球面接触面积更大，承载能力更强，可承受一定的侧向载荷，不会因为工件装夹时的侧向推力出现定位端偏移、弹簧卡滞的问题。

　　设计思路上，这款定位珠的结构做了针对性的优化，下部安装段的直径与安装孔采用H7/h6的间隙配合公差，安装时可直接压入工装板的预制安装孔内，中部的限位凸台高度经过精确计算，压装后凸台端面与工装板表面完全贴合，既可以控制定位珠的安装高度，又能承受压装时的轴向力，避免内部弹性元件被压损；上部的球面端采用高碳铬轴承钢材质，经过淬火处理后硬度达到HRC58-62，长期反复接触工件也不会出现接触面凹陷、磨损起台的问题，球面的轮廓度公差控制在0.005mm以内，保证每个接触点的位置精度一致。

　　安装边界方面，这款定位珠的安装段长度根据常用工装板厚度做了标准化设计，压入安装孔后不需要额外的锁紧螺母或者点胶固定，依靠过盈配合即可实现牢固安装，凸台的外径比安装段大2mm，既可以起到轴向限位的作用，又不会占用过多的工装板表面空间，相邻两个定位珠的安装中心距最小可以做到8mm，适合密集排布的多定位点工装设计；球面端的突出高度在自由状态下为3mm，接触工件后可压缩行程为1.5mm，这个行程范围既可以保证足够的定位预紧力，又不会因为行程过大导致定位精度下降，当工件放置到定位珠上时，球面端受到工件重力压缩，内部弹性元件提供恒定的预紧力，将工件推向侧向的定位基准面，实现工件的无间隙定位。

　　在实际选型使用时，需要根据工件的重量、定位精度要求选择对应规格的定位珠，重型工件的定位可以选择球面直径更大的型号，增大接触面积降低接触面压，精密检测工装的定位则需要选择球面轮廓度更高的精度等级，同时安装孔的加工精度需要保证与安装段的配合公差，安装孔的垂直度误差控制在0.02mm以内，避免压装后定位珠出现倾斜，导致接触点偏移影响定位精度；日常维护时，只需要定期清理球面端的切屑、灰尘即可，因为基座与球面端之间采用密封式结构，切削液、粉尘不会进入内部弹性元件腔室，长期使用也不会出现弹簧卡滞、弹力衰减的问题，相比普通外露式玻珠螺丝，这款结构的使用寿命可以提升3倍以上，在高频率装夹的自动化生产线上，可有效降低工装维护频次，减少因为定位元件磨损导致的工件定位不良、加工尺寸超差的问题。

　　另外在模具应用场景中，这类定位珠还可以用在滑块的预定位、行位的止退定位环节，球面接触的形式可以在滑块开合模时提供顺畅的滑动触感，同时在合模到位时提供清晰的定位反馈，避免滑块因为惯性出现过行程的问题，相比锥面定位结构，定位珠的安装加工更简单，只需要钻一个对应直径的安装孔即可，不需要加工锥面，降低工装与模具的加工成本，缩短生产制造周期。
