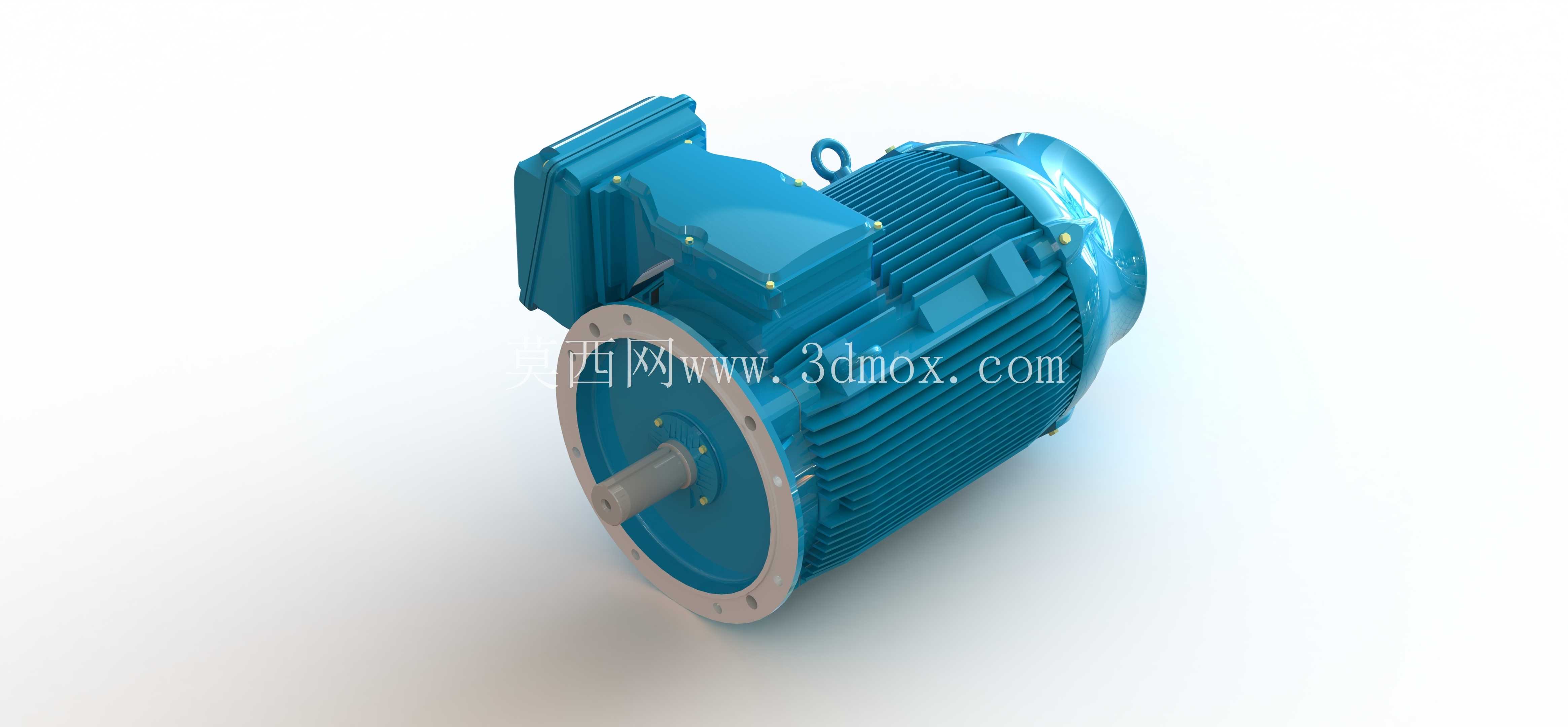

卡尔卡恰315S法兰安装三相异步电机结构

　　这款315S机座号的法兰安装式电机，在工业传动场景里覆盖的适用面非常广，从输送线重载驱动、泵类设备配套，到风机、压缩机的动力输入，甚至建材生产线上的破碎、搅拌类辅机传动，都能见到同规格产品的应用。区别于底脚安装的同功率机型，法兰式安装的结构不需要额外预制厚重的安装底座，直接通过端盖法兰的止口与配套设备的安装面对接定位，拧紧一圈连接螺栓就能完成固定，在立式安装、设备端直接挂载的场景里，能大幅压缩安装空间，减少机架的承重设计冗余。

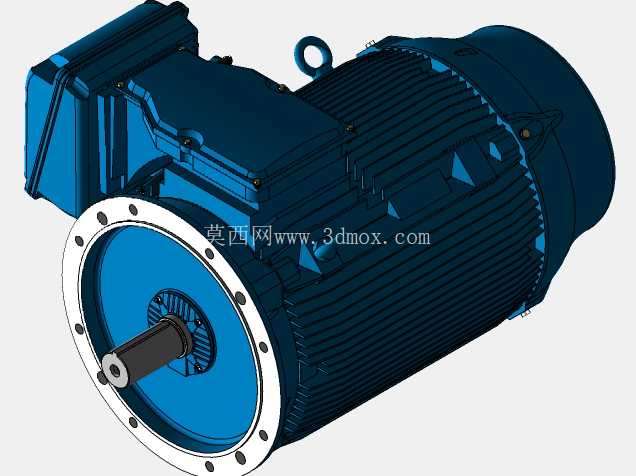

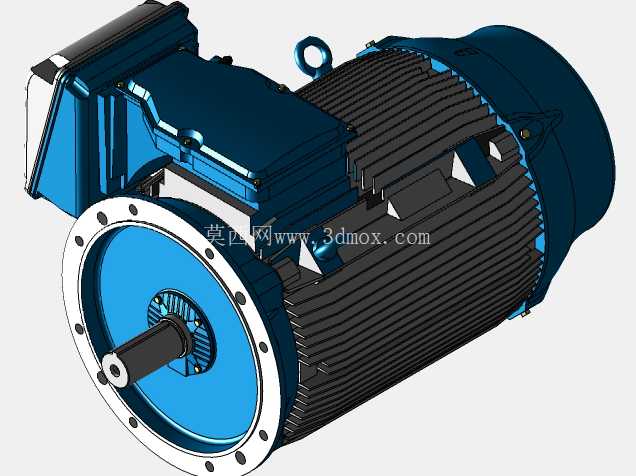

　　从结构设计逻辑来看，这款电机的机壳采用轴向散热筋的整体铸造成型结构，散热筋沿着机壳圆周方向均匀排布，筋条的高度、间距都经过热传导仿真校核，电机在额定负载下连续运行时，定子绕组产生的热量能通过铁芯快速传导到机壳表面，配合后端独立的散热风叶、风罩导流，能保证外壳表面的温度梯度均匀，避免局部过热导致的绝缘老化加速。顶部的接线盒采用倾斜式密封结构，接线腔的空间足够容纳大线径的动力电缆接入，盒盖的密封胶条能阻挡车间里的粉尘、飞溅水汽侵入，在多尘、潮湿的生产车间环境里也能保证接线端子的绝缘可靠性。机壳上方预留的吊环是整台电机的吊装受力点，设计时已经做了应力集中校核，整台电机搬运、安装就位时，吊环能承受整机重量的1.5倍以上载荷，不会出现吊装变形、断裂的风险。

　　输出端的法兰采用标准止口定位设计，法兰端面的连接孔位置度公差控制在0.1mm以内，和配套设备对接时不需要反复调整同轴度，只要止口完全贴合安装面，就能保证电机输出轴和被驱动设备的输入轴同轴度满足传动要求，减少联轴器、皮带轮等传动件的偏磨损耗。输出轴采用调质处理的合金钢材质，轴伸端的键槽尺寸按照标准公差加工，和配套传动件的键配合时不会出现松旷、滚键的问题，轴端的中心孔是加工、检修时的定位基准，后续做动平衡校正、轴承更换时都能以此为基准找正。

　　从安装边界来看，315S机座号的电机轴向总长度、法兰外径、轴伸直径都符合对应功率等级的通用安装尺寸规范，在做设备改造、同规格电机替换时，不需要重新调整安装位的尺寸，也不用重新加工连接法兰，直接对接就能完成装配。电机的前后轴承都采用密封式深沟球轴承，轴承室的润滑脂预留量能满足长时间连续运行的润滑需求，日常维护时只需要按照运行周期补充润滑脂即可，不需要频繁拆解轴承端盖。后端的散热风叶采用工程塑料一体注塑成型，风叶的动平衡精度和电机转子整体做了联合校正，电机运行到额定转速时不会出现异常振动，风罩采用钢板冲压成型，表面做了防锈喷涂处理，既能引导散热气流沿着机壳散热筋轴向流动，也能防止外部杂物卷入风叶，避免运行时的安全隐患。

　　在实际选型配套时，这种法兰安装的电机尤其适合立式安装的场景，比如立式管道泵、立式搅拌设备的动力配套，底脚安装的电机在立式挂载时需要额外设计L型安装支架，不仅增加材料成本，支架的加工误差还容易导致电机轴和设备轴的同轴度超差，长期运行会出现轴承过早损坏、传动件磨损加快的问题，而法兰直装的结构从根源上规避了这些安装误差带来的故障风险。电机的定子绕组采用F级绝缘结构，能承受更高的温升裕度，即使在短时间过载运行的工况下，绕组的温度也不会超过绝缘材料的允许阈值，适配工业场景里偶尔出现的负载波动工况。端盖和机壳的配合面采用止口定位加密封胶填充的结构，能防止外部的水汽、粉尘从配合缝隙进入电机内部，在有轻微腐蚀性气体、多粉尘的车间环境里，也能保证内部铁芯、绕组的清洁度，减少绝缘击穿、轴承进尘磨损的故障概率。
