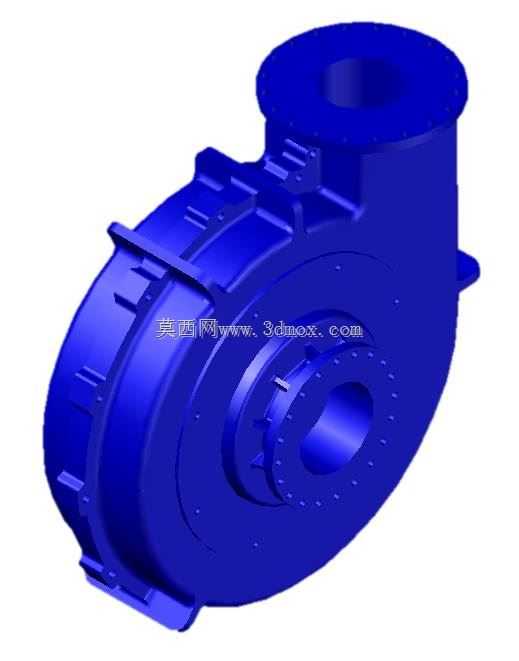

波尔帕16英寸乘14英寸离心泵结构设计

　　该款泵体结构主要面向公用事业场景的流体输送需求，可适配市政供水、工矿企业工艺水输送、污水处理厂介质提升等多种工况，在长距离输水、循环水系统中也能稳定发挥作用。从结构设计来看，整体采用蜗壳式流道布局，这种设计能够有效降低流体在泵腔内的水力损失，提升运行效率，同时蜗壳的加厚壳体设计可以承受较高的工作压力，适配中高扬程的输送需求。进出水口采用法兰连接结构，16英寸的进水口径与14英寸的出水口径匹配对应管路的安装标准，法兰端面预留了均匀分布的螺栓孔位，安装时可直接与同规格管路法兰对接，无需额外制作转接件，能够有效缩短现场安装的周期。泵体的支撑脚采用一体化铸造的结构设计，与壳体主体为刚性连接，底部预留了地脚螺栓安装孔，

　　安装时可通过地脚螺栓将泵体固定在混凝土基础或者钢制机架上，支撑脚的布局经过重心校核，能够保证泵组在运行过程中不会出现共振偏移，降低运行时的振动幅度。泵体侧面的轴承座安装位采用了加厚的凸台结构，能够为转轴提供足够的支撑刚度，避免转轴在高速运转时出现挠曲变形，同时该位置预留了密封件安装槽，可适配填料密封或者机械密封两种密封形式，用户可根据输送介质的特性选择对应的密封方案，输送清水类介质时可选用成本更低的填料密封，输送带有腐蚀性或者含颗粒的介质时可更换为机械密封，减少介质泄漏的风险。泵体顶部设置了排气螺塞孔，在泵组初次启动前可通过该孔排尽泵腔内的空气，避免出现气缚现象导致泵无法正常抽送介质，底部则预留了排污螺塞孔，

　　在设备长期停机或者检修时，可拧开螺塞排尽泵腔内残留的介质，避免残留介质锈蚀泵腔内部或者在冬季冻裂壳体。从建模细节来看，泵壳的壁厚按照承压等级做了差异化设计，流道过流面做了圆弧过渡处理，没有尖锐的棱角，能够减少介质在流道内的湍流现象，降低运行时的水力噪音，同时过流面的平滑设计也能减少介质中固体颗粒对泵壳的冲刷磨损，延长设备的使用寿命。泵体外部的加强筋沿着蜗壳的径向分布，既能够提升壳体的整体结构强度，减少高压工况下的壳体变形量，又不会额外增加过多的设备重量，兼顾了结构强度与材料成本的平衡。在安装边界方面，该泵的整体安装尺寸需要匹配对应功率的电机安装位，泵轴与电机轴的同轴度需要控制在允许的公差范围内，安装时需要预留足够的检修空间，

　　尤其是联轴器端和密封件更换位置，需要预留不小于0.8米的操作空间，方便后期运维人员进行密封更换、轴承保养等操作。进出口管路的安装需要设置独立的支撑结构，避免管路的重量直接压在泵体法兰上，长期受力导致法兰变形或者壳体开裂。在实际选型应用中，该泵可根据输送介质的不同更换对应的叶轮材质，输送清水时可选用普通铸铁叶轮，输送含固体颗粒的矿浆或者污水时可选用耐磨合金材质的叶轮，适配不同的工况需求。泵体的进出口方向为水平进出，这种布局方式能够适配大多数常规泵房的管路布局，不需要对管路做特殊的弯折设计，减少管路的水力损失。
