耐火材料干燥加热用燃气燃烧器结构

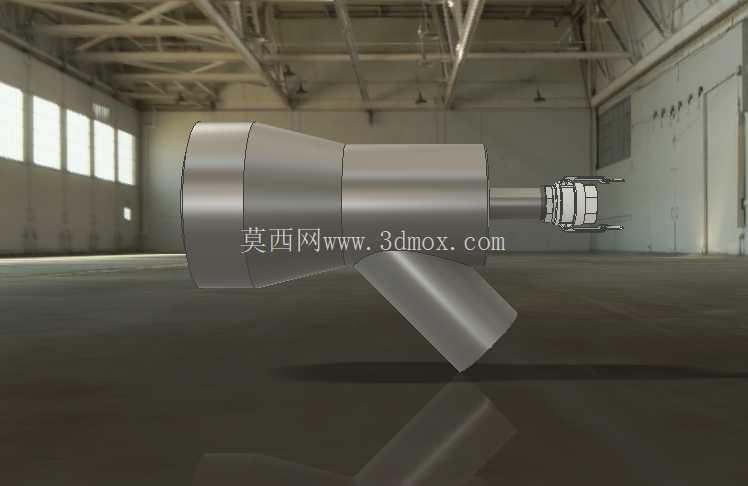

　　在耐火材料生产线的烘制工段，这类燃气燃烧器是直接决定坯体固化质量的核心执行部件，不同于民用燃烧装置，工业场景下的燃烧器需要在长时间高温运行中保持火焰形态稳定，同时适配窑炉内的负压波动，避免出现脱火、回火等安全隐患。从结构布局来看，该燃烧器采用渐扩式筒体设计，进气端的缩径结构可以提升燃气与助燃空气的混合流速，在筒体内形成稳定的旋流场，让燃料充分燃烧的同时，火焰能够以均匀的锥面形态铺展到耐火材料坯体表面，避免局部过热导致的坯体开裂问题。侧置的进气支管采用斜切式接口设计，与主筒体的夹角经过流场仿真优化，燃气进入主腔体时可以自然形成旋流，不需要额外加装旋流叶片，既减少了高温下叶片变形失效的风险，也降低了流道阻力，提升燃烧效率。

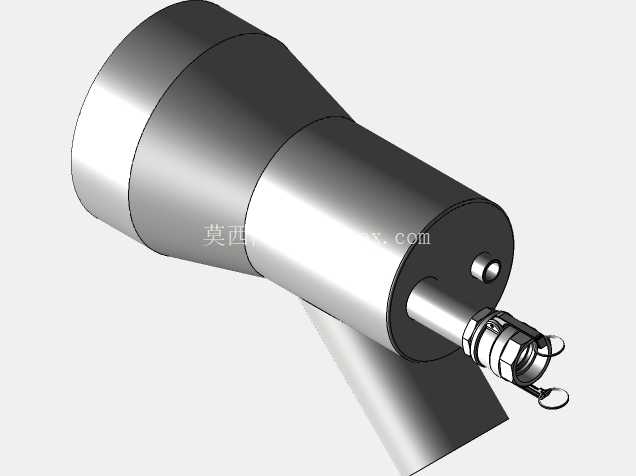

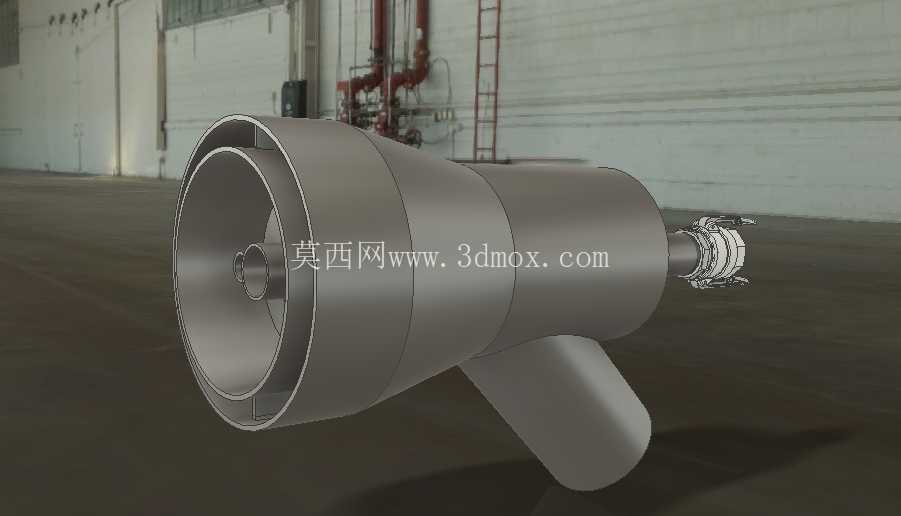

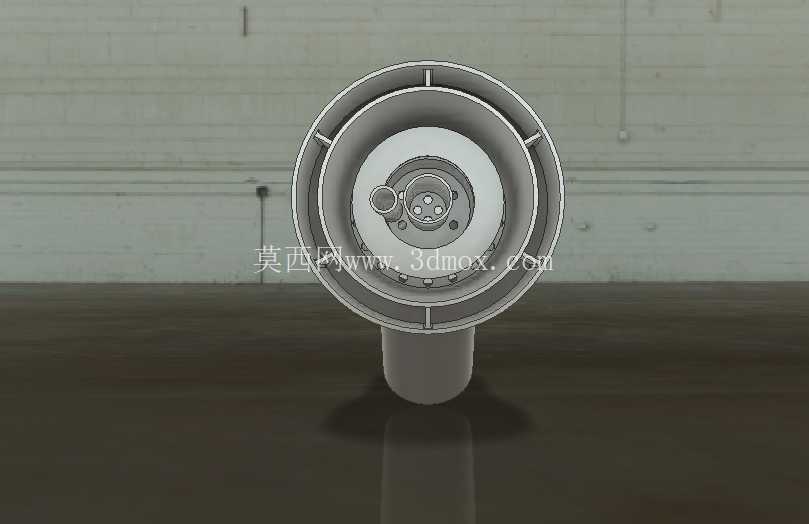

　　尾部的连接组件采用快装式结构，适配常规的工业燃气管道法兰标准，安装时不需要现场焊接，只需要通过卡箍配合密封垫即可完成对接，能够大幅缩短现场施工的周期，同时也方便后期拆解维护，清理燃烧筒体内积存的积碳。在实际应用场景中，这类燃烧器通常成组布置在隧道窑或者间歇式烘房的侧壁，每个燃烧器的有效加热覆盖范围可以根据筒体出口直径调整，该款结构的出口直径适配中型烘房的布局要求，安装时需要预留出尾部管道连接的操作空间，侧方进气支管的周边不能布置其他遮挡构件，避免影响燃气管道的接驳与阀门操作。设计过程中需要重点考虑筒体的耐高温变形能力，主筒体采用等壁厚渐变结构，靠近火焰出口的区段壁厚适当增加，能够承受长时间1200℃以上的高温灼烧，同时筒体外部不需要额外加装水冷套，依靠自然风冷即可维持结构强度，减少了配套辅助系统的复杂度。在流道设计上，燃烧器的出口端没有设置额外的稳焰齿结构，依靠渐扩筒体本身的回流区即可实现稳焰效果，这种设计的优势在于流道内没有突出的扰流结构，不容易积存燃烧产生的杂质，长期运行时不会因为积碳脱落堵塞喷嘴，降低了日常维护的频次。

　　安装边界方面，该燃烧器的水平安装深度需要匹配窑炉侧壁的保温层厚度，筒体前端与窑炉内壁保持齐平即可，不能过多伸入窑内，否则会被高温物料长期冲刷磨损，也不能过于靠外，否则会导致火焰无法有效铺展到加热区域，影响干燥加热的均匀性。侧置的进气支管轴线与主筒体轴线呈固定夹角，安装时需要保证支管朝向便于操作的一侧，方便后期连接燃气软管或者硬管，同时预留出阀门开关的操作空间，避免管道布置出现急弯，增加燃气输送的阻力。在功能特性上，该燃烧器可以适配不同热值的工业燃气，通过调整进气端的压力即可实现输出功率的调节，满足不同升温速率的工艺要求，从常温烘干到高温烧结的不同工段，都可以通过匹配对应的供气参数实现稳定运行。

　　不同于带预混腔的燃烧器，该结构采用扩散式燃烧原理，燃气在筒体内边混合边燃烧，火焰长度可以通过调整助燃风的配比进行调节，既可以实现短焰高强度加热，也可以调整为长焰柔火缓慢升温，适配耐火材料干燥过程中不同阶段的温度曲线要求。结构建模过程中，需要重点验证各连接部位的同轴度，尤其是尾部的燃气接口与主筒体的同轴度偏差不能超过允许范围，否则会导致燃气进入筒体时偏流，造成火焰偏斜，局部加热不均的问题。筒体的渐变曲面需要保证光滑过渡，不能出现局部的凸起或者凹陷，否则会在流道内形成涡流区，容易造成积碳堆积，长期运行后影响燃烧效率。
