丝杆安装型定向工业脚轮结构设计

　　这款定向脚轮的设计，首先要匹配工业场景里设备定点移位的刚性需求，很多车间里的中型工装架、轻型设备操作台、物料周转台车，不需要万向转向的灵活度，反而需要直行移位时的方向稳定性，避免推行过程中轮体偏摆带来的走位偏移，定向结构的支架刚好能满足这类场景的使用要求。从安装结构来看，采用丝杆加锁紧螺母的安装形式，相比平板安装的脚轮，这种结构不需要在设备安装面加工四个螺栓过孔，只需要打一个对应直径的安装通孔，丝杆穿过安装面后从下方用螺母锁紧，对于一些安装面厚度有限、或者安装空间局促没法布置四个安装孔的设备机架来说，适配性更强，安装时可以通过调整螺母的锁紧位置，微调脚轮伸出安装面的高度，抵消同一台设备上多个脚轮的安装面高度差，保证四个轮体都能均匀接触地面，避免出现个别脚轮悬空导致的设备放置不稳、推行时晃动的问题。

　　轮架部分采用一体冲压成型的钢结构，支架的弯折处做了圆弧过渡加强，没有额外的焊接接缝，避免长期承重后焊缝开裂的风险，支架和轮体的连接轴位置做了加厚处理，轴孔配合间隙控制在合理范围，既保证轮体转动顺畅，又不会因为间隙过大出现轮体径向窜动。轮体采用硬质耐磨橡胶材质，轮面做了微弧处理，和地面接触时是窄带接触，推行阻力更小，同时橡胶材质可以吸收地面微小凸起带来的震动，在环氧地坪、水泥地面、水磨石地面上推行都不会产生过大的噪音，也不会刮伤车间的环氧地坪面层，相比全尼龙轮体，橡胶轮的抓地力更好，在轻微倾斜的地面上也不会出现自行滑移的问题。设计过程中首先确定了轮体的直径参数，轮径大小直接影响脚轮的越障能力，这个尺寸的轮体可以轻松越过车间地面常见的电缆线槽凸起、地面伸缩缝、5mm以内的地面台阶，不会出现轮体卡滞导致设备推行卡阻的问题。安装丝杆的规格选用常规的公制粗牙螺纹，和市面上常见的设备机架安装螺纹孔通用，后期维护更换时不需要重新加工安装孔，互换性更强。支架的顶部和丝杆连接的位置做了加厚的固定座，丝杆和支架之间采用铆接固定，保证丝杆和支架的垂直度，避免安装后轮体出现倾斜，导致轮面偏磨，缩短脚轮使用寿命。

　　轮体内部的轴承采用双滚珠轴承结构，相比普通的轴套结构，滚动阻力更小，长期使用后磨损量更小，不会出现轮体转动卡滞的问题，轴承两侧加装了防尘盖，可以阻挡车间里的灰尘、铁屑、杂物进入轴承滚道，延长轴承的维护周期。从安装边界来看，轮体的总宽度、支架的外轮廓尺寸都做了紧凑化设计，安装后支架不会超出设备底部的安装边界，避免设备移位过程中支架碰撞到周边的货架、其他设备。定向支架的朝向需要在安装时和设备的推行方向保持平行，保证直行时轮体滚动方向和推行方向一致，不会出现侧滑。这类脚轮的单轮承重设计覆盖了轻型到中型设备的承重需求，单轮承重可以满足大部分车间周转设备、操作台、小型加工设备的移动承重要求，不需要额外加装加强结构。

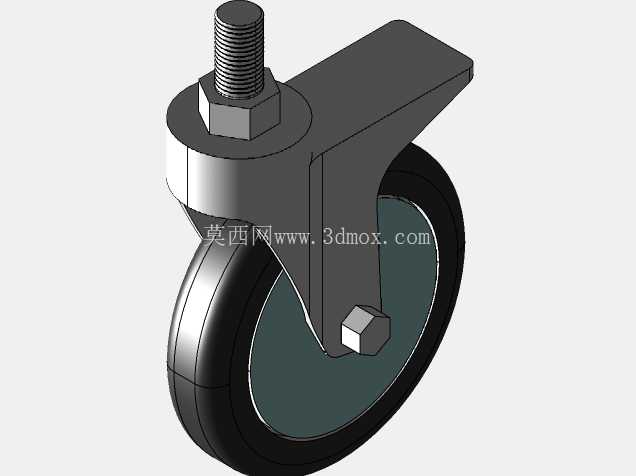

　　在实际选型使用时，需要注意同一台设备上的所有脚轮要采用相同规格、相同轮体材质的产品，避免因为轮体硬度、直径差异导致个别轮体承重过载，同时如果设备需要长期固定放置，可以配合配套的脚杯使用，移位时收起脚杯依靠脚轮移动，到位后放下脚杯承担设备重量，避免脚轮长期静态承重导致轮体压痕变形。建模过程中对轮体的橡胶部分做了简化的外观处理，重点还原了金属支架的弯折结构、丝杆和螺母的配合尺寸、轮体和支架的装配间隙，所有配合面的尺寸都按照实际装配公差做了预留，比如轮轴和轮体内孔的配合间隙、螺母和丝杆的螺纹配合间隙，保证模型导入装配环境后可以直接做干涉检查，不需要额外调整配合尺寸。支架表面的处理采用常见的镀锌或者喷塑工艺，模型里还原了金属支架的表面质感，轮体的橡胶部分做了哑光质感处理，和实际产品的外观保持一致。
