矿用倾斜带式输送设备三维结构

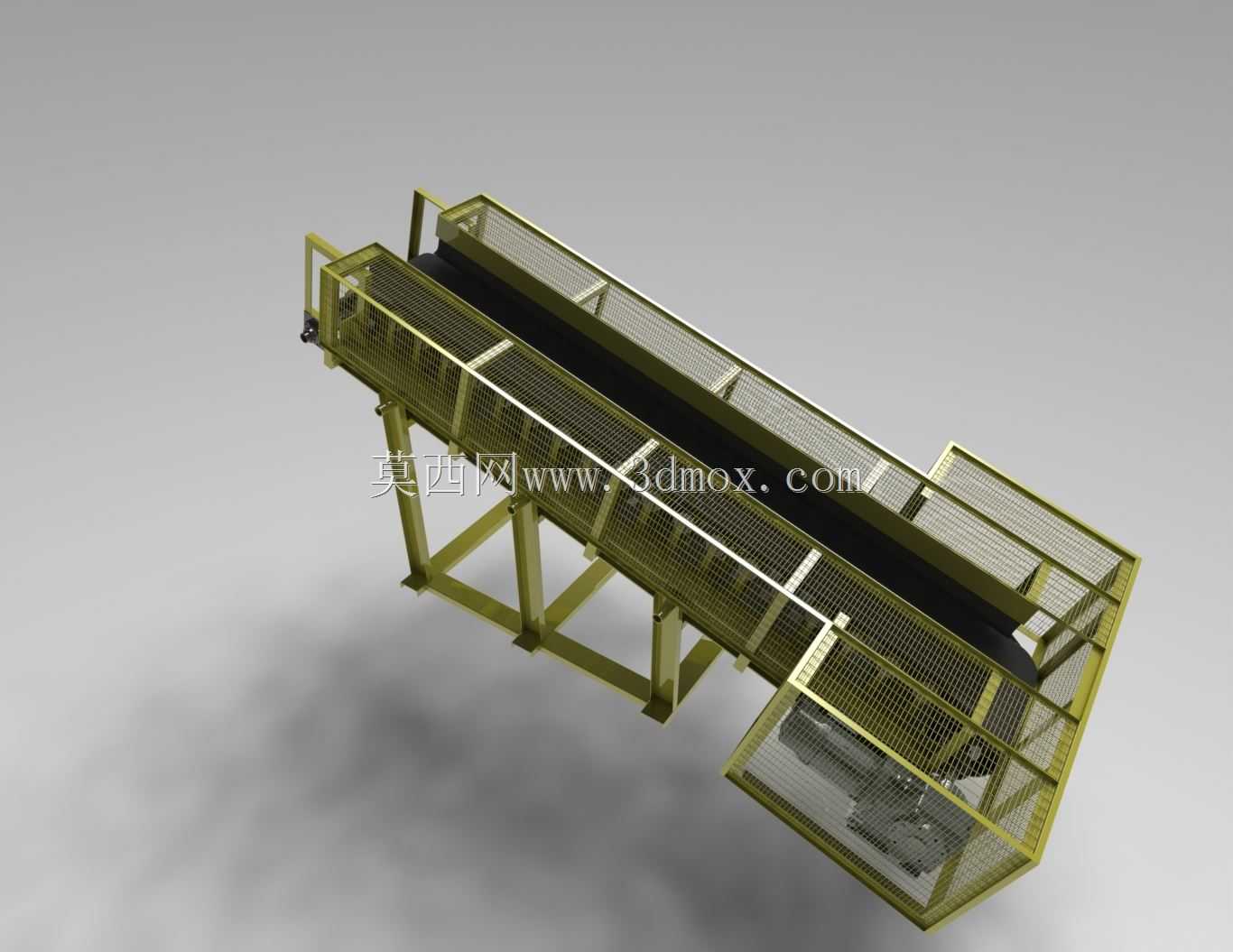

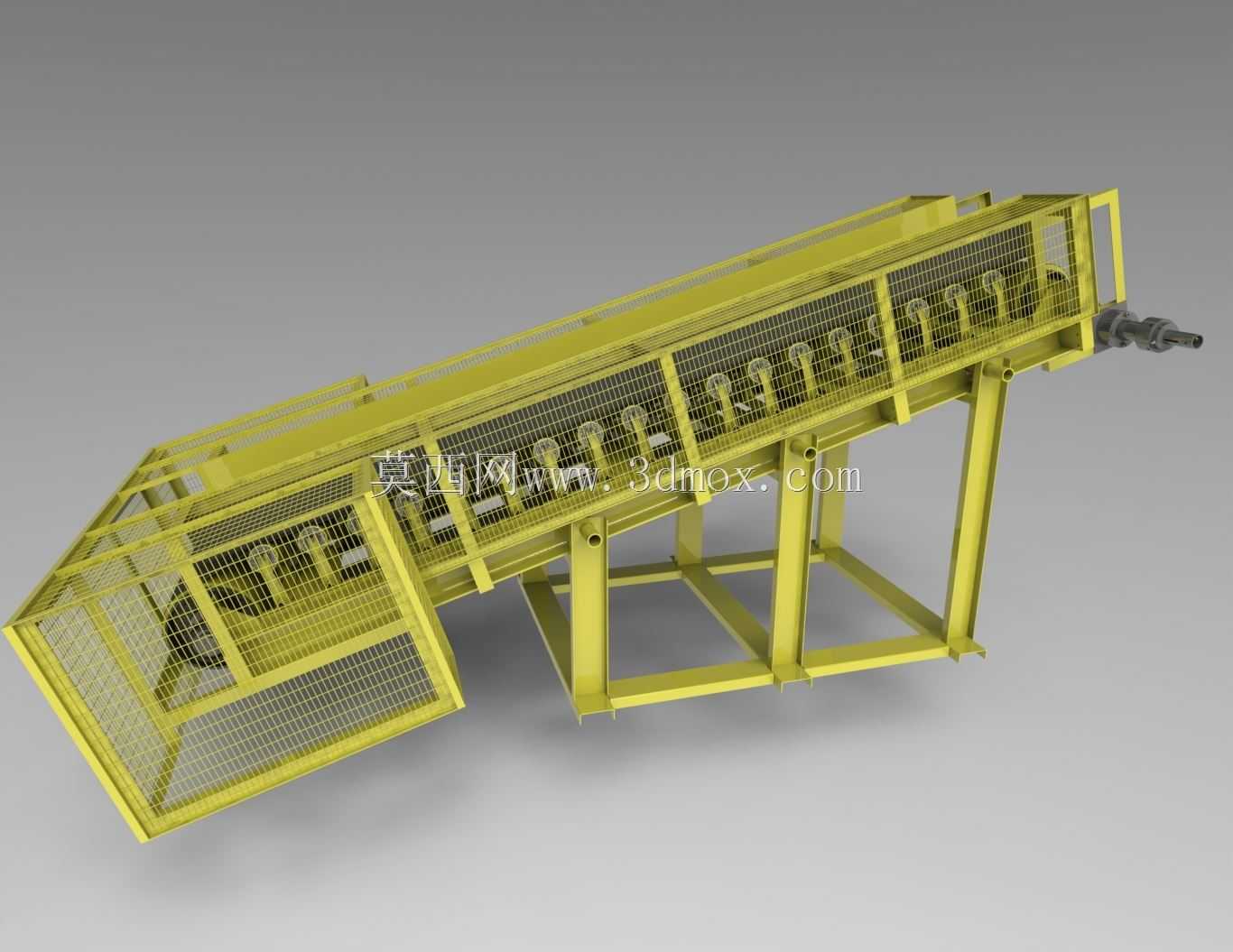

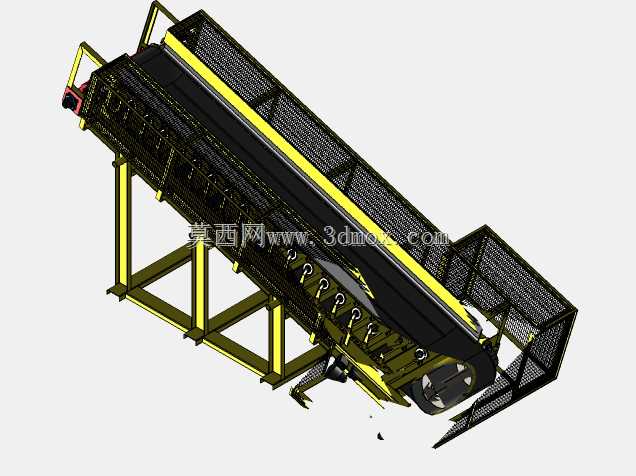

　　这款倾斜布置的带式输送结构，主要面向矿山井下、露天采场的散料转运场景设计，可承接破碎后矿石、矸石等散状物料的连续输送任务，适配采矿作业中不同高程作业面之间的物料衔接需求，能在多尘、有落石风险的恶劣工况下保持稳定运行。设备整体采用倾斜安装姿态，支撑框架为型钢焊接桁架结构，主框架采用矩形型钢拼焊形成三角稳定支撑结构，支腿底部预留安装孔位，可通过地脚螺栓与作业面基础固定，安装时需根据现场输送高程差调整支腿的固定高度，保证机架整体倾斜角度与设计输送坡度一致，避免皮带运行过程中出现打滑、物料下滑的问题。

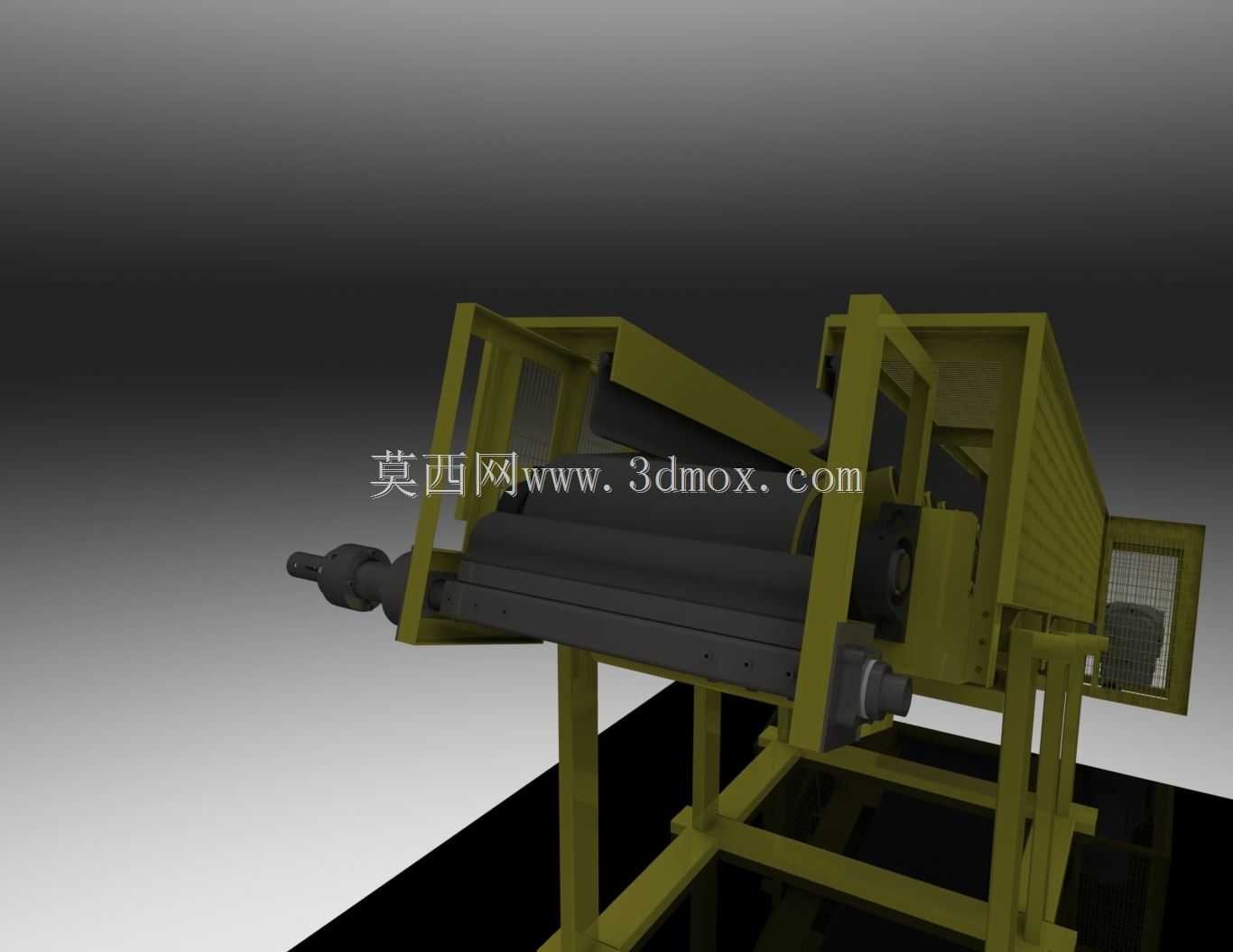

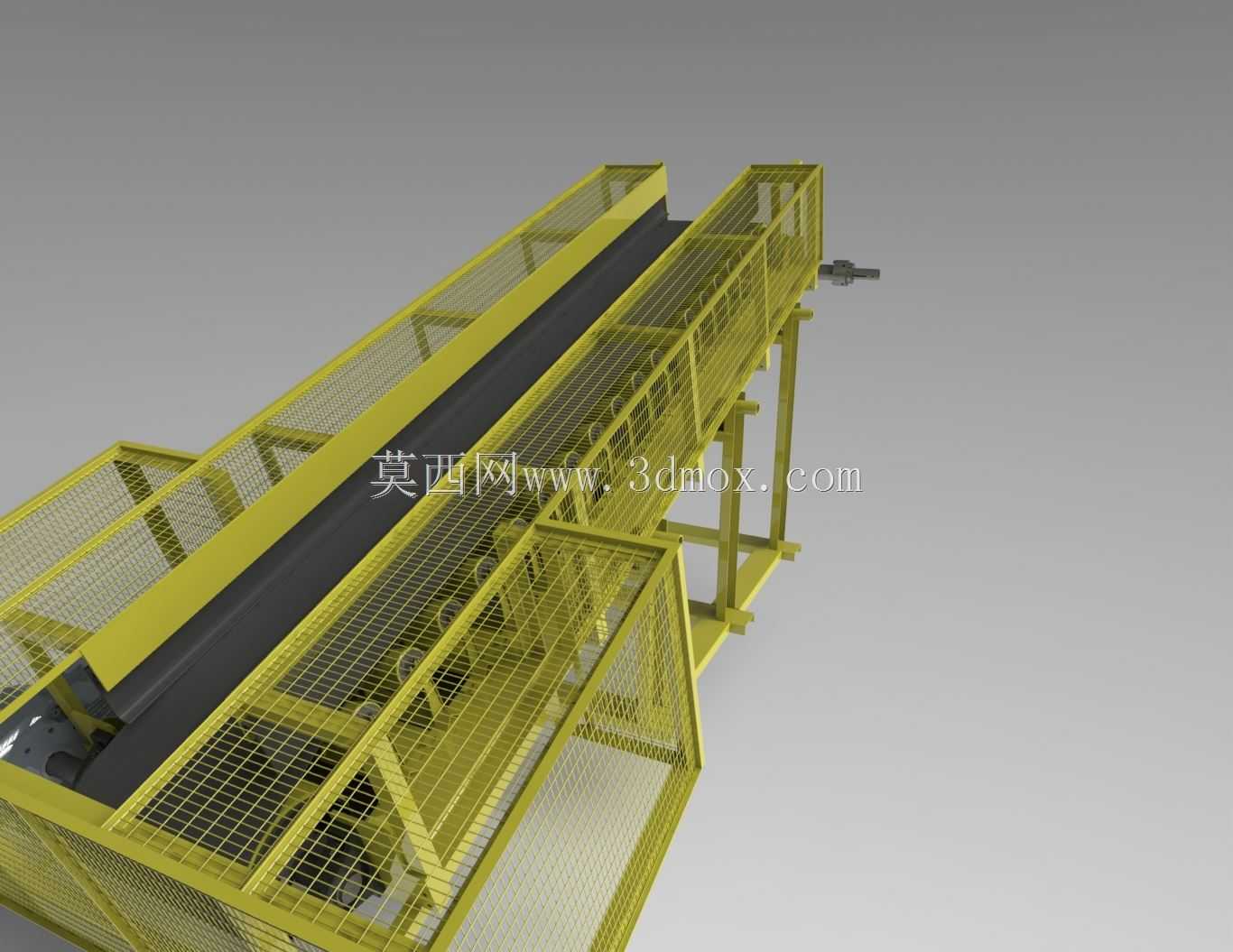

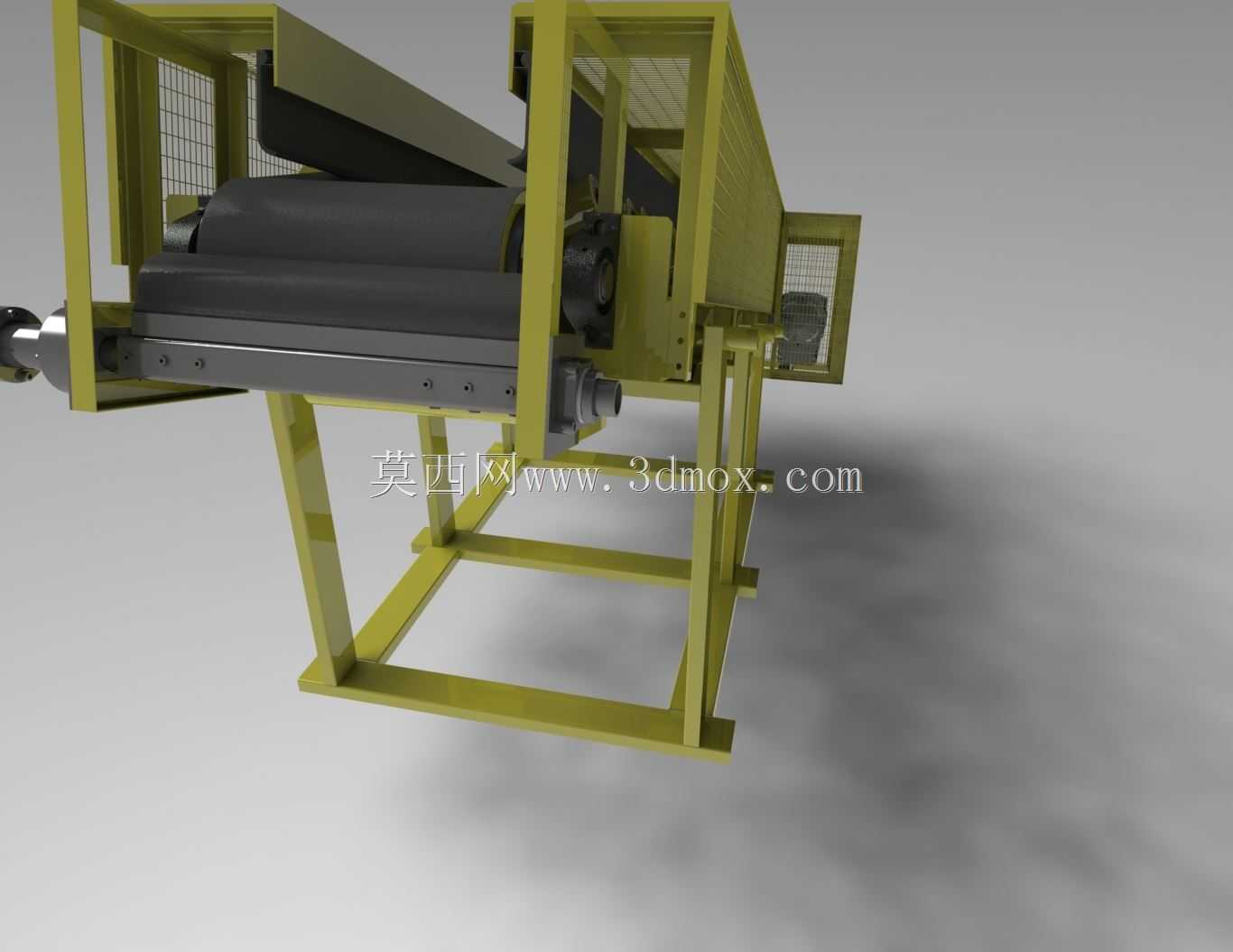

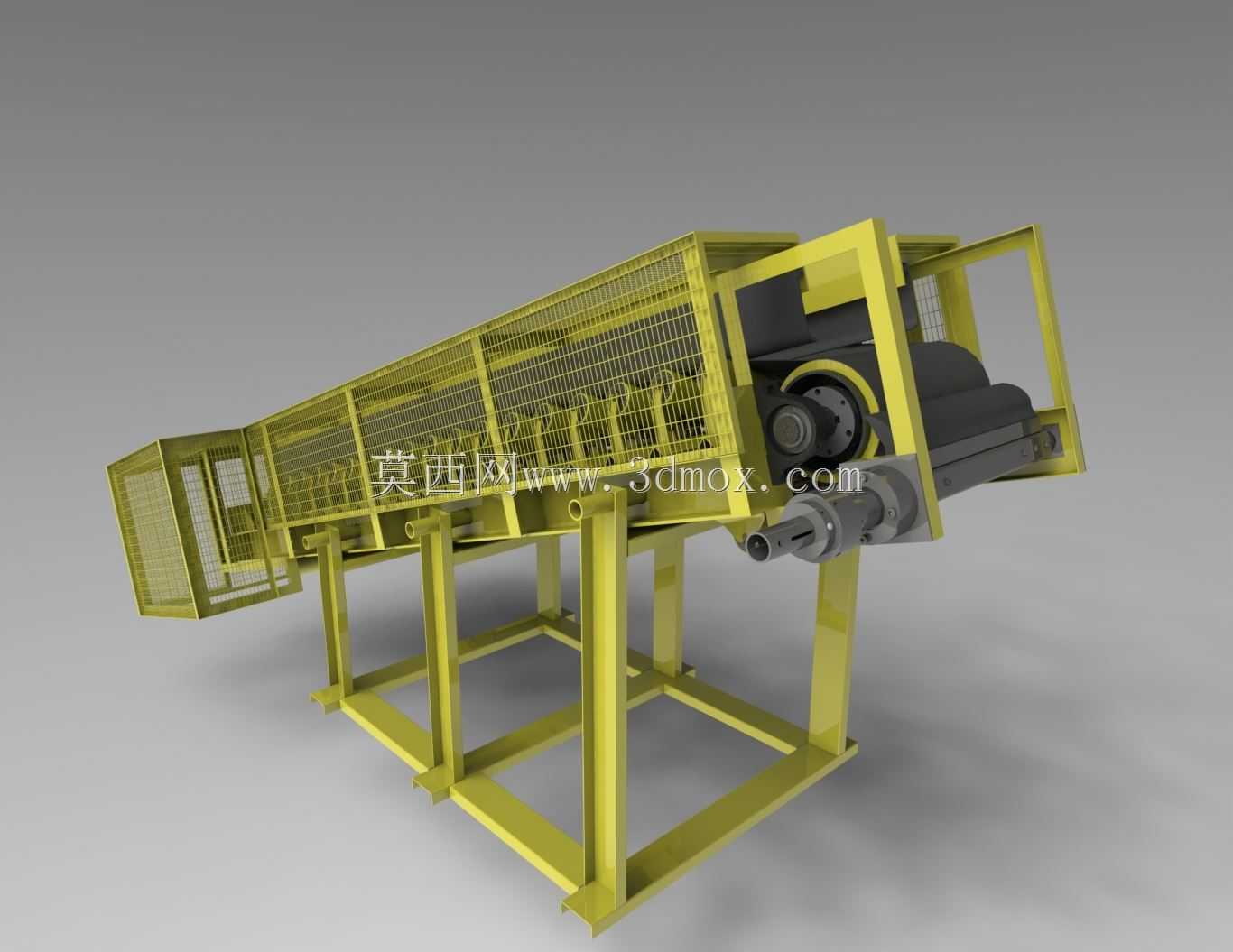

　　设备的承载输送面采用加厚耐磨橡胶带作为载体，沿输送方向等距布置多组槽型托辊，托辊通过冲压轴承座固定在机架横梁上，槽型托辊的槽角设计适配散状物料的堆积特性，可减少物料在倾斜输送过程中的撒漏，回程段布置平行下托辊承托回程皮带，降低皮带运行过程中的垂度，减少运行阻力。设备的驱动端布置在高位卸料端，驱动滚筒采用铸胶表面处理，增大与皮带之间的摩擦系数，避免重载启动时出现皮带打滑，低位端布置张紧滚筒与螺旋张紧机构，可通过调整张紧螺杆的行程调节皮带张紧力，补偿皮带长期运行产生的蠕变伸长量，保证皮带始终处于合适的张紧状态。

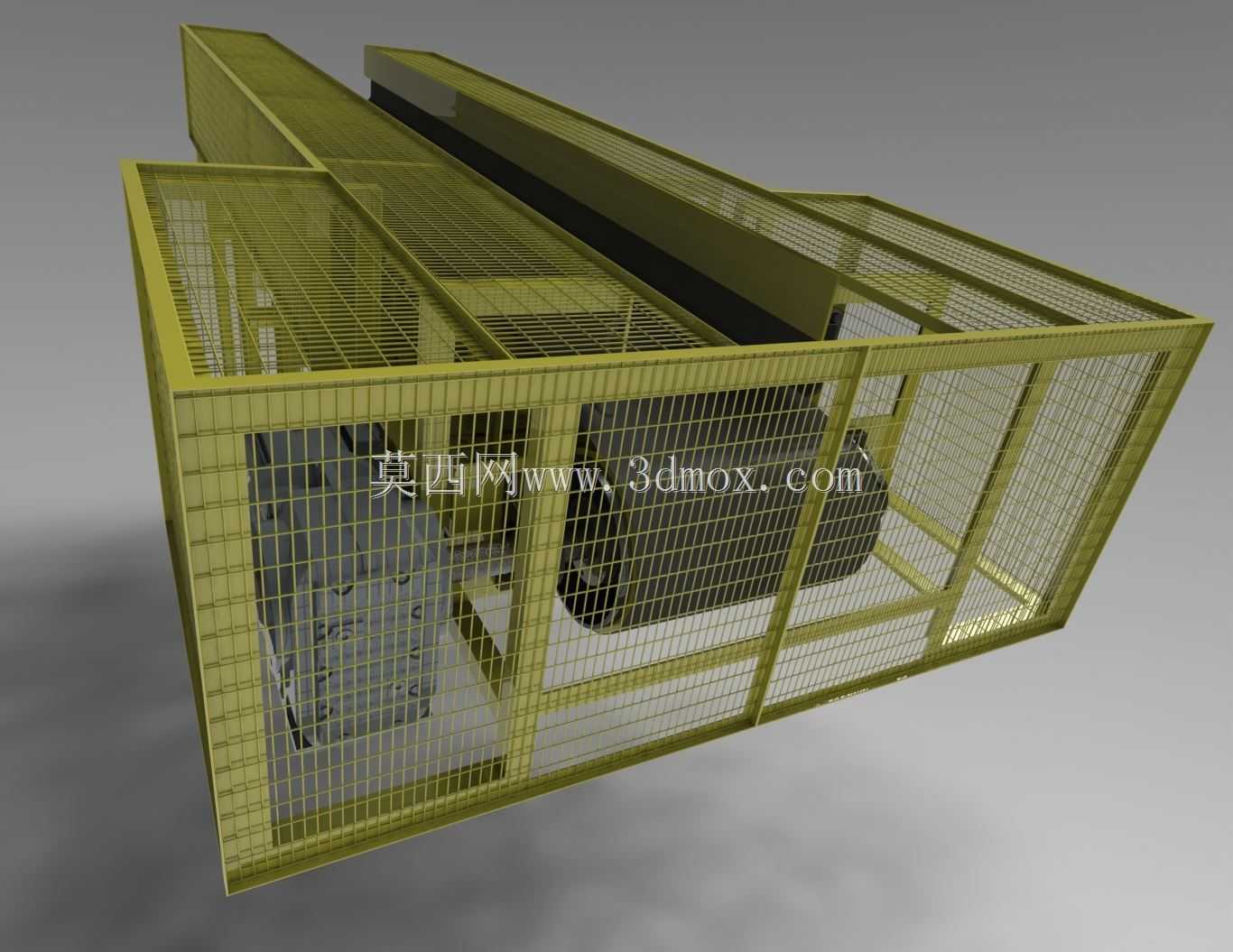

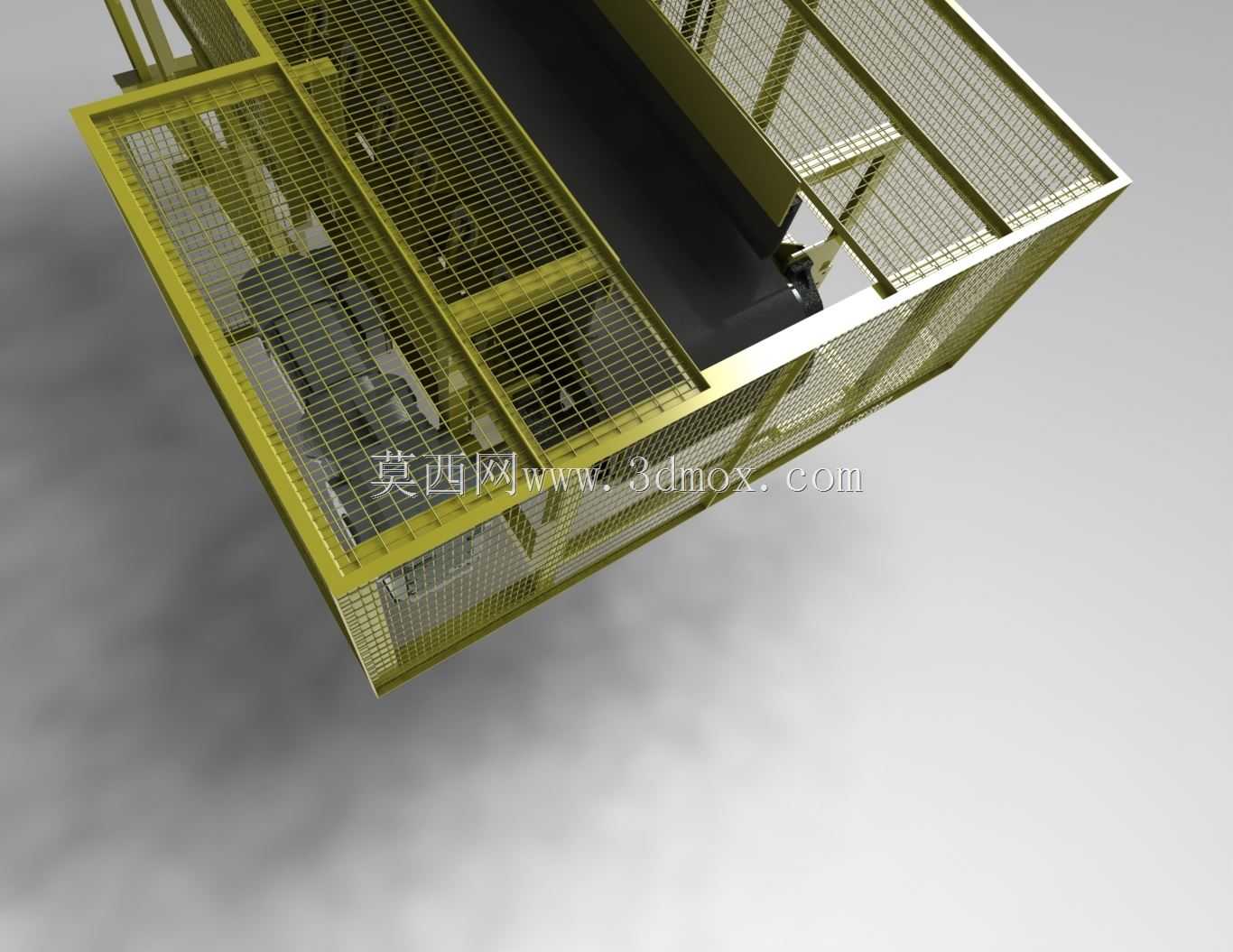

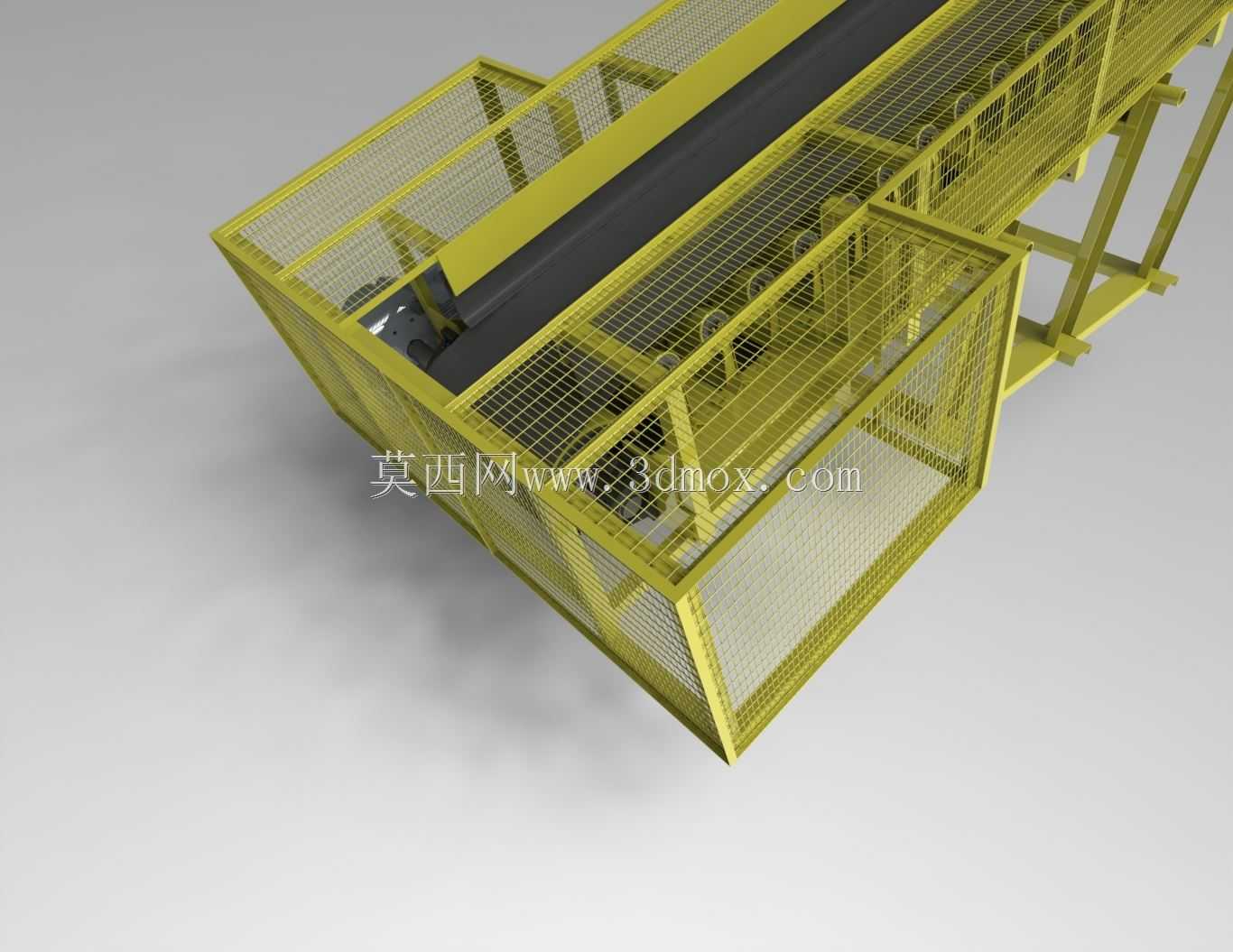

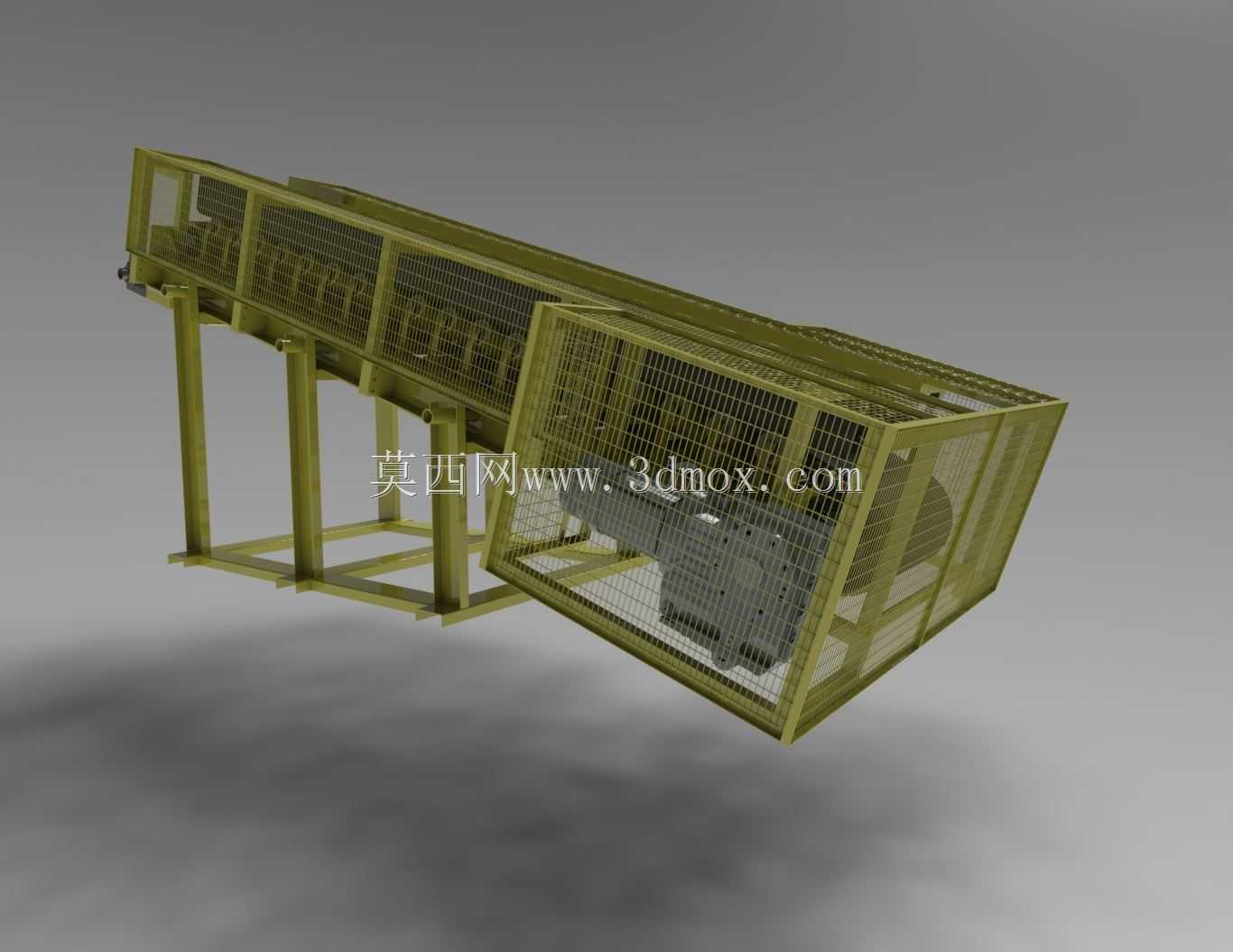

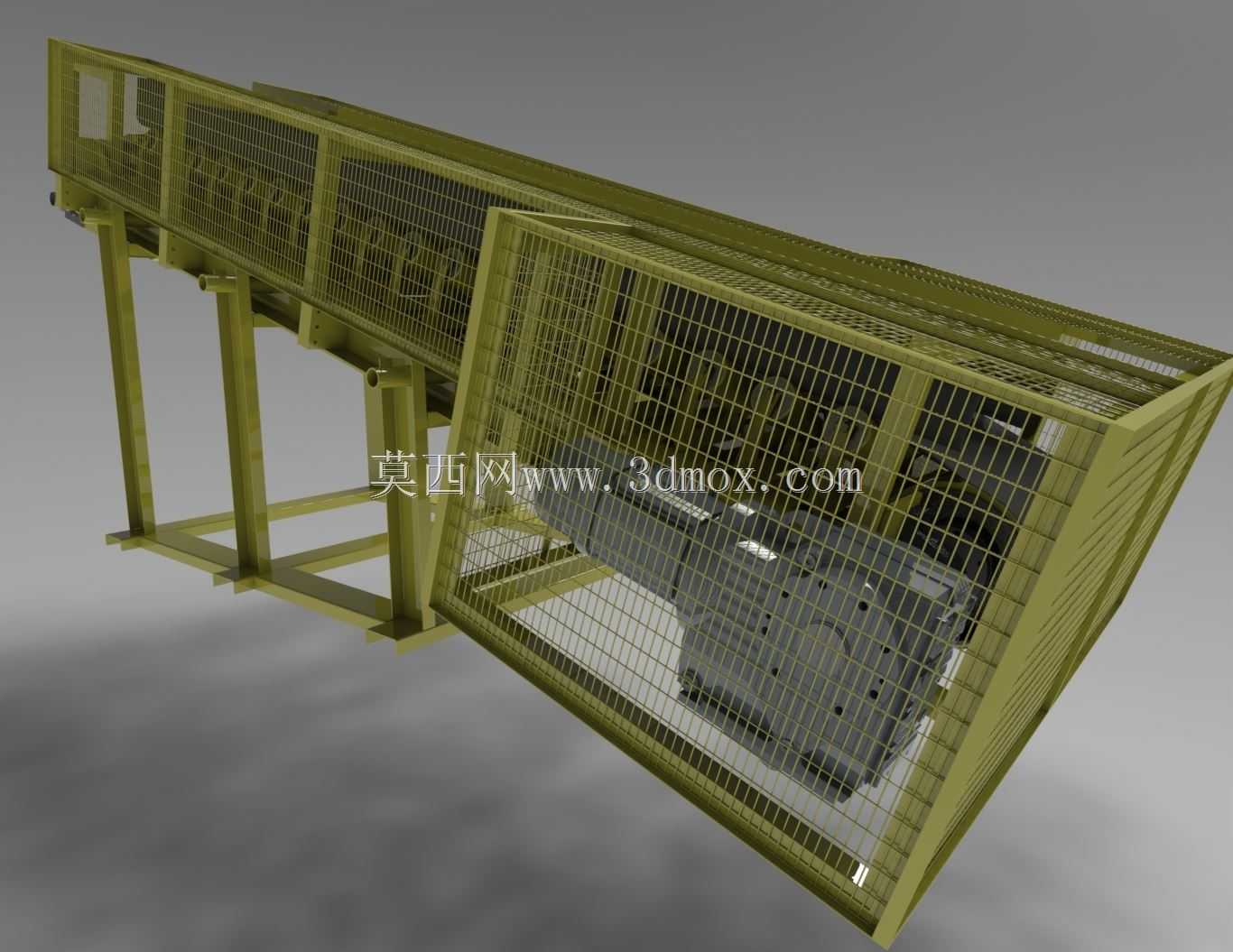

　　沿设备两侧全程布置钢板网防护结构，防护网通过角钢框架固定在机架两侧，高度覆盖皮带承载面以上的作业区域，可避免作业过程中物料飞溅、人员意外接触运行部件造成安全隐患，防护网采用快拆式螺栓固定，日常维护时可快速拆卸对应区段的网罩，进行托辊更换、皮带检修等作业。设备的接料端设置导料槽结构，导料槽两侧安装耐磨橡胶挡边，可引导上游设备卸下的物料准确落在皮带中部，避免物料偏载造成皮带跑偏，卸料端设置清扫器，紧贴皮带表面，可刮除粘附在皮带表面的细颗粒物料，减少物料回程撒落，降低现场清理工作量。

　　设计过程中优先考虑了矿场作业的维护便捷性，所有托辊、滚筒的安装轴端均预留足够的拆装空间，无需拆解整体机架即可完成易损件的更换，框架的焊接节点均做了加强处理，可承受重载物料冲击与长期振动载荷，避免长期运行后机架出现开焊、变形问题。设备的安装边界需预留两侧至少600mm的维护通道，驱动端需预留电机、减速机的检修空间，低位张紧端需预留张紧行程调整的操作空间，整体倾斜角度可根据现场输送需求在15度至25度区间调整，适配不同高程差的物料转运场景，输送能力可通过调整皮带运行速度、槽角参数适配不同粒度、不同堆积密度的矿料输送需求，除采矿场景外，也可适配砂石骨料生产、煤炭转运、建材散料输送等类似工况的连续物料输送需求。
