剪叉式手摇升降调节作业支撑台结构

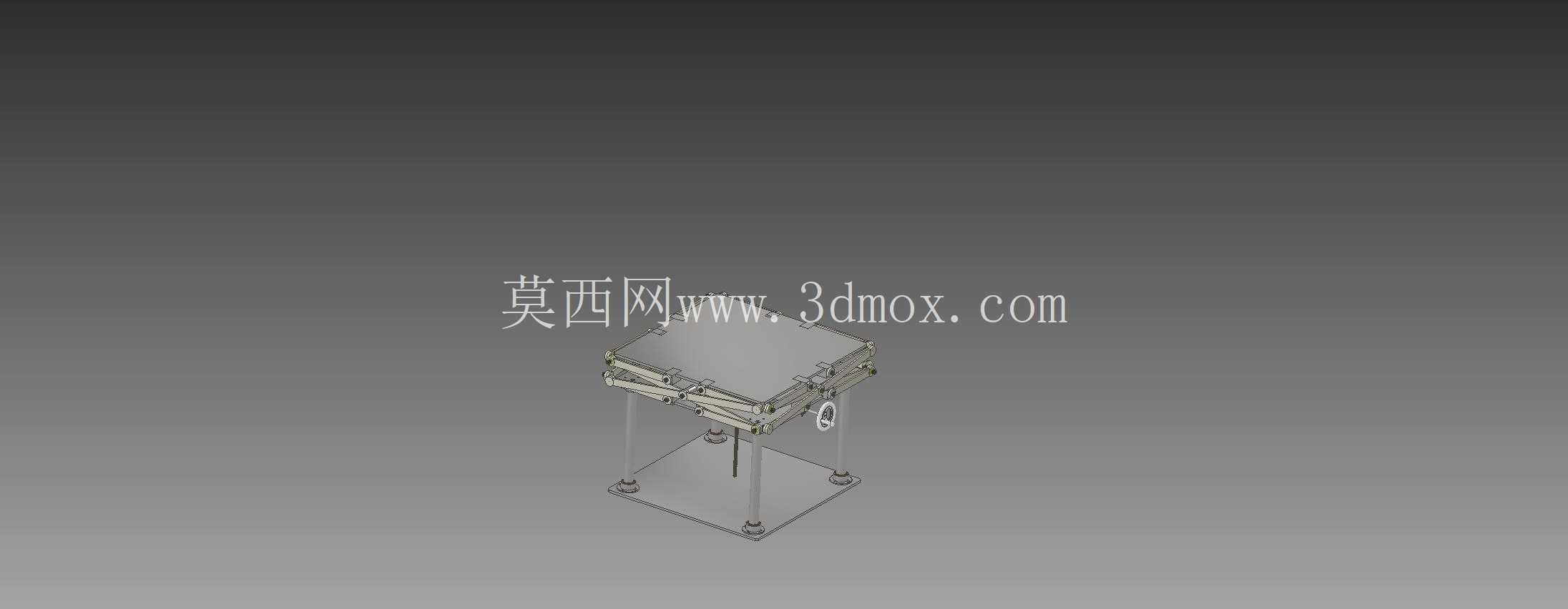

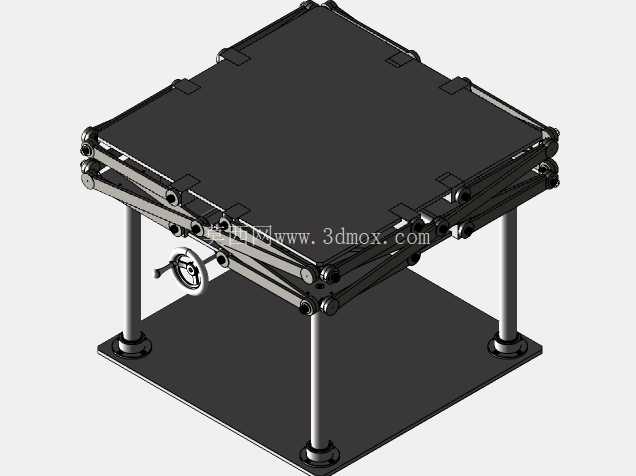

　　在车间装配、工装定位、实验室器材调平这类需要频繁调整作业面高度的场景里，固定高度的支撑台往往无法适配不同工位的高度差需求，这款剪叉式手摇升降支撑台正是针对这类场景设计的承载调节结构。整体采用上下双层方形承载板作为主体框架，下层底板作为安装固定基准，可通过地脚螺栓与地面或设备基座锁紧，避免升降过程中出现整体侧滑或偏移；上层平板为作业承载面，表面预留的定位块安装位可根据使用需求加装工装夹具、定位挡边，适配不同形状工件的放置固定需求。核心升降执行部分采用多组交叉铰接的剪叉臂结构，臂体之间通过铰接销轴连接，每处铰接点都预留了润滑注油通道，长期往复升降过程中可定期加注润滑脂降低铰接副磨损，延长结构使用寿命。

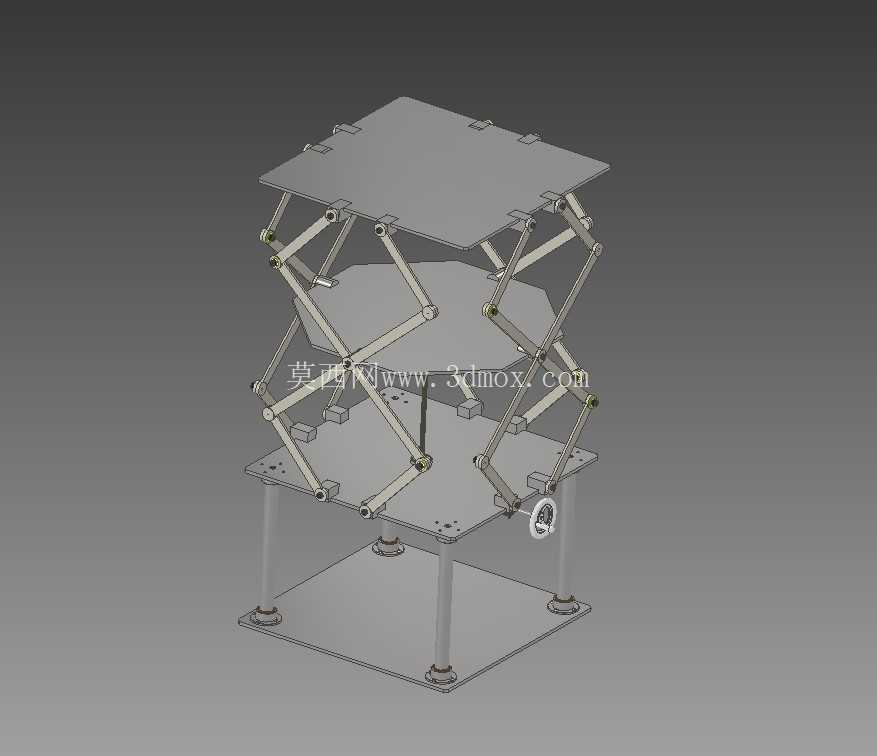

　　剪叉臂的两端分别与上下层板的滑动槽、固定铰接座连接，驱动端连接梯形丝杠传动副，侧边伸出的手轮与丝杠输入端直连，转动手轮时即可通过丝杠螺母副带动剪叉臂交叉角度变化，实现上层平台的平稳升降，梯形丝杠自带的自锁特性可让平台在任意调整高度位置保持锁止，无需额外加装锁紧机构就能避免承载后出现高度回落，保障作业过程中的支撑稳定性。四根垂直布置的导向光杆分布在平台四角，光杆两端分别与上下层板固定，剪叉臂上配套的导向套沿光杆轴向滑动，可抵消升降过程中剪叉结构受到的横向偏载力，避免平台升降时出现卡顿、倾斜，即使上层承载面放置偏置工件，也能保证升降动作平顺无卡滞。

　　从安装边界来看，下层底板的安装孔位按照通用工装底座的孔距标准设计，可直接适配多数车间现有工作台的基座安装尺寸，无需额外加工转接板；平台降至最低位置时整体高度较低，可适配低矮空间的工件支撑需求，升至最高位置时的行程覆盖常规人工装配、检测作业的高度区间，无需搭配垫高块即可满足不同身高操作人员的作业舒适度要求。结构设计过程中充分考虑了加工装配的工艺性，所有剪叉臂的铰接孔位采用同轴加工工艺，保证装配后各臂体的转动自由度一致，不会出现孔位偏差导致的运动干涉；丝杠传动副布置在剪叉结构的中心位置，驱动力沿平台中心轴线传递，升降过程中两侧剪叉臂受力均匀，长期使用不会出现单侧臂体磨损过快的问题。

　　上层承载面的平面度按照工装支撑的通用精度要求设计，可直接作为检测基准面放置百分表、工件检具，满足零部件形位公差检测的支撑需求；整体结构没有复杂的电控、液压元件，纯机械传动的结构形式维护成本极低，仅需定期对铰接点、丝杠副、导向套进行润滑即可长期稳定工作，适合在无气源、无电源的野外维修场景、小型加工车间内作为通用支撑工装使用，也可集成到自动化生产线中作为工件高度调节工位，配合输送线实现不同高度工件的转接、定位作业。
