立式液压带锯切割设备结构设计

项目分类:机床 发布时间:2026-05-21 ID:1152925
  • 立式液压带锯切割设备结构设计
  • 立式液压带锯切割设备结构设计

在金属下料、模具钢粗加工、结构件预制的车间场景里,立式带锯的工位布局合理性直接影响整条下料工段的流转效率,这款立式液压带锯的结构设计,完全围绕重型金属锯切的实际工况做了细节适配。从实际使用场景来看,这类设备常布置在原材料库区与机加工工段的衔接位置,负责将成捆的圆钢、方钢、异型型材,或是锻件、铸件的浇冒口余料做定尺锯切,相比卧式带锯,立式结构的锯切行程冗余更大,能够适配更高尺寸的工件装夹,尤其是针对高度方向尺寸偏大的异型结构件,不需要额外做工件翻面或者垫高工装,就能一次性完成锯切进给。

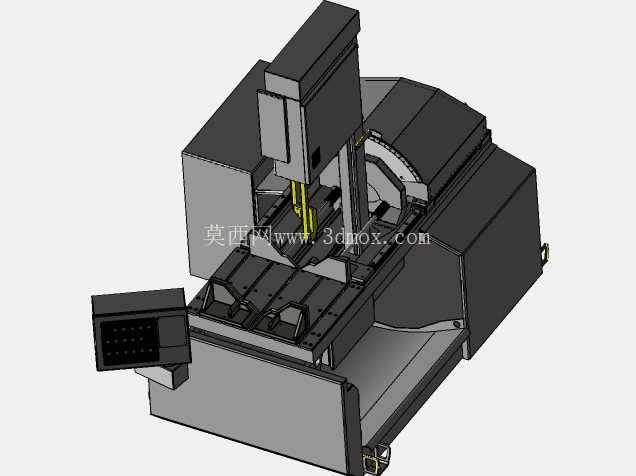

设备的功能布局上,锯架部分采用垂直导向的双立柱支撑结构,导向柱配合线性滑动副做进给导向,锯切过程中锯条的偏摆量能控制在极小范围内,避免锯切斜面、锯带崩齿的问题。液压系统不仅负责锯架的进给驱动,还集成了工件夹紧的液压虎钳结构,钳口的夹紧力可以根据工件材质做对应调整,锯切薄壁型材时调低夹紧力避免工件变形,锯切高硬度实心坯料时调高夹紧力防止锯切过程中工件窜动。操作面板布置在设备前部偏左的悬臂结构上,操作人员站在装夹工位就能完成进给速度调整、锯带张紧控制、夹紧松开的全部操作,不需要来回走动切换操作位置,符合人机工程的布局逻辑。

从设计思路层面拆解,这款设备的整体框架采用分体式焊接床身结构,床身内部做了加强筋布局,能够承受重型工件放置时的冲击载荷,同时锯切过程中的振动会被床身的厚重结构吸收,避免振动传导到锯带位置导致锯缝偏移。锯带的导向臂结构做了可调整设计,针对不同宽度的工件,可以调整导向臂的间距,让锯带的有效支撑段尽可能贴近工件锯切位置,减少锯带的自由悬空长度,从结构上降低锯带的疲劳损耗。设备后部集成了锯带的张紧与驱动轮组,驱动轮做了动平衡校正,高速运转时不会产生额外的振动,张紧结构采用液压辅助张紧,锯带磨损伸长后能自动补偿张紧力,不需要操作人员频繁手动调整张紧度。

关于安装边界与外形尺寸的适配,这款设备的底部安装基面为水平矩形布局,安装时需要预留前部的工件上下料空间,以及侧面的锯带更换维护空间,设备的电控柜与液压站集成在床身侧部的封闭罩壳内,不需要额外做分体式的站体布置,整体占地面积相比同行程的分体式带锯更小。设备的进料高度适配常规的车间辊道输送高度,可以直接对接原材料输送辊道,不需要额外做高度过渡的工装平台。冷却系统的喷嘴直接对准锯切位置,切削液能够精准喷射到锯带与工件的接触区域,同时床身内部集成了切削液回流与过滤结构,锯切产生的铁屑会随着切削液回流到过滤腔,经过磁性分离后切削液可以循环使用,减少切削液的损耗。

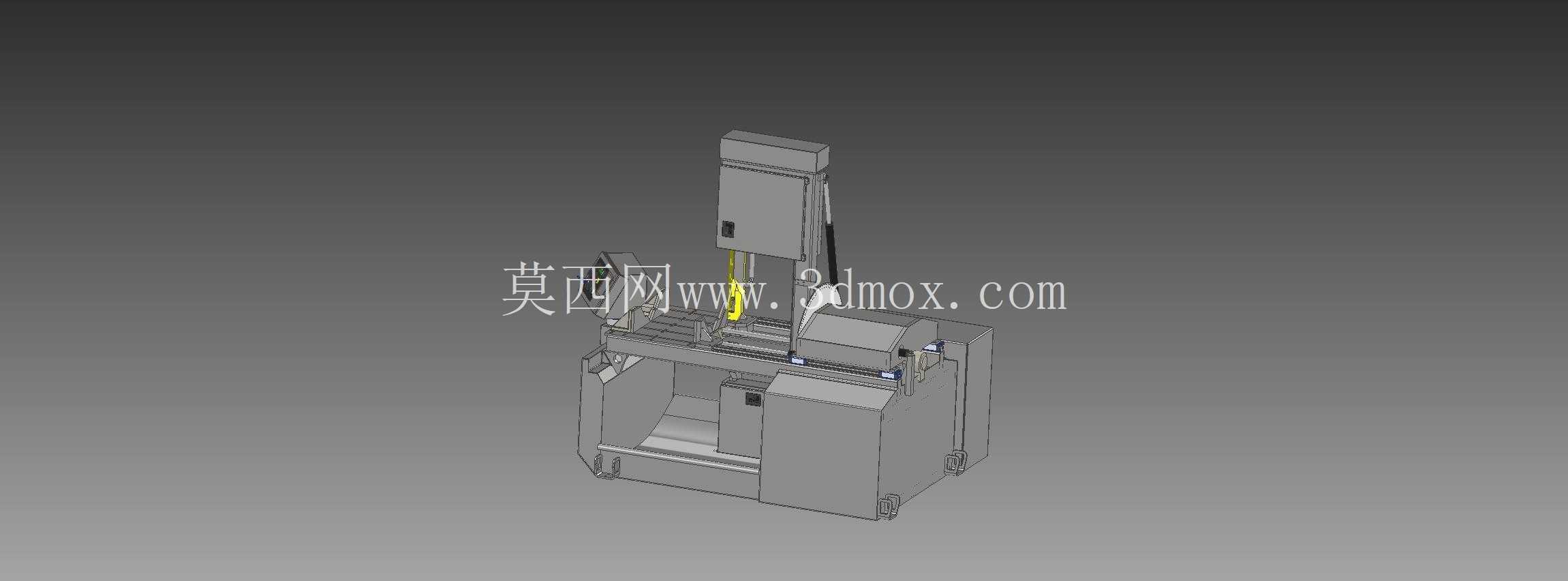

实际选型适配时,需要注意设备的最大锯切高度与宽度参数,匹配自身常加工工件的尺寸范围,同时设备的液压系统压力参数要适配常用锯切材料的硬度要求,针对高硬度合金材料的锯切场景,可以选配更高线速度的锯带驱动轮组,提升锯切效率。整体结构的三维建模完整还原了各个部件的装配关系,从锯带的传动路径、液压管路的布置,到各个护罩的安装位置、操作面板的悬臂转动范围都做了1:1的还原,能够直接作为设备改型设计、车间布局规划的参考模型,也可以用于新入职的设备运维人员做结构认知培训,拆解各个部件的功能逻辑与装配关系。
