手持气动气刷喷嘴结构设计

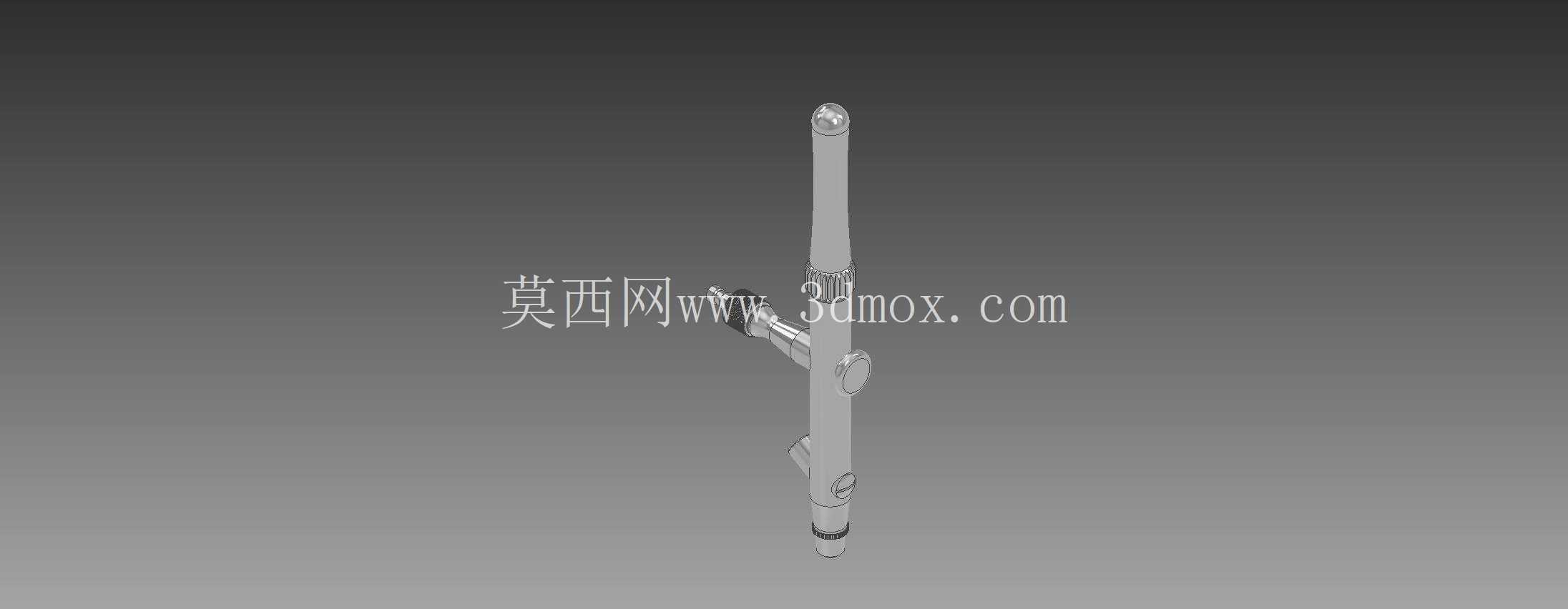

　　在表面处理、小型工件喷涂、精密补漆作业场景里，这类手持气刷喷嘴是核心执行部件，区别于大流量自动喷枪，它的设计核心偏向小范围精准作业，适配模型上色、五金件局部补漆、工艺品表面喷涂、电子元件局部涂覆等需要精细控制喷涂范围的工况。从结构设计逻辑来看，整体采用长杆式手持布局，主体杆身作为气路与料路的集成载体，避免了外接管路对手持操作的干扰，杆身的握持段做了滚花防滑处理，对应长时间手持作业时的摩擦力需求，不会因为手部出汗或者佩戴劳保手套出现打滑偏移。

　　侧方的进气接头采用快插式接口结构，匹配常规气动管路的通用接头尺寸，不需要额外定制转接件，现场接入压缩空气管路即可使用，接头位置做了斜向布局，不会和手部握持区域产生干涉，作业时管路从侧方引出，不会遮挡操作人员的喷涂视线。杆身上设置的两个调节旋钮，分别对应气流量调节与涂料流量调节，靠近喷嘴端的旋钮负责出料量的微调，靠近握持段的旋钮负责气压阈值的控制，两个旋钮的阻尼做了差异化设计，气流量调节旋钮的阻尼更大，避免作业过程中误碰导致气压波动，出料旋钮阻尼偏小，方便操作人员在喷涂过程中快速调整出料量，适配不同走枪速度下的涂层厚度要求。

　　顶端的喷嘴出口做了收敛式流道设计，压缩空气与涂料在喷嘴前端的混合腔完成雾化后喷出，流道的收敛角度经过反复校核，既保证雾化颗粒的均匀度，又不会因为气流速度过高导致涂料飞溅，在0.2-0.5MPa的常规工作气压下，喷涂幅宽可以控制在3mm-20mm区间，满足小范围精细作业的需求。从安装边界来看，整体杆身长度控制在160mm左右，最大外径18mm，侧方进气接头的伸出长度为25mm，安装时不需要预留过大的操作空间，在狭小腔体内部、工件边角位置作业时，长杆结构可以深入常规喷枪无法到达的区域，喷嘴端部的圆弧过渡设计，避免作业过程中剐蹭已经完成喷涂的工件表面。

　　结构的密封设计全部采用径向密封形式，所有活动调节位置都设置了丁腈橡胶密封圈，在长期往复调节的工况下不会出现漏气、漏料的问题，主体材质选用硬质阳极氧化铝合金，兼顾结构强度与轻量化要求，整枪重量控制在120g以内，长时间手持作业不会产生明显的手部疲劳。料路通道内壁做了抛光处理，减少涂料残留，作业完成后只需要接入稀释剂空喷几秒即可完成通道清洁，不需要完全拆解结构，降低日常维护的工作量。在实际选型适配时，需要注意这类喷嘴适配的涂料粘度范围在15-30s（涂4杯），粘度过高会导致雾化不良，粘度过低容易出现流挂问题，对应的压缩空气需要经过油水分离处理，避免空气中的水分混入涂料导致涂层出现针孔缺陷。结构设计时特意将气路与料路的通道做了偏心布局，避免涂料在重力作用下渗入气路造成堵塞，每次作业结束后只需要将喷嘴端朝下放置，残留的涂料会自然流向喷嘴位置，不会反向淤积在调节旋钮的密封位置，延长密封件的使用寿命。
