数控车床用拉赫特三爪软爪夹持组件

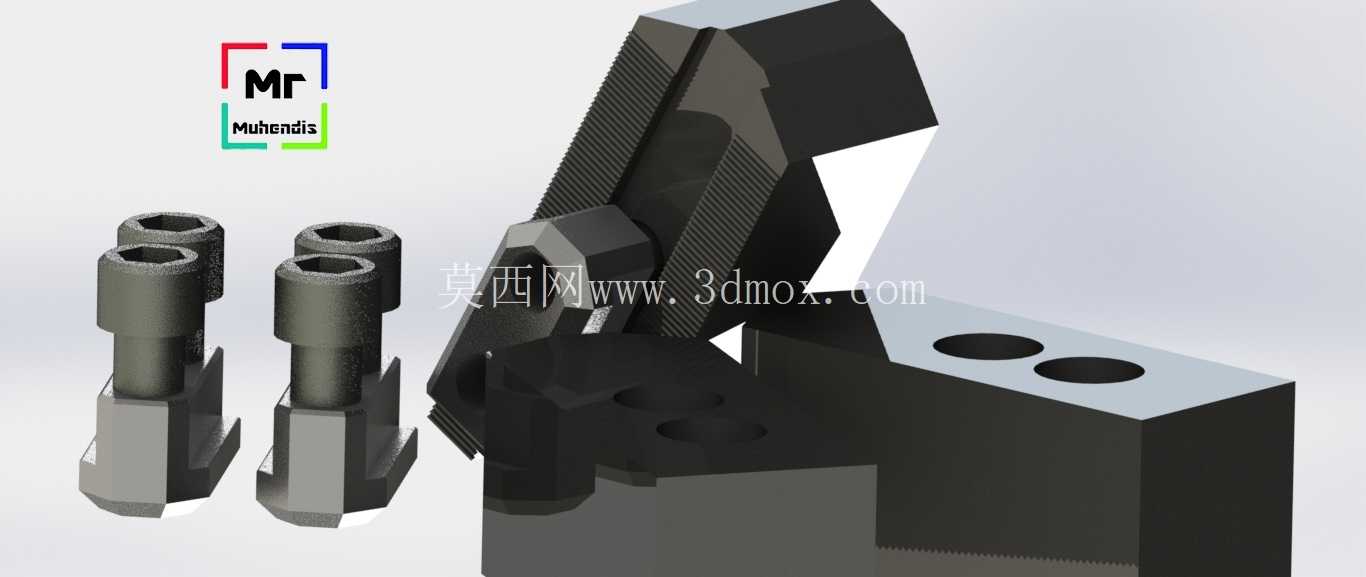

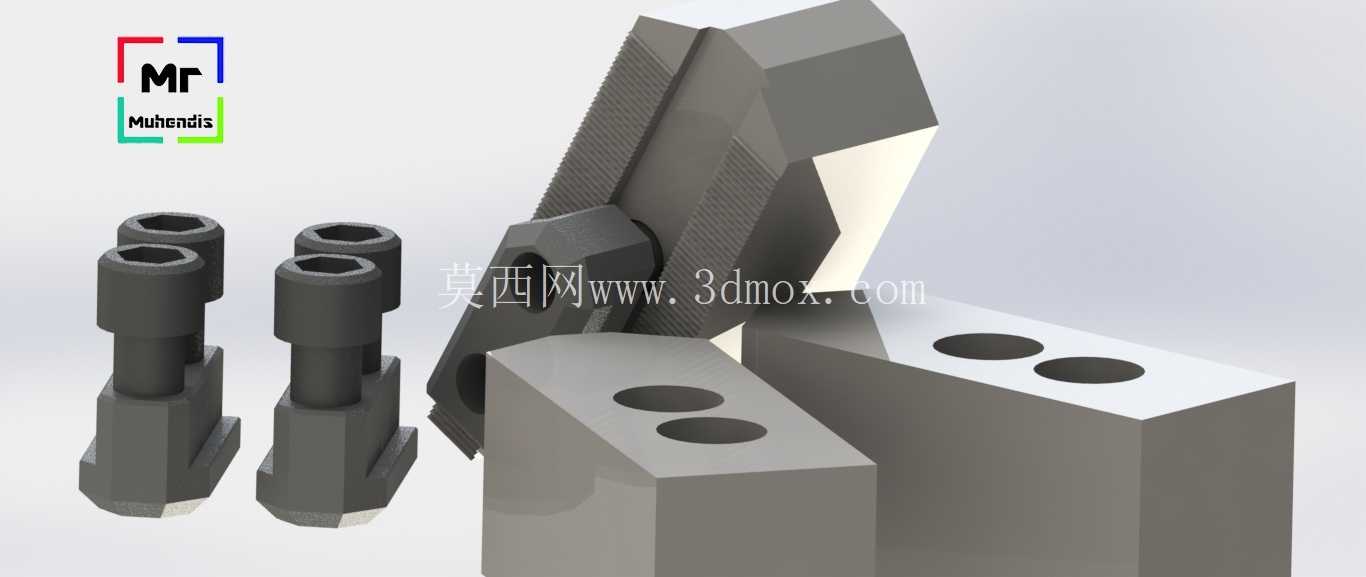

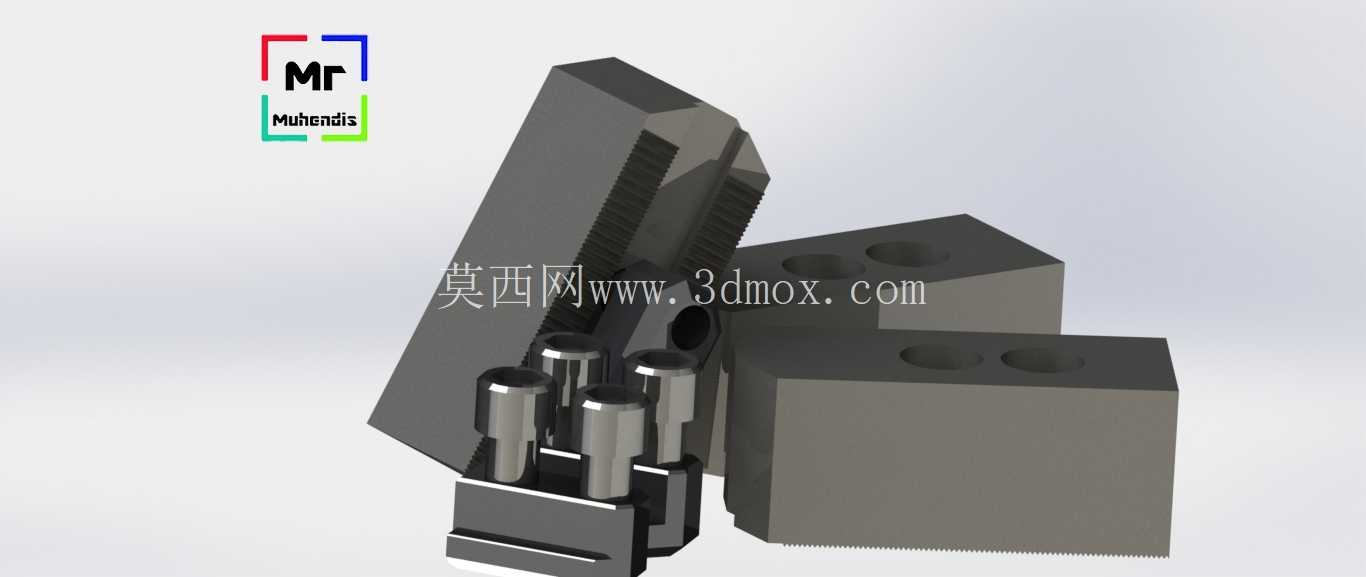

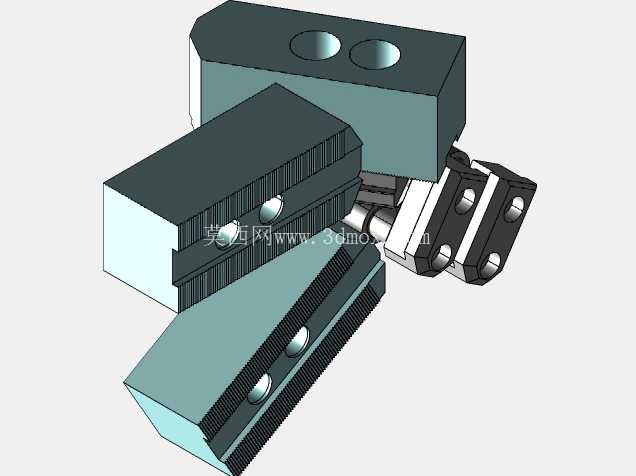

　　在数控车床的轴类、盘类零件批量加工场景中，卡盘软爪是直接决定装夹精度、加工同轴度的核心工装部件，这套拉赫特结构软爪组件，正是针对常规硬爪装夹易夹伤工件表面、异形件夹持贴合度不足的痛点设计的专用夹持结构。整套组件包含三个独立的软爪本体与配套的内六角安装螺钉，软爪基体采用分体式咬合结构，爪部工作表面设计有细密的齿形防滑纹理，在夹持毛坯件或表面粗糙度要求不高的工件时，能通过齿面嵌入工件表层0.02-0.05mm的深度，提供足够的静摩擦力抵消车削过程中的切削扭矩，避免工件在高速旋转、走刀切削时出现打滑移位的问题。

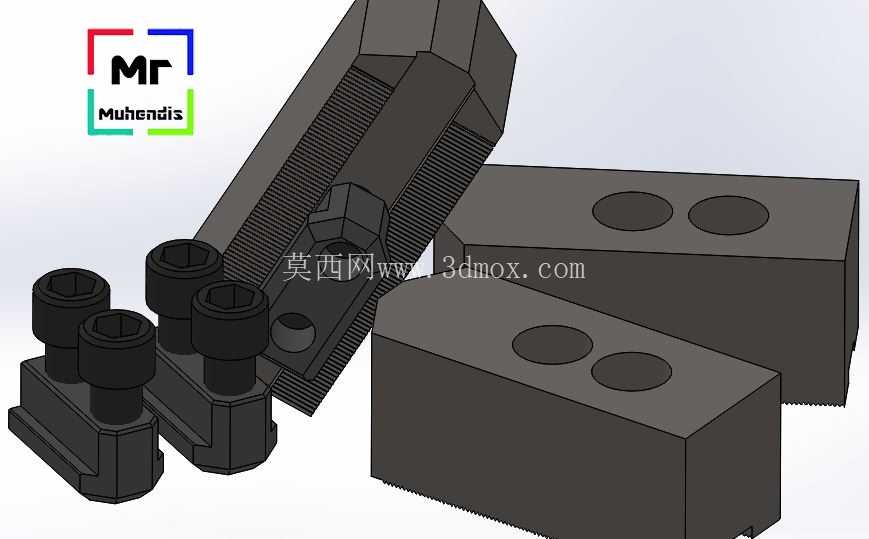

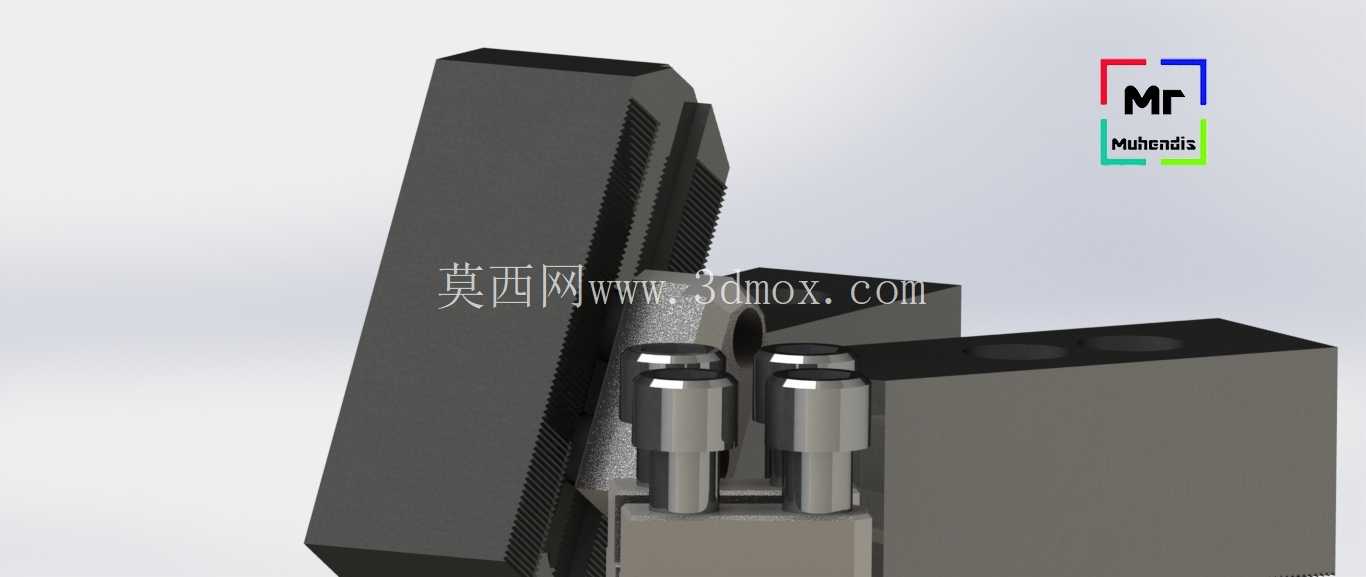

　　软爪的安装端采用与标准液压卡盘、手动卡盘滑座匹配的T型槽咬合结构，安装时只需将软爪尾部的定位凸台卡入卡盘滑座的T型槽内，拧紧配套的内六角螺钉即可完成固定，安装边界完全适配主流6寸、8寸中空卡盘的滑座行程，三个软爪同步径向移动时不会出现运动干涉，最小夹持直径可覆盖20mm棒料，最大张开夹持直径可达160mm，能覆盖常规数控车床加工的绝大多数零件尺寸范围。设计时特意将软爪的夹持工作面预留了2-3mm的修磨余量，现场操作人员可根据待加工工件的实际直径，在卡盘上夹紧一个定位环后对软爪内孔进行就地车削，修磨后的软爪夹持面与车床主轴回转中心的同轴度可控制在0.01mm以内，能有效消除卡盘本身的装配间隙、软爪安装错位带来的装夹误差，对于需要二次装夹完成多工序加工的零件，这种就地修磨的软爪能大幅降低装夹找正的时间，同时保证零件的形位公差要求。

　　软爪的基体材质选用40Cr调质钢，整体硬度控制在HRC28-32之间，既具备足够的结构强度承受大切深切削时的夹持力，不会出现爪体变形断裂的问题，又具备合适的韧性，修磨时刀具损耗小，不会像硬爪那样修磨困难，同时在夹持已加工表面时，不会因为硬度过高夹伤工件表面留下压痕。配套的安装螺钉采用12.9级高强度内六角圆柱头螺钉，螺钉杆部与软爪安装孔采用H7/h6的小间隙配合，能保证软爪安装后不会出现径向窜动，螺钉头部的沉孔深度经过精确计算，拧紧后螺钉头部完全沉入软爪表面以下，不会在卡盘旋转时突出表面碰撞刀架或防护罩。

　　三个软爪的重量经过严格的动平衡配平，单爪重量差控制在5g以内，在卡盘最高转速3000r/min的工况下运行时，不会因为重量不均产生额外的离心振动，能保证高速切削时的加工表面粗糙度。在实际生产应用中，这套软爪组件既可以用于毛坯件的粗加工工序，通过齿面防滑结构实现大进给、大切深的高效切削，也可以在修磨夹持面后用于精加工工序的高精度装夹，相比一体式硬爪，软爪的可修磨特性让其使用寿命提升3倍以上，当夹持面出现磨损、拉伤时，只需重新车削修磨即可再次使用，不需要整体更换卡爪，能有效降低车间的工装耗材成本。针对薄壁套类零件的加工，这套软爪的夹持接触面宽度设计为15mm，相比窄爪能增大夹持接触面积，降低单位面积的夹持压力，避免薄壁零件在夹紧力作用下出现弹性变形，加工后零件出现圆度超差的问题。软爪上的安装螺钉孔采用沉孔锪平处理，螺钉拧紧后端面与软爪表面完全贴合，不会出现螺钉倾斜导致的软爪安装偏斜问题，每个软爪上设计有两个安装螺钉孔，相比单螺钉固定的结构，能提供更大的锁紧力，在重切削工况下软爪不会相对于卡盘滑座发生移位。
