三耳安装式汽车悬架球形接头结构设计

　　在商用车与乘用车的底盘悬架系统、转向拉杆机构中，球形接头是承担多自由度力传递、补偿安装误差、缓冲路面冲击载荷的核心铰接部件，这类零件的失效会直接导致行驶跑偏、异响甚至转向失控，因此其结构设计的合理性、安装匹配度直接决定了底盘系统的可靠性。本次逆向还原的三耳式球形接头，主要适配轻卡、皮卡类车型的前悬架下摆臂与转向节连接位置，区别于常规两孔安装的球头结构，三安装耳的布局能在不增加单耳厚度的前提下，分散路面传递的纵向、侧向冲击载荷，降低安装螺栓的剪切应力峰值，适配非承载式车身的大载荷工况。

　　从实际装车场景来看，这类球头需要同时承受车轮跳动带来的摆角变化、转向时的扭转力矩、制动时的纵向冲击力，因此在结构设计上，球销部分采用阶梯式变径设计，上端细径段为与转向节锥孔配合的安装轴，表面做高频淬火处理提升耐磨性能，中间锥段与转向节锥面过盈配合，保证连接无旷量，下端球头部分包裹在球座内部，球座采用自润滑复合材料，无需额外加注润滑脂即可满足全生命周期的摆动需求，球头与销杆的过渡圆角做了加大处理，避免应力集中导致的杆部断裂问题。

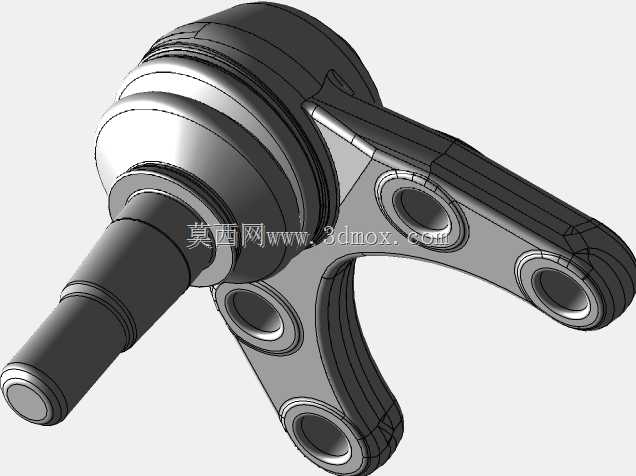

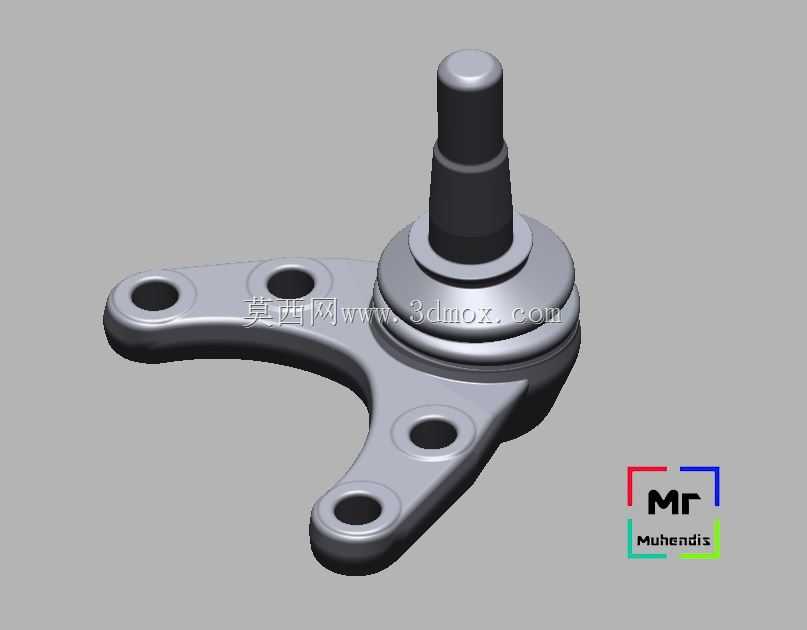

　　安装边界层面，三个安装耳呈120度左右的非对称分布，对应下摆臂上的三个安装孔位，每个耳片的安装孔为光孔设计，孔边做了沉头处理，避免螺栓头与耳片表面的点接触导致的压溃变形，耳片与球头壳体的过渡位置设置了加强筋，提升耳片的抗弯强度，球头壳体采用锻钢材质，表面做氧化处理提升防锈能力，壳体下端设置了密封端盖，配合球销根部的防尘罩，可阻挡泥水、沙尘进入球头摩擦副，延长零件使用寿命。

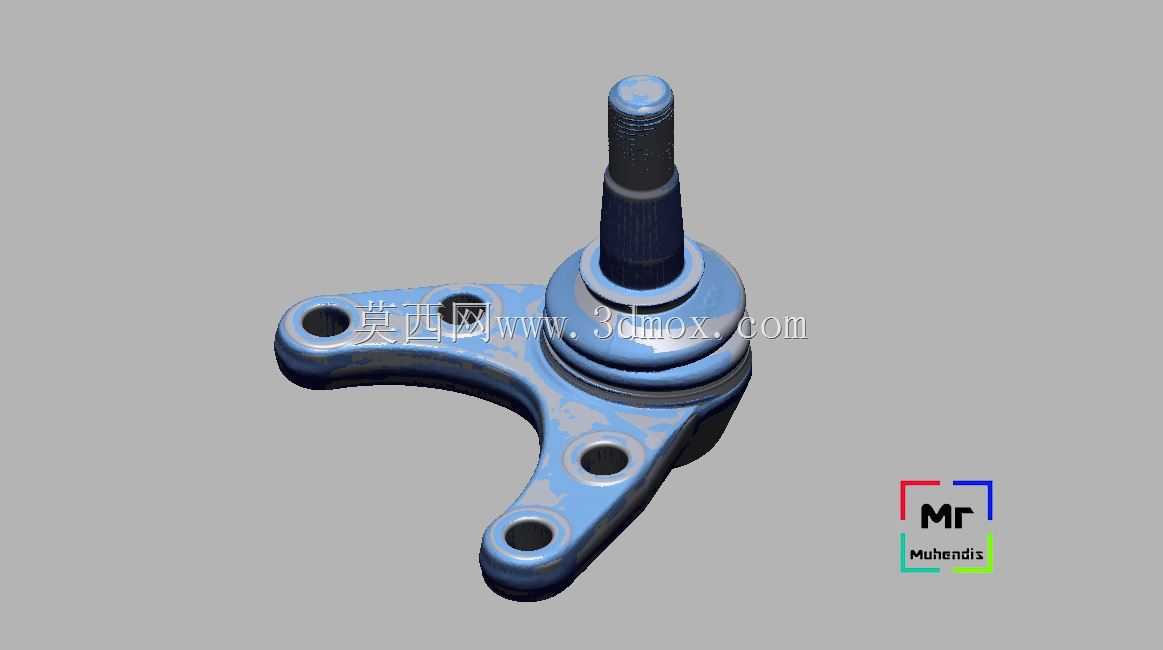

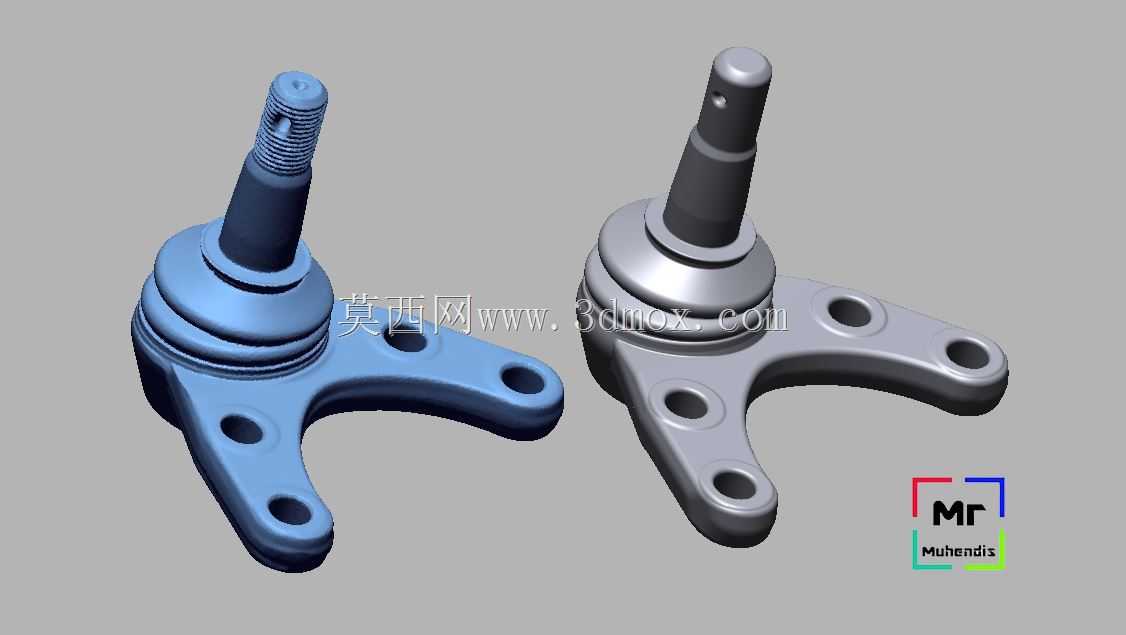

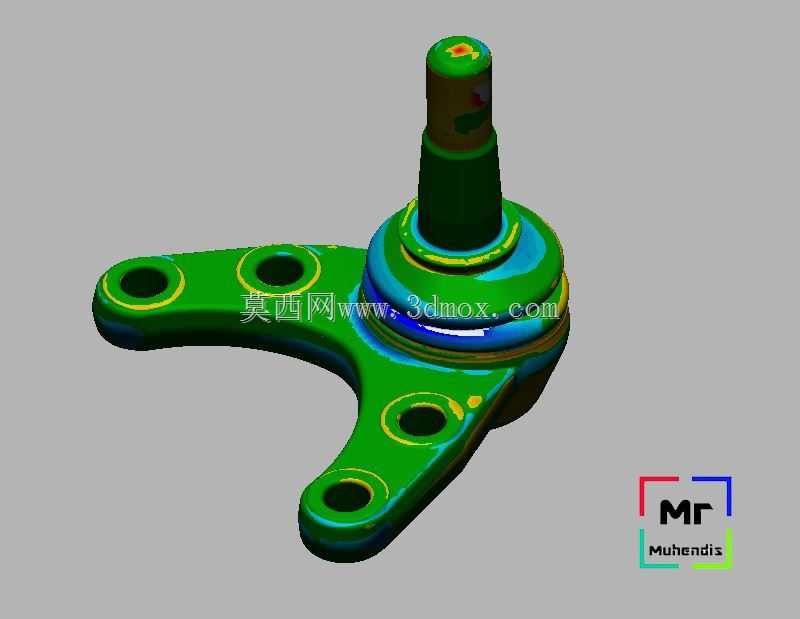

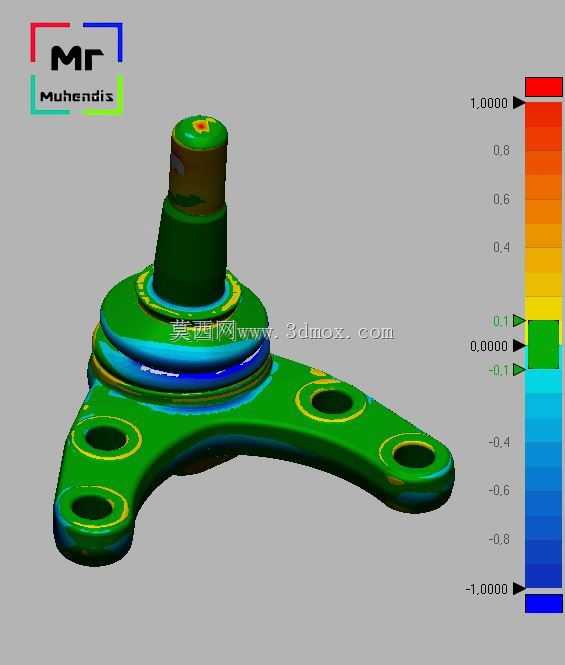

　　设计思路上，逆向过程中首先通过三坐标扫描获取球头的外表面点云数据，重点校准球心的位置精度，因为球心位置直接决定了悬架的硬点坐标，影响车轮定位参数的准确性，三个安装耳的孔位坐标需要与原车下摆臂的安装孔位完全匹配，孔位公差控制在±0.05mm以内，避免装车时出现干涉或者安装应力。球销的摆角范围设计为±35度，满足车轮上下跳动、转向时的角度需求，不会出现运动干涉，球头的拉脱力设计值大于60kN，满足国标对底盘安全部件的强度要求，在承受极限冲击载荷时不会出现球头从壳体中脱出的风险。

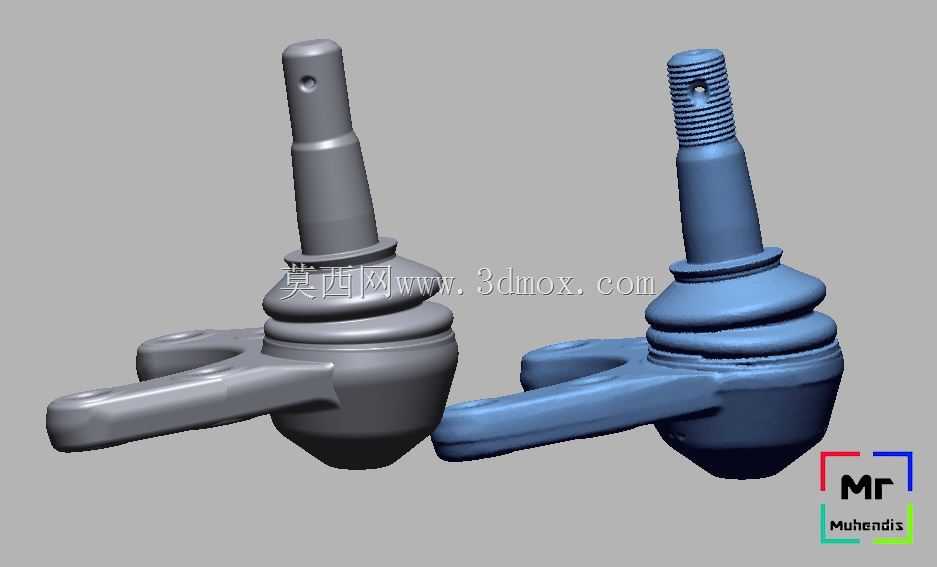

　　从结构细节来看，球销根部的防尘罩采用卡箍固定在壳体的环形槽内，防尘罩的褶皱数量经过优化，在球销大角度摆动时不会出现褶皱折叠、过度拉伸的问题，保证密封性能的同时降低防尘罩的老化速度。球座与壳体之间采用过盈压装，配合端面的挡圈限制球座的轴向窜动，避免长期使用后出现旷量，球头内部预填了低温性能优异的润滑脂，在-40℃到120℃的环境温度范围内都能保证润滑性能，适配不同地域的使用场景。

　　这类三耳球头相比常规两耳结构，在同等重量下的承载能力提升约25%，安装后的连接刚度更高，适合在载荷波动大、路况较差的工况下使用，逆向建模过程中对所有配合面的尺寸公差、形位公差都做了还原，可直接用于同型号配件的仿制生产、悬架系统的改装匹配，也可作为同类球形接头设计的参考案例，帮助结构工程师快速完成球头类零件的方案设计与强度校核，减少前期设计的试错成本。
