荧光记号笔外观结构三维设计

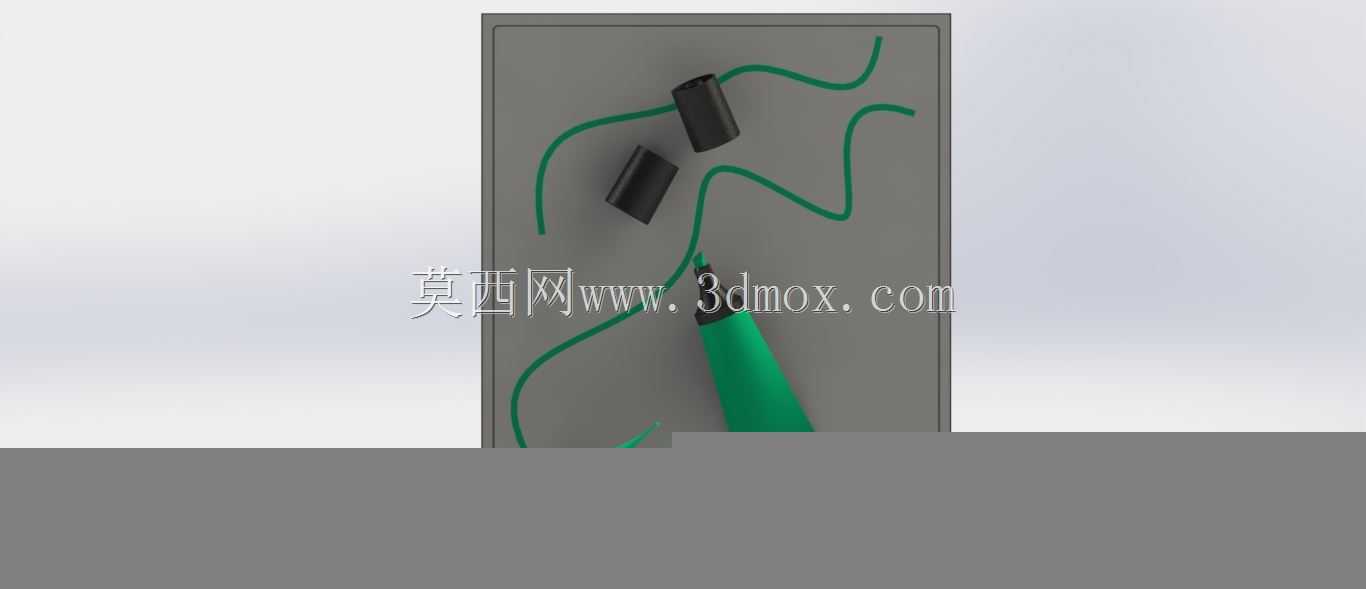

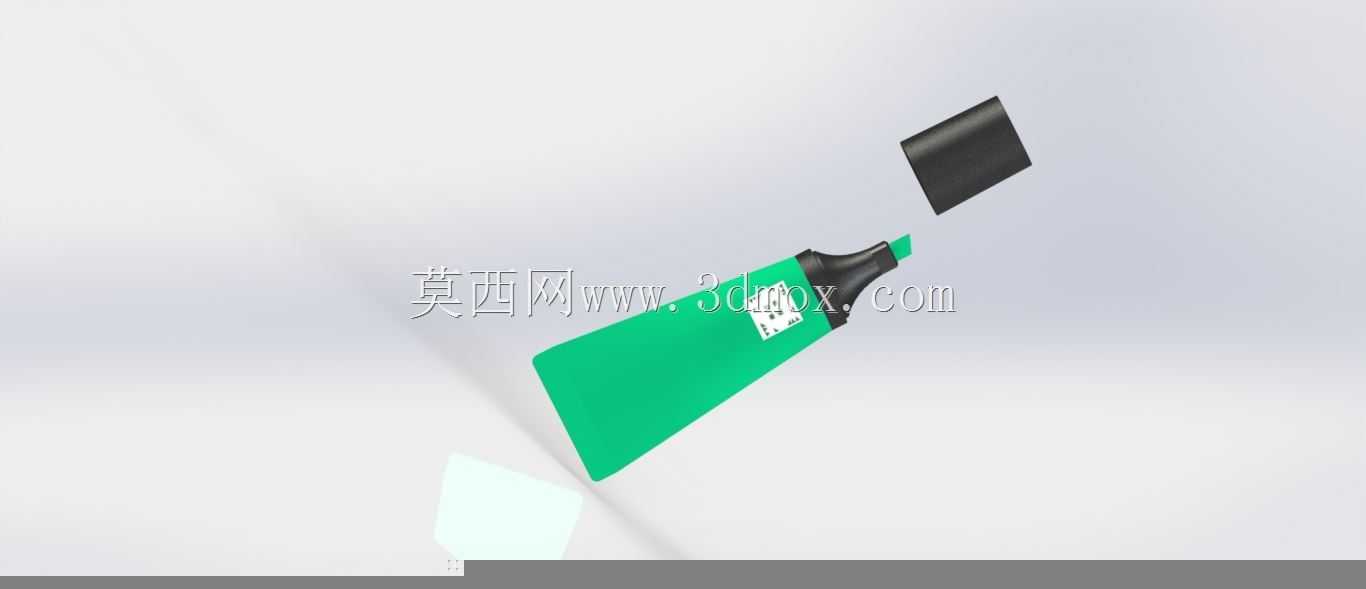

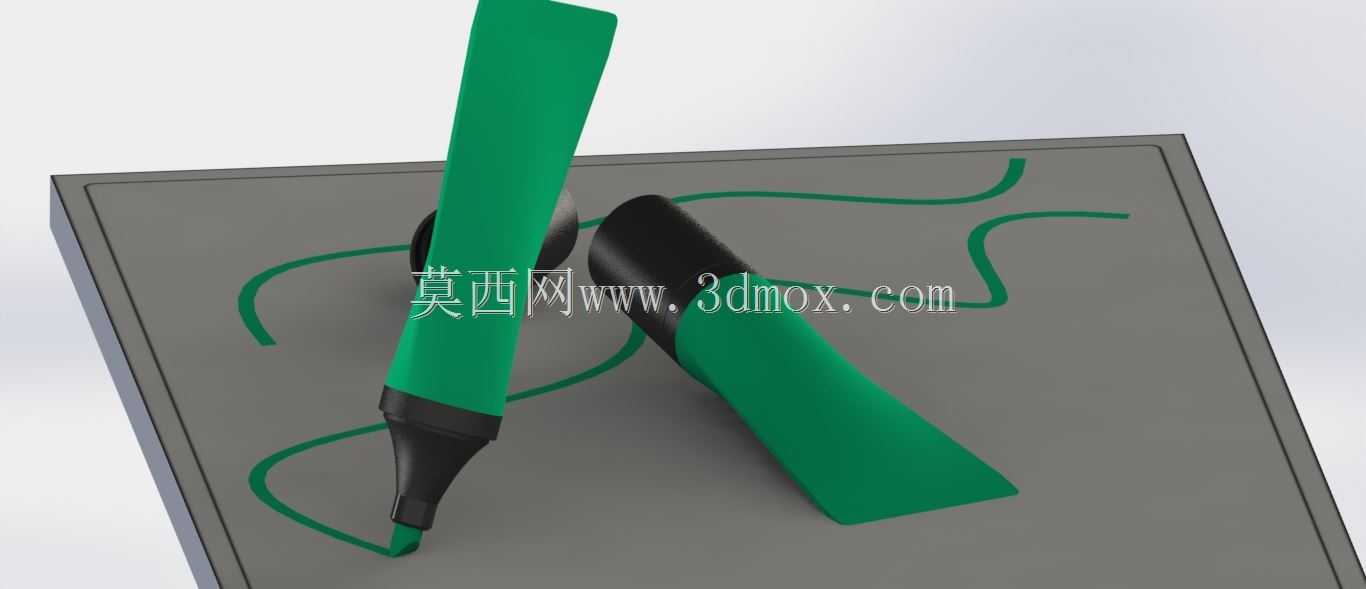

　　日常办公与教学场景中，荧光记号笔是标注重点内容、区分文档层级的常用工具，这款三维结构设计完整还原了斜头荧光记号笔的全部装配细节，可直接用于文具产品开模前的结构验证、外观方案迭代以及装配干涉检查。从实际使用需求出发，设计时优先考虑了手持握持的贴合度，笔身采用渐变收腰的曲面造型，靠近笔头的位置做了直径收窄处理，匹配成年人握持时手指自然弯曲的弧度，长时间标注作业也不会产生明显的硌手感，笔身主体的截面为带圆角的类三角形，放置在倾斜的绘图板或桌面时不会出现滚落掉落的情况，避免笔头磕碰损坏或者墨水渗漏污染桌面。笔头部分采用斜切式扁平结构，倾斜角度设置为45度，既可以通过窄边划出1mm左右的细线条，用于单行文字的精准标注，

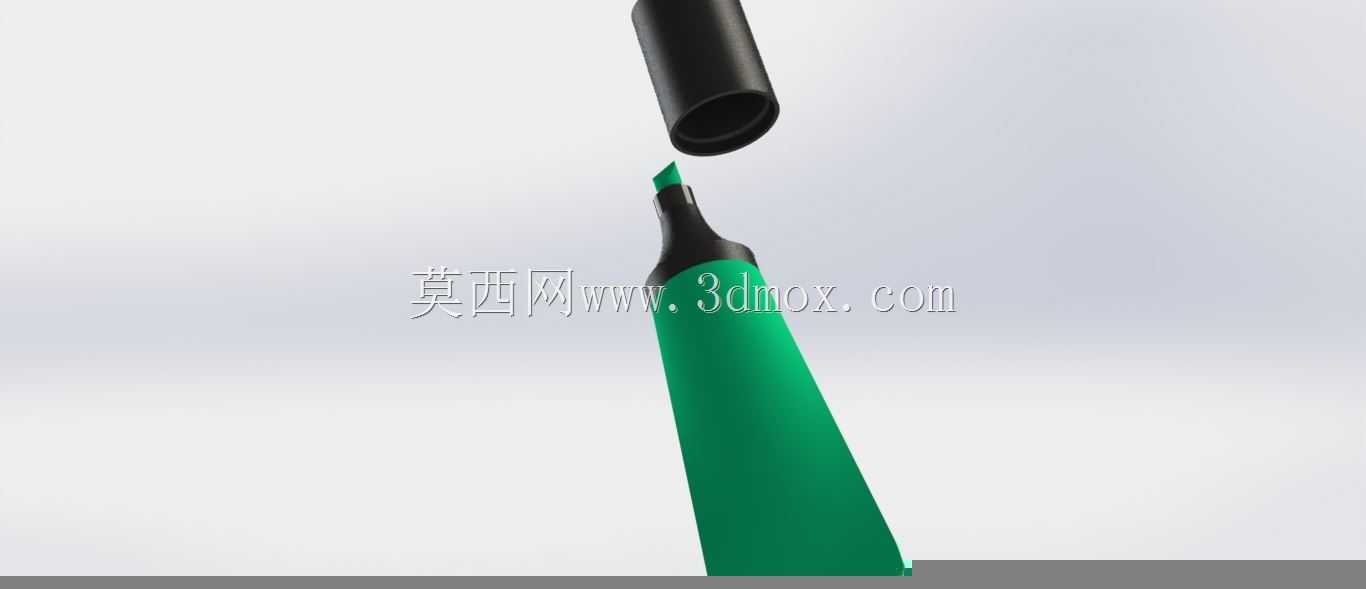

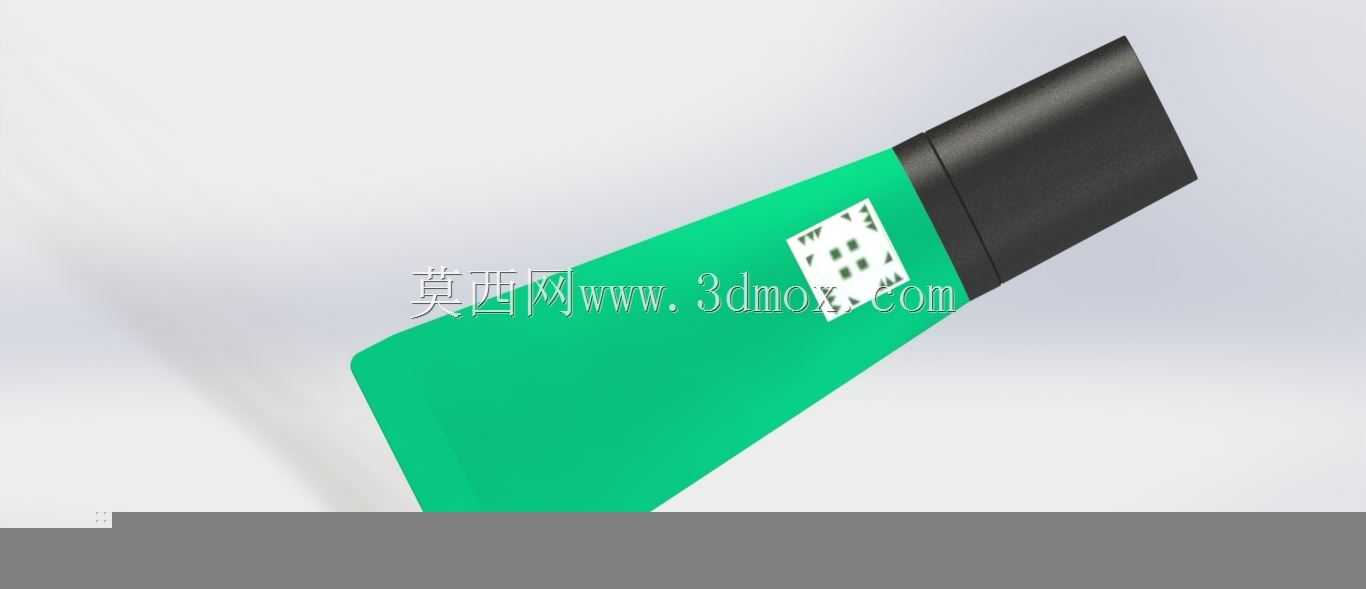

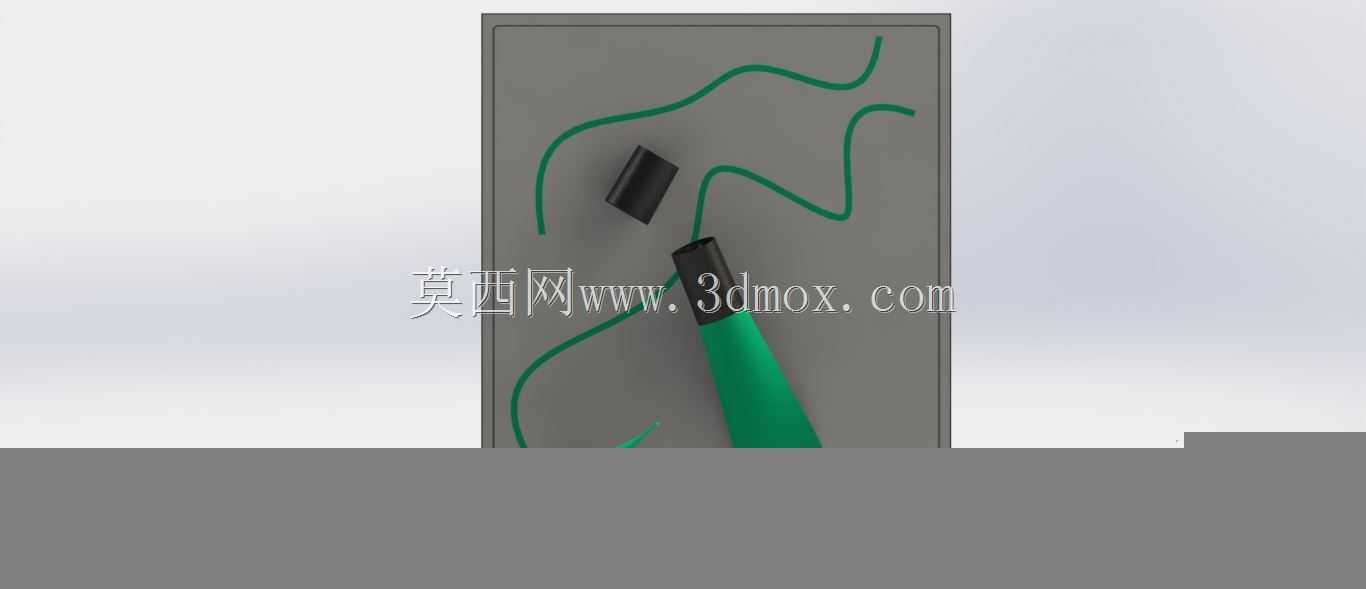

　　也可以通过宽面覆盖划出5mm左右的宽线条，用于大段段落的整体高亮标记，笔头根部设置了环形的限位台阶，和笔帽内部的密封胶圈位置完全对应，笔帽扣合时可以形成密闭腔体，减少荧光墨水的挥发速度，延长记号笔的静置存放周期。笔帽和笔身的配合采用过盈卡扣结构，配合段长度设置为8mm，既可以保证日常携带时笔帽不会意外脱落污染衣物或包袋，也不会因为扣合力过大导致单手无法顺利拔开笔帽，笔帽外侧设置了和笔头斜度一致的夹片结构，夹片的开口间隙设置为2mm，可以稳定夹在笔记本页边、工作服口袋边缘，方便外出携带时快速取用。内部储墨仓的容积按照常规荧光笔的墨水容量设计，满墨状态下可以支持连续划线长度超过300米，满足日常办公3到6个月的使用需求，

　　储墨仓和笔头之间的导墨芯采用过盈装配结构，导墨芯的孔隙率经过匹配设置，可以保证墨水匀速渗透到笔头，不会出现出墨过快导致的透纸、晕染问题，也不会因为出墨过慢导致划线颜色浅淡、断墨。建模过程中所有的配合面都预留了注塑件的拔模斜度，外表面的拔模角度设置为1.5度，内部装配面的拔模角度设置为1度，完全符合常规注塑模具的开模要求，不需要额外调整结构就可以直接用于模具设计，笔身的壁厚均匀控制在1.2mm，避免注塑过程中出现缩痕、缺胶等成型缺陷，所有的棱角位置都做了R0.3以上的圆角过渡，既可以提升握持时的触感，也能减少注塑件的应力集中问题，降低日常使用中摔落导致的笔身开裂概率。从安装边界来看，整笔装配完成后的总长度控制在145mm，

　　最大直径位置为18mm，和市面上主流的荧光记号笔尺寸完全兼容，可以适配常规的笔袋、笔筒收纳尺寸，笔帽扣合后整体的同轴度误差控制在0.1mm以内，不会出现笔帽歪斜、配合间隙不均的问题，外观面的分型线设置在笔身的对称中心位置，后续做表面喷涂、丝印标识时可以方便夹具定位，提升外观处理的良率。设计时也充分考虑了不同使用场景的适配性，笔身尾部做了平面处理，可以竖直放置在办公桌面上，方便临时取用的时候快速定位，笔头的外露长度控制在3mm，既可以保证划线时视线不会被笔身遮挡，也能避免笔头外露过长导致的受力弯折损坏，整体结构没有多余的复杂零件，整笔仅由笔身、储墨芯、笔头、笔帽四个核心部件组成，装配工序简单，适合大批量自动化生产装配，能够有效控制生产环节的装配成本。
