液压系统用阶梯轴式活塞结构设计

　　在液压传动系统的实际工况中，活塞作为将液压能转换为机械能的核心执行元件，其结构合理性直接决定整套液压装置的运行稳定性、负载输出精度与密封使用寿命。这款活塞采用阶梯轴式整体结构设计，适配中低压工况下的双作用液压缸装配需求，可广泛应用于工程机械举升油缸、机床进给液压装置、轻工机械压力执行机构等场景，承担腔室压力隔离、往复运动传力的核心功能。

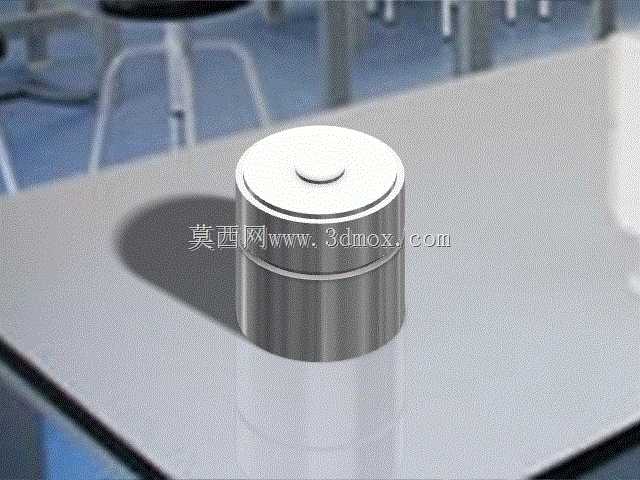

　　从结构设计逻辑来看，该活塞采用同轴多阶圆柱布局，最大外圆直径为85.73mm，对应液压缸缸筒的内壁配合面，该段外圆表面需满足较高的圆柱度与粗糙度要求，用于安装活塞密封件与导向环，避免高低压腔出现内泄，同时保证活塞往复运动时的同轴度，避免偏磨导致的密封件提前失效。活塞上部直径78mm的轴段为活塞杆连接段，中心开设直径25mm的同轴通孔，用于穿装活塞杆锁紧结构，该段端面设置深度2mm、直径77.23mm的沉台，可与活塞杆端部的定位凸台实现精准配合，保证活塞与活塞杆的同轴度误差控制在装配允许范围内，避免运动过程中出现别劲现象。

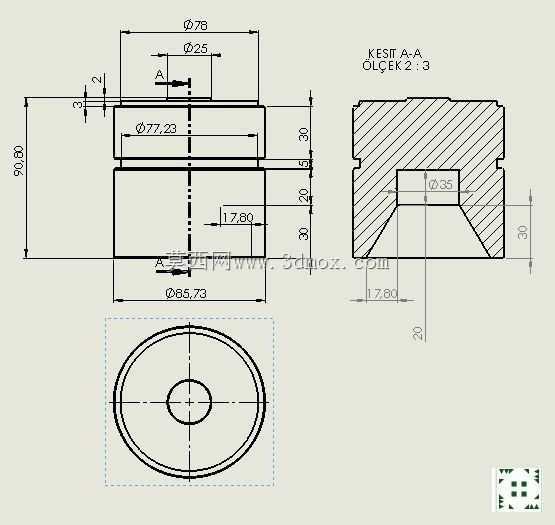

　　活塞总轴向长度为90.80mm，其中下部直径85.73mm的主体段长度为30mm，上部78mm轴段长度为30mm，两段之间设置宽度5mm、深度3mm的环形退刀槽，既方便加工时的刀具退刀，也可作为密封件安装时的让位空间，避免密封件装配时被锐边切损。活塞内部采用阶梯孔结构，下端开设直径35mm的内孔，孔深20mm，孔底设置17.80mm的锥面过渡结构，该锥面设计可有效降低液压油流动时的局部阻力，避免高压油液在活塞内腔形成涡流导致的压力损失，同时锥面结构可分散活塞承受的轴向冲击力，提升零件的结构强度，避免长期交变载荷下出现应力集中开裂的问题。

　　从安装边界来看，该活塞的所有外圆尺寸均需与对应规格的缸筒、密封件尺寸匹配，上部78mm轴段的外圆可适配缸盖处的导向套内径，在活塞运动到行程端点时可起到辅助定位作用，避免活塞直接撞击缸盖造成零件损伤。活塞下端的外圆边缘设置微小倒角，既方便装配时引导活塞进入缸筒，也可避免安装过程中刮伤缸筒内壁的镀铬层。中心25mm的通孔与活塞杆的配合需采用过渡配合，装配后通过锁紧螺母将活塞与活塞杆紧固为整体，保证往复运动时无相对窜动。

　　在实际选型应用中，该结构活塞适用于额定压力不超过16MPa的常规液压系统，配合丁腈橡胶材质的孔用密封件与导向环使用，可适应矿物型液压油的工作介质，工作温度范围覆盖-20℃到80℃的常规工况。设计过程中需重点保证各阶外圆与中心孔的同轴度公差，两端面与轴线的垂直度公差需控制在0.02mm以内，避免装配后活塞出现倾斜，导致密封件偏磨、爬行等运行故障。零件材料可选用45号钢调质处理，表面硬度达到HB220-250，既保证足够的强度承受轴向推力，也具备良好的加工性能，外圆配合面可根据需求进行高频淬火处理，提升表面耐磨性，延长活塞的整体使用寿命。
