金属板带多工位级进冲压排布结构设计

　　这套金属板带排布结构，主要服务于高速冲压生产线的连续送料作业场景，覆盖电子五金、汽车小尺寸结构件、家电金属配件的批量冲压生产环节，是级进模开发前期排样设计环节的核心参考结构。在实际冲压生产中，板带作为承载各工位冲压工序的载体，需要在连续步进送料的过程中，依次完成冲裁、弯曲、成型、精整、落料等多道工序，整个条带的排布合理性直接决定了模具的生产稳定性、材料利用率以及最终成品的尺寸精度。

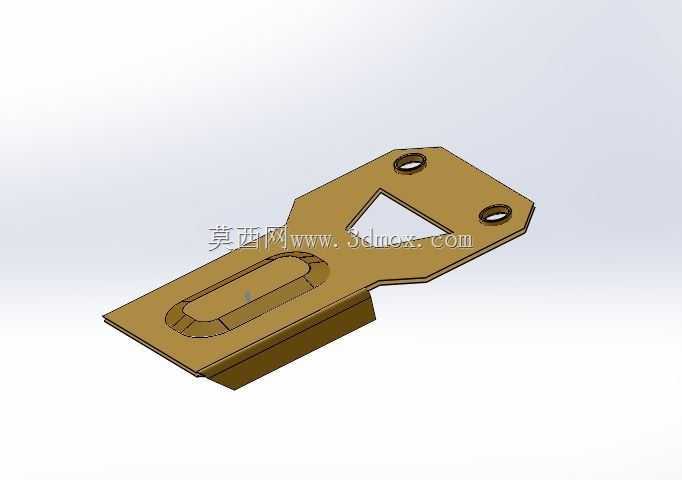

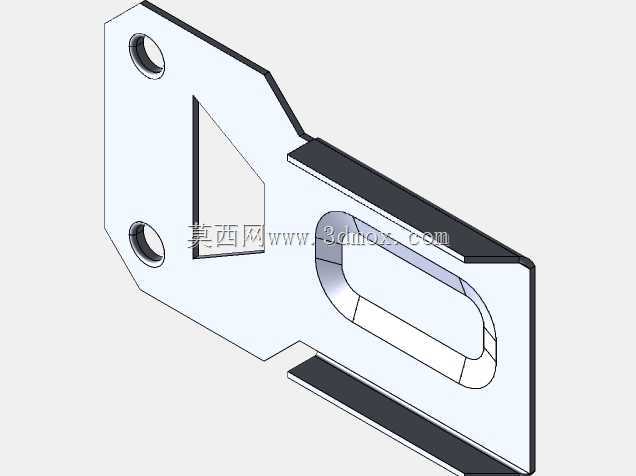

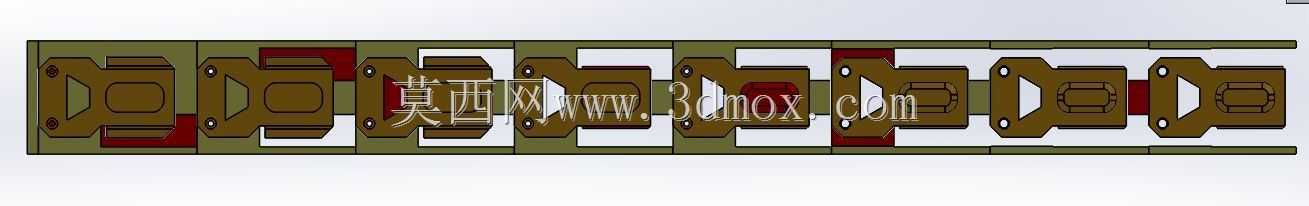

　　从设计思路来看，这套排样结构采用了双侧载体搭边的承载形式，载体部分预留了足够的连接强度，能够在高速送料过程中避免条带拉扯变形，同时各工位之间的步距尺寸经过反复校核，保证送料机每次步进的距离与工位间距完全匹配，不会出现工位偏移导致的废品。各工序工位的排布遵循了先冲切工艺孔、再粗成型、后精整、最后分离落料的冲压工艺逻辑，将冲裁工序放在前段工位，避免成型后材料流动影响定位孔的位置精度；将变形量较大的弯曲、拉伸工序放在中段，给材料预留足够的流动空间，减少相邻工位的成型干涉；最后在末端工位设置落料工序，将成型完成的零件从条带上分离，剩余的搭边废料顺着模具的废料通道排出。

　　在功能特性上，这套板带结构充分考虑了冲压过程中的材料应力释放问题，相邻成型工位之间预留了空工位，避免工序过于密集导致模具镶件强度不足，同时也给后续的模具维护、镶件更换预留了操作空间。条带的宽度尺寸匹配常规宽幅金属卷料的规格，不需要额外进行分条加工，能够直接适配市面上多数高速冲床的自动送料架安装尺寸，减少生产前的材料预处理工序。载体上的定位孔位置与模具内的导正销尺寸一一对应，每次送料到位后导正销插入定位孔，修正送料过程中产生的位置误差，保证每个工位的冲压位置偏差控制在微米级范围内。

　　从安装边界与尺寸适配角度，这套板带的步距、宽度参数适配公称力25吨到60吨区间的开式高速冲床，条带的送进高度与常规自动送料机的出料高度匹配，不需要额外调整送料线高度。各成型工位的型面落差经过校核，合模过程中不会出现上下模的干涉碰撞，条带在送进过程中与模具型面的间隙控制在合理范围，既不会因为间隙过大导致条带窜动，也不会因为间隙过小刮擦零件表面影响外观质量。在实际生产验证中，这种排样结构的材料利用率能达到七成以上，相比单工序模的生产方式，生产效率提升数倍，同时因为采用连续送料作业，不需要人工逐片放置坯料，大幅降低了生产过程中的安全风险，也减少了人工操作带来的尺寸误差。

　　针对不同厚度的金属板材，这套排样结构的搭边宽度、载体尺寸可以做对应调整，当加工较薄的软态金属材料时，适当加宽载体宽度提升条带整体刚性，避免送料过程中条带褶皱变形；当加工硬度较高的金属材料时，适当调整工位之间的间距，减少成型过程中的材料应力集中，避免零件出现开裂问题。整个条带的排布还考虑了模具的加工工艺性，各工位的冲切刃口尽量采用规则形状，减少异形镶件的使用，降低模具的加工成本与后期维修难度，同时各工位的冲裁力经过平衡计算，保证冲床滑块受力均匀，减少偏载对冲床精度以及模具寿命的影响。
